PV alumínium tartósín 40×40 mm / 625 cm – M10 hatlapfejű csavarokhoz

Go to Product feedback

PV alumínium tartósín 40×40 mm, 625 cm hosszúságban. 6060-as alumíniumötvözet, 1,2 mm falvastagság, 0,82 kg/m tömeg. Kétcsatornás keresztmetszet: felső csatorna M8-as anyákhoz, alsó csatorna M10 DIN 933 hatlapfejű csavarokhoz. Ferde tetőn kialakított napelemes rendszerek tartószerkezetéhez.

Go to full description
with VAT without VAT
Price 15 831,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási Lehetőségek

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Profile montażowe #6

  • Hossz [mm] 6250
  • Profil [mm] 40×40
  • Horony típusa Hatszögű csavarhoz
  • Felületkezelés Természetes

Leírás

PV alumínium tartósín 40×40 mm / 625 cm – M10 hatlapfejű csavarokhoz

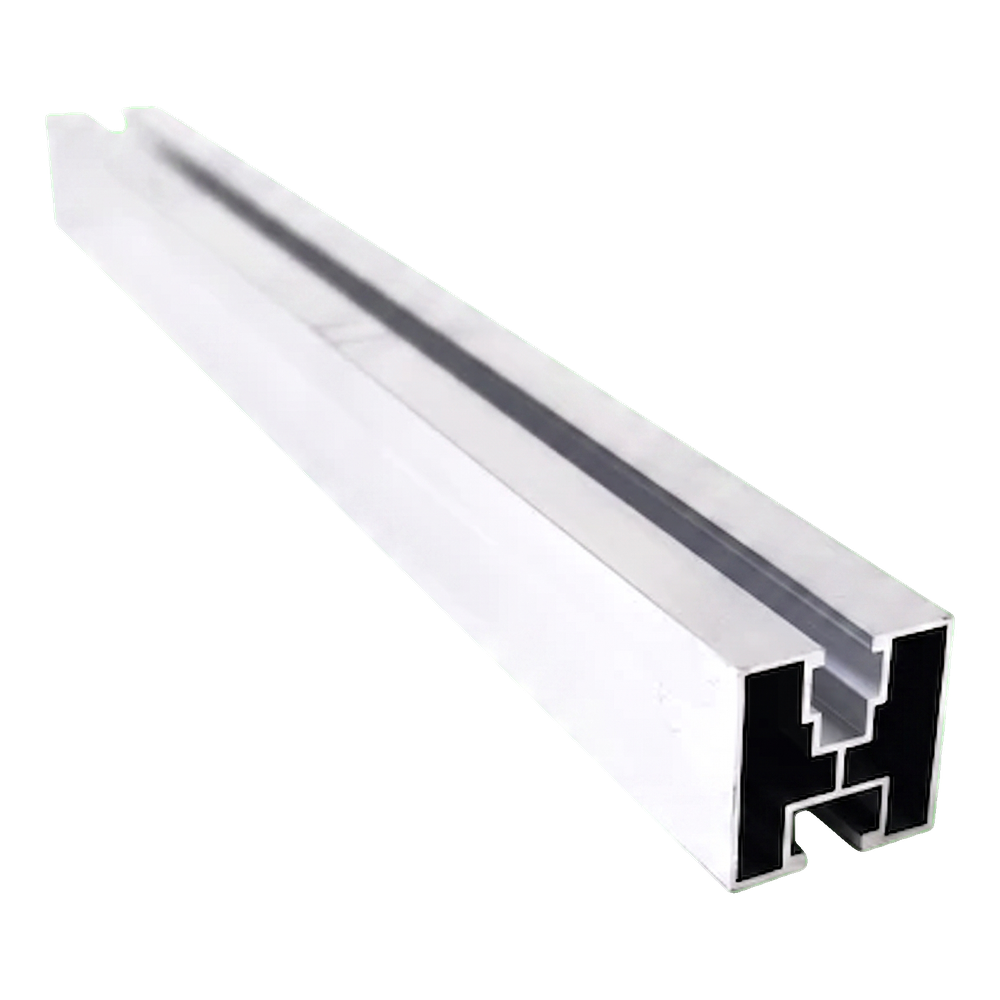

Alumínium tartósín 40×40 mm, két sínezőcsatornával – perspektivikus nézet
Alumínium tartósín 40×40 mm, két sínezőcsatornával – perspektivikus nézet

A PV tartósín 40×40 mm, 625 cm hosszúságban, a ferde tetős napelemes rendszerek tartószerkezetének alapvető eleme. A 6060-as alumíniumötvözetből készült profil alacsony saját tömeget kombinál jó mechanikai szilárdsággal és magas korrózióállósággal. A kétcsatornás keresztmetszeti kialakítás — a modulkapcsokat rögzítő felső sínezőcsatornával és a tetőhorgokhoz, adapterekhez vagy háromszögekhez való csatlakozást lehetővé tevő alsó csatornával — gyors és megbízható rendszerszerelést tesz lehetővé. A profil az alsó csatornában M10 DIN 933 hatlapfejű csavarokhoz, a felső csatornában pedig M8 négyszögletes anyákhoz van kialakítva, ami biztosítja a kompatibilitást a piacon elérhető közép- és végkapcsokkal.

Legfontosabb előnyök a szerelő számára

  • A kétcsatornás 40×40 mm-es keresztmetszet lehetővé teszi a PV modulok (felső csatorna) és a tetőalszerkezet (alsó csatorna) egymástól független rögzítését
  • A 6060-as alumínium ellenálló a korrózióval és az időjárási hatásokkal szemben — a profil fekete eloxált változatban is elérhető a fokozott védelem és esztétika érdekében
  • A hossz külön kapható profilösszekötőkkel növelhető, ami rugalmasságot biztosít a sínosztás tervezésénél
  • Az 1,2 mm-es falvastagság mindössze 0,82 kg/m tömeg mellett minimálisra csökkenti a tetőszerkezet terhelését
  • A 6060-as alumíniumötvözet alkalmas eloxálásra, ami további védelmet és dekoratív felületkezelést biztosít

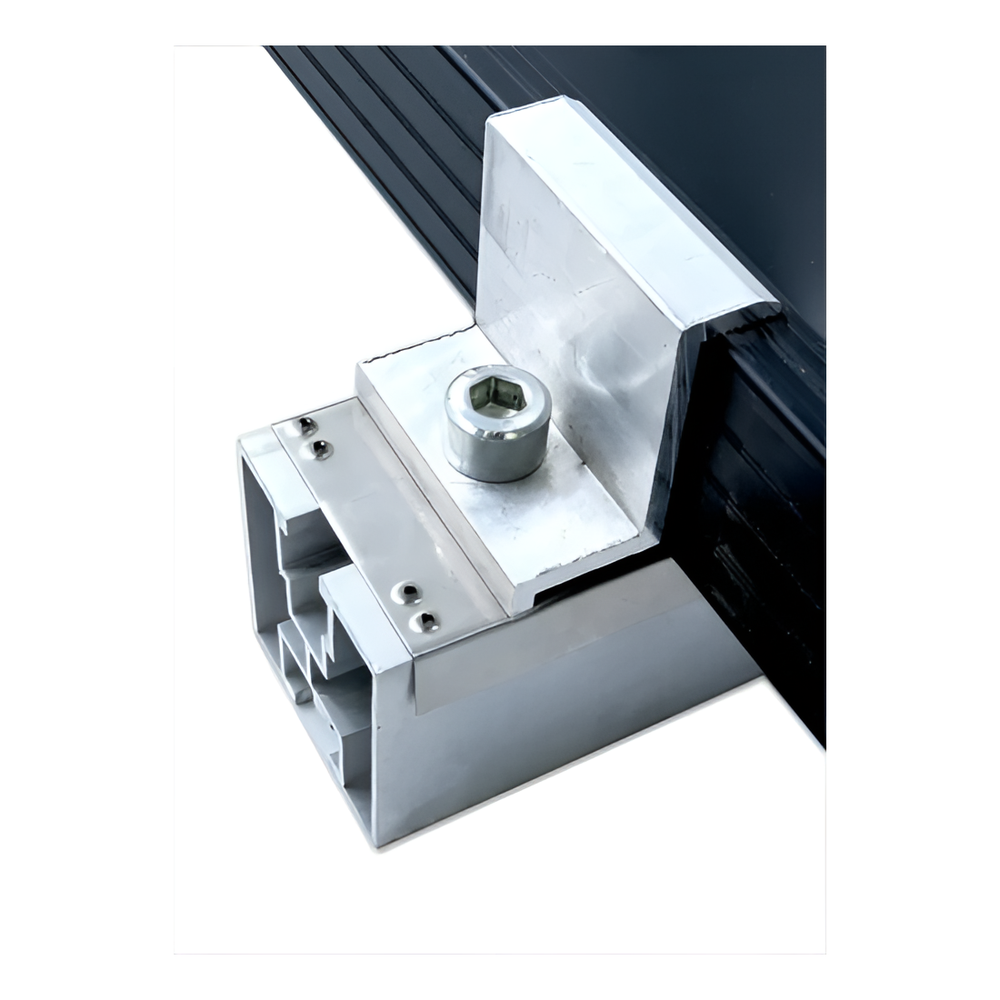

Alumínium profil 40×40, felszerelt végkapoccsal – rögzítés részletnézete
Alumínium profil 40×40, felszerelt végkapoccsal – rögzítés részletnézete

A profil kiválóan alkalmazható tartósínként cserepeslemezzel, trapézlemezzel és egyéb tetőfedéssel ellátott ferde tetők szerelőrendszereiben. A felső sínezőcsatorna befogadja a közép- és végkapcsokat, amelyek közvetlenül a profilhoz szorítják a napelemmodul keretét. Az alsó csatorna a szarufákhoz rögzített tetőhorgokkal vagy adapterekkel való összekapcsolást szolgálja. Ennek köszönhetően a teljes szerkezet stabil, szellőztetett tartórendszert alkot, amely a szél- és hóterheléseket a tetőszerkezetre vezeti át.

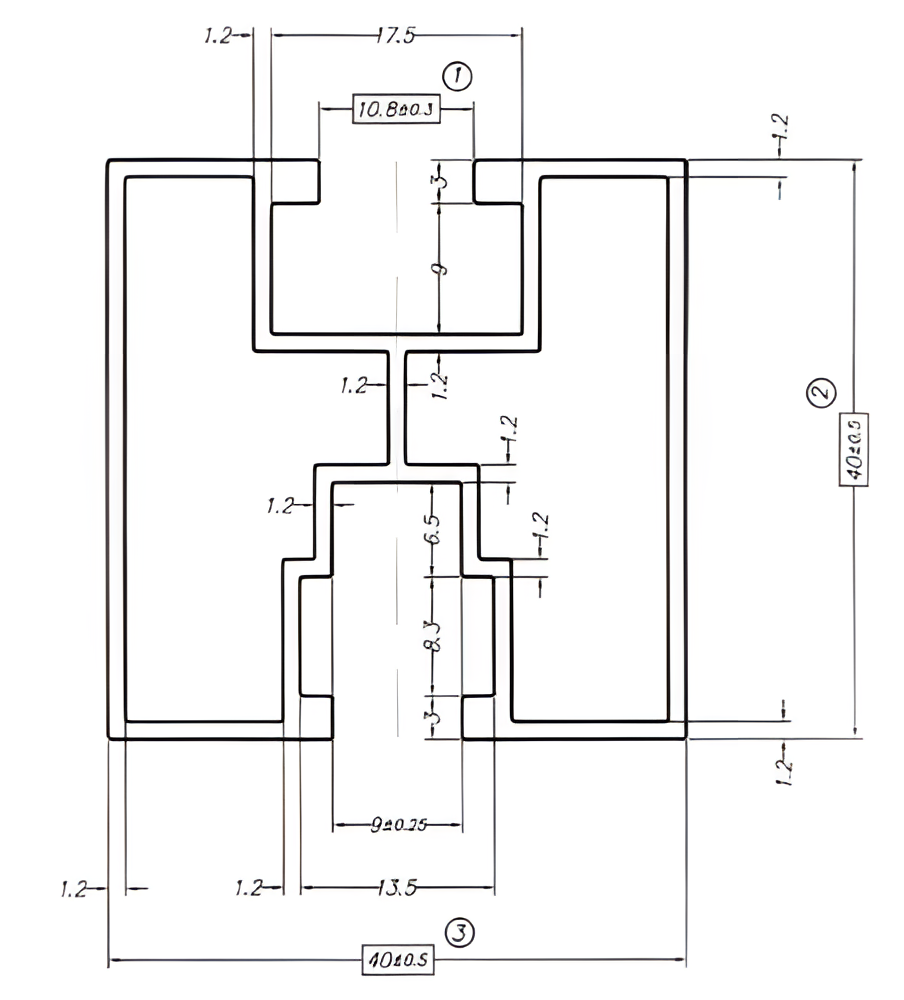

Méretezési rajz a 40×40 mm-es profil keresztmetszetéről, a csatornák és falak méreteinek megjelölésével
Méretezési rajz a 40×40 mm-es profil keresztmetszetéről, a csatornák és falak méreteinek megjelölésével

Keresztmetszet és a csatornák méretei

A műszaki keresztmetszeti rajz a profil részletes geometriáját mutatja. A külső méretek 40 ±0,5 × 40 ±0,5 mm. A felső sínezőcsatorna nyílásszélessége 10,8 ±0,3 mm, és M8-as négyszögletes anyákhoz van kialakítva. Az alsó sínezőcsatorna nyílásszélessége 9 ±0,75 mm, mélysége pedig lehetővé teszi az M10 DIN 933 hatlapfejű csavar elhelyezését. A falvastagság a profil teljes kerületén 1,2 mm, ami egyenletes feszültségeloszlást biztosít alacsony tömeg mellett.

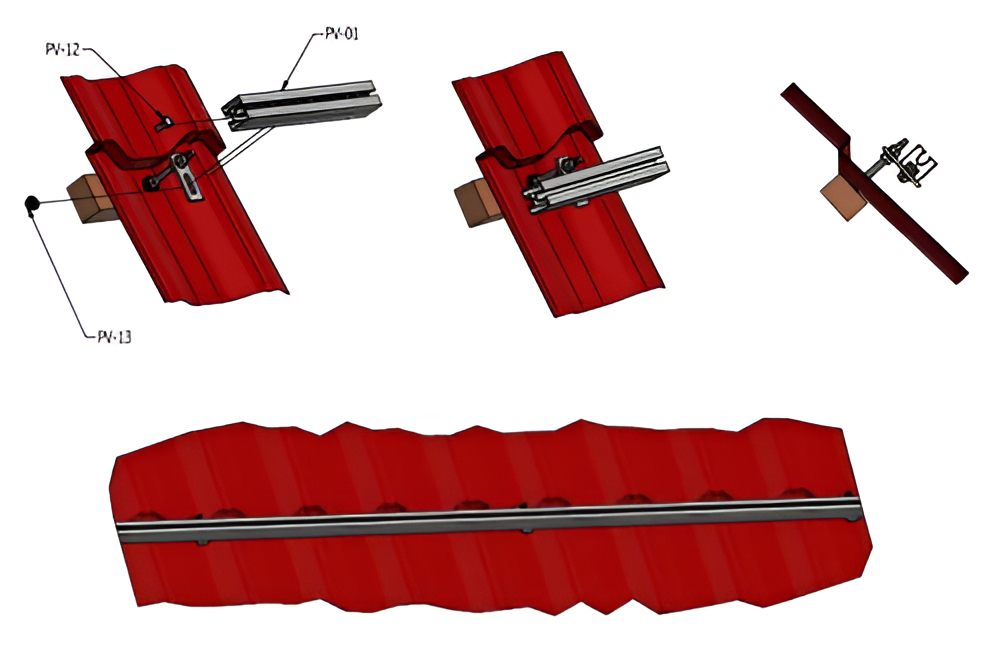

A profil ferde tetőn történő szerelésének vázlata tetőhorgokkal és kapcsokkal – 3D nézet
A profil ferde tetőn történő szerelésének vázlata tetőhorgokkal és kapcsokkal – 3D nézet
Videó, amely bemutatja a PV alumínium profilos szerelőrendszert
Videó, amely bemutatja a profil szerelését a tetőszerkezeten
Videó, amely bemutatja a profil alkalmazását napelemes rendszerben

Méretek

Keresztmetszet (szélesség × magasság)40 × 40 mm (±0,5 mm)
Hosszúság625 cm
Falvastagság1,2 mm
Tömeg méterenként0,82 kg
Felső csatorna nyílásszélessége10,8 ±0,3 mm
Alsó csatorna nyílásszélessége9 ±0,75 mm

Anyag és felületkezelés

Anyag / ötvözet6060-as alumínium
Felületkezelésnyers (fekete eloxált változat külön elérhető)

Szerelés és kompatibilitás

Szerelőcsatorna / horonytípuskettős — felső (PV modulkapcsok) + alsó (tetőhorgok / adapterek)
Kompatibilis csavarokfelső csatorna: négyszögletes M8 anya; alsó csatorna: M10 DIN 933 hatlapfejű csavar
Tető / alapfelület típusaferde tetők — cserepeslemez, trapézlemez és egyéb tetőfedések, horgokkal vagy adapterekkel ellátott alszerkezettel
Összekapcsolás módjaprofilösszekötők (külön kaphatók), amelyek lehetővé teszik a sín meghosszabbítását

Egyéb paraméterek

Eloxált változatigen — fekete eloxált változatban is elérhető
SzállításFTL (teljes kamionrakomány)
