Földelő alátét – PV érintkezőlemez rozsdamentes acélból 40×40 mm

Elérhetőség: Raktáron (nagy mennyiség)

Kiszállítás: 6 munkanapok

Súly: 0.004 kg

Ár/ db.: 25,00 Ft 25.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (20,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási Lehetőségek:

Darab
Csomag: 500 Darab
Csomag: 15000 Darab
Csomag: 30000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-20

ajánlás ismerősnek

Leírás

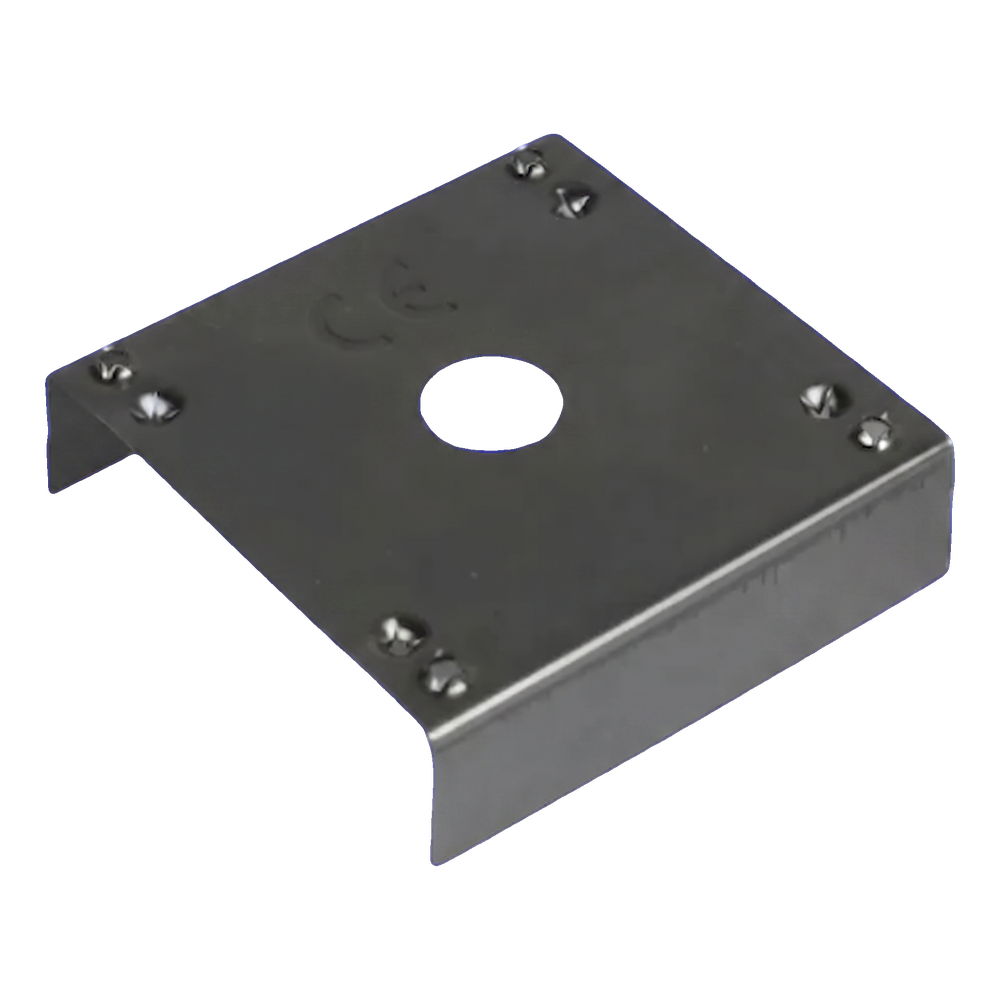

Földelő alátét – PV érintkezőlemez rozsdamentes acélból 40×40 mm

Földelő alátét – 40×40 mm-es érintkezőlemez rozsdamentes acélból

A földelő alátét – érintkezőlemez a fotovoltaikus rendszerek potenciálkiegyenlítő összekötéseinek nélkülözhetetlen eleme. Biztosítja a galvanikus folytonosságot a PV modulkeretek és a tartószerkezet között, lehetővé téve az elektromos potenciálok hatékony kiegyenlítését. A lemez felületén szimmetrikusan elhelyezett nyolc éles kúpos tüske átszúrja a panelek keretét borító vékony eloxált alumíniumréteget – ez a réteg szigetelő, és nem vezeti az elektromos töltéseket. Ennek köszönhetően az alátét közvetlenül eléri a fém alumínium réteget, szilárd és tartós elektromos kapcsolatot hozva létre. A lemez 1.4301 rozsdamentes acélból (ausztenites A2/304 minőség) készül, ami kivételes korrózióállóságot és sok éven át tartó, folyamatos üzemelést garantál bármilyen időjárási körülmények között. A nyitott U-profil alakja két behajlított szárnnyal megkönnyíti a pozicionálást a szerelőprofilon, és stabilizálja az elemet a csavar meghúzása előtt.

Miért érdemes érintkezőlemezeket használni

Átszúrják a panelek kereteinek eloxált szigetelőrétegét, biztos elektromos érintkezést biztosítva

A2 (1.4301/304) rozsdamentes acél — ausztenites, nem mágneses, korrózióálló minden környezeti körülmény között, akár tengeri és ipari légkörben is

Kompakt méretek 40×40 mm — kompatibilis a jellemző PV szerelőprofilokkal

Az U-profil alakja stabilizálja az alátétet a profilon — gyors és biztos szerelés extra pozicionálás nélkül

A minimális tömeg (4 g) nem befolyásolja a szerkezet terhelését

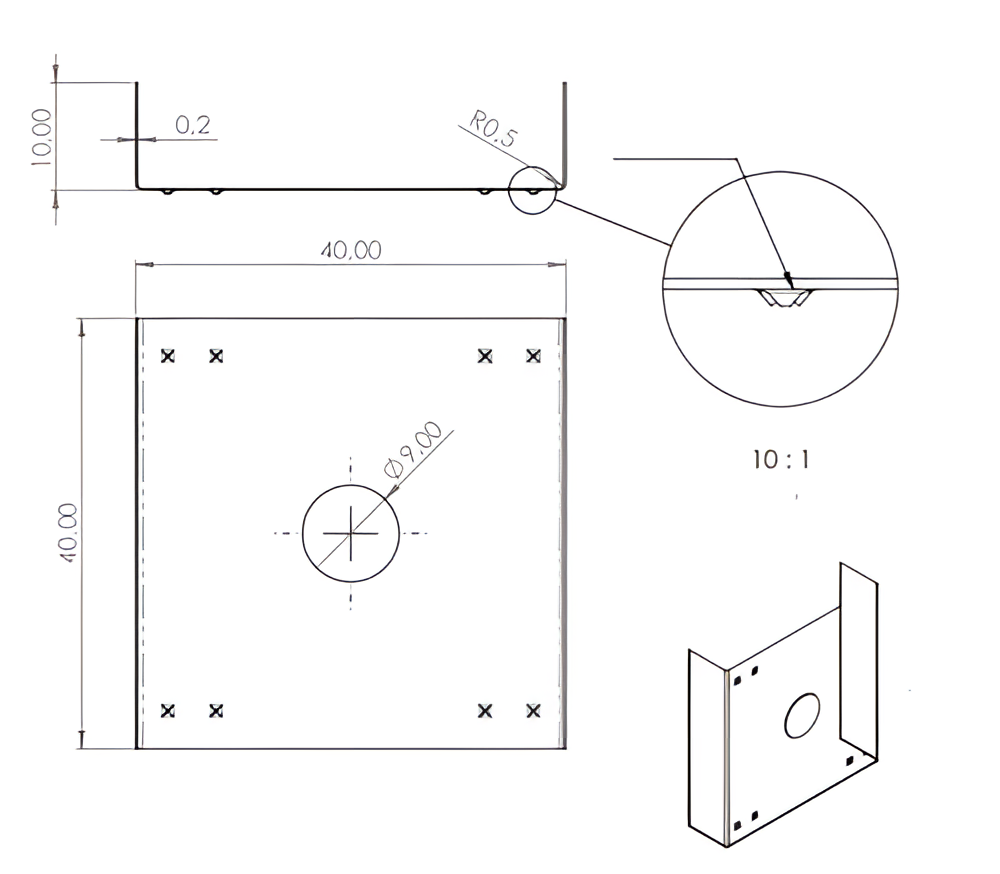

Műszaki rajz a 40×40 mm-es földelő alátétről, méretekkel és a tüske részletével

Földelő alátét beszerelve a bilincs és az alumínium profil között, a PV panel keretével

A fotó a rögzítőbilincs és a PV szerkezet alumínium profilja között beszerelt érintkezőlemezt mutatja. A földelő tüskék a fotovoltaikus modul keretéhez szorulnak, átszúrva az eloxált réteget, és biztosítva a rendszerben a megfelelő potenciálkiegyenlítéshez szükséges megbízható galvanikus érintkezést.

Videó, amely bemutatja a földelő alátétet a fotovoltaikus rendszerben

Videó, amely bemutatja az érintkezőlemez alkalmazását a PV potenciálkiegyenlítő összekötésekben

Videó, amely bemutatja a földelő elemek beszerelését a fotovoltaikus rendszerben

Műszaki paraméterek

Elem típusa	földelő alátét – érintkezőlemez
Átmérő / méret	40 × 40 mm
Hajlítás magassága (szárny)	10 mm
Szerelőnyílás átmérője	Ø 9 mm
Vastagság	0,2 mm
Földelő tüskék száma	8
Tüske sugara	R 0,5 mm

Anyag

Anyag	1.4301 rozsdamentes acél (A2 / 304 minőség)
Korrózióállóság	magas — ausztenites, nem mágneses acél nikkel hozzáadásával

Szerelés és alkalmazás

Szerelés módja	csavarral történő rögzítés a szerelőprofilon lévő Ø 9 mm-es központi nyíláson keresztül
Kompatibilis profilok / szerkezetek	alumínium PV szerelőprofilok — fotovoltaikus modulkeretek

Fizikai tulajdonságok

Tömeg	0,004 kg (4 g)

Biztonság
