Földelő alátétek, lemezek és rudak PV rendszerekhez
A Földelések kategória a földeléshez és az egyenpotenciálú összekötéshez szükséges elemeket tartalmazza. Megtalálhatók benne a PV modulkeretekhez használható rozsdamentes acél érintkezőlemezek és alátétek, a toldható földelőrúd, az SDS MAX behajtó készülék és a sárga-zöld földelő vezeték. A termékek napelemes és villámvédelmi rendszerek szerelőinek készültek.
Mit talál ebben a kategóriában?

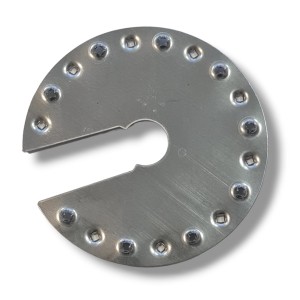

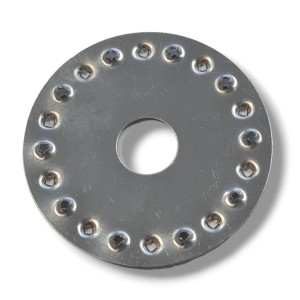

- PV földelő alátétek és lemezek: A2 rozsdamentes acélból (1.4301, 304-es minőség), 40×40 mm-es, Ω típusú 40×42×6 mm-es, valamint kerek, Ø35 mm-es és Ø44 mm-es kivitelben.
- Toldható földelőrúd: tűzihorganyzott acél, Ø16 mm, 1500 mm-es szakaszhossz, Morse-kúpos zár, 2,4 kg.
- Behajtó készülék: SDS MAX befogószár, tűzihorganyzott acél, 18x220 mm, fúrókalapácshoz.
- Földelő vezeték: LgY 16 mm², sárga-zöld, PVC szigetelés, 450/750 V, 5. osztályú flexibilis, sodrott rézvezető.
Hogyan válasszon?
- Alkalmazás: az alátétek és lemezek a PV modulkereteket kötik össze a tartószerkezettel. A rúd villámvédelmi rendszerek függőleges földelésére alkalmas.
- Anyag: a PV érintkező elemek A2 rozsdamentes acélból (1.4301, 304-es minőség) készülnek. A rúd és a behajtó készülék tűzihorganyzott acél.
- Méret és furat: az alátétet vagy lemezt a használt rögzítéshez igazítsa. A rögzítő- vagy központi furat mérete modelltől függően 8 mm és Ø9 mm között változik.
- Szerszámkompatibilitás: a behajtó készülék SDS MAX befogószárú, ezért ellenőrizze, hogy a fúrókalapácsa fogadja-e.
- Vezeték: az LgY vezeték keresztmetszete 16 mm², üzemi hőmérséklet-tartománya -40 °C és +70 °C között van.
Tipikus alkalmazások
Az alátéteket és lemezeket csavar alá kell szerelni. Fogaik vagy tüskéik átszúrják a PV modulkeretek szigetelő eloxált rétegét, és elérik az alatta lévő alumíniumot. Így folyamatos elektromos kapcsolat jön létre a tartósínekkel és a tartószerkezettel. A toldható rudat épületek és ipari létesítmények függőleges földelésére használják. A vezetéket elosztószekrényekben és villamos rendszerekben alkalmazzák.
Gyakran ismételt kérdések
Miért vannak fogak vagy tüskék a PV földelő alátéteken?
A modulkeretek eloxált rétege szigetelő. Az éles fogak vagy tüskék a csavar meghúzásakor átszúrják, elérik az alatta lévő alumíniumot, és létrehozzák az elektromos kapcsolatot.
Mivel kell a földelőrudakat a talajba hajtani?
A 18x220 mm-es behajtó készülék SDS MAX befogószárú. Fúrókalapácshoz készült, és a földelőrudak különböző talajviszonyok közötti beverésére alkalmas.
Mekkora az LgY 16 mm²-es vezeték üzemi hőmérséklete?
A vezeték PVC szigetelésű, 5. osztályú flexibilis rézvezetővel. Üzemi hőmérséklet-tartománya -40 °C és +70 °C között van.
Nem biztos benne, hogy mely földelő elemek illenek az Ön rendszeréhez? Forduljon műszaki ügyfélszolgálatunkhoz, és segítünk a kiválasztásban.
