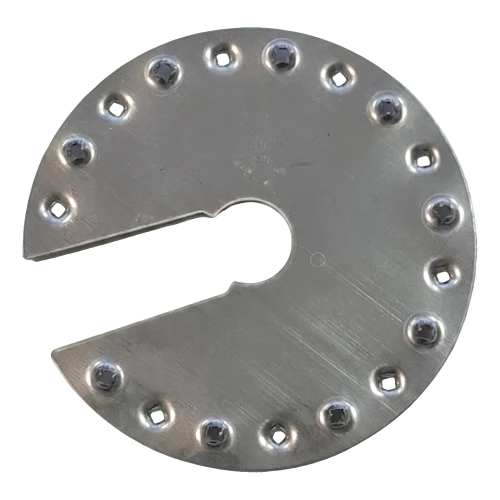

Kerek PV földelő alátét Ø44 mm-es kivágással – A2 rozsdamentes acél

Elérhetőség: Raktáron (nagy mennyiség)

Kiszállítás: 6 munkanapok

Súly: 0.002 kg

Ár/ db.: 45,00 Ft 45.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (35,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási Lehetőségek:

Darab
Csomag: 500 Darab
Csomag: 15000 Darab
Csomag: 30000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-20-04

ajánlás ismerősnek

Leírás

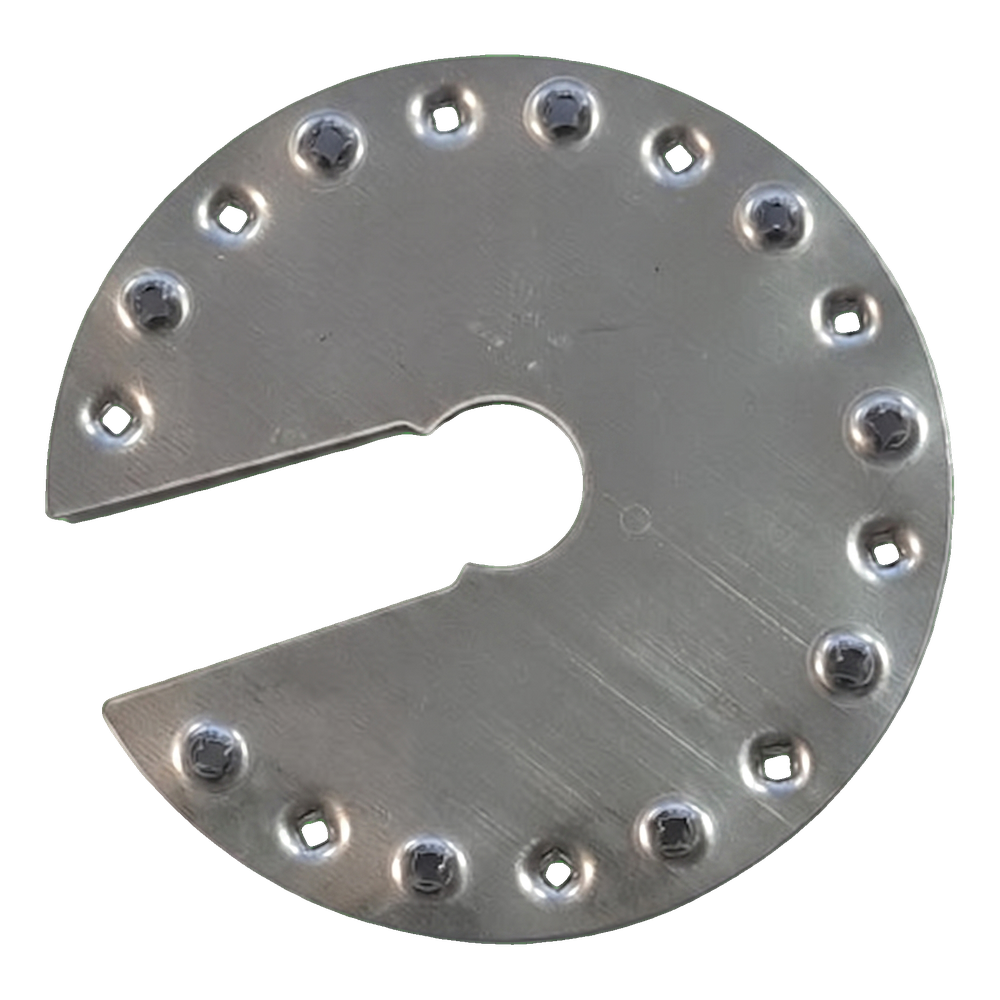

Kerek PV földelő alátét Ø44 mm-es kivágással – A2 rozsdamentes acél

Kerek földelő alátét Ø44 mm-es kivágással, A2 rozsdamentes acélból

A IV. változatú földelő alátét egy kerek szerelőelem jellegzetes kivágással, amelyet a napelemes rendszerek potenciálkiegyenlítéséhez terveztek. Biztosítja a galvanikus folytonosságot a PV modulkeretek és a tartószerkezet közötti kapcsolatokban, megfelelve a villámvédelmi és rendszerföldelési előírásoknak. Az alátét kerülete mentén elhelyezett éles kiemelkedésekkel rendelkezik, amelyek a csavar meghúzásakor áttörik a napelemmodulok kereteit borító vékony eloxált alumínium réteget. Az eloxált réteg szigetelő – csak ennek áttörése után éri el a kiemelkedés a tiszta alumíniumot, létrehozva egy szilárd, tartós elektromos kapcsolatot. Az A2 rozsdamentes acélból (1.4301, 304-es minőség) készült kivitel kivételes korrózióállóságot garantál minden időjárási körülmény között, biztosítva a folyamatos működést a rendszer teljes élettartama alatt.

A telepítő számára kulcsfontosságú előnyök

Az eloxált réteget áttörő kiemelkedések – biztos elektromos kapcsolat felületi előkészítés nélkül

Ausztenites, nem mágneses acél – rugalmas és feszültségálló, minden környezeti körülmény között alkalmazható

A kivágás lehetővé teszi az alátét gyors ráhúzását a csavarra annak leszerelése nélkül – gyorsítja a szerelést

Kompakt és könnyű szerkezet – nem terheli a profilokat és kereteket

Kiváló korrózióállóság a ötvözet nikkeltartalmának köszönhetően – tartósság a PV rendszer teljes élettartama alatt

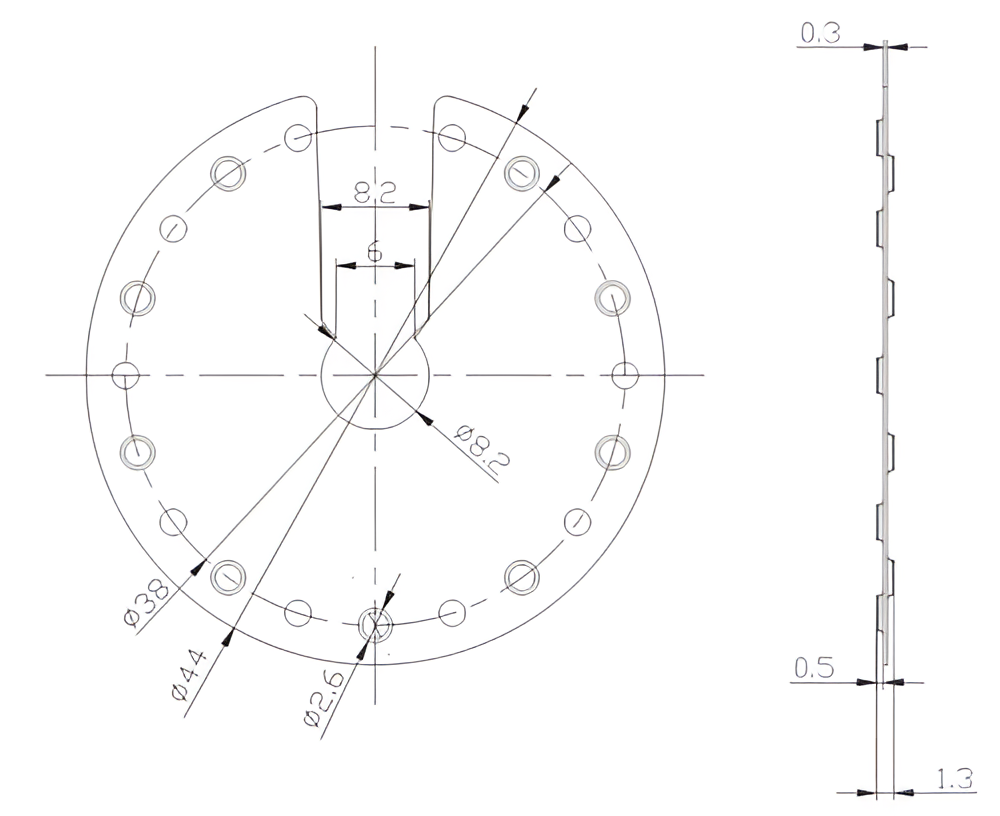

Méretrajz a Ø44 mm-es földelő alátétről oldalnézeti metszettel

A műszaki rajz felülnézetet és oldalnézeti metszetet mutat az alátétről. Látható a kerület mentén elhelyezett kiemelkedések, a kulcslyuk típusú kivágással ellátott központi furat, valamint az oldalprofil, amely a kiemelkedések magasságát mutatja az alapsíkhoz viszonyítva.

Videó a napelemes rendszerekhez használt földelő alátétről

Műszaki paraméterek

Elem típusa	IV. változatú földelő alátét — kerek, kivágással
Átmérő / méret	Ø44 mm
Vastagság	0,3 mm (alap) / 1,3 mm (teljes, kiemelkedésekkel)
Tömeg	0,002 kg (2 g)

Méretek

Külső átmérő	Ø44 mm
Kiemelkedések osztókör átmérője	Ø38 mm
Központi furat	Ø8,2 mm
Kivágás szélessége	8,2 mm (szélesebb) / 6 mm (keskenyebb)
Kiemelkedések átmérője	Ø2,6 mm
Kiemelkedés magassága	0,5 mm

Anyag

Anyag	A2 rozsdamentes acél — 1.4301 (304-es minőség)
Korrózióállóság	magas — nikkeltartalmú ausztenites rozsdamentes acél

Szerelés és felhasználás

Szerelés módja	M8 csavaron — a kivágás lehetővé teszi a ráhúzást a csavar leszerelése nélkül
Kompatibilis profilok / szerkezetek	eloxált alumínium PV modulkeretek, napelemes tartószerkezetek

Biztonság
