PV keresztkötő vasalat A2 rozsdamentes acélból 44,5×40 mm – profilösszekötő 90°

Go to Product feedback

A2 (304) rozsdamentes acélból készült PV keresztkötő vasalat, szerelési profilok 90°-os szögben történő összekapcsolásához. Méretei 44,5 × 40 mm, vastagsága 2,5 mm. Csavarok és anyák nélkül kerül forgalomba. Fotovoltaikus tartórendszerekhez.

Go to full description
with VAT without VAT
Price 502,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási Lehetőségek

db.
Availability:
Raktáron
Shipping time: 24 Óra

Leírás

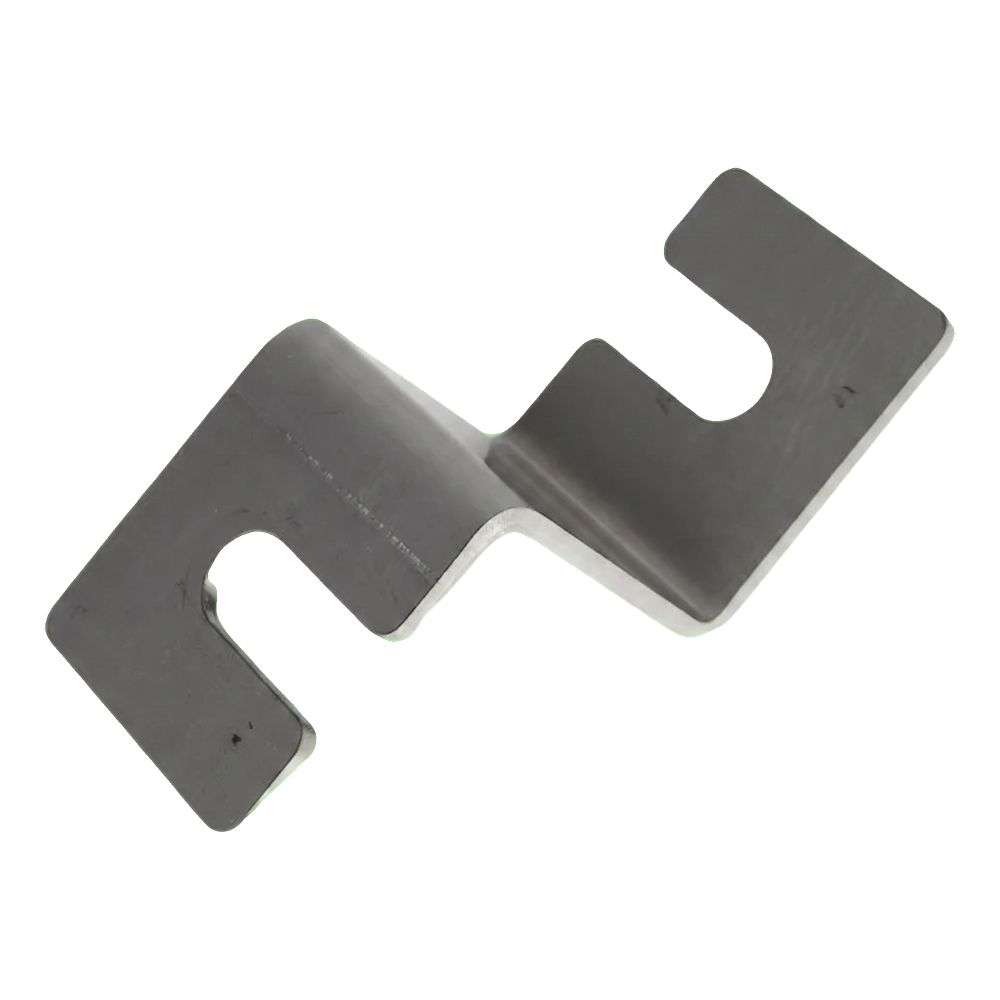

PV keresztkötő vasalat A2 rozsdamentes acélból 44,5×40 mm – profilösszekötő 90°

A2 rozsdamentes acél keresztkötő vasalat PV profilok 90°-os összekapcsolásához
A2 rozsdamentes acél keresztkötő vasalat PV profilok 90°-os összekapcsolásához

A keresztkötő vasalat A2 (304) rozsdamentes acélból készül, és a szerelési profilok 90°-os szögben történő tartós összekapcsolására szolgál fotovoltaikus rendszerekben. A 44,5 × 40 mm méretű és 2,5 mm vastagságú elem stabil, korrózióálló keresztkötést biztosít két profil között — további furatok kialakítása nélkül. A 304-es acélminőség garantálja az ellenállást a legtöbb oxidáló savval szemben, valamint hosszú távú korrózióvédelmet nyújt, ami kültéri, változó időjárási viszonyoknak kitett szerelések esetén kulcsfontosságú. A vasalat csavarok és anyák nélkül kerül forgalomba, így a szerelőcsapat a konkrét profiltípusnak és a tervezési követelményeknek megfelelő kötőelemeket választhatja.

Előnyök a szerelőcsapat számára

  • Gyors profilösszekötés 90°-os szögben, további furatok fúrása nélkül
  • A2 (304) rozsdamentes acél — kiváló korrózió- és időjárás-állóság
  • A kompakt, 44,5 × 40 mm-es méret lehetővé teszi a szűk beépítési helyeken való alkalmazást is
  • Csavarok és anyák nélküli kiszerelés — szabad választás a megfelelő szerelési tartozékok között
  • Univerzális alkalmazás fotovoltaikus tartórendszerekben

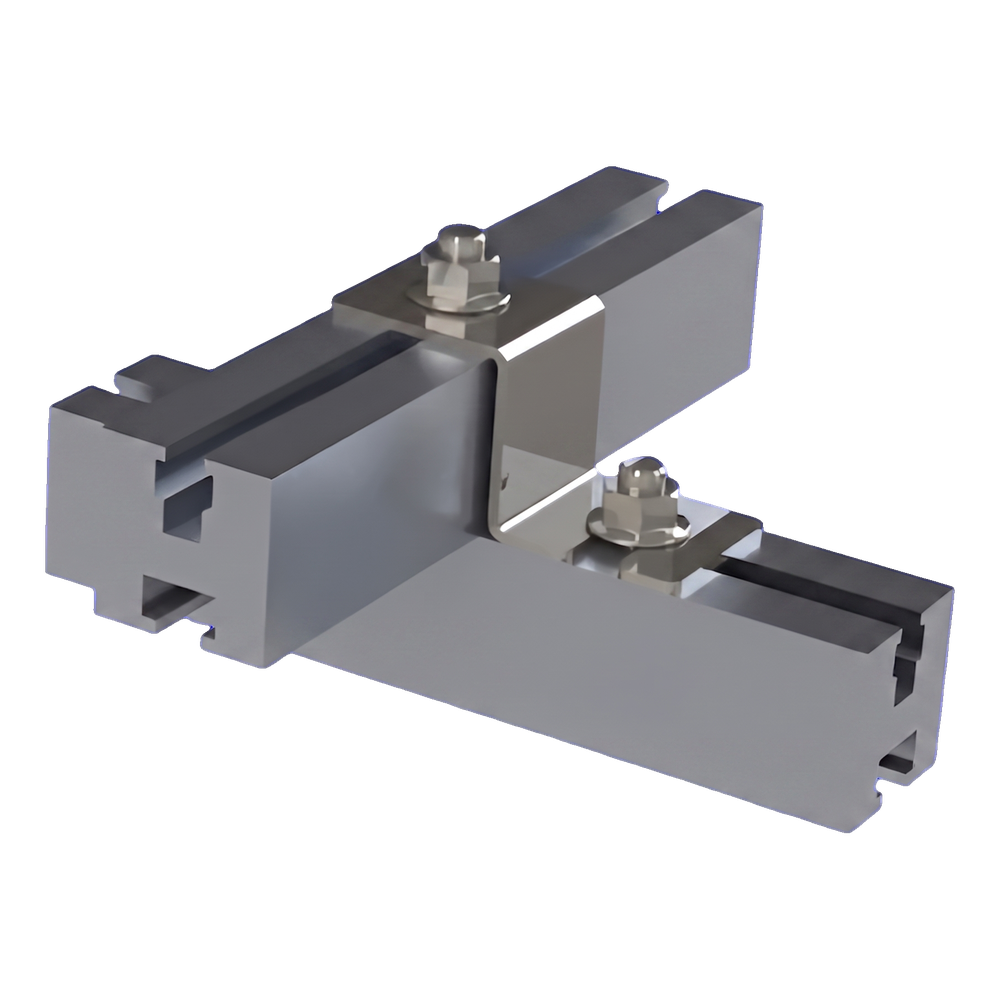

PV profilokra szerelt keresztkötő vasalat kalapácsfejű csavarokkal
PV profilokra szerelt keresztkötő vasalat kalapácsfejű csavarokkal

A vasalat kialakítását úgy tervezték, hogy 28/15 M10×25 típusú kalapácsfejű csavarokkal és M10 karimás anyákkal (a kötőelemek nem részei a készletnek) együtt működjön. A jellegzetes, két bemélyedéssel ellátott forma lehetővé teszi a biztos rögzítést a profilokon, valamint a terhelések stabil átadását a szerkezeti csomópontokban. Az A2 rozsdamentes acél alkalmazásának köszönhetően a vasalat a teljes üzemidő alatt megőrzi szilárdságát és esztétikus megjelenését, akár fokozott páratartalmú vagy sós levegőjű környezetben is.

Két PV profil keresztkötése a vasalat segítségével – felülnézet
Két PV profil keresztkötése a vasalat segítségével – felülnézet

A kész keresztkötés biztosítja a csomópont merevségét és az erők egyenletes eloszlását mindkét irányban. A vasalat egyaránt jól alkalmazható tetőn és talajszinten kialakított szerkezetekben, mindenütt, ahol a szerelési profiloknak derékszögben kell keresztezniük egymást. A pontos hajlítás és a méretek ismételhetősége megkönnyíti a tervezést, és felgyorsítja a sorozatszerű beépítést a nagy fotovoltaikus rendszerekben.

Videó a PV profilokhoz való keresztkötő vasalatról
Videó a profilösszekötők beépítéséről a PV rendszerben

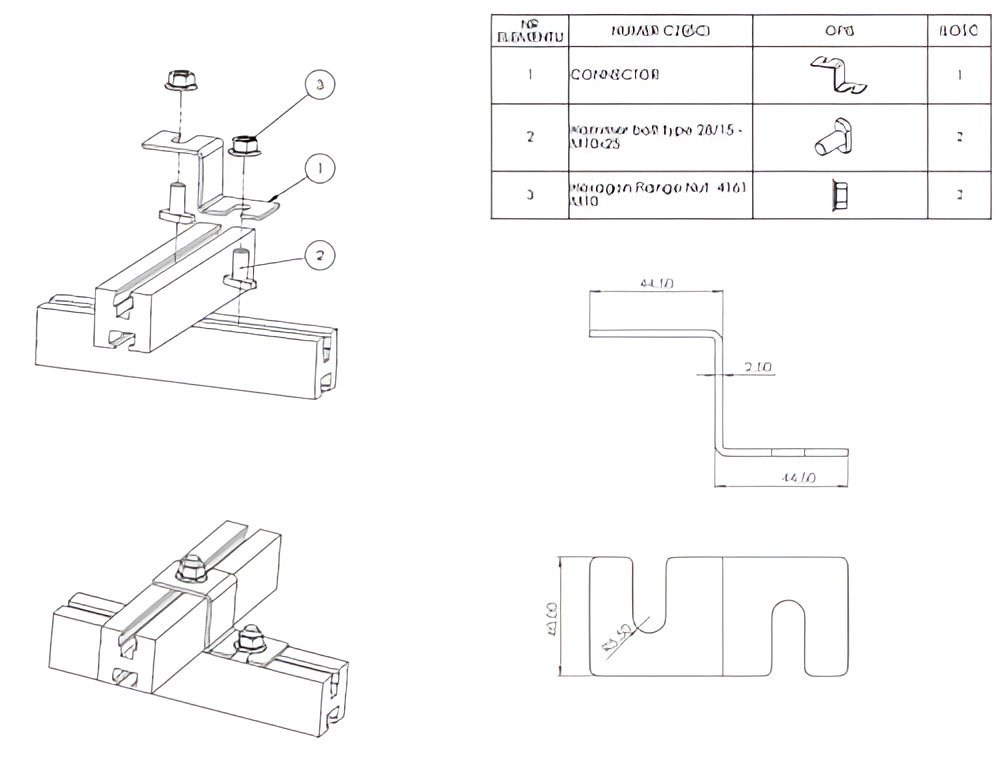

A 44,5×40 mm méretű keresztkötő vasalat műszaki rajza és beépítési vázlata
A 44,5×40 mm méretű keresztkötő vasalat műszaki rajza és beépítési vázlata

Műszaki paraméterek

Elem típusakeresztkötő vasalat
Hossz / beállítási tartomány44,5 × 40 mm
Vastagság2,5 mm
Kötés szöge90°

Anyag és kivitel

AnyagA2 (304) rozsdamentes acél
Bevonat / korrózióállóságkorrózióálló és ellenáll a legtöbb oxidáló savnak

Beépítés és kompatibilitás

Kompatibilis profilokPV szerelési profilok
A készlet tartalmacsak a vasalat — csavarok és anyák nélkül
Ajánlott kötőelemek28/15 M10×25 kalapácsfejű csavarok (2 db) + M10 karimás anyák (2 db)

Egyéb paraméterek

Csomagolási mennyiség1 db
Tömeg0,087 kg
