PV alumínium tartóprofil 40×40 mm – 665 cm-es sín M10 csavarokhoz

Elérhetőség: Raktáron (nagy mennyiség)

Kiszállítás: 6 munkanapok

Súly: 5.467 kg

Ár/ db.: 16 849,00 Ft 16849.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (13 267,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási Lehetőségek:

Darab
Csomag: 16 Darab
Csomag: 174 Darab
Csomag: 348 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-01-01

ajánlás ismerősnek

Leírás

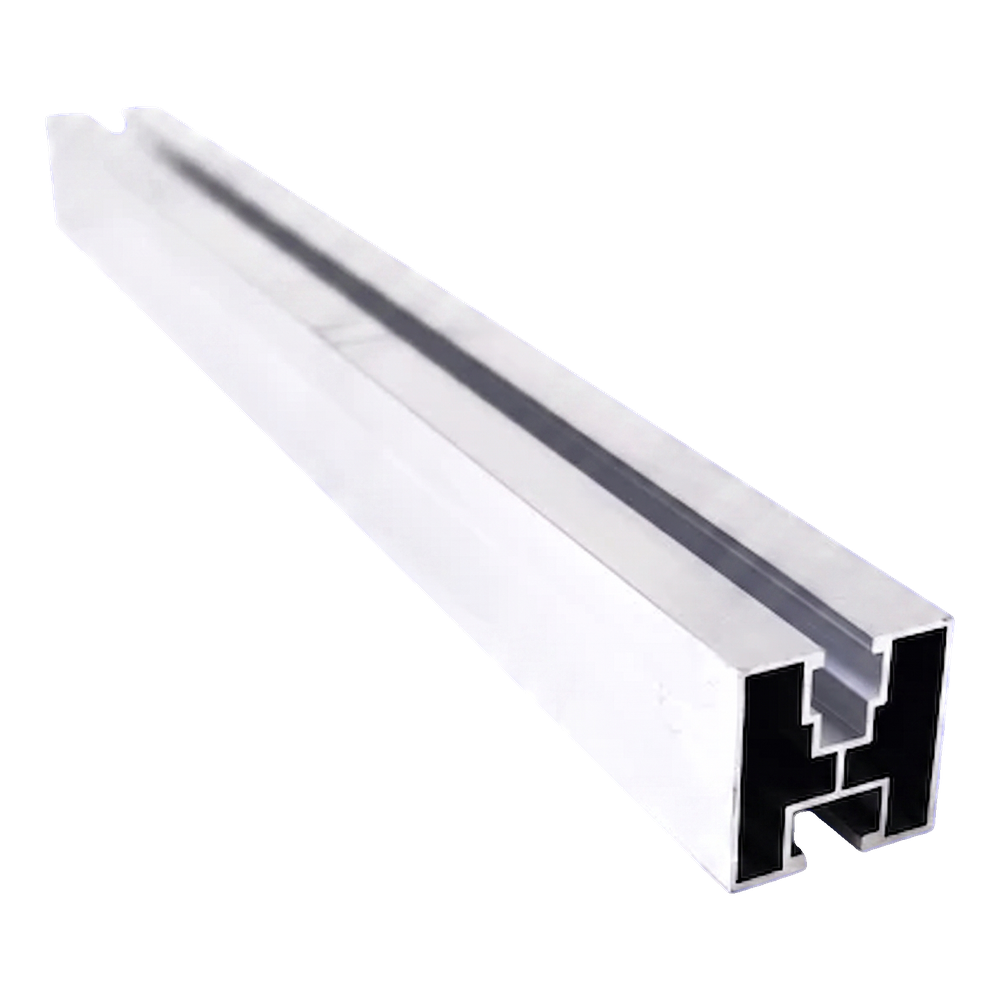

PV alumínium tartóprofil 40×40 mm – 665 cm-es sín M10 csavarokhoz

40x40 mm-es alumínium tartóprofil két síncsatornával

A 40x40 mm-es tartóprofil, 665 cm hosszúságban, a napelemmodulok tartószerkezetének alapvető eleme. A 6060-os alumíniumból készült profil ötvözi az alacsony saját tömeget a jó mechanikai szilárdsággal és a teljes korrózióállósággal. A kétcsatornás keresztmetszet — a panelek rögzítésére szolgáló felső csatornával és a tetőkampókkal, adapterekkel vagy háromszögekkel való összekapcsolásra szolgáló alsó csatornával — lehetővé teszi egy komplett alszerkezeti sín kiépítését egyetlen profilból. A szerelés az alsó csatornában lévő M10 DIN 933 hatlapfejű csavarokon, valamint a felső csatornában lévő M8 négyszög anyacsavarokon alapul, ami feleslegessé teszi a fúrást és felgyorsítja a tetőn végzett munkát. A profil fekete eloxált kivitelben is elérhető, hossza pedig külön kapható profilösszekötőkkel növelhető.

Kulcsfontosságú előnyök a szerelőcsapatok számára

A 40x40 mm-es kétcsatornás keresztmetszet lehetővé teszi a rögzítőbilincsek egyidejű felszerelését és az alszerkezethez való csatlakoztatást

Kompatibilis az M10 DIN 933 hatlapfejű csavarokkal és M8 négyszög anyacsavarokkal — szabványos kötőelemek

Korrózióálló 6060-os alumínium, amely alkalmas eloxálásra és tartósságot biztosít külső körülmények között

A profilok hosszabb szakaszokká köthetők össze dedikált összekötők segítségével

1,2 mm-es falvastagság mindössze 0,82 kg/m tömeg mellett — könnyű szerkezet, amely megkönnyíti a tetőre történő szállítást

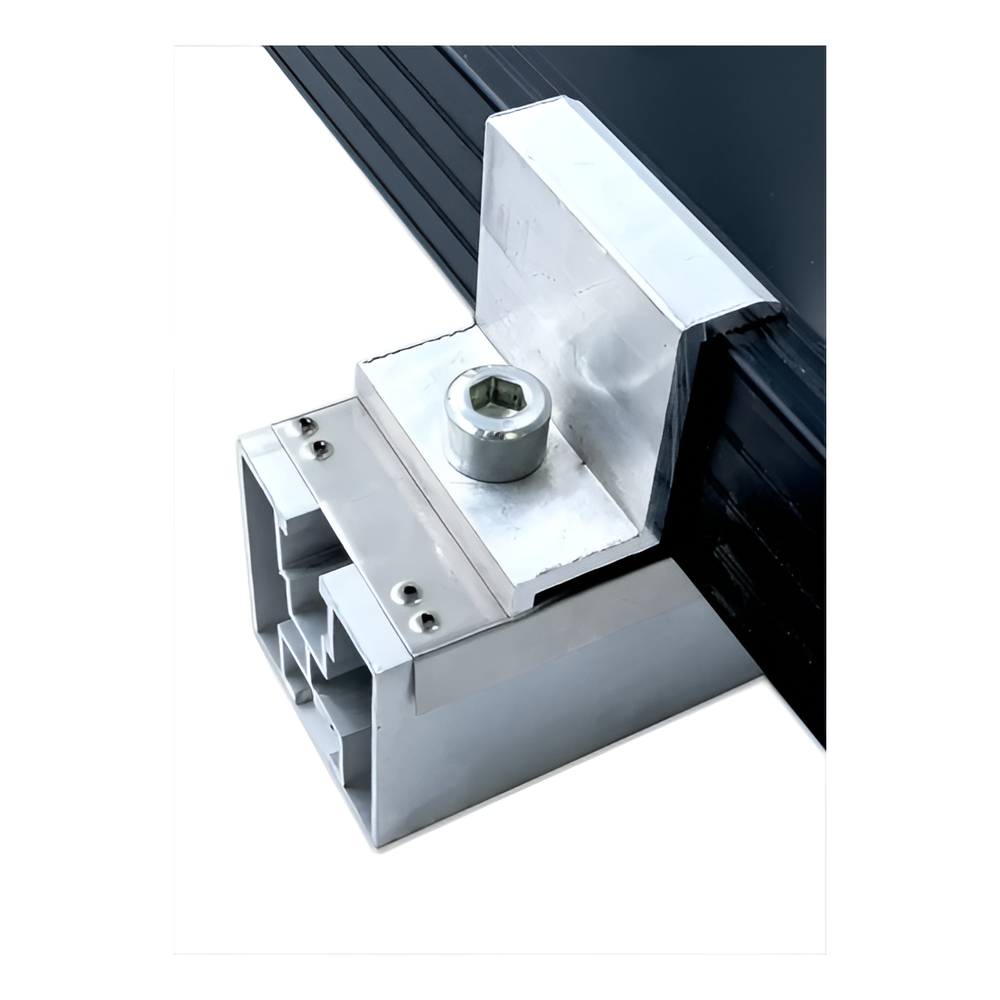

A 40x40 mm-es alumíniumprofil felső csatornájába rögzített bilincs — szerelési részlet

A 10,8 mm széles hornyú felső sínező csatorna M8 négyszög anyacsavarokat fogad be, amelyek az oldalsó és középső bilincsek rögzítésére szolgálnak. Ennek köszönhetően a napelemmodulok a profil mentén bárhol pozicionálhatók — fúrás és további adapterek nélkül. A 9 mm nyílású alsó csatorna M10 hatlapfejű csavarokkal működik együtt, amelyekkel a profil a tetőkampókhoz vagy más alszerkezeti elemekhez csatlakozik. Ez a kialakítás teljes mértékben állíthatóvá teszi a rendszert, és lehetővé teszi a profil pontos beállítását a tetősík viszonylatában.

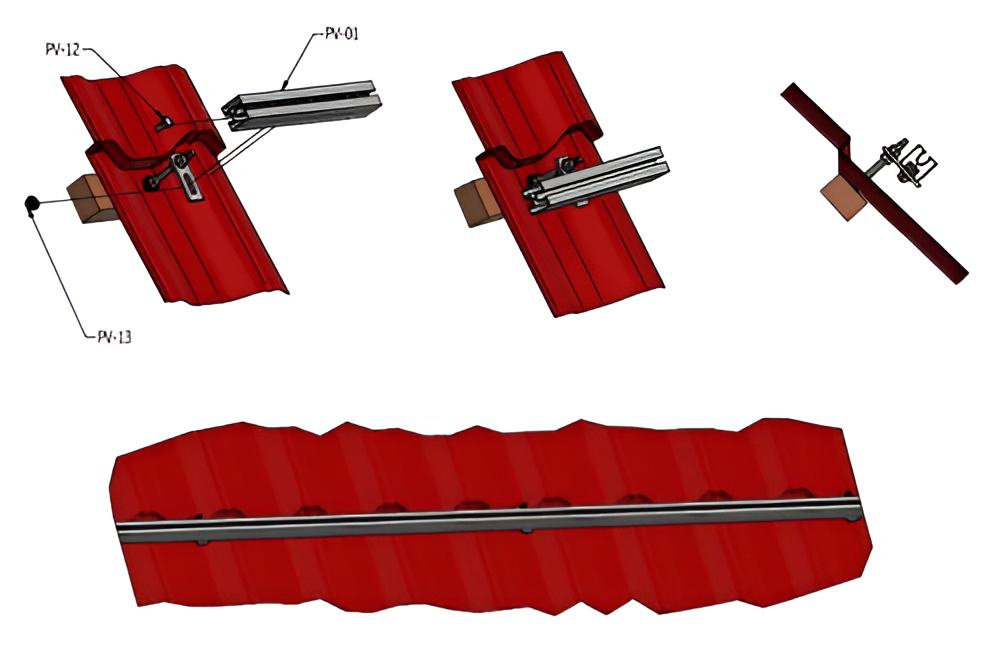

Alumíniumprofil szerelési vázlata cseréplemez fedésű tetőn kampókkal és bilincsekkel

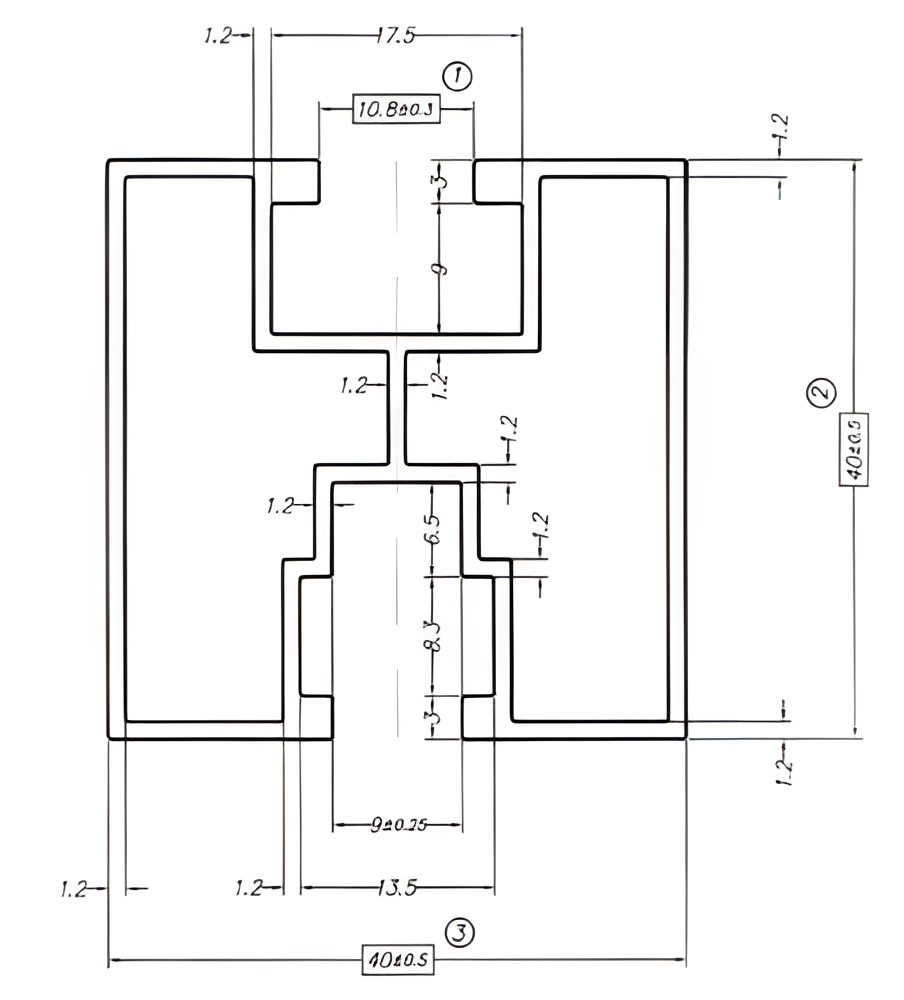

A 40x40 mm-es profil keresztmetszetének műszaki rajza a csatornák méreteivel és a falvastagsággal

Videó a 40x40 mm-es alumínium tartóprofil bemutatásáról

Videó a PV tartóprofil alkalmazásának bemutatásáról

Videó a napelemes tartószerkezet szerelésének bemutatásáról alumíniumprofillal

Méretek

Keresztmetszet (szélesség x magasság)	40 x 40 mm (tűrés +/-0,5 mm)
Hossz	665 cm
Falvastagság	1,2 mm
Tömeg méterenként	0,82 kg
A felső csatorna hornyának szélessége	10,8 mm (tűrés +/-0,3 mm)
Az alsó csatorna hornyának szélessége	9 mm (tűrés +/-0,75 mm)

Anyag és felület

Anyag / ötvözet	6060-os alumínium
Felületkezelés	natúr (fekete eloxált változat külön kapható)
Szín	ezüst (természetes)

Szerelés és kompatibilitás

Szerelőcsatorna / horonytípus	felső — PV bilincsek; alsó — kampók, adapterek, háromszögek
Kompatibilis csavarok	felső csatorna: M8 négyszög anyacsavar; alsó csatorna: M10 DIN 933 hatlapfejű csavar
Tetőtípus / alapfelület	ferde tetők — cseréplemez, trapézlemez és egyéb (megfelelő kampókkal)
Csatlakoztatás módja	profilösszekötők (külön kaphatók)

Egyéb paraméterek

Eloxált változat	igen (fekete, külön kapható)
Szállítás	FTL (teljes kamionrakomány)

Műszaki adatok

Hossz [mm]	6650
Profil [mm]	40×40
Horony típusa	Hatszögű csavarhoz
Felületkezelés	Természetes
