PV alumínium tartóprofil 40×40 mm – 665 cm-es sín M10 csavarokhoz

Go to Product feedback

PV alumínium tartóprofil 40x40 mm, hossza 665 cm, 6060-as alumíniumból. Falvastagság 1,2 mm, tömege 0,82 kg/m. Kétcsatornás keresztmetszet: felső csatorna 10,8 mm M8 anyacsavarokhoz, alsó csatorna 9 mm M10 DIN 933 csavarokhoz. Korrózióálló, fekete eloxált kivitelben is elérhető.

Go to full description
with VAT without VAT
Price 16 849,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási Lehetőségek

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Profile montażowe #6

  • Hossz [mm] 6650
  • Profil [mm] 40×40
  • Horony típusa Hatszögű csavarhoz
  • Felületkezelés Természetes

Leírás

PV alumínium tartóprofil 40×40 mm – 665 cm-es sín M10 csavarokhoz

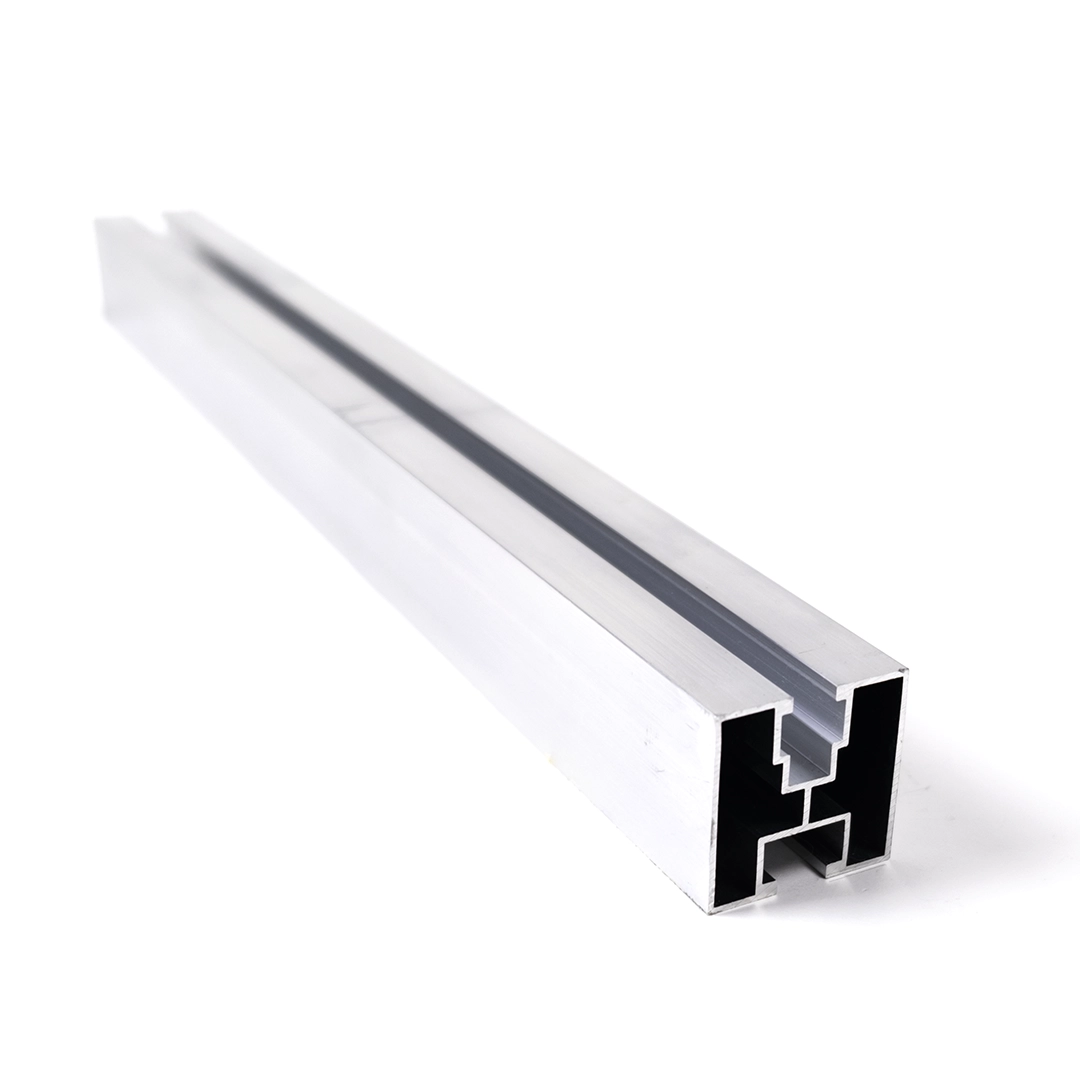

40x40 mm-es alumínium tartóprofil két síncsatornával
40x40 mm-es alumínium tartóprofil két síncsatornával

A 40x40 mm-es tartóprofil, 665 cm hosszúságban, a napelemmodulok tartószerkezetének alapvető eleme. A 6060-os alumíniumból készült profil ötvözi az alacsony saját tömeget a jó mechanikai szilárdsággal és a teljes korrózióállósággal. A kétcsatornás keresztmetszet — a panelek rögzítésére szolgáló felső csatornával és a tetőkampókkal, adapterekkel vagy háromszögekkel való összekapcsolásra szolgáló alsó csatornával — lehetővé teszi egy komplett alszerkezeti sín kiépítését egyetlen profilból. A szerelés az alsó csatornában lévő M10 DIN 933 hatlapfejű csavarokon, valamint a felső csatornában lévő M8 négyszög anyacsavarokon alapul, ami feleslegessé teszi a fúrást és felgyorsítja a tetőn végzett munkát. A profil fekete eloxált kivitelben is elérhető, hossza pedig külön kapható profilösszekötőkkel növelhető.

Kulcsfontosságú előnyök a szerelőcsapatok számára

  • A 40x40 mm-es kétcsatornás keresztmetszet lehetővé teszi a rögzítőbilincsek egyidejű felszerelését és az alszerkezethez való csatlakoztatást
  • Kompatibilis az M10 DIN 933 hatlapfejű csavarokkal és M8 négyszög anyacsavarokkal — szabványos kötőelemek
  • Korrózióálló 6060-os alumínium, amely alkalmas eloxálásra és tartósságot biztosít külső körülmények között
  • A profilok hosszabb szakaszokká köthetők össze dedikált összekötők segítségével
  • 1,2 mm-es falvastagság mindössze 0,82 kg/m tömeg mellett — könnyű szerkezet, amely megkönnyíti a tetőre történő szállítást

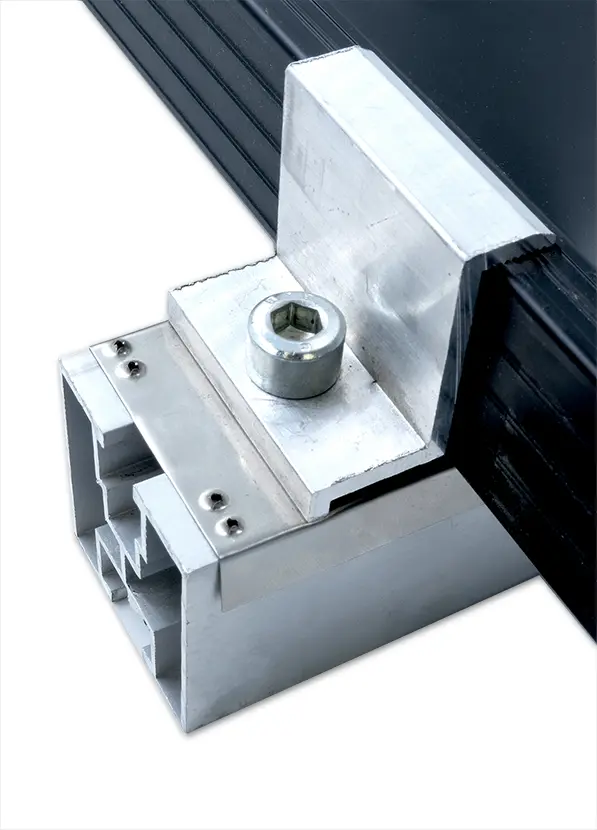

A 40x40 mm-es alumíniumprofil felső csatornájába rögzített bilincs — szerelési részlet
A 40x40 mm-es alumíniumprofil felső csatornájába rögzített bilincs — szerelési részlet

A 10,8 mm széles hornyú felső sínező csatorna M8 négyszög anyacsavarokat fogad be, amelyek az oldalsó és középső bilincsek rögzítésére szolgálnak. Ennek köszönhetően a napelemmodulok a profil mentén bárhol pozicionálhatók — fúrás és további adapterek nélkül. A 9 mm nyílású alsó csatorna M10 hatlapfejű csavarokkal működik együtt, amelyekkel a profil a tetőkampókhoz vagy más alszerkezeti elemekhez csatlakozik. Ez a kialakítás teljes mértékben állíthatóvá teszi a rendszert, és lehetővé teszi a profil pontos beállítását a tetősík viszonylatában.

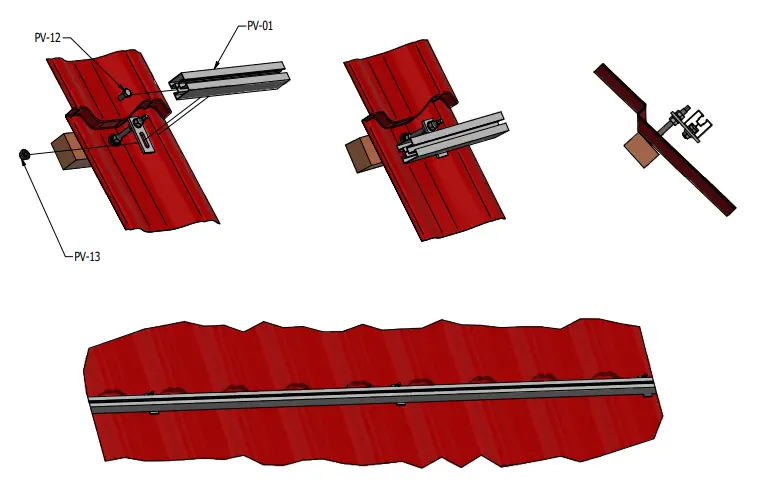

Alumíniumprofil szerelési vázlata cseréplemez fedésű tetőn kampókkal és bilincsekkel
Alumíniumprofil szerelési vázlata cseréplemez fedésű tetőn kampókkal és bilincsekkel

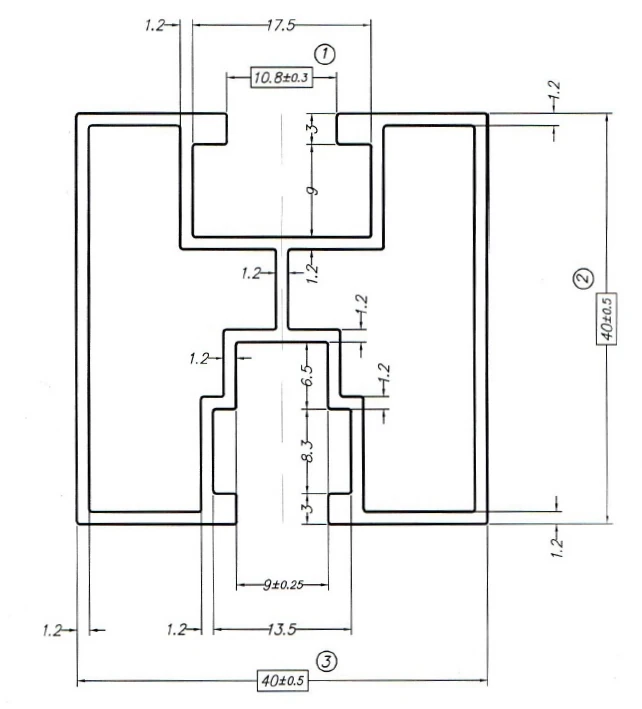

A 40x40 mm-es profil keresztmetszetének műszaki rajza a csatornák méreteivel és a falvastagsággal
A 40x40 mm-es profil keresztmetszetének műszaki rajza a csatornák méreteivel és a falvastagsággal
Videó a 40x40 mm-es alumínium tartóprofil bemutatásáról
Videó a PV tartóprofil alkalmazásának bemutatásáról
Videó a napelemes tartószerkezet szerelésének bemutatásáról alumíniumprofillal

Méretek

Keresztmetszet (szélesség x magasság)40 x 40 mm (tűrés +/-0,5 mm)
Hossz665 cm
Falvastagság1,2 mm
Tömeg méterenként0,82 kg
A felső csatorna hornyának szélessége10,8 mm (tűrés +/-0,3 mm)
Az alsó csatorna hornyának szélessége9 mm (tűrés +/-0,75 mm)

Anyag és felület

Anyag / ötvözet6060-os alumínium
Felületkezelésnatúr (fekete eloxált változat külön kapható)
Színezüst (természetes)

Szerelés és kompatibilitás

Szerelőcsatorna / horonytípusfelső — PV bilincsek; alsó — kampók, adapterek, háromszögek
Kompatibilis csavarokfelső csatorna: M8 négyszög anyacsavar; alsó csatorna: M10 DIN 933 hatlapfejű csavar
Tetőtípus / alapfelületferde tetők — cseréplemez, trapézlemez és egyéb (megfelelő kampókkal)
Csatlakoztatás módjaprofilösszekötők (külön kaphatók)

Egyéb paraméterek

Eloxált változatigen (fekete, külön kapható)
SzállításFTL (teljes kamionrakomány)
