Ω típusú földelőlemez A2 rozsdamentes acélból napelemmodulokhoz

Go to Product feedback

Ω típusú földelőlemez A2 rozsdamentes acélból (1.4301, 304-es minőség) napelemmodulokhoz. Méretek: 40×42×6 mm, szerelőnyílás: 8 mm, tömeg: 0,004 kg. A tüskék áttörik a PV modulkeretek anódos rétegét, biztosítva az elektromos kapcsolatot. Csavaros rögzítés a modulkeretekhez és a szerelőprofilokhoz

Go to full description
with VAT without VAT
Price 33,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási Lehetőségek

db.
Availability:
Raktáron
Shipping time: 24 Óra

Leírás

Ω típusú földelőlemez A2 rozsdamentes acélból napelemmodulokhoz

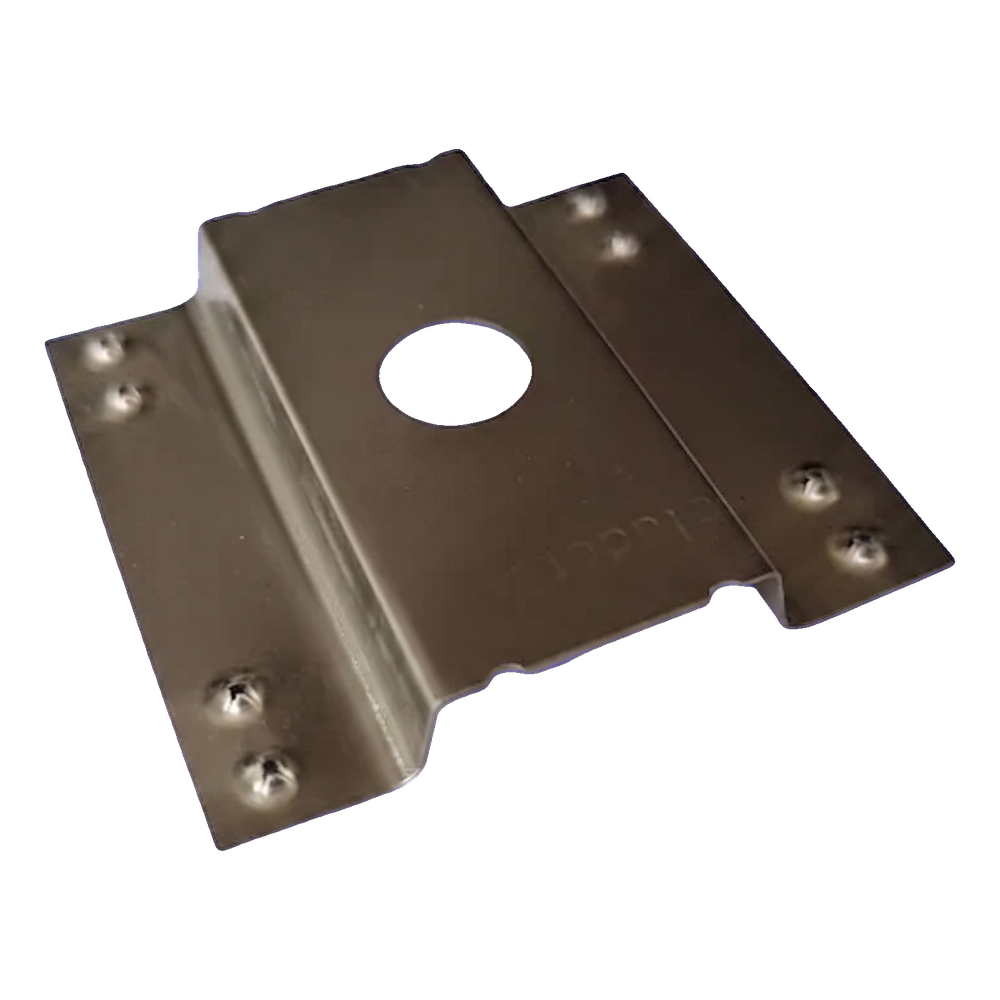

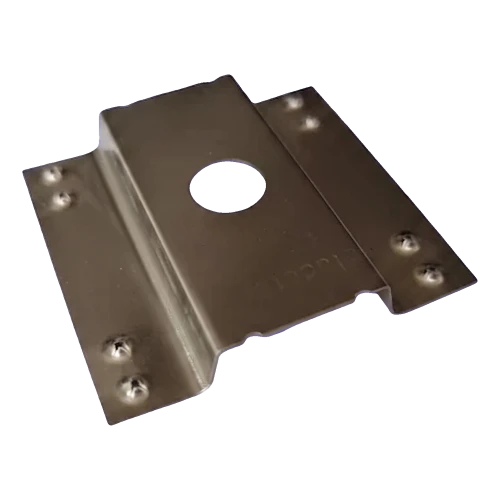

Ω típusú rozsdamentes acél földelőlemez – felülnézet
Ω típusú rozsdamentes acél földelőlemez – felülnézet

Az Ω típusú földelőlemez a fotovoltaikus rendszerek potenciálkiegyenlítő összekötésének eleme, amely felelős a potenciálkiegyenlítésért a PV modulkeretek, a szerelőprofilok és a tartószerkezet között. A2 rozsdamentes acélból (1.4301, 304-es minőség) készül, amely tartós korrózióállóságot biztosít bármilyen időjárási körülmények között. A jellegzetes Ω profil és az érintkező felületen található éles tüskék lehetővé teszik az eloxált alumínium réteg áttörését, amely a modulkereteket borítja — ez a réteg szigetelőként működik, a tüskék pedig közvetlenül elérik az alatta lévő alumíniumot, ezáltal biztosítva a szilárd és tartós elektromos kapcsolatot. Ennek köszönhetően a lemez biztosítja a teljes rendszer galvanikus folytonosságát, ami kulcsfontosságú a villámvédelmi és földelési rendszer megfelelő működéséhez.

Kulcsfontosságú előnyök a szerelő számára

  • Az éles tüskék áttörik a PV modulkeretek anódos rétegét, megbízható elektromos érintkezést biztosítva további felületelőkészítés nélkül
  • Az A2 ausztenites rozsdamentes acél (1.4301) nem mágneses, rugalmas és feszültségálló — hosszú távú, a kapcsolat leromlása nélküli működést garantál
  • A kompakt, 40×42×6 mm-es méret és az alacsony tömeg megkönnyíti a szerelést a szerkezet nehezen hozzáférhető részein is
  • Az Ω típusú profil stabil illeszkedést biztosít a szerelőprofilon, valamint biztos szorítást a modulkerethez
  • Minden környezeti körülmény között alkalmazható a nikkel-tartalmú ötvözet kivételes korrózióállóságának köszönhetően

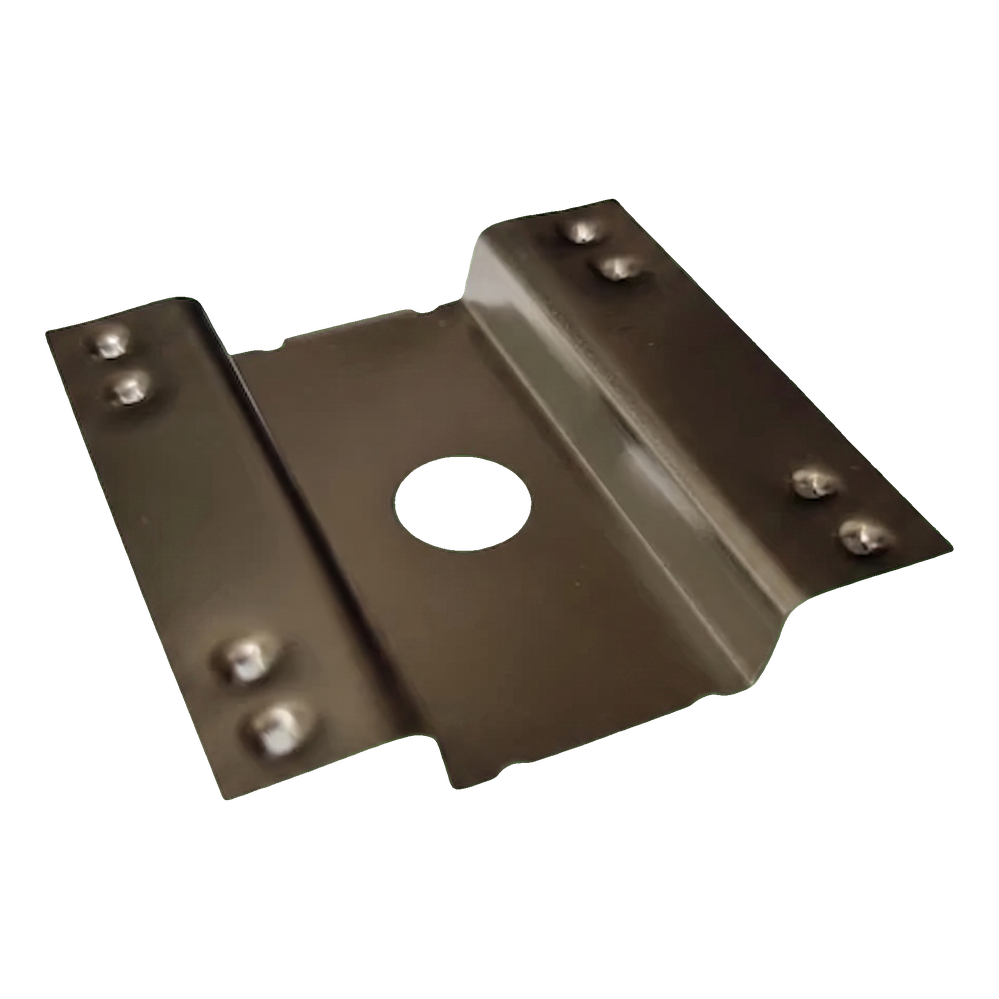

Ω típusú rozsdamentes acél földelőlemez – perspektivikus nézet
Ω típusú rozsdamentes acél földelőlemez – perspektivikus nézet
Videó a földelőlemez szereléséről

Műszaki paraméterek

Elem típusaΩ (omega)
Átmérő / méret40×42×6 mm
Furat8 mm
Tömeg0,004 kg

Anyag

AnyagA2 rozsdamentes acél – 1.4301 (304-es minőség)
KorrózióállóságKivételes — nikkel-tartalmú ausztenites acél, minden környezeti körülmény között alkalmazható

Szerelés és alkalmazás

Szerelés módjaCsavaros rögzítés a 8 mm-es furaton keresztül — a tüskék áttörik a PV modulkeret anódos rétegét
Kompatibilis profilok / szerkezetekEloxált alumíniumból készült fotovoltaikus modulkeretek, PV szerelőprofilok
