H30 oldalsó bilincs, fekete eloxált – PV végbilincs L50

Elérhetőség: Raktáron (nagy mennyiség)

Kiszállítás: 6 munkanapok

Súly: 0.02 kg

Ár/ db.: 137,00 Ft 137.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (108,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási Lehetőségek:

Darab
Csomag: 250 Darab
Csomag: 5000 Darab
Csomag: 10000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-03-02

ajánlás ismerősnek

Leírás

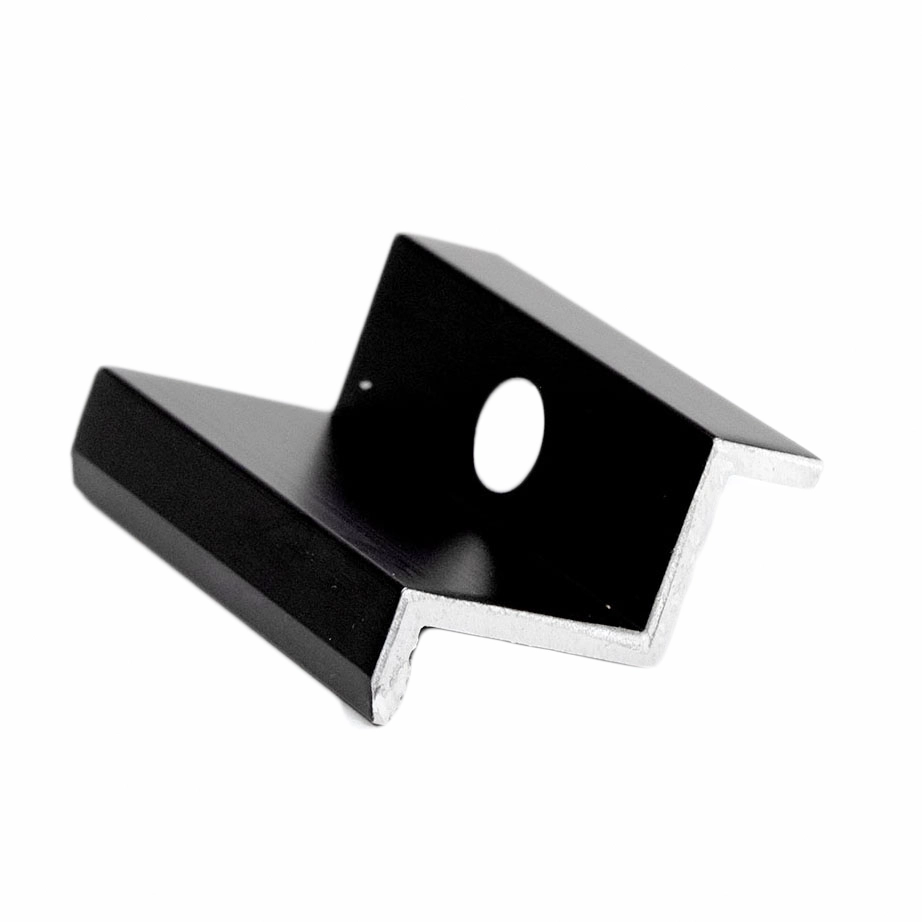

H30 oldalsó bilincs, fekete eloxált – PV végbilincs L50

H30 oldalsó (vég)bilincs a napelemes panelek külső élének rögzítésére, 30 mm keretmagasság esetén. 6060 alumíniumból készült, fekete eloxált felülettel, amely növeli a korrózióállóságot és esztétikus megjelenést biztosít a rendszernek.

H30 oldalsó bilincs technikai rajza – méretezett nézetek és izometrikus ábra

Felhasználás és beépítés

Az oldalsó bilincs a napelemes modulsorok végén alkalmazott záróelemként szolgál — mind lapos tetők, mind ferde tetők esetén. A panelek egymáshoz történő rögzítéséhez középső bilincseket kell használni. A készlet csak az alumínium bilincset tartalmazza — a csavart és az anyát külön kell beszerezni.

Kompatibilitás rögzítőprofilokkal

Alumínium profilok hatszögletű csavarhoz

Alumínium profilok T-csavarhoz

Trapézprofilok trapézlemez tetőkhöz

H30 oldalsó bilincs profil méretrajza – keresztmetszet részletes méretekkel

Méretek és technikai paraméterek

Szélesség: 26,8 mm

Teljes magasság: 32,8 mm

Munkamagasság (H): 30 mm

Hossz: 50 mm

Rögzítő furat: Ø8,5 mm (M8-as csavarhoz)

Falvastagság: 2,8 mm

Anyag: 6060 alumínium

Felület: fekete eloxálás

Szín: fekete

DIN 912 imbuszfejű csavar kiválasztása

Profil típusa	Csavar mérete
T-profil	M8x20
Hatszögletű profil	M8x20
Trapézhíd (csúszó nyereghez)	M8x20
Trapézhíd (hatszögletű csavarhoz)	M8x20

Az ajánlott meghúzási nyomatékot a napelemes panel gyártójának útmutatása szerint kell megválasztani.

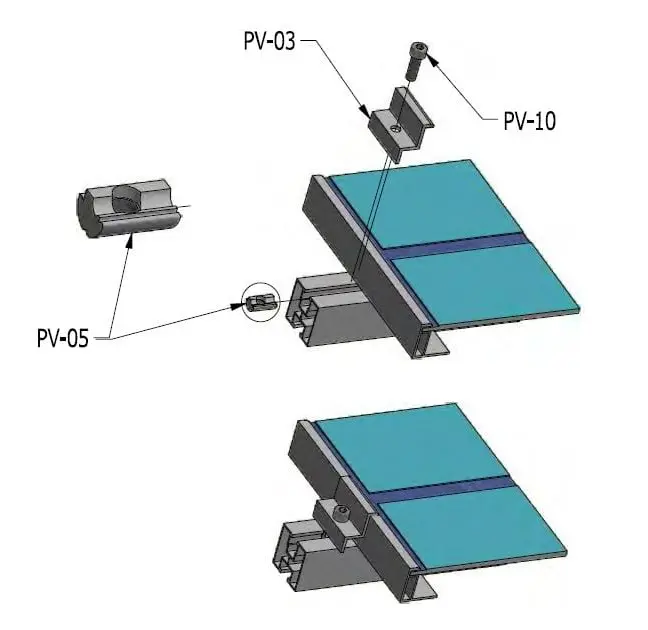

Az oldalsó bilincs beépítési vázlata csúszó nyereggel és csavarral alumínium profilon

A beépítési vázlat bemutatja, hogyan illeszkedik az oldalsó bilincs az alumínium profilra csúszó nyereg és imbuszfejű csavar segítségével. A bilincs rászorítja a napelemes modul élét, biztosítva a stabil és biztonságos rögzítést.

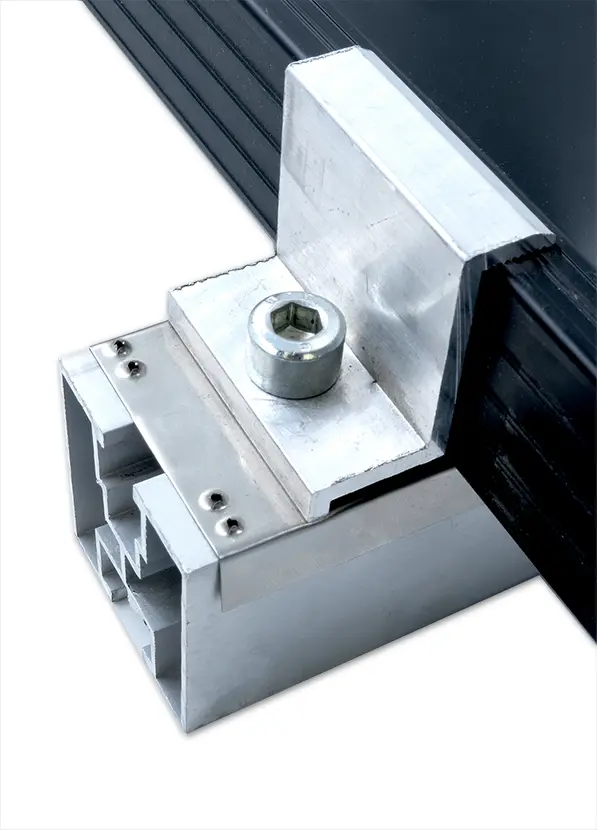

Csúszó nyeregek és csavarok beépítési útmutatója a napelemes rendszer alumínium profilján

Műszaki adatok

Bilincs típusa	Végső
Panel vastagság [mm]	30
Szín	Fekete
Földelőcsap	Nem
Kiegészítő tartozékok	Tartozék nélkül
