H-70 alumínium trapézhíd EPDM tömítéssel, napelemek trapézlemez tetőre történő rögzítéséhez. Keresztmetszet: 114 × 70 mm, hossz: 330 mm, falvastagság: 1,7–1,8 mm, tömeg: 1,32 kg/m. 6060-as alumíniumötvözet. Rögzítő csatorna közép- és végbilincsekhez.

Go to full description
with VAT without VAT
Price 1 859,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási Lehetőségek

Unavailable
Unavailable
Unavailable
Unavailable
db.
Availability:
Ideiglenesen nem elérhető

Leírás

H-70 alumínium trapézhíd EPDM tömítéssel, 330 mm – PV rögzítés trapézlemezhez

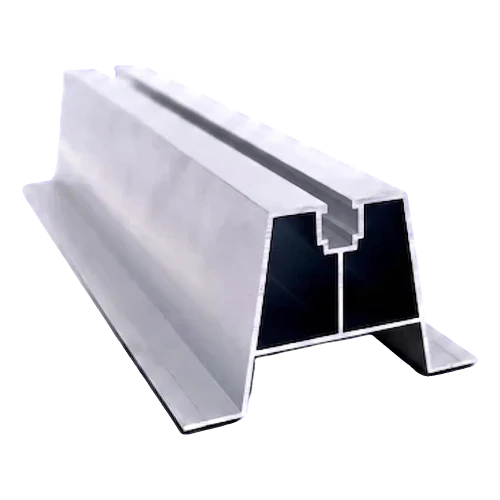

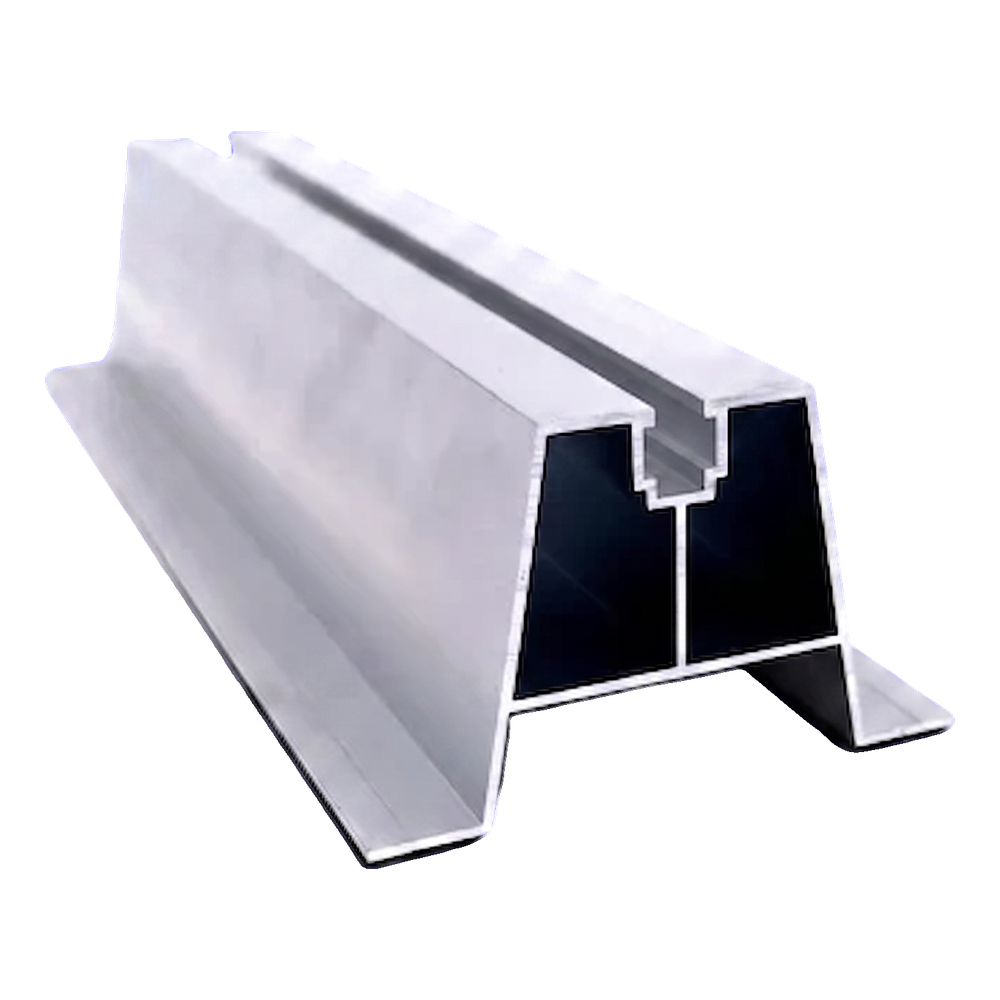

H-70 alumínium trapézhíd 330 mm – profil nézet a rögzítő csatornával
H-70 alumínium trapézhíd 330 mm – profil nézet a rögzítő csatornával

A H-70 trapézhíd EPDM tömítéssel egy alumínium híd profil, amelyet napelemek trapézlemez tetőkre történő közvetlen rögzítésére terveztek. A trapéz alakú keresztmetszet lekövezi a lemez hullámainak geometriáját, így a profil stabilan felfekszik a tetőfedésre további kiegyenlítő alátétek nélkül. A profil magassága megfelelő távolságot biztosít a modul és a tetőfelület között, lehetővé téve a levegő szabad áramlását a panel alatt — a természetes szellőzés hatékonyan elvezeti a hőt, ami jobb működési feltételeket eredményez a PV modulok számára. A felső rögzítő csatorna lehetővé teszi a végső és középső bilincsek rögzítését imbuszfejű csavarok és négyzetes anyák segítségével, a hidat a lemezhez rögzítő csavarok furatait pedig közvetlenül a tetőn, a szerelés során készítik el, ami lehetővé teszi a rögzítési pont pontos illesztését a lemez profiljához.

A H-70 trapézhíd előnyei

  • A panel és a tető közötti szellőzőrés segíti a modulok természetes hűtését, és csökkenti a hatásfok-csökkenést a forró napokon
  • A készletben található EPDM tömítés védi a tetőfedést a rögzítés pontján, és megakadályozza a víz bejutását a lemez alá
  • A korrózióálló 6060-as alumíniumötvözet — a profil nem igényel további korrózióvédelmet, és évekig megbízhatóan helytáll a kültéri körülmények között
  • A közép- és végbilincsekkel való kompatibilitás univerzális felhasználást biztosít a különböző rendszerkonfigurációkban
  • A rögzítő furatokat a tetőn készítik el — rugalmas illeszkedés a trapézlemez hullámhosszához

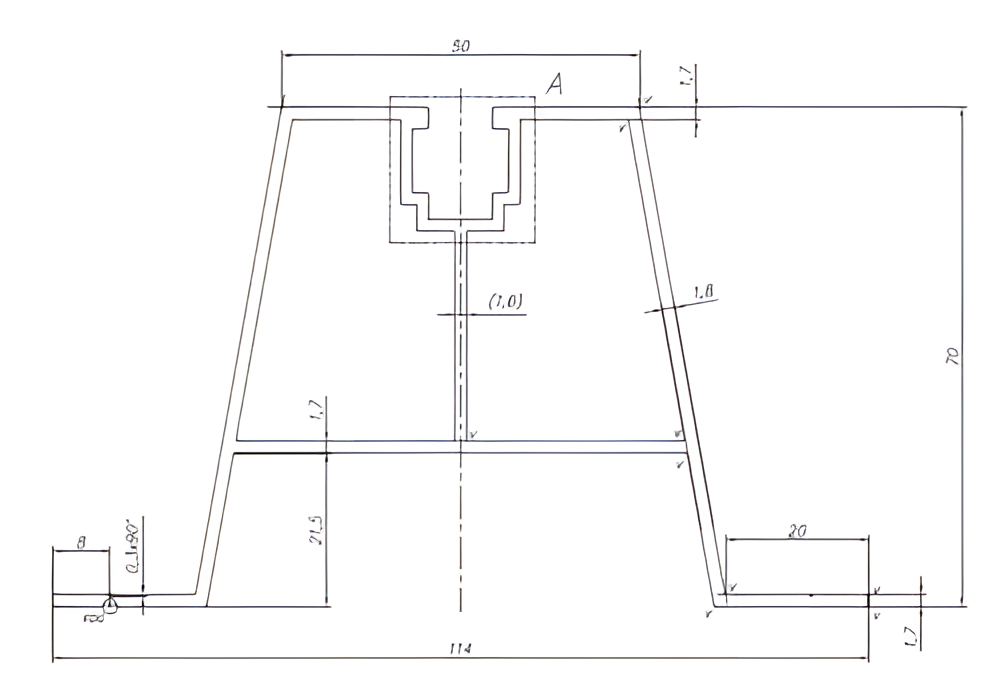

A H-70 trapézhíd keresztmetszetének műszaki rajza méretekkel
A H-70 trapézhíd keresztmetszetének műszaki rajza méretekkel

A profil trapéz keresztmetszettel és belső megerősítéssel rendelkezik — két függőleges válaszfal merevíti a konstrukciót, és a rögzített modulok terhelését a lemez hullámgerincére vezeti át. A profil felső részén található a rögzítő csatorna, amely a napelemmodulokat rögzítő bilincsek befogadására szolgál. A profil alapja stabilan felfekszik a trapézlemez hullámgerincein, az EPDM tömítés (a szerelési ábrán látható) pedig kitölti az egyenetlenségeket, és biztosítja a tömítettséget a rögzítési pontokon.

Videó a trapézhídról és a trapézlemez tetőn történő beépítés módjáról

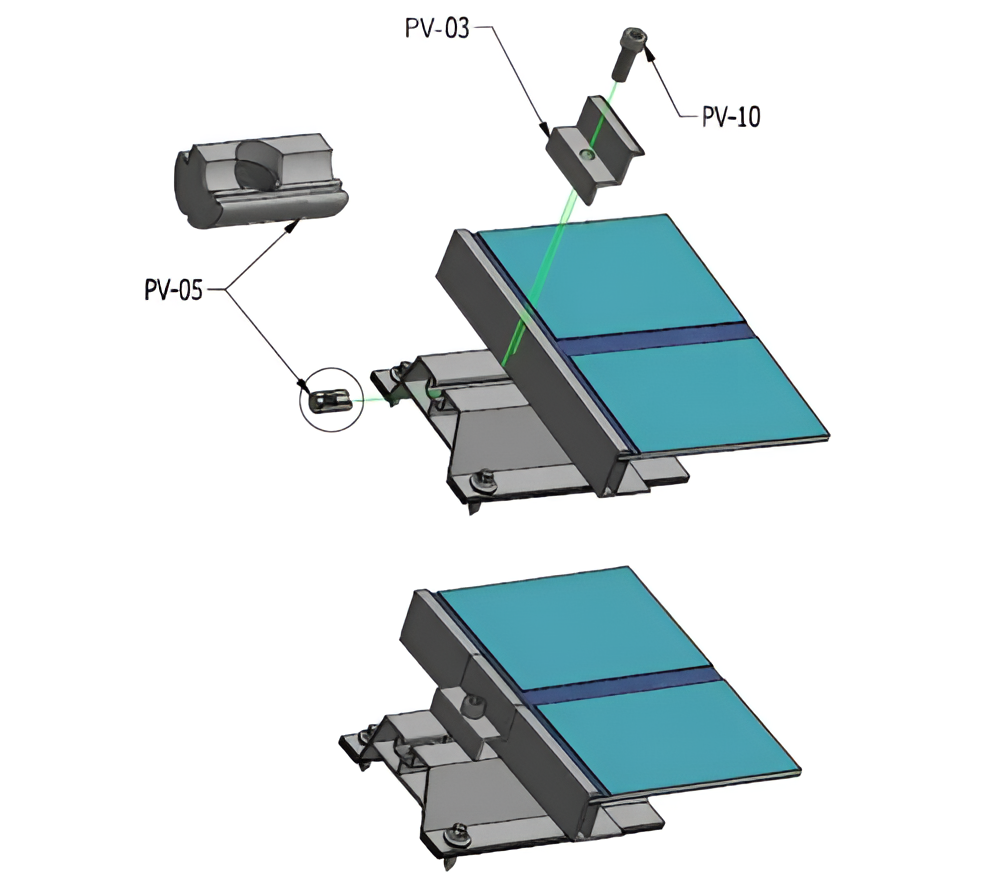

Napelem panel beépítési ábrája végbilinccsel a trapézhídon
Napelem panel beépítési ábrája végbilinccsel a trapézhídon

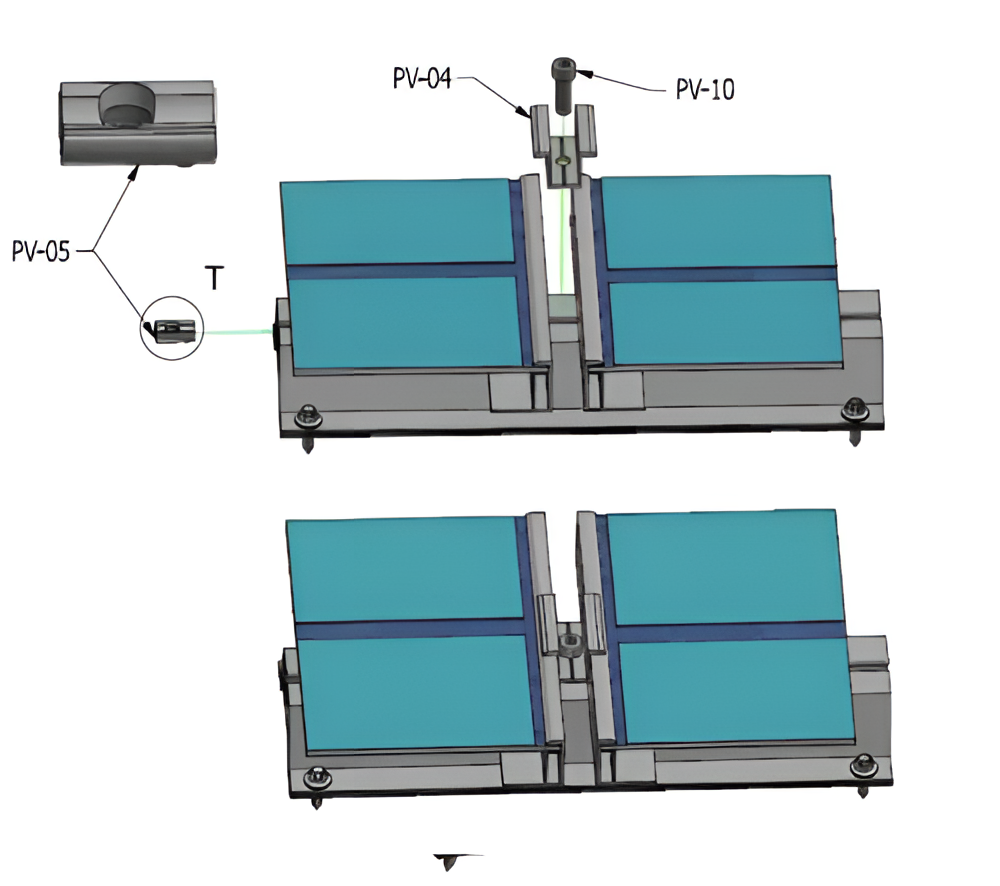

Két napelem panel beépítési ábrája középbilinccsel a trapézhídon
Két napelem panel beépítési ábrája középbilinccsel a trapézhídon

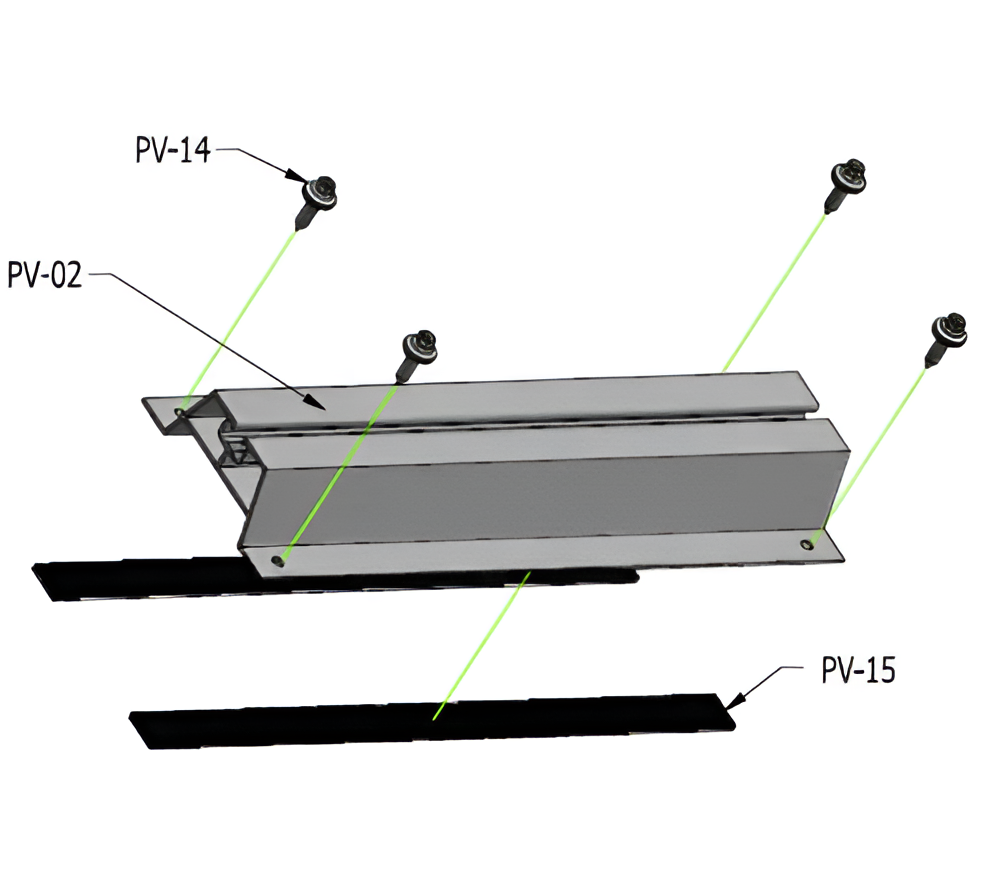

A trapézhíd lemezhez rögzítésének ábrája EPDM tömítéses csavarokkal
A trapézhíd lemezhez rögzítésének ábrája EPDM tömítéses csavarokkal
A trapézhíd vizualizációja piros trapézlemezre szerelve
A trapézhíd vizualizációja piros trapézlemezre szerelve

Méretek

Keresztmetszet (szélesség × magasság)114 × 70 mm
Hossz330 mm
Falvastagság1,7–1,8 mm
Tömeg méterenként1,32 kg/m

Anyag és kivitel

Anyag / ötvözet6060-as alumínium
EPDM tömítésa készletben

Beépítés és kompatibilitás

Rögzítő csatorna / horony típusafelső csatorna négyzetes anyás bilincsekhez
Kompatibilis csavarokimbuszfejű csavarok + négyzetes anyák
Tető / alapfelület típusatrapézlemez tetők
Rögzítés módjaa furatokat a tetőn készítik el a szerelés során

Egyéb paraméterek

Darab súlya0,65 kg
