H-40 alumínium trapézlemez híd EPDM tömítéssel, 330 mm – PV rögzítés trapézlemezhez

H-40 alumínium trapézlemez híd 330 mm – profil nézet szerelőcsatornával
H-40 alumínium trapézlemez híd 330 mm – profil nézet szerelőcsatornával

A H-40 trapézhíd EPDM tömítéssel egy alumínium hídprofil, amely fotovoltaikus modulok közvetlen rögzítésére szolgál trapézlemez fedésű tetőkön. 6060-as alumíniumötvözetből készült, a profil magas korrózióállóságot ötvöz jó mechanikai szilárdsággal, ami hosszú élettartamot biztosít a rendszer teljes üzemidejére. A profilt a trapézlemez hullámának tetején helyezik el, magassága pedig szabad légáramlást biztosít a panel alatt — a modulok természetes hűtése javítja a teljesítményt, és elválasztja a panelt a felmelegedett tetőfelülettől. A felső szerelőcsatorna lehetővé teszi a közép- és véglezáró bilincsek rögzítését hatlapfejű csavarok és négyszög anyák segítségével, ami rugalmasságot biztosít a szerelőcsapatnak a modulok elhelyezésénél.

Legfontosabb előnyök a szerelő számára

  • EPDM tömítés a csomagban — szoros illeszkedés a lemezhez további tömítőanyagok nélkül
  • A szerelőfuratokat helyszínen alakítják ki — szabad illesztés a csavarok osztásához az adott trapézlemez hullámosztásához, anélkül hogy különböző tetőprofilokhoz eltérő változatokat kellene rendelni
  • A 6060-as alumínium ellenáll a korróziónak és az időjárási hatásoknak
  • A profil alkalmas eloxálásra, ami további felületvédelmet biztosít
  • A profil magassága garantálja a modulok természetes szellőzését és a forró tetőfelülettől való elválasztásukat

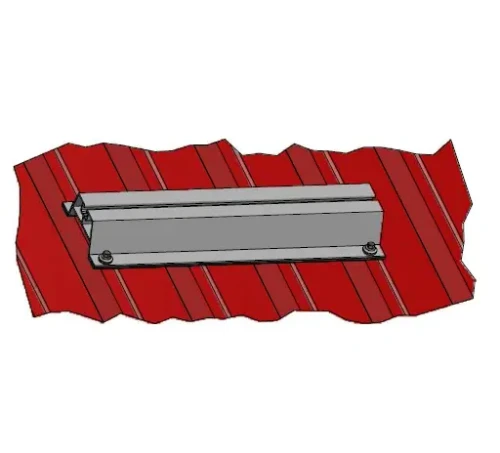

Trapézhíd trapézlemezre szerelve – szerelési vizualizáció
Trapézhíd trapézlemezre szerelve – szerelési vizualizáció

Szerelés trapézlemez fedésű tetőn

A trapézhidat közvetlenül a trapézlemez hullámának tetejére helyezik. Az EPDM tömítés biztosítja a profil szoros illeszkedését az aljzathoz, és megvédi a lemezt a rögzítés helyén történő sérüléstől. A profilt a tetőszerkezethez rögzítő csavarok furatait a helyszínen alakítják ki — ez lehetővé teszi a szerelő számára, hogy az osztást az adott lemezprofilhoz igazítsa. A fotovoltaikus paneleket a híd felső csatornájához közép- vagy véglezáró bilincsekkel rögzítik.

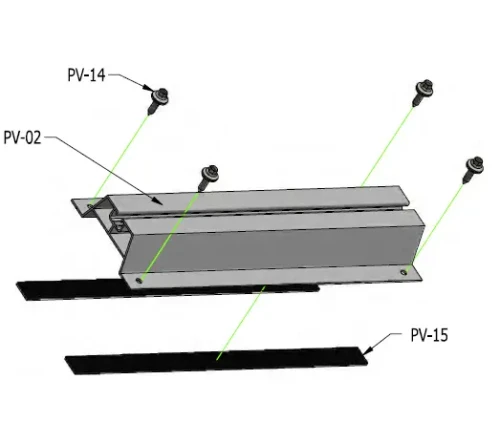

Szerelési vázlat a hídról EPDM tömítéssel és csavarokkal – robbantott nézet
Szerelési vázlat a hídról EPDM tömítéssel és csavarokkal – robbantott nézet

Kompatibilitás a bilincsrendszerrel

A profil a szerelési tartozékok széles skálájával kompatibilis. A közép- és véglezáró bilincseket a sín felső csatornájába helyezik, a hatlapfejű négyszög anyák pedig a kívánt pozícióban rögzítik őket. Az alábbi ábrák példakonfigurációkat mutatnak be véglezáró és középső bilincsek felhasználásával.

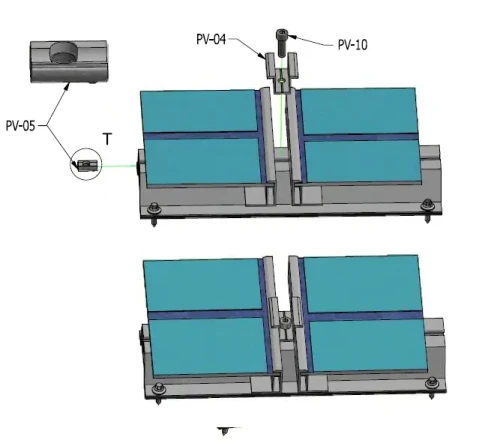

Szerelési vázlat a hídról véglezáró bilincsekkel – robbantott és összeszerelt nézet
Szerelési vázlat a hídról véglezáró bilincsekkel – robbantott és összeszerelt nézet

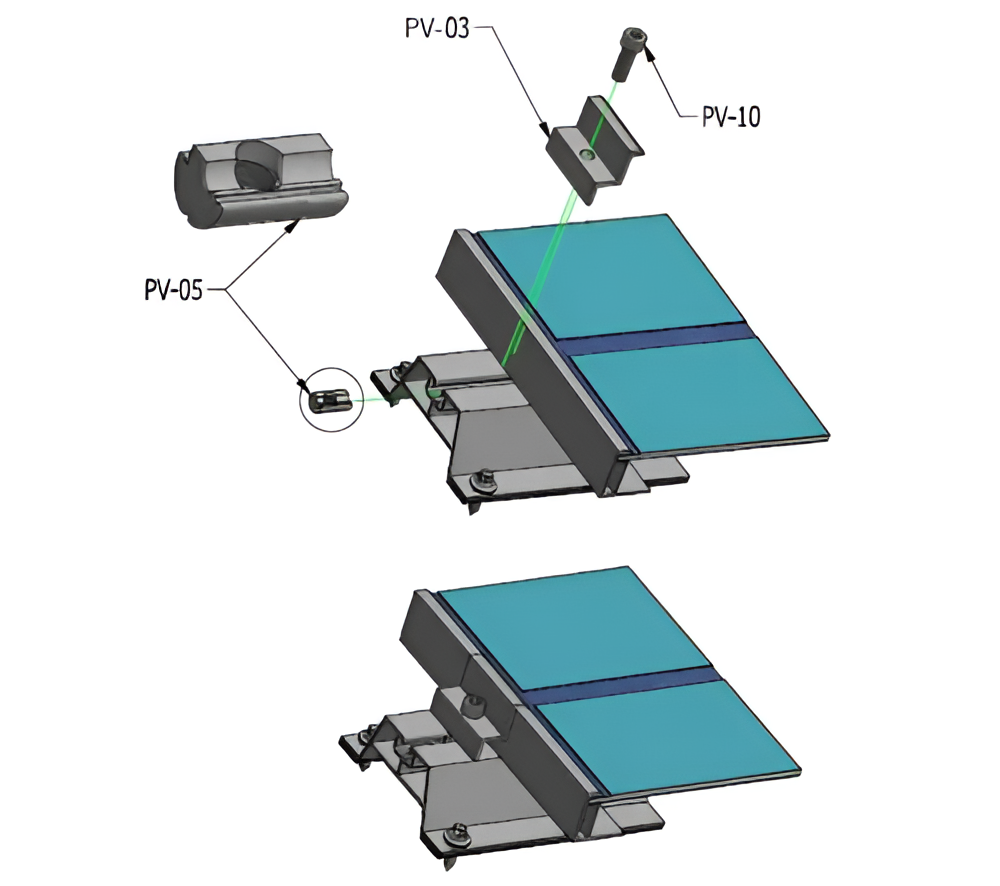

Szerelési vázlat a hídról középső bilincsekkel – dupla modul
Szerelési vázlat a hídról középső bilincsekkel – dupla modul
Videó a trapézhídról és a trapézlemez fedésű tetőn történő szerelés módjáról

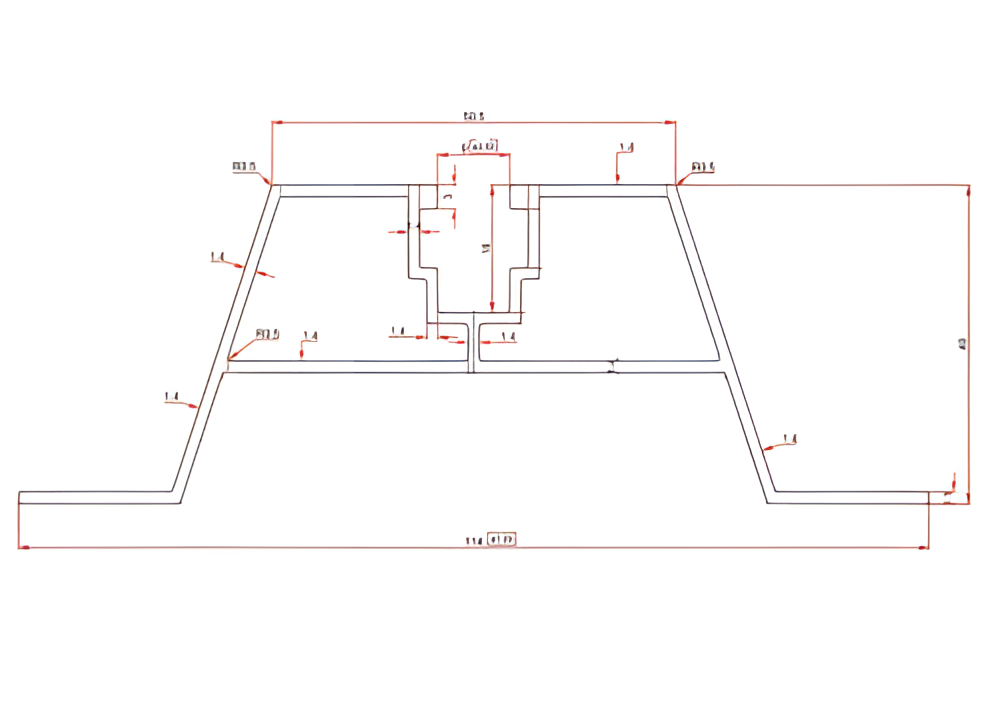

Műszaki rajz a H-40 trapézhíd keresztmetszetéről méretekkel
Műszaki rajz a H-40 trapézhíd keresztmetszetéről méretekkel

A profil felépítése szimmetrikus trapéz keresztmetszeten alapul, a tetején központi szerelőcsatornával. A lemezzel érintkező nagy felület stabilitást biztosít, az egyenletes falvastagság pedig megfelelő merevséget garantál alacsony tömeg mellett. Az egyenletes terheléseloszlás lehetővé teszi a bilincsek rögzítését a csatorna mentén bármely ponton.

Méretek

Keresztmetszet (szélesség × magasság)114 × 43 mm
Hossz330 mm
Falvastagság1,4 mm
Tömeg méterenként1,32 kg/m

Anyag és felület

Anyag / ötvözet6060-as alumínium
EPDM tömítésigen — a csomagban
Színezüst (natúr alumínium)

Szerelés és kompatibilitás

Szerelőcsatorna / horonytípusfelső csatorna négyszög anyák számára kialakított horonnyal
Kompatibilis csavarokhatlapfejű csavarok + négyszög anyák
Tető / aljzat típusatrapézlemez fedésű tetők
Rögzítés módjaközép- és véglezáró bilincsek a felső csatornában

Egyéb paraméterek

Darab tömege0,35 kg
