Végső szorítóbilincs H35 L50 - nyers földelő csappal
![[RDY] Végső szorítóbilincs H35 L50 - nyers földelő csappal PV-03-38 (1)](/environment/cache/images/productGfx_4051_500_500/RDY-Vegso-szoritobilincs-H35-L50---nyers-foldelo-csappal-PV-03-38-1.webp?overlay=1)
![[RDY] Végső szorítóbilincs H35 L50 - nyers földelő csappal PV-03-38 (1)](/userdata/public/gfx/4051/RDY-Vegso-szoritobilincs-H35-L50---nyers-foldelo-csappal-PV-03-38-1.png)
![[RDY] Végső szorítóbilincs H35 L50 - nyers földelő csappal PV-03-38 (2)](/userdata/public/gfx/4052/RDY-Vegso-szoritobilincs-H35-L50---nyers-foldelo-csappal-PV-03-38-2.webp)
![[RDY] Végső szorítóbilincs H35 L50 - nyers földelő csappal PV-03-38 (3)](/userdata/public/gfx/4053/RDY-Vegso-szoritobilincs-H35-L50---nyers-foldelo-csappal-PV-03-38-3.png)
![[RDY] Végső szorítóbilincs H35 L50 - nyers földelő csappal PV-03-38 (4)](/userdata/public/gfx/4054/RDY-Vegso-szoritobilincs-H35-L50---nyers-foldelo-csappal-PV-03-38-4.png)
termék nem elérhető
kívánságlistára
Leírás

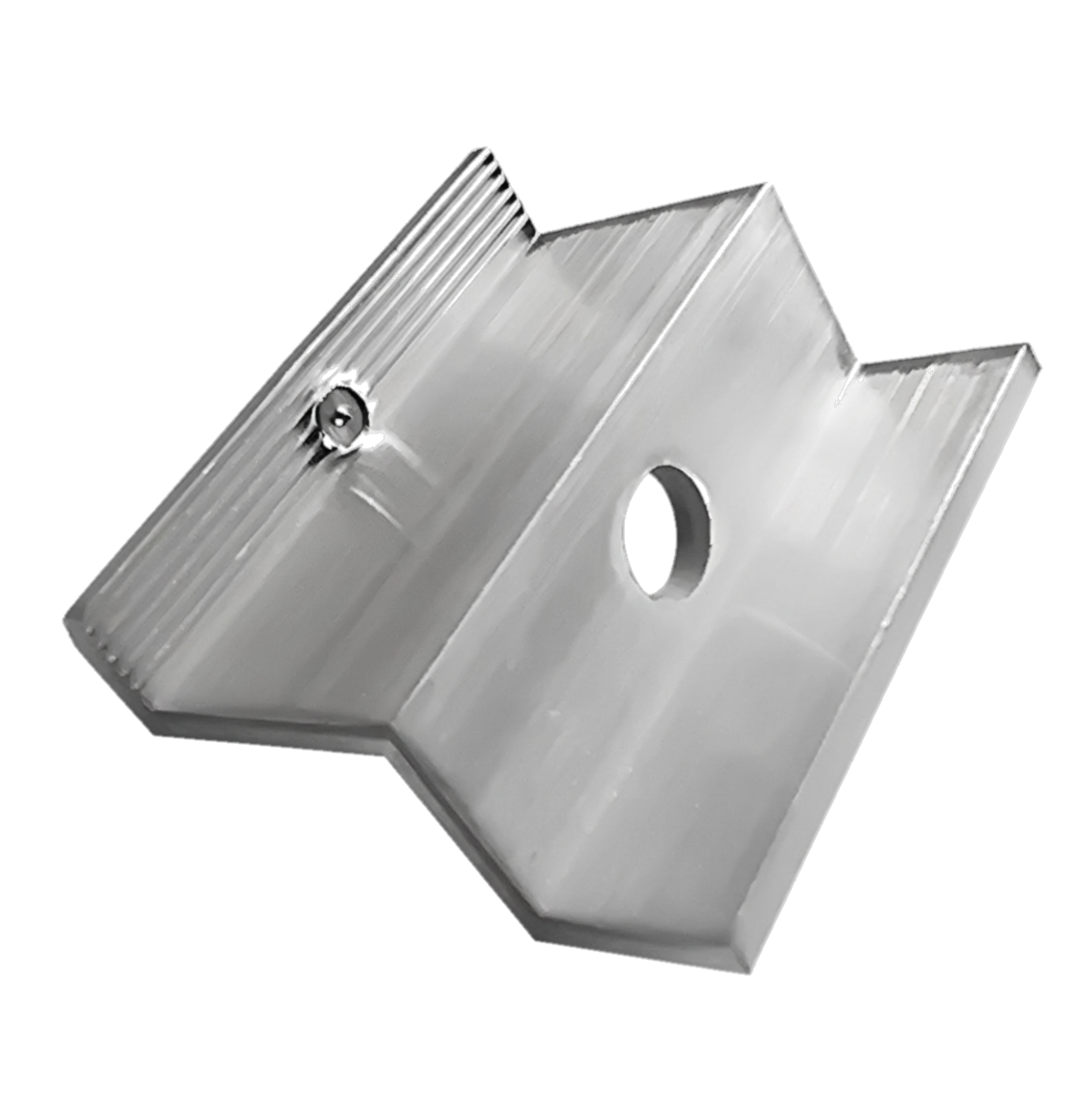

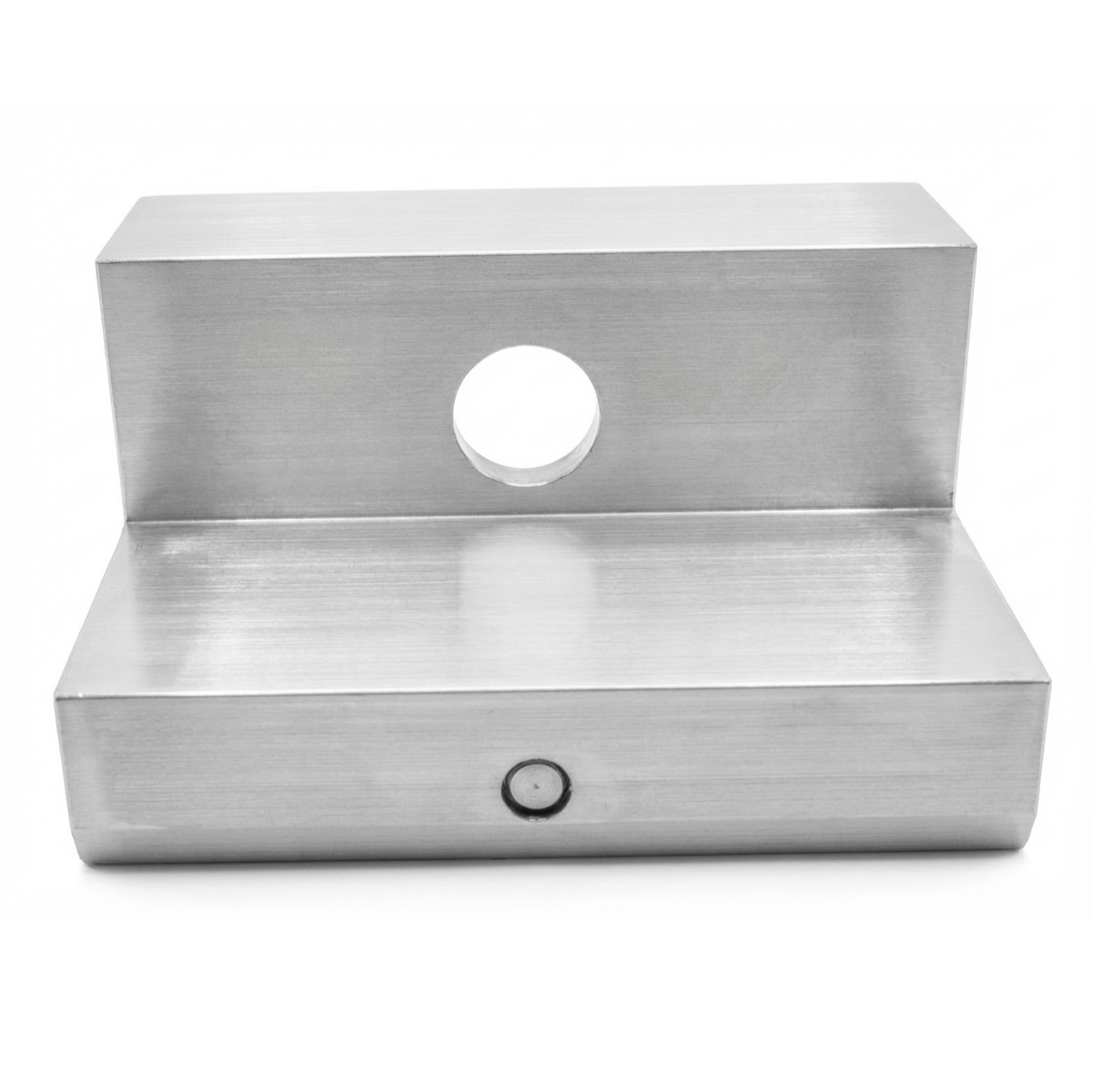

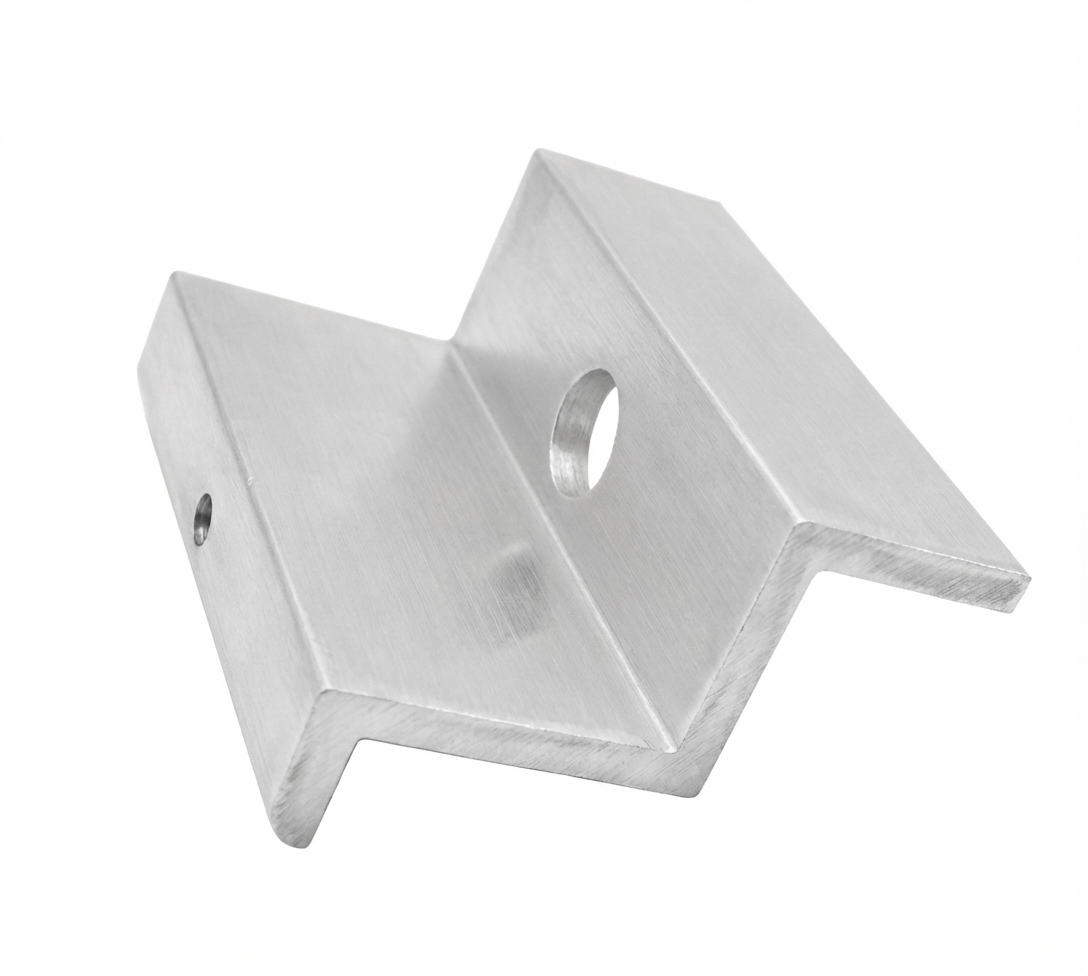

H35 L50 végbilincs - nyers földelő csappal
A H35 végbilincs földelő csappal professzionális rögzítőelem, amely 35 mm keretmagasságú fotovoltaikus modulok rögzítésére szolgál. Kiváló minőségű 6063-T66 alumíniumötvözetből készült, tartós és biztonságos rögzítést biztosít a napelemeknek a tartószerkezeten. Az elem felülete nyers, további védőbevonatok nélkül, ami precíz és megbízható potenciálkiegyenlítést tesz lehetővé a rendszer elemei között.
A bilincs megkülönböztető jellemzője az integrált földelő csap, amely gyors és hatékony potenciálkiegyenlítést tesz lehetővé a fotovoltaikus modul és a tartószerkezet között. Meghúzáskor a csap átszúrja a keret eloxált rétegét, biztosítva a kapcsolat folytonosságát. Ez a megoldás nemcsak megkönnyíti a szerelést – kiküszöbölve a külön földelő alátétek használatának szükségességét –, hanem jelentősen lerövidíti a telepítési időt, és magas szintű biztonságot és hatékonyságot kínál az egész rendszer számára.
Ez az innovatív megoldás támogatja a villámvédelmi és túlfeszültség-védelmi rendszereket, különösen hasznos fotovoltaikus rendszerekben. A földelő csapos végbilincs ideális egyedi vagy szélső pozíciókban szerelt panelek számára.

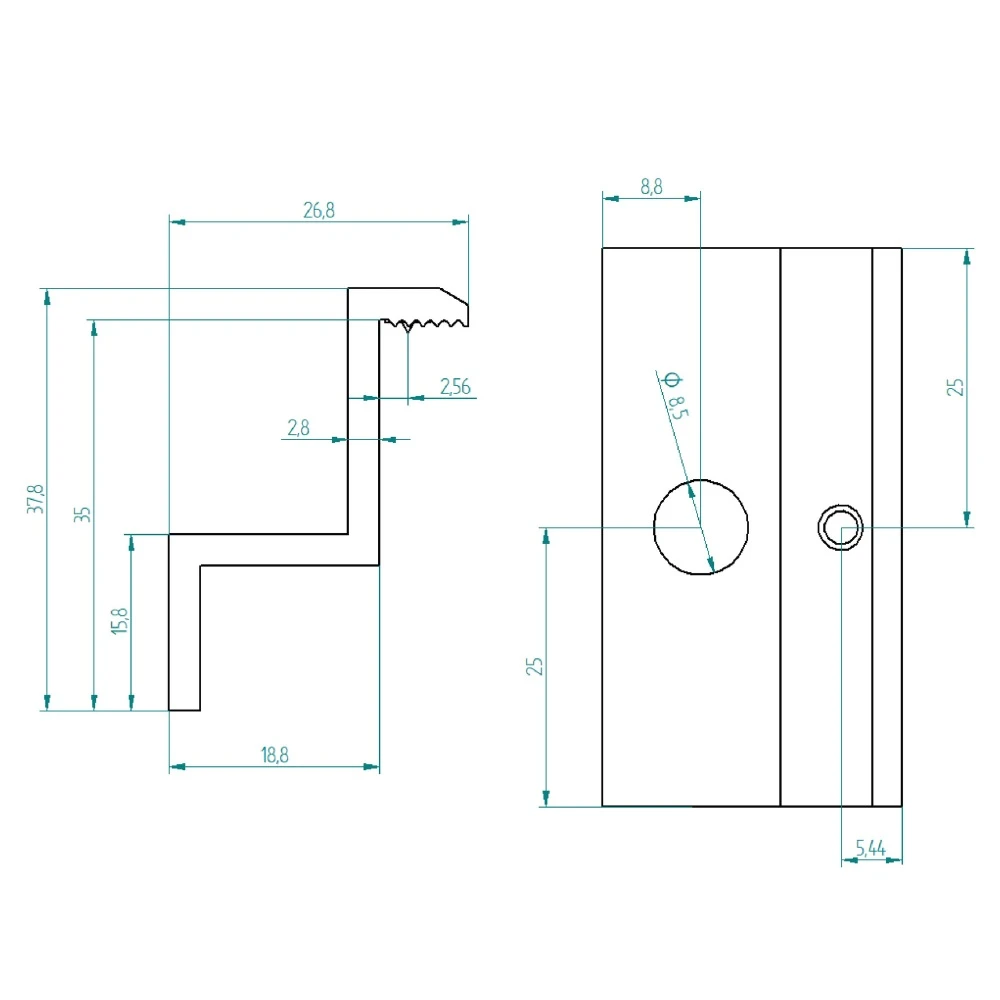

Műszaki adatok
- Modul keretmagasság: 35 mm
- Teljes magasság: 37,8 mm
- Rögzítőnyílás átmérője: 8,5 mm (M8)
- Anyag: 6063-T66 alumínium
- Felületkezelés: nyers
- Ajánlott meghúzási nyomaték: a PV modul gyártójának dokumentációja szerint
- Használt csavarok: M8
Alkalmazás A végbilincs fontos rögzítőelem napelem-telepítésekben – a sor szélső paneljeit rögzíti az alumínium profilhoz. A termék lapos és ferde tetőkön történő napelem-szereléshez készült. Használja a végbilincsot minden sor elején és végén a panelek rögzítéséhez. A sorban szomszédos panelek között közbenső bilincseket kell használni.
Kompatibilitás
- Hatlapfejű csavarokhoz alkalmas alumínium profilok
- T-csavarokhoz alkalmas alumínium profilok
- Trapéz profilok trapézlemez tetőkhöz
Előnyök
- Kiváló minőségű anyag – 6063-T66 alumíniumból készült, nagy ellenállóképességgel rendelkezik az időjárási viszonyokkal szemben
- Tartósság – a kiváló minőségű kivitelezés garantálja a fotovoltaikus panelek szerkezetének tartós rögzítését
- Korrózióállóság – ellenáll a külső hatásoknak és a korróziónak
- Mechanikai szilárdság – ellenáll az ütéseknek és mechanikai sérüléseknek
- Beépített földelés – a földelő csap kiküszöböli a földelő alátétek használatának szükségességét, ami lerövidíti az időt és növeli a szerelés kényelmét
- Potenciálkiegyenlítés – biztosítja az elektromos érintkezés folytonosságát a modul és a tartószerkezet között
- Ideális egyedi panelek számára – kiváló megoldás egyedileg vagy szélső pozíciókban szerelt modulok számára
Szerelési útmutató
- Rögzítse a bilincsot a szerelősínre csúszóbetét és M8 csavar segítségével
- Helyezze a szélső fotovoltaikus panelt a bilincs területére, ügyelve arra, hogy a földelő csap érintkezzen a modul keretével
- Húzza meg a csavart a PV modul gyártójának ajánlásai szerint
- Minden panelsorhoz legalább négy végbilincs szükséges – kettő a sor elején, kettő a végén
- Ne használjon eloxált vagy lakkozott végbilincseket csappal. Ilyen esetben használjon csap nélküli végbilincsot és speciális érintkezőlemezt, amely a panel kerete és az alumínium profil közé kerül
Csomag tartalma H35 végbilincs földelő csappal. Figyelem: a csavarokat, anyákat és csúszóbetéteket külön kell megvásárolni.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Műszaki adatok
| Bilincs típusa | Végső |
| Panel vastagság [mm] | 35 |
| Szín | Ezüst |
| Földelőcsap | Igen |
| Kiegészítő tartozékok | Tartozék nélkül |
