Végső rögzítő bilincs H40 L50 - nyers földelő csappal
![[RDY] Végső rögzítő bilincs H40 L50 - nyers földelő csappal PV-03-80 (1)](/environment/cache/images/productGfx_4045_500_500/RDY-Vegso-rogzito-bilincs-H40-L50---nyers-foldelo-csappal-PV-03-80-1.webp?overlay=1)
![[RDY] Végső rögzítő bilincs H40 L50 - nyers földelő csappal PV-03-80 (1)](/userdata/public/gfx/4045/RDY-Vegso-rogzito-bilincs-H40-L50---nyers-foldelo-csappal-PV-03-80-1.png)
![[RDY] Végső rögzítő bilincs H40 L50 - nyers földelő csappal PV-03-80 (2)](/userdata/public/gfx/4046/RDY-Vegso-rogzito-bilincs-H40-L50---nyers-foldelo-csappal-PV-03-80-2.webp)
![[RDY] Végső rögzítő bilincs H40 L50 - nyers földelő csappal PV-03-80 (3)](/userdata/public/gfx/4047/RDY-Vegso-rogzito-bilincs-H40-L50---nyers-foldelo-csappal-PV-03-80-3.png)
termék nem elérhető
kívánságlistára
Leírás

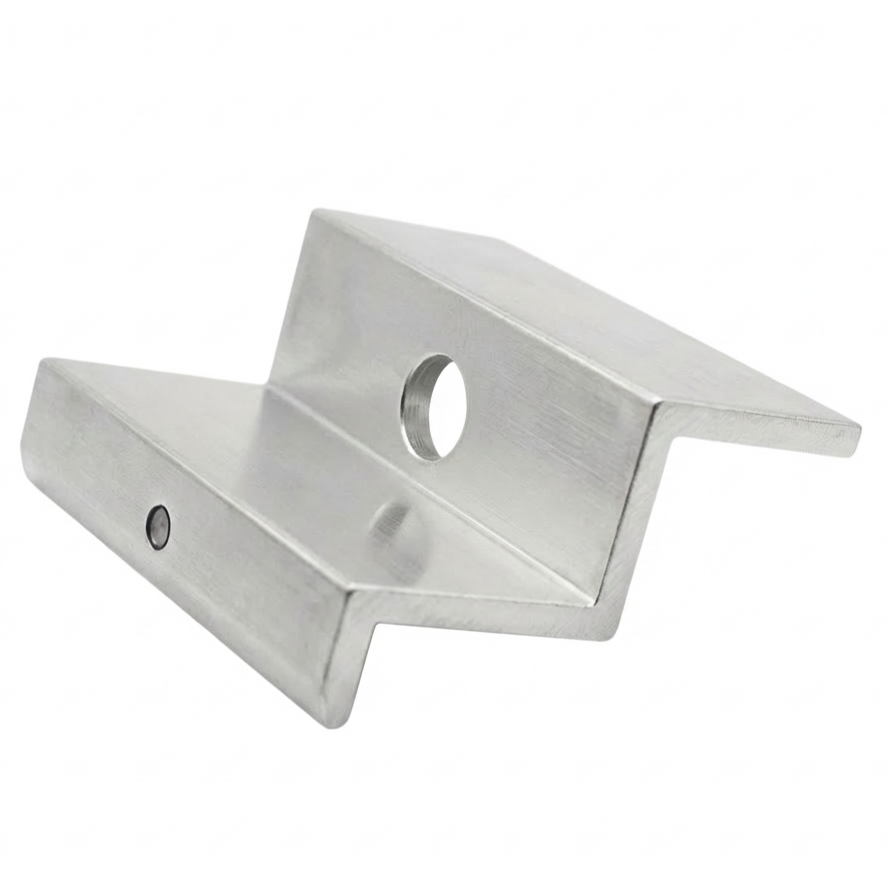

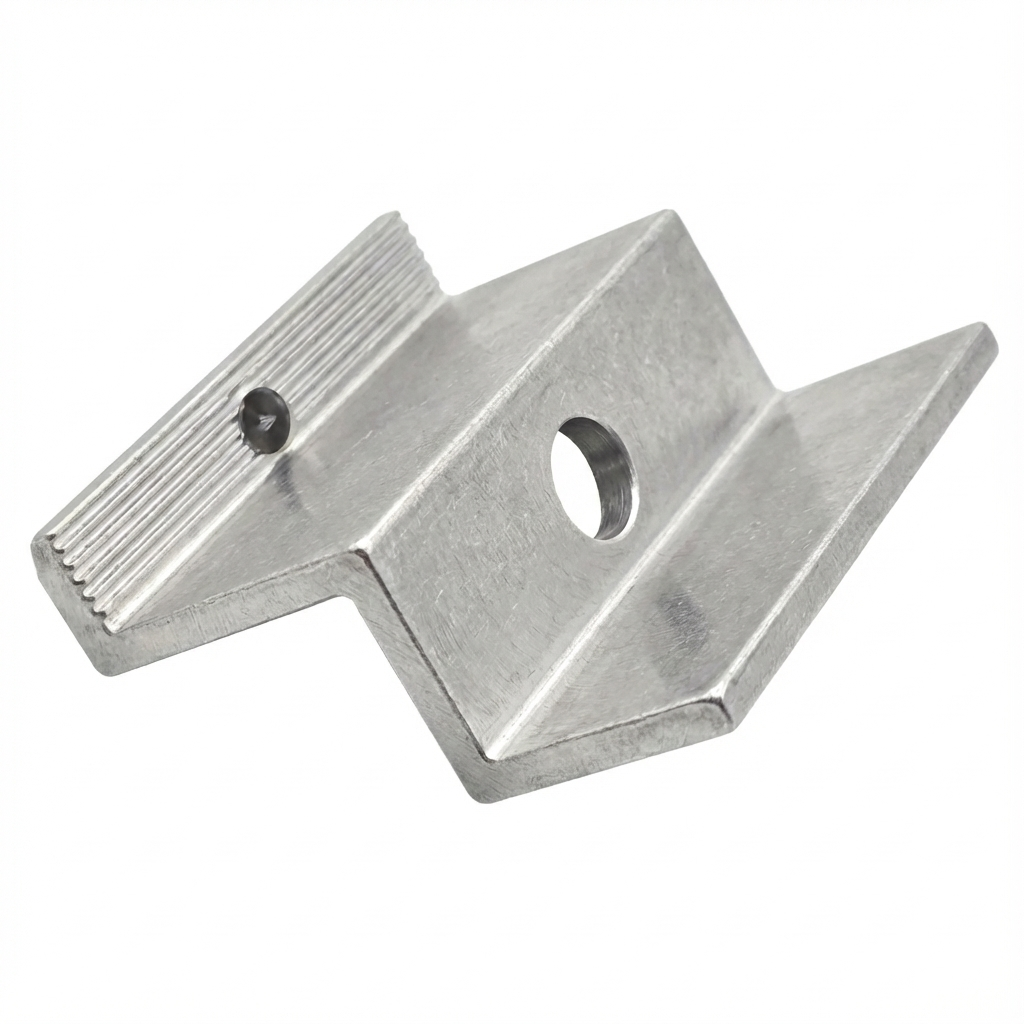

Végszorító H40 L50 - nyers földelő csappal
A H40 végszorító földelő csappal professzionális rögzítőelem, amely 40 mm keretmagasságú fotovoltaikus modulok rögzítésére szolgál. Kiváló minőségű 6063-T66 alumíniumötvözetből készült, tartós és biztonságos rögzítést biztosít a napelemek számára a tartószerkezeten. Az elem felülete nyers, további védőbevonat nélkül, ami pontos és megbízható potenciálkiegyenlítést tesz lehetővé a rendszer elemei között.
Ennek a szorítónak a megkülönböztető jellemzője az integrált földelő csap, amely gyors és hatékony potenciálkiegyenlítést tesz lehetővé a fotovoltaikus modul és a tartószerkezet között. Meghúzáskor a csap átszúrja a keret eloxált rétegét, biztosítva a folyamatos elektromos kapcsolatot. Ez a megoldás nemcsak megkönnyíti a szerelést – kiküszöbölve a külön földelő alátétek szükségességét –, hanem jelentősen lerövidíti a telepítési időt is, és magas szintű biztonságot és hatékonyságot kínál az egész rendszer számára.
Ez az innovatív megoldás támogatja a villámvédelmi és túlfeszültség-védelmi rendszereket, különösen hasznos fotovoltaikus rendszerekben. A földelő csapos végszorító ideális egyedi vagy szélső pozíciókban sorban szerelt panelek számára.

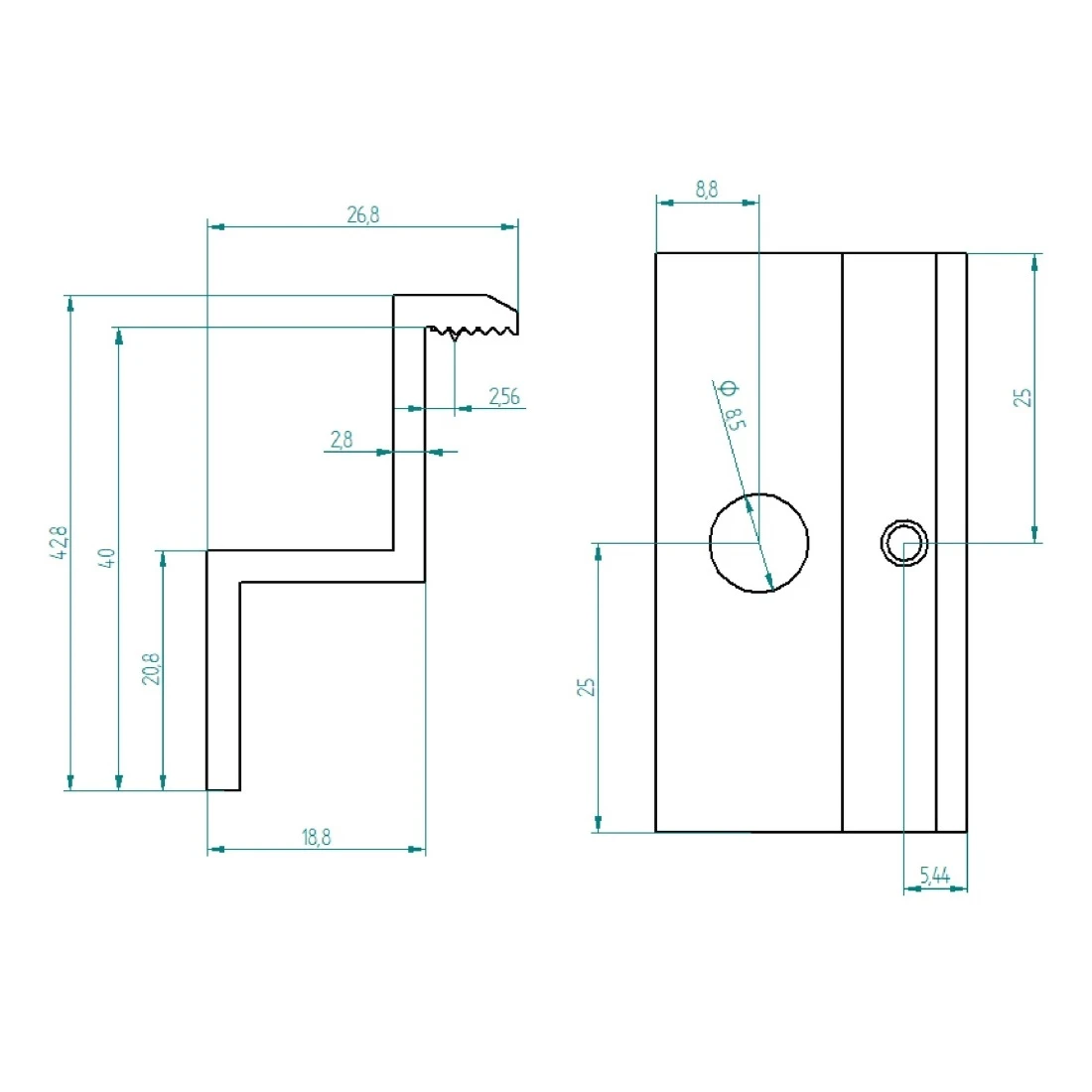

Műszaki adatok
- Modul keretmagasság: 40 mm
- Teljes magasság: 42,8 mm
- Szerelőnyílás átmérője: 8,5 (M8)
- Anyag: alumínium EN AW 6063-T66
- Felületkezelés: nyers
- Ajánlott meghúzási nyomaték: a PV modul gyártójának dokumentációjában megadott érték szerint
- Használt csavarok: M8
Alkalmazás
A végszorító fontos rögzítőelem a napelemes telepítésekben – a szélső panelek alumínium profilhoz történő rögzítésére szolgál a sorban. A termék lapos és ferde tetőkön történő napelem-telepítéshez készült. Használja a végszorítót a panelek rögzítésére minden sor elején és végén. A sorban szomszédos panelek között középső szorítókat kell használni.
Kompatibilitás
- Hatlapfejű csavarokhoz igazított alumínium profilok
- T-típusú csavarokhoz való alumínium profilok
- Trapézprofilok trapézlemez tetőkhöz
Előnyök
- Kiváló minőségű anyag – EN AW 6063-T66 alumíniumból készült, nagy ellenállóképességgel rendelkezik az időjárási viszonyokkal szemben
- Tartósság – a kiváló kivitelezési minőség garantálja a fotovoltaikus panelek szerkezetének tartós rögzítését
- Korrózióállóság – ellenáll a külső hatásoknak és a korróziónak
- Mechanikai szilárdság – ellenáll az ütéseknek és mechanikai sérüléseknek
- Beépített földelés – a földelő csap kiküszöböli a földelő alátétek használatának szükségességét, ami lerövidíti az időt és növeli a szerelés kényelmét
- Potenciálkiegyenlítés – biztosítja az elektromos érintkezés folytonosságát a modul és a tartószerkezet között
- Ideális egyedi panelek számára – kiváló megoldás egyedileg vagy szélső pozíciókban sorban szerelt modulok számára
Szerelési útmutató
- Szerelje fel a szorítót a szerelősínre csúszóanya és M8 csavar segítségével
- Helyezze el a szélső fotovoltaikus panelt a szorító területén, ügyelve arra, hogy a földelő csap érintkezzen a modul keretével
- Húzza meg a csavart a PV modul gyártójának ajánlásai szerint
- Minden panelsorhoz minimum négy végszorító szükséges – kettő a sor elején, kettő a végén
- Ne használjon csapos eloxált vagy lakkozott végszorítókat. Ilyen esetben használjon csap nélküli végszorítót és speciális érintkezőlemezt, amelyet a panel kerete és az alumínium profil közé kell szerelni
Csomag tartalma H40 végszorító földelő csappal. Figyelem: a csavarokat, anyákat és csúszóanyákat külön kell megvásárolni.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Műszaki adatok
| Bilincs típusa | Végső |
| Panel vastagság [mm] | 40 |
| Szín | Ezüst |
| Földelőcsap | Igen |
| Kiegészítő tartozékok | Tartozék nélkül |
