Végső oszlop jobb/bal fi 42,4x1060mm AISI304 2 üvegfogó padlóra szerelhető
termék nem elérhető
kívánságlistára
Leírás

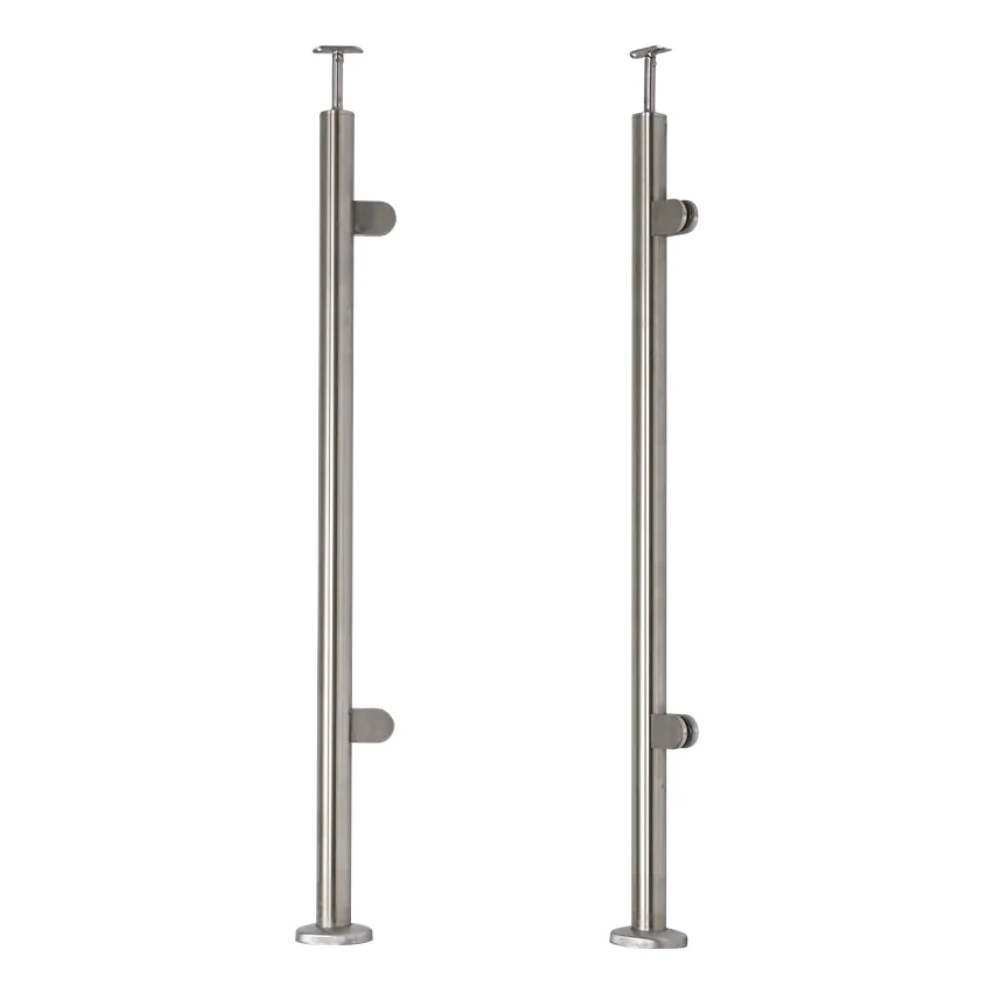

Rozsdamentes acél végső korlátoszlop fi 42,4 mm üvegfogókkal
Jobb/bal végső korlátoszlop rozsdamentes AISI 304 acélból szatinált (csiszolt) kivitelben. Komplett készlet erkély- és lépcsőkorlátok építéséhez üvegkitöltéssel. A padlóba szerelhető oszlop 2 üvegfogóval, korlátcsatlakozóval és takarórzettel van felszerelve — gyors telepítésre kész.
Az oszlop főbb jellemzői
- Anyag: AISI 304 rozsdamentes acél — magas korrózióállóság és mechanikai szilárdság
- Kivitel: szatinált (csiszolt)
- Oszlop átmérője: ø 42,4 mm, falvastagság: 2 mm
- Oszlop magassága: 1060 mm
- Teljes magasság korláttal: 1102,4 mm
- Típus: végső jobb/bal — univerzális, különböző építészeti projektekhez alkalmas
- Szerelési mód: padlóba
- Üvegfogók: 2 db
- Üvegvastagság tartomány: 6–10,76 mm (a készletben 8 mm-es üveggumi található)
- Tömeg: 3,2 kg
Az üvegfogók elhelyezése az oszlopon
Az üvegfogók szimmetrikusan vannak elhelyezve az oszlopon. Az oszlop felső élétől a felső fogó tengelyéig a távolság 200 mm, a fogók tengelytávolsága 610 mm, az alsó fogótól az alapig pedig 250 mm. A fogók szerelési furatai: 2× M8.
A készlet tartalma
- Oszlop fi 42,4 × 2 mm, magasság 1060 mm
- Korlátcsatlakozó (felső konzol) — magasság 80 mm, csap ø 14 mm, ø 42,4 mm korláthoz illeszkedő
- Üvegfogók — 2 db, méretek 50 × 40 × 40 mm, szerelési furat ø 8,5 mm
- Takarórzet (rozetta) — átmérő 105 mm, magasság 20 mm, furat ø 42,4 mm
- Komplett 8 mm-es üveggumi készlet
Az üvegfogó méretei
- Teljes hossz: 50 mm, szerelési rész: 38 mm
- Magasság: 40 mm
- Szélesség: 40 mm
- Üveglap vastagság tartomány: 6–10,76 mm
- Üvegél távolsága a rögzítő tengelytől: 16 mm
- Szerelési furat átmérője: ø 8,5 mm

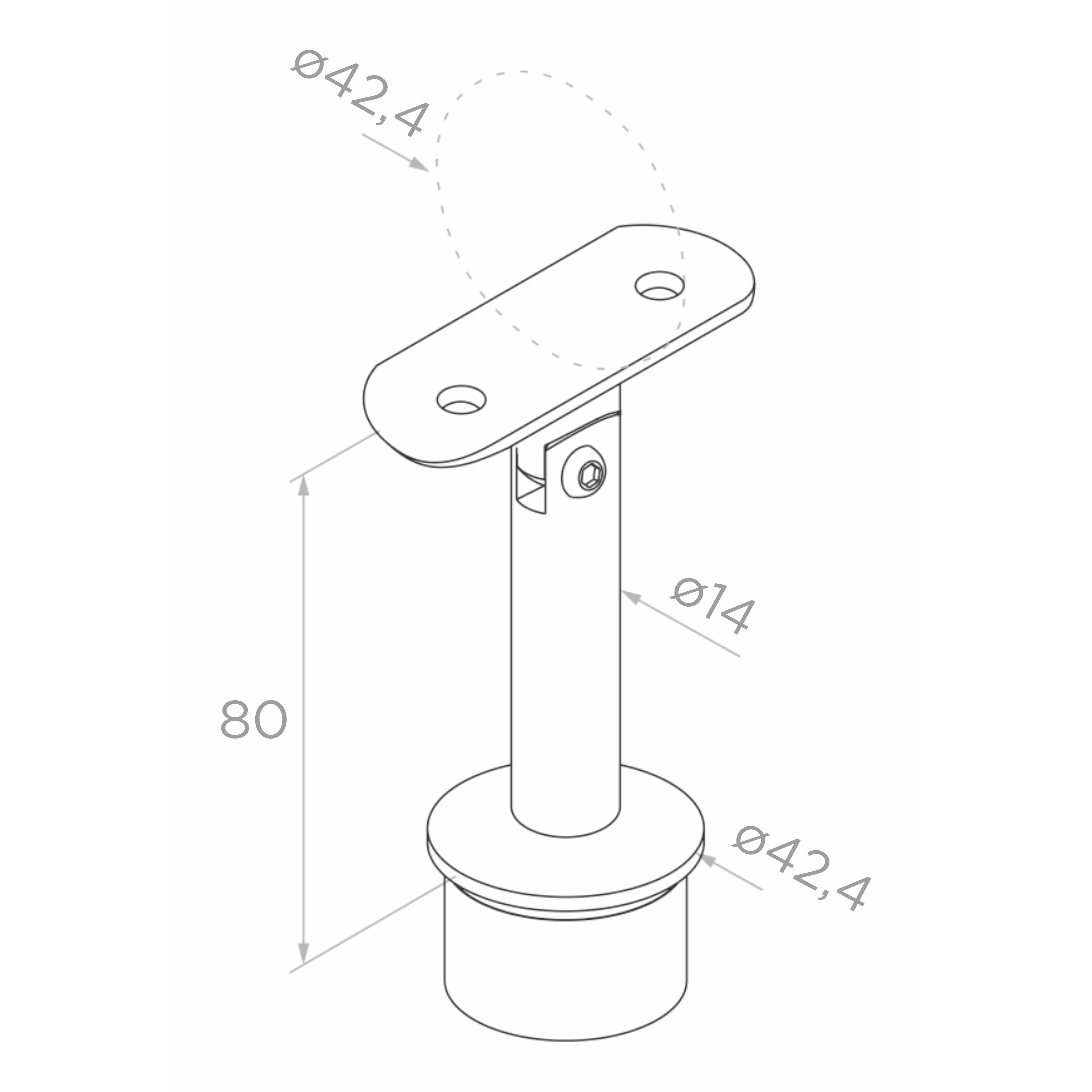

Korlátcsatlakozó (felső konzol)
Állítható korlátcsatlakozó 80 mm magassággal és ø 14 mm csappal, amely az oszlopcső belsejébe kerül. A felső platform ø 42,4 mm korláthoz illeszkedik, dőlésszög beállítási lehetőséggel. Ez megkönnyíti a korlát szerelését, és az oszlop a speciális építési körülményekhez igazítható. Egyenetlen padló esetén az oszlop tovább rövidíthető.

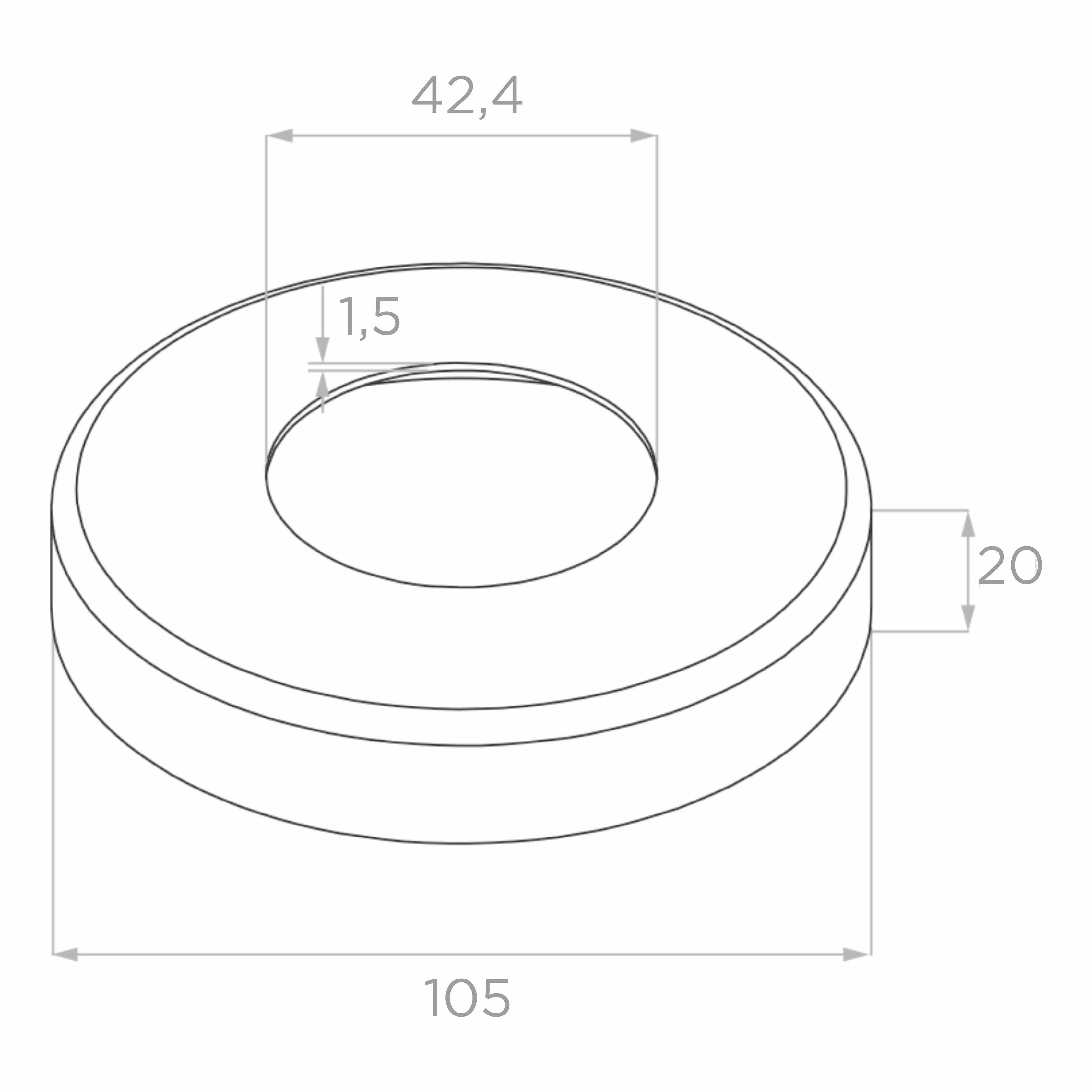

Takarórzet (rozetta)
Díszítő rozetta 105 mm külső átmérővel és 20 mm magassággal, amely esztétikusan takarja az oszlop padlóba való szerelési helyét. Belső furat ø 42,4 mm, karimanyag vastagság 1,5 mm.

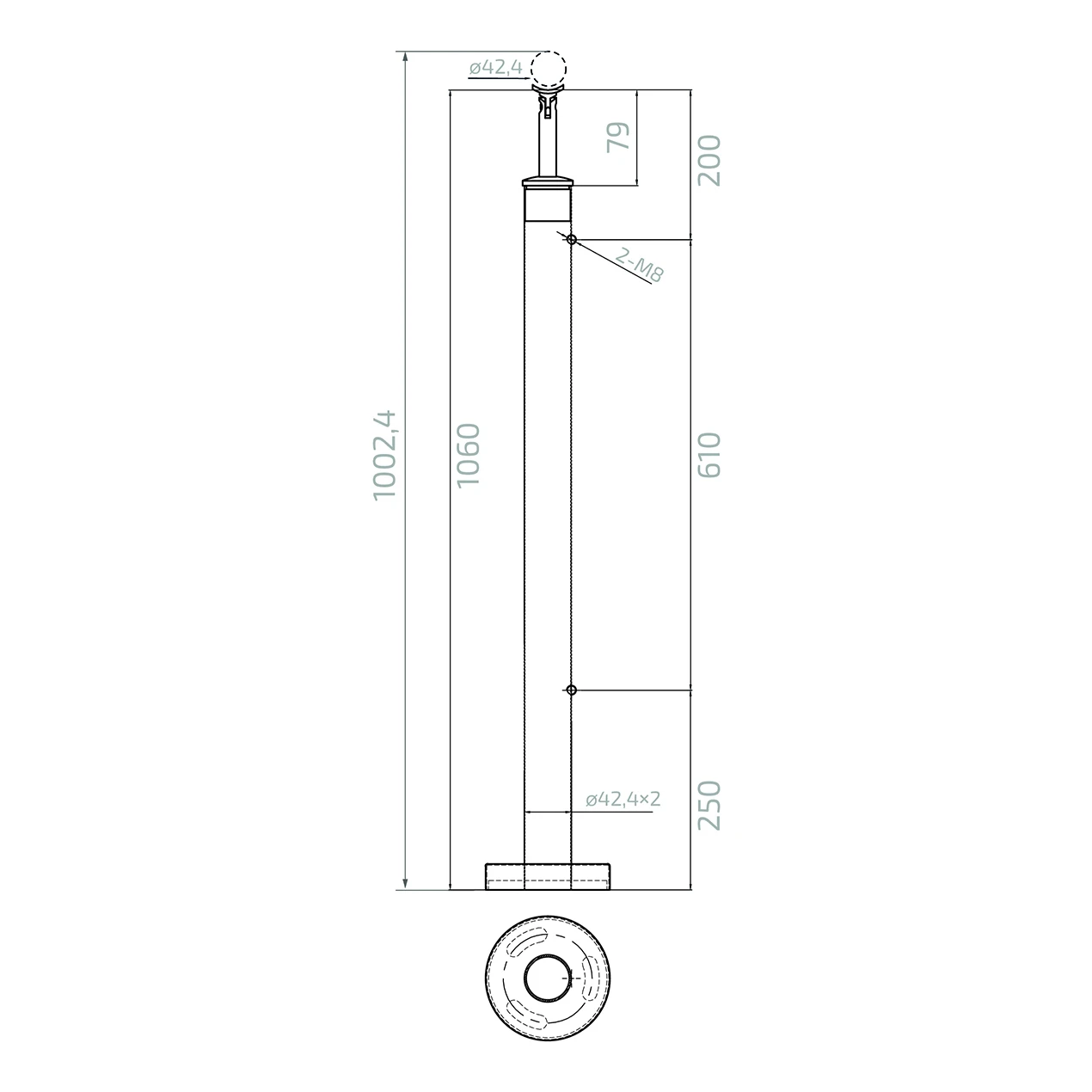

Az oszlop szerelési méretei
- Cső átmérője: ø 42,4 × 2 mm
- Oszlopcső magassága: 1060 mm
- Magasság az alaptól a korlát tengelyéig: 1002,4 mm
- Korlátkonzol magassága: 79 mm
- Távolság felső fogó – oszlop teteje: 200 mm
- Fogók távolsága (tengely–tengely): 610 mm
- Távolság alsó fogó – alap: 250 mm
- Fogók szerelési furatai: 2× M8
- Korlát átmérője: ø 42,4 mm
Fontos szerelési információ
A termékhez mellékelt csatlakozók és korlátfogások nincsenek tartósan rögzítve. Javasolt rozsdamentes acélhoz való anaerob ragasztó használata a megfelelő rögzítés biztosításához. A 8 mm-től eltérő vastagságú üveglap szerelése esetén megfelelő méretű gumitömítésekről kell gondoskodni.
Műszaki adatok
| Anyag | AISI 304 |
| Felületkezelés | Szatén |
| Rögzítési rendszer | 42,4 mm |
