Végső H30 L50 szorítóbilincs - nyers földelő csappal
termék nem elérhető
kívánságlistára
Leírás

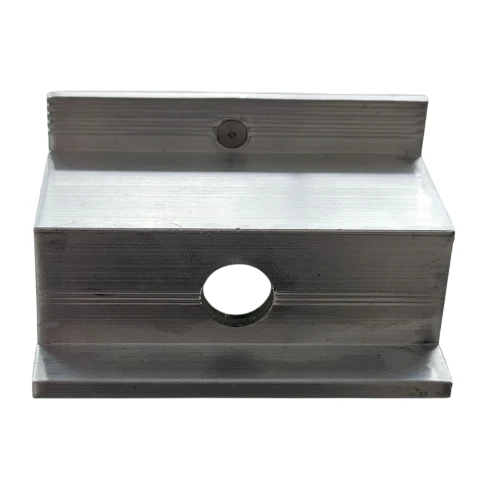

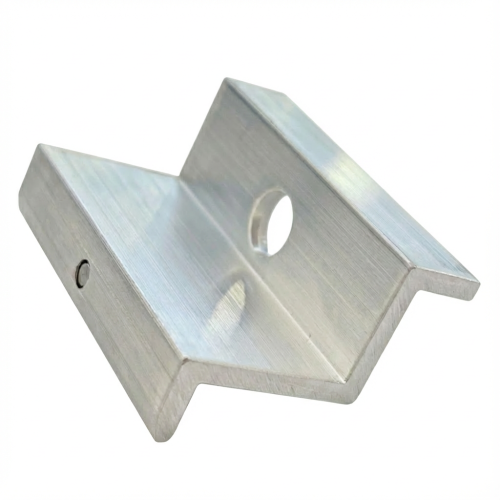

H30 végszorító bilincs földelő tüskével
A H30 végszorító bilincs földelő tüskével professzionális rögzítőelem, amely 30 mm keretmagasságú fotovoltaikus modulok rögzítésére szolgál. Kiváló minőségű 6063-T66 alumíniumötvözetből készült, tartós és biztonságos rögzítést biztosít a napelemek számára a tartószerkezeten. Az elem felülete nyers, további védőbevonat nélkül, ami precíz és megbízható potenciálkiegyenlítést tesz lehetővé a rendszer elemei között.
A bilincs megkülönböztető jellemzője az integrált földelő tüske, amely gyors és hatékony potenciálkiegyenlítést tesz lehetővé a fotovoltaikus modul és a tartószerkezet között. Meghúzáskor a tüske átszúrja a keret eloxált rétegét, biztosítva a kapcsolat folytonosságát. Ez a megoldás nemcsak megkönnyíti a szerelést – kiküszöbölve a külön földelő alátétek szükségességét –, hanem jelentősen lerövidíti a telepítési időt, és magas szintű biztonságot és hatékonyságot kínál az egész rendszer számára.
Ez az innovatív megoldás támogatja a villámvédelmi és túlfeszültség-védelmi rendszereket, különösen hasznos fotovoltaikus rendszerekben. A földelő tüskés végbilincs ideális egyedi vagy szélső pozíciókban szerelt panelek számára.
Műszaki adatok
- Modul keretmagasság: 30 mm
- Teljes magasság: 32,8 mm
- Szerelőnyílás átmérő: 9 mm (M8)
- Anyag: alumínium EN AW 6060
- Kivitelezés: nyers
- Ajánlott meghúzási nyomaték: a PV modul gyártójának dokumentációja szerint.
- Alkalmazott csavarok: M8
Alkalmazás A végszorító bilincs fontos rögzítőelem a napelemes rendszerekben – a szélső panelek rögzítésére szolgál a sorban az alumínium profilhoz. A termék lapos és ferde tetőkre történő napelem-telepítéshez készült. Alkalmazza a végbilincsot minden sor elején és végén a panelek rögzítésére. A sorban szomszédos panelek között középső bilincseket kell használni.
Kompatibilitás
- Hatlapfejű csavarokhoz alkalmas alumínium profilok
- T-típusú csavarokhoz való alumínium profilok
- Trapéz profilok trapézlemez tetőkhöz
Előnyök
- Kiváló minőségű anyag – EN AW 6060 alumíniumból készült, nagy ellenállóképességgel rendelkezik az időjárási viszonyokkal szemben.
- Tartósság – a kiváló kivitelezési minőség tartós rögzítést garantál a fotovoltaikus panelek szerkezetének.
- Korrózióállóság – ellenáll a külső hatásoknak és a korróziónak.
- Mechanikai szilárdság – ellenáll az ütéseknek és mechanikai sérüléseknek.
- Beépített földelés – a földelő tüske kiküszöböli a földelő alátétek szükségességét, ami lerövidíti az időt és növeli a szerelés kényelmét.
- Potenciálkiegyenlítés – biztosítja az elektromos érintkezés folytonosságát a modul és a tartószerkezet között.
- Ideális egyedi panelek számára – kiváló megoldás egyedileg vagy szélső pozíciókban szerelt modulok számára.
Szerelési útmutató
- Szerelje fel a bilincsot a szerelősínre csúszóbetét és M8 csavar segítségével.
- Helyezze el a szélső fotovoltaikus panelt a bilincs területén, ügyelve arra, hogy a földelő tüske érintkezzen a modul keretével.
- Húzza meg a csavart a PV modul gyártójának ajánlásai szerint.
- Minden panelsorhoz minimum négy végbilincs szükséges – kettő a sor elején, kettő a végén.
- Ne használjon tüskés eloxált vagy lakkozott végbilincseket. Ilyen esetben használjon tüske nélküli végbilincsot és speciális érintkezőlemezt, amelyet a panel kerete és az alumínium profil közé kell szerelni.
A csomag tartalma H30 végszorító bilincs földelő tüskével. Figyelem: a csavarokat, anyákat és csúszóbetéteket külön kell megvásárolni.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Műszaki adatok
| Bilincs típusa | Végső |
| Panel vastagság [mm] | 30 |
| Szín | Ezüst |
| Földelőcsap | Igen |
| Kiegészítő tartozékok | Tartozék nélkül |
