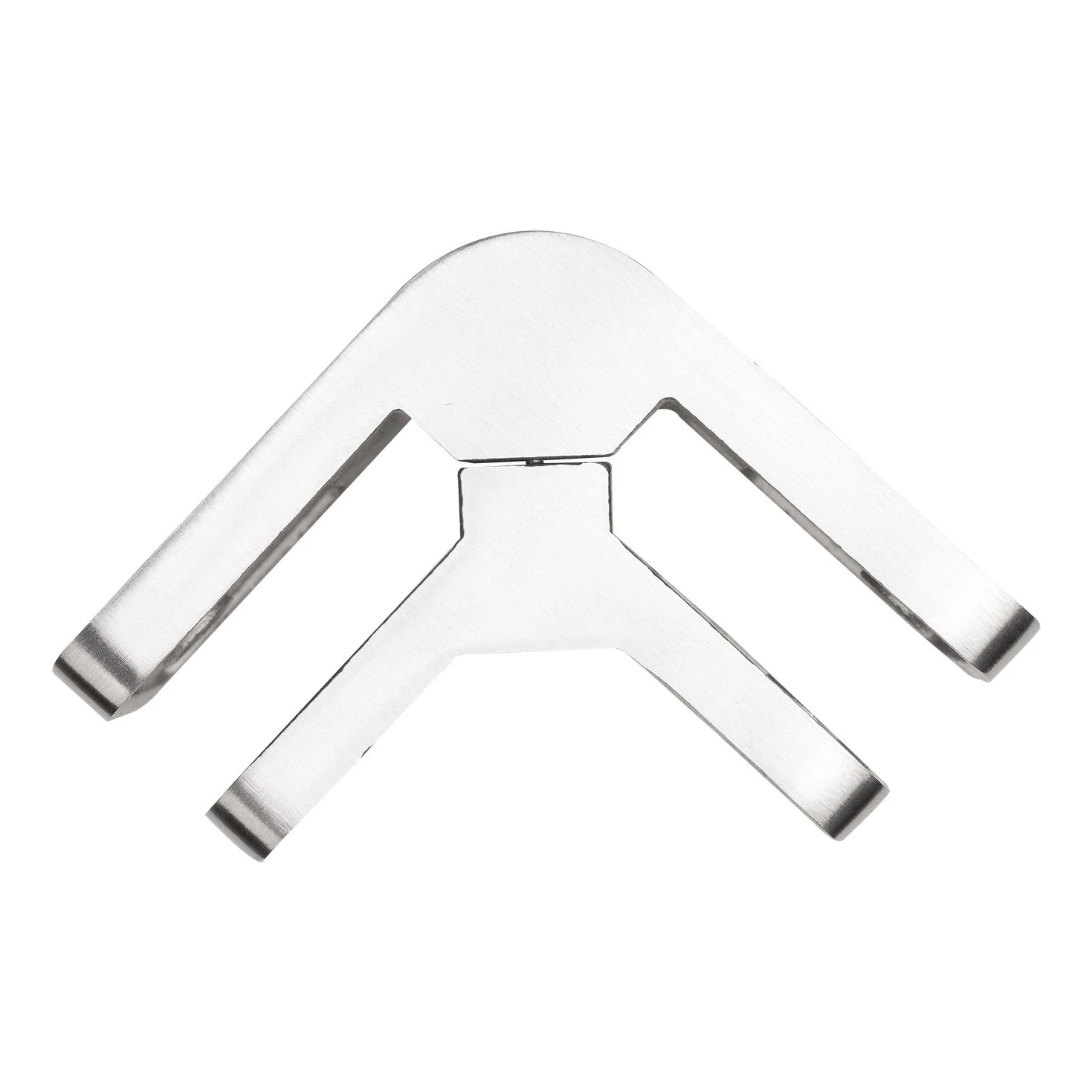

Üvegrögzítő 6–10,76 mm négyzetes 90° pin 53x45x26 mm AISI 304 szatén

Go to Product feedback

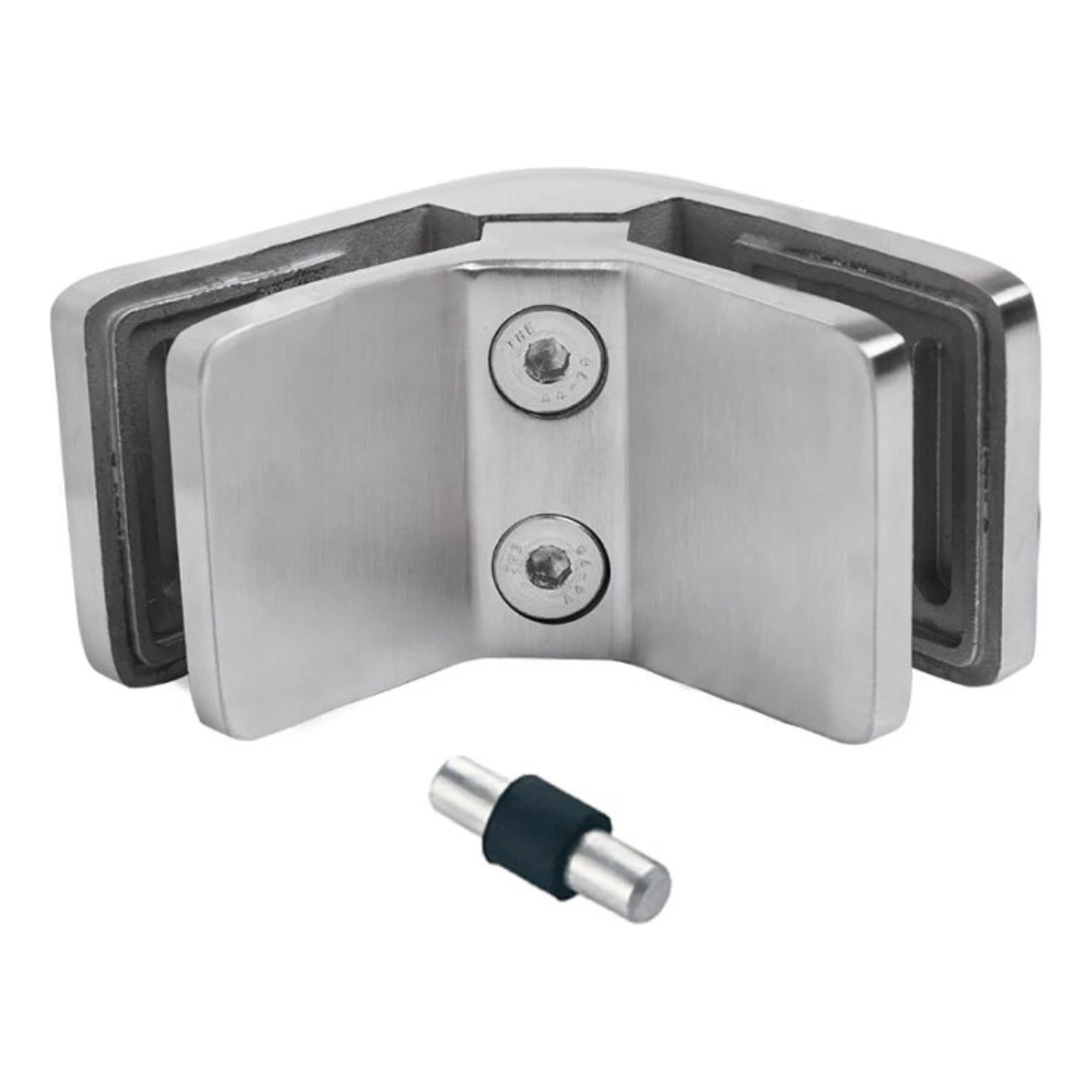

Sarokos üvegrögzítő 90° méretei 53×45×26 mm, AISI 304 acélból szatén felülettel. Kompatibilis 6–10,76 mm vastagságú üveggel, biztosítócsappal és 2×M6 rögzítéssel.

Go to full description
with VAT without VAT
Price 2 922,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] uchwyty-do-szkla #124

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer Lapos
  • Üvegvastagság [mm] 6-10,76

Leírás

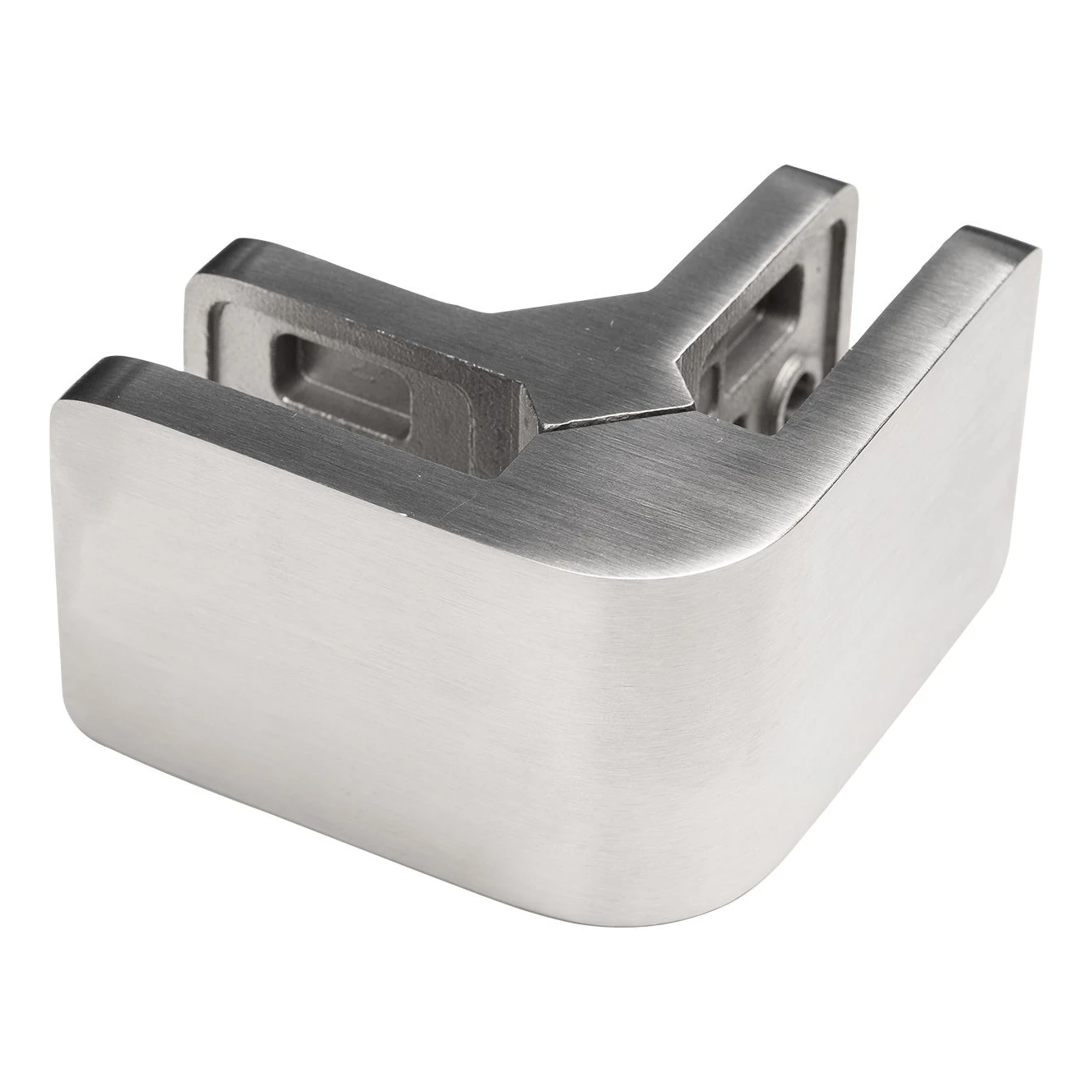

Sarokrögzítő üveghez 90° négyzetes 53×45 mm – AISI 304 acél, szatén

Sarokrögzítő üveghez 90° AISI 304 rozsdamentes acélból, szatén felületkezeléssel, biztosítótűvel
Sarokrögzítő üveghez 90° AISI 304 rozsdamentes acélból, szatén felületkezeléssel, biztosítótűvel

A 90°-os sarokrögzítő üveghez 53 × 45 × 26 mm méretekkel professzionális megoldást kínál két üveglap derékszögű összekötéséhez üvegkorlátokban és üvegburkolatokban. AISI 304 rozsdamentes acélból készült, szatén felületkezeléssel, amely hosszú távú korrózióállóságot és esztétikus, modern megjelenést biztosít. A rögzítő kompatibilis 6–10,76 mm vastagságú edzett és laminált üveggel, amely lefedi az építőiparban leggyakrabban alkalmazott konfigurációkat.

A rögzítőhöz gumibevonatú biztosítótű tartozék is jár, amely stabilizálja az üveglap helyzetét és megakadályozza annak véletlenszerű kicsúszását. A rögzítő szerkezete két félből áll, amelyeket 2×M6 imbuszcsavarokkal szorítanak össze, lehetővé téve a szorítóerő pontos beállítását az egész elem szétszerelése nélkül.

Műszaki specifikáció

  • Típus: 90°-os sarokrögzítő (üveg–üveg)
  • Külső méretek: 53 × 45 mm
  • Szélesség (mélység): 26 mm
  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén
  • Üvegvastagság: 6–10,76 mm (edzett vagy laminált)
  • Rögzítés: 2 × M6 – imbuszcsavarok
  • Biztosítótű: mellékelve
  • Tömeg: 0,46 kg
  • EAN: 5903313207898

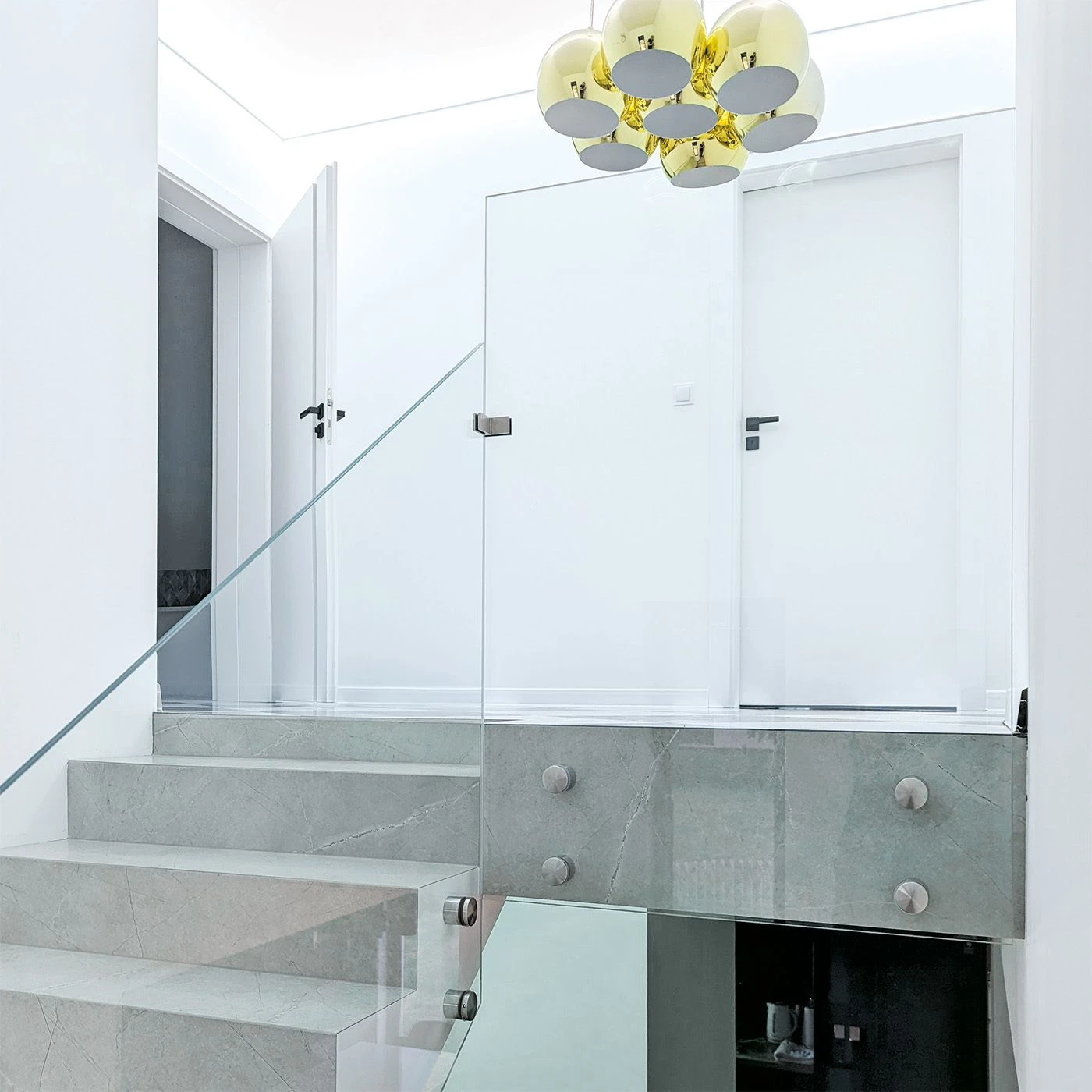

Üvegkorlát sarokrögzítővel – megvalósítás modern belső térben, lépcsőházban
Üvegkorlát sarokrögzítővel – megvalósítás modern belső térben, lépcsőházban

Szerkezeti funkció és biztonság

A sarokrögzítő az üvegkorlát stabilitását és biztonságát meghatározó kulcsfontosságú elem. Két üveglapot 90°-os szögben összekötve hatékonyan megakadályozza az üveg elcsúszását, merevíti a szerkezetet, és jelentősen csökkenti a használat közbeni sérülések kockázatát. A rögzítő felszerelése szükségtelenné teszi további keretek vagy profilok alkalmazását — lehetővé teszi minimalista, keret nélküli korlátmegoldások kialakítását erkélyeken, teraszokkon, lépcsőházakban és közhasználatú épületekben.

Az AISI 304 rozsdamentes acél szatén felületkezelése nemcsak korrózióvédelmet nyújt, hanem elegáns megjelenést is biztosít. Semleges színvilágának és finom csillogásának köszönhetően a rögzítő tökéletesen illeszkedik modern üveg- és rozsdamentes acél korlátokhoz.

Részletes méretek a műszaki rajzokból

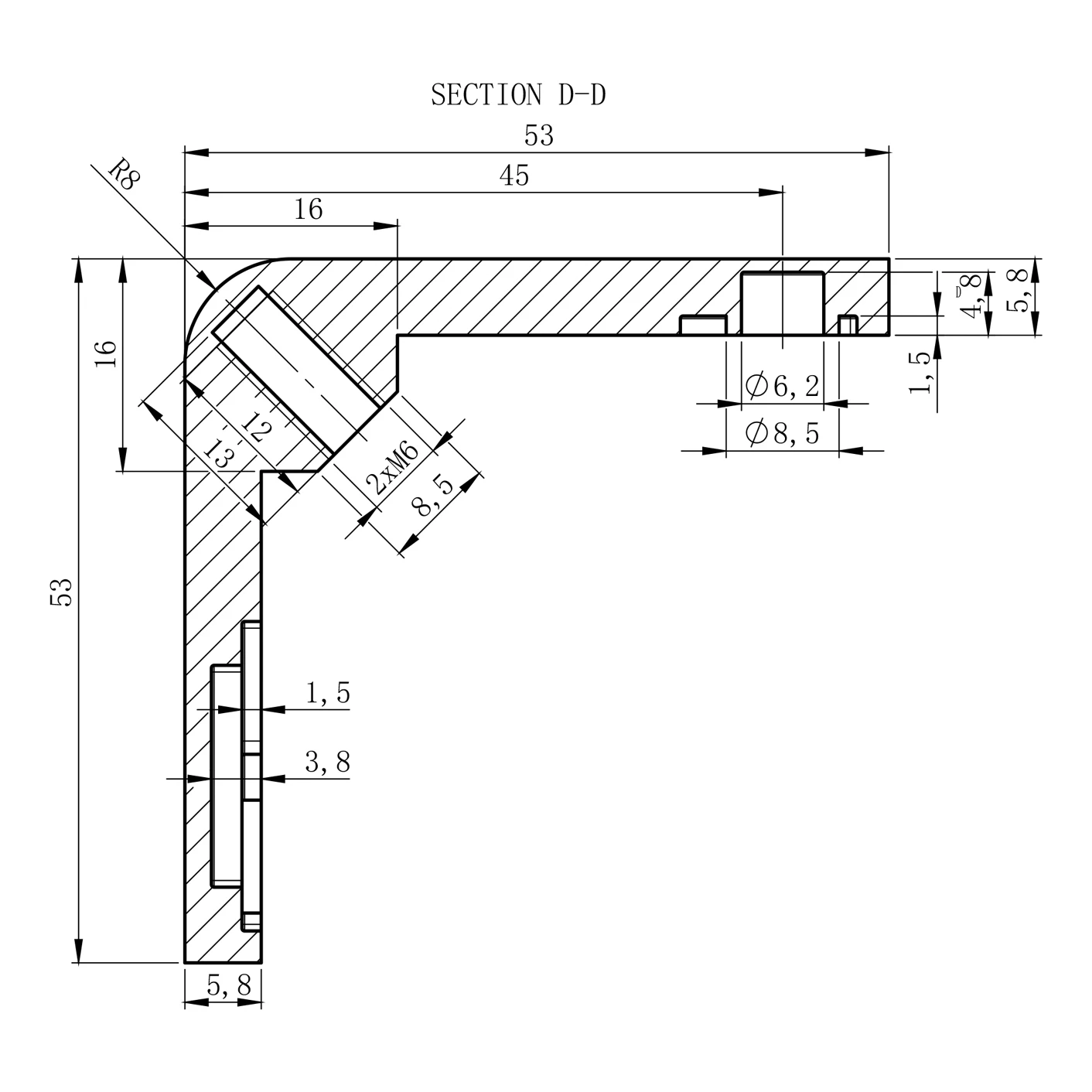

Műszaki rajz – D-D keresztmetszet a 90°-os sarokrögzítőhöz üveghez
Műszaki rajz – D-D keresztmetszet a 90°-os sarokrögzítőhöz üveghez

A rögzítő teste (D-D keresztmetszet):

  • Kar külső hossza: 53 mm
  • Kar belső hossza: 45 mm
  • Kar vastagsága: 5,8 mm
  • Külső sarok lekerekítési sugara: R8
  • Szerelőnyílás átmérője: ⌀6,2 mm
  • Süllyesztés átmérője: ⌀8,5 mm
  • Szerelőmenetek: 2 × M6
  • Menetmélység: 8,5 mm

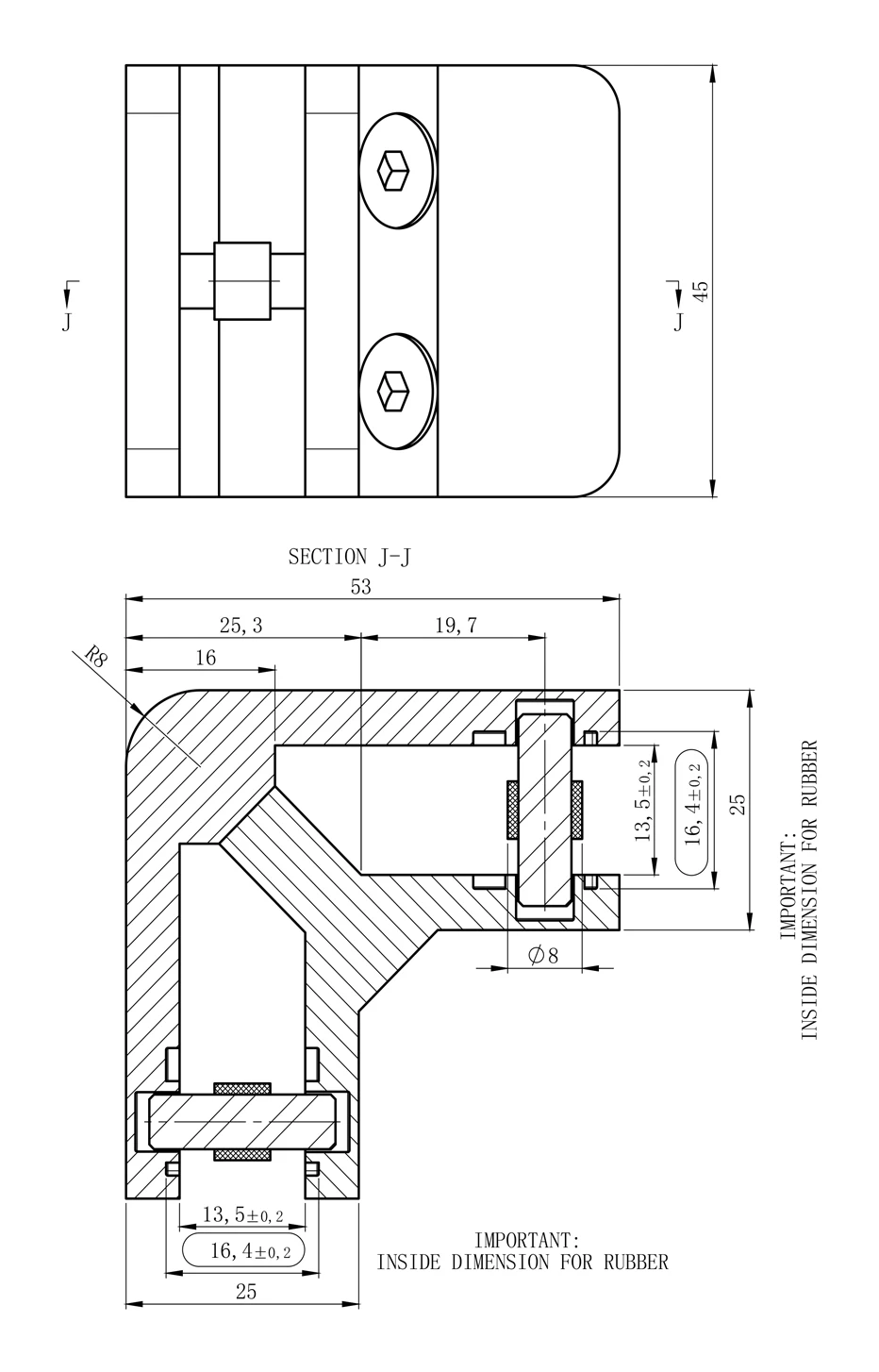

Műszaki rajz – elölnézet és J-J keresztmetszet az üveg sarokrögzítőhöz
Műszaki rajz – elölnézet és J-J keresztmetszet az üveg sarokrögzítőhöz

Üveghézag (J-J keresztmetszet):

  • Belső hézag szélessége (tömítéshez): 16,4 ±0,2 mm
  • Hézag szélessége a fémszorítók között: 13,5 ±0,2 mm
  • A szorítóegység teljes vastagsága: 25 mm
  • Biztosítótű átmérője: ⌀8 mm

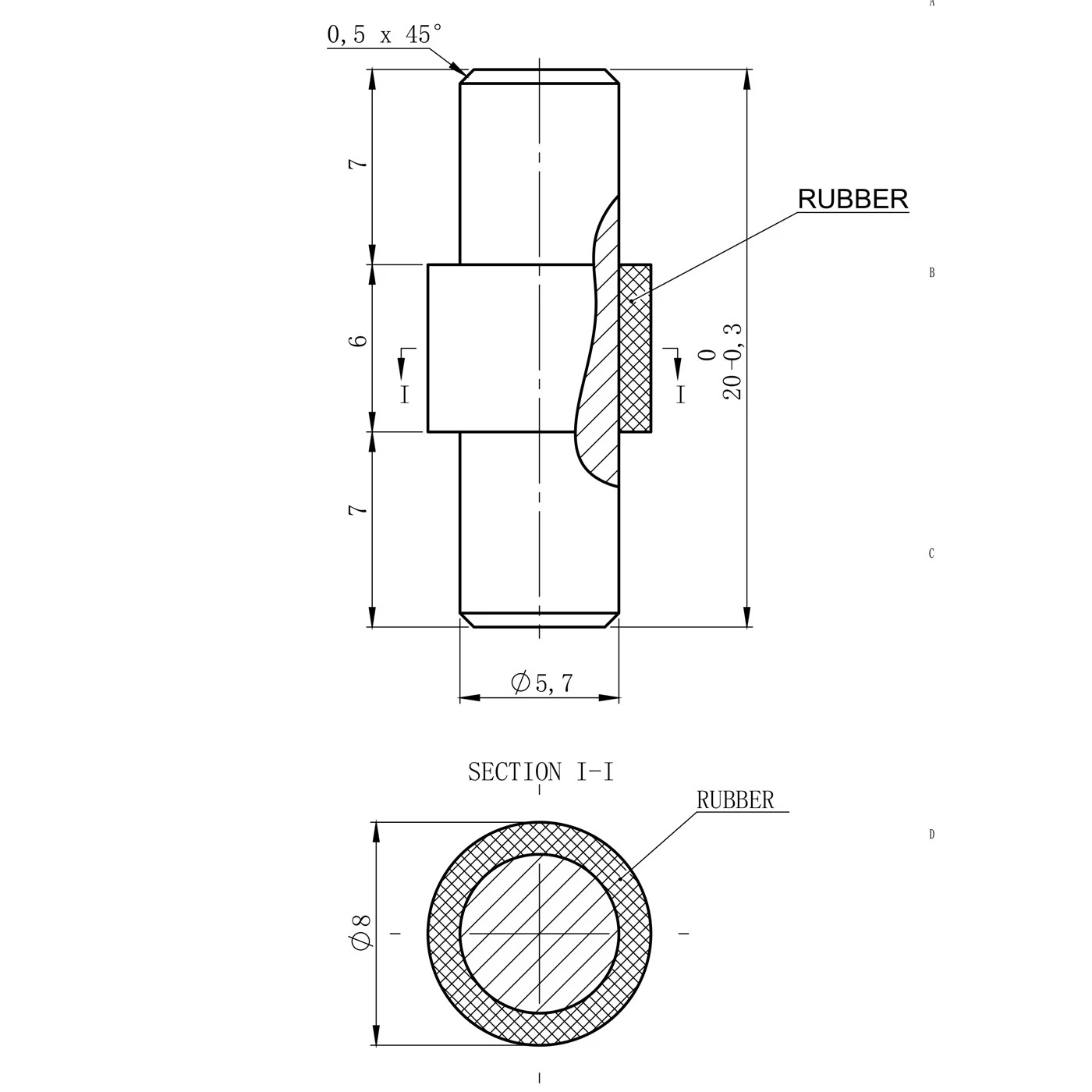

Műszaki rajz a gumibevonatú biztosítótűről
Műszaki rajz a gumibevonatú biztosítótűről

Biztosítótű:

  • Teljes hossz: 20 mm (tűrés: 0 / −0,3 mm)
  • Szár átmérője: ⌀5,7 mm
  • Gumi külső átmérője: ⌀8 mm
  • Hosszfelosztás: felső 7 mm + középső 6 mm (gumi) + alsó 7 mm
  • Letörés: 0,5 × 45°

Gumitömítés-fészkek (belső nézetek):

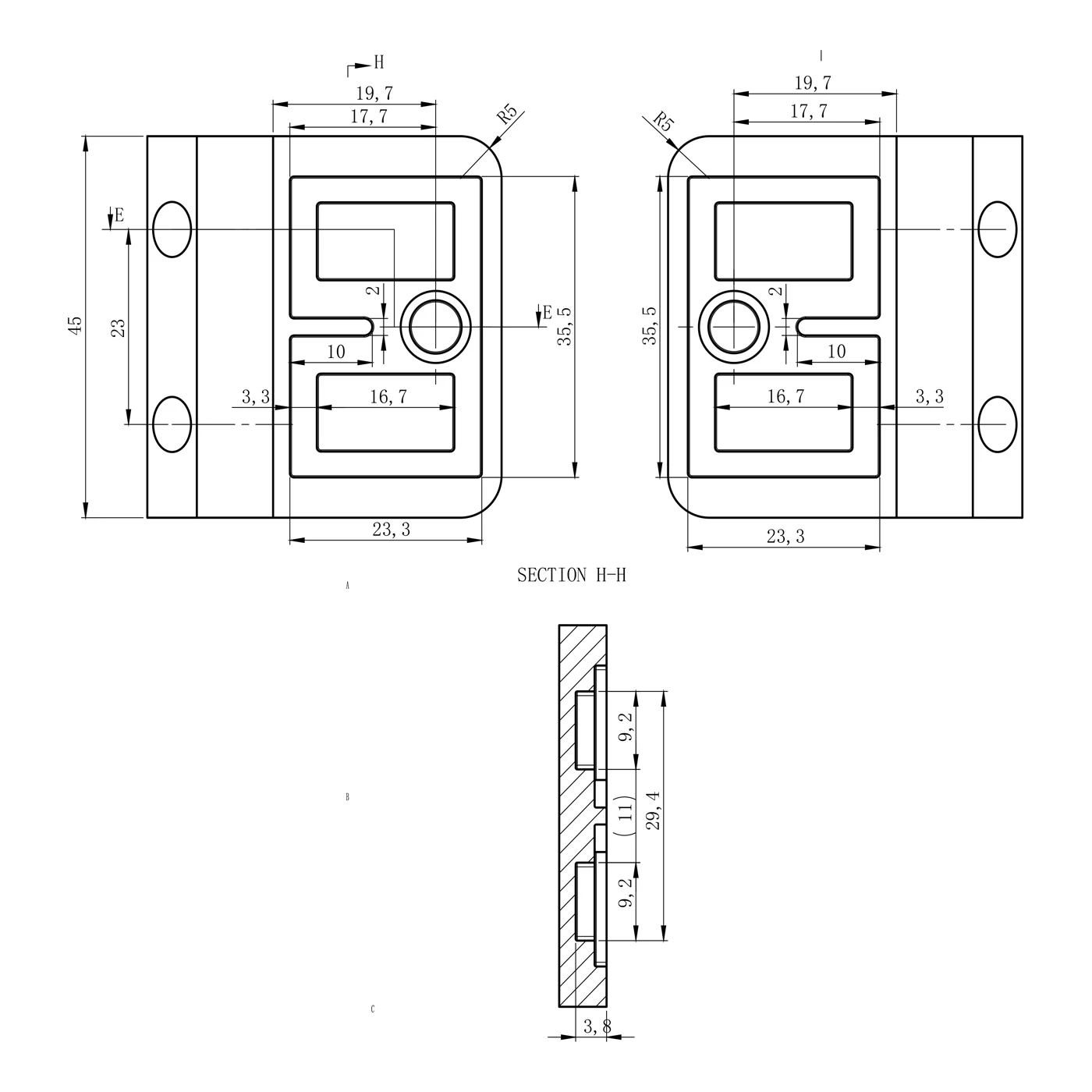

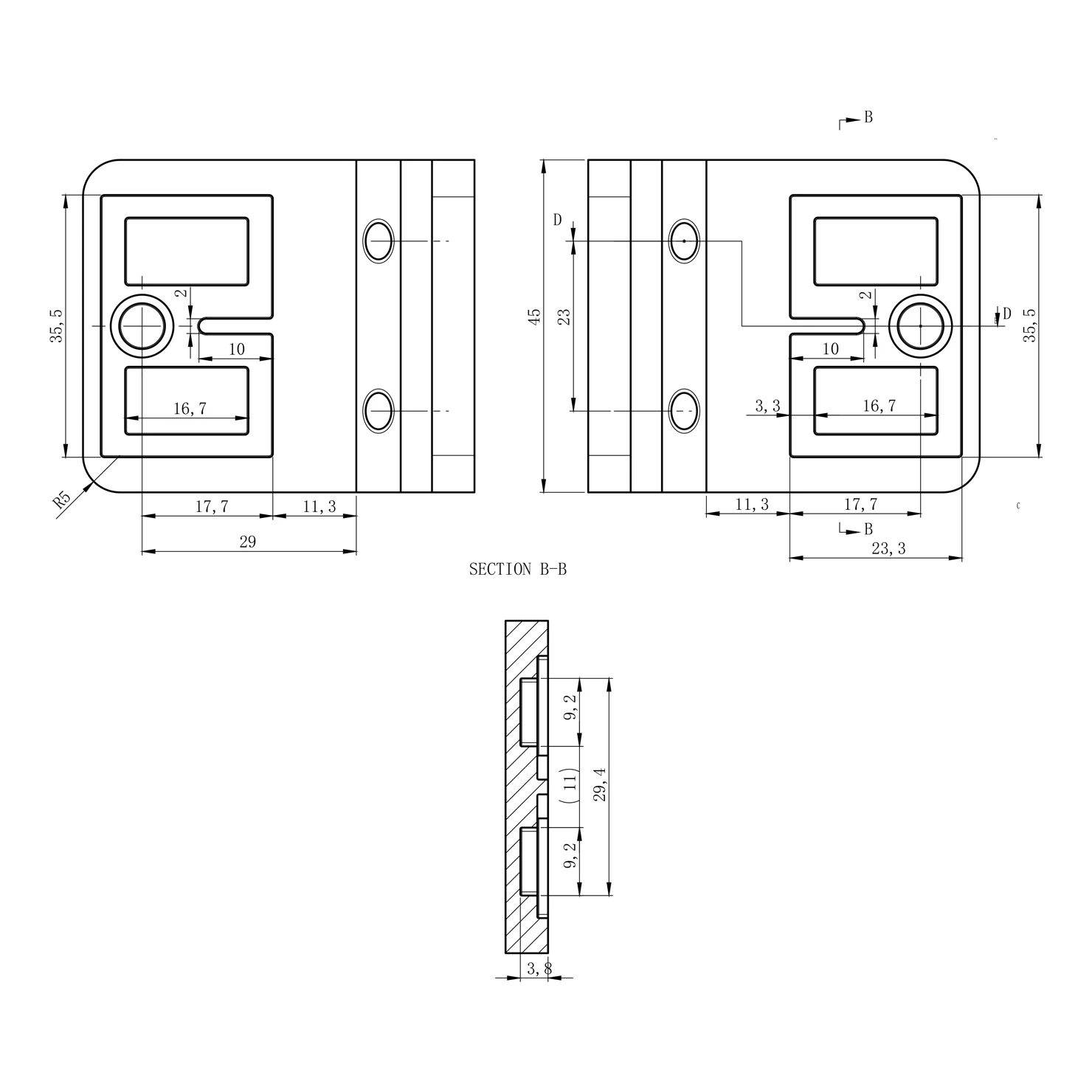

Műszaki rajz – a rögzítő féldarabjainak belső nézetei tömítésfészekkel, H-H keresztmetszet
Műszaki rajz – a rögzítő féldarabjainak belső nézetei tömítésfészekkel, H-H keresztmetszet
  • Tömítésfészek szélessége: 17,7 mm
  • Fészek magassága: 35,5 mm
  • Belső kiemelkedés szélessége: 16,7 mm
  • Fészek lekerekítési sugara: R5
  • A rögzítő féldarabjának vastagsága: 3,8 mm
  • Szerelőnyílások tengelytávolsága: 23 mm

Kompatibilitás és szerelés

A rögzítő 6 mm-től 10,76 mm-ig vastagságú üveghez alkalmas — mind edzett, mind laminált kivitelben. A kiválasztott üvegvastagságtól függően megfelelő gumitömítéseket kell választani, amelyek tökéletes illeszkedést és az üveg hatékony rögzítését biztosítják a tartóban. A szereléshez 2 készlet gumitömítés szükséges, amelyek külön tartozékként kaphatók.

  • Az imbuszcsavarok lehetővé teszik a szorítóerő beállítását a rögzítő szétszerelése nélkül
  • A gumitömítéseket a felszerelendő üveg konkrét vastagságához kell igazítani
  • A biztosítótű stabilizálja az üveglapot és megakadályozza annak kicsúszását
