Üvegfogó 8-10 mm 60x60x28 mm AISI 304 sík rendszer, szatén

Go to Product feedback

Középső oldalsó üvegtartó 60×60×28 mm, AISI 304 acél, szatén felülettel, 8–10,38 mm vastagságú üveghez, Ø8,5 mm szerelőnyílás, A4-70 imbuszcsavarok.

Go to full description
with VAT without VAT
Price 2 388,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] uchwyty-do-szkla #124

  • Anyag AISI 316
  • Felületkezelés Szatén
  • Rögzítési rendszer Lapos
  • Üvegvastagság [mm] 8-10,38

Leírás

Üvegfogó tartó 60×60×28 középső – AISI 304 acél, oldalsó rögzítés

Középső üvegfogó tartó 60×60×28 mm oldalsó rögzítéssel — megbízható megoldás 8–10,38 mm vastagságú üvegtáblák rögzítéséhez korlátokhoz, válaszfalakhoz és beltéri üvegszerkezetekhez. AISI 304 rozsdamentes acélból készült, szatén felületkezeléssel, kiváló korrózióállóságot és elegáns, modern megjelenést biztosít.

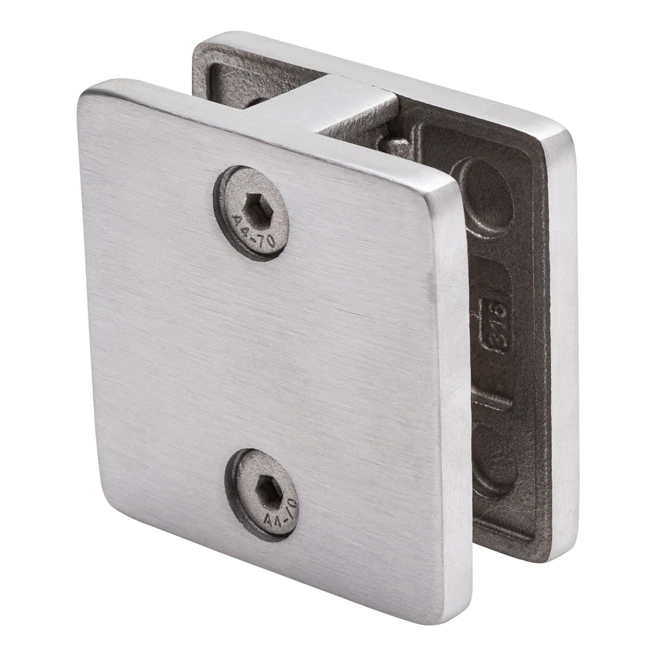

Üvegfogó tartó 60×60×28 mm – imbuszcsavarok felőli nézet
Üvegfogó tartó 60×60×28 mm – imbuszcsavarok felőli nézet

A tartó sík felületekre történő oldalsó rögzítésre szolgál. Két félből áll, amelyek az üveget szorítják össze, és A4-70 imbuszcsavarokkal húzhatók össze, lehetővé téve a szorítóerő pontos beállítását a tartó teljes szétszerelése nélkül. A középső szerelőnyílás biztos rögzítést tesz lehetővé a tartószerkezethez.

Alkalmazás és korlátozások

A tartó elsősorban beltéri használatra készült. Külső korlátok esetén további üvegtartó konzolok alkalmazása szükséges, vagy a K2 sorozatú tartó használata javasolt, amely beépített üvegtábla-kicsúszás elleni biztosítékkal rendelkezik.

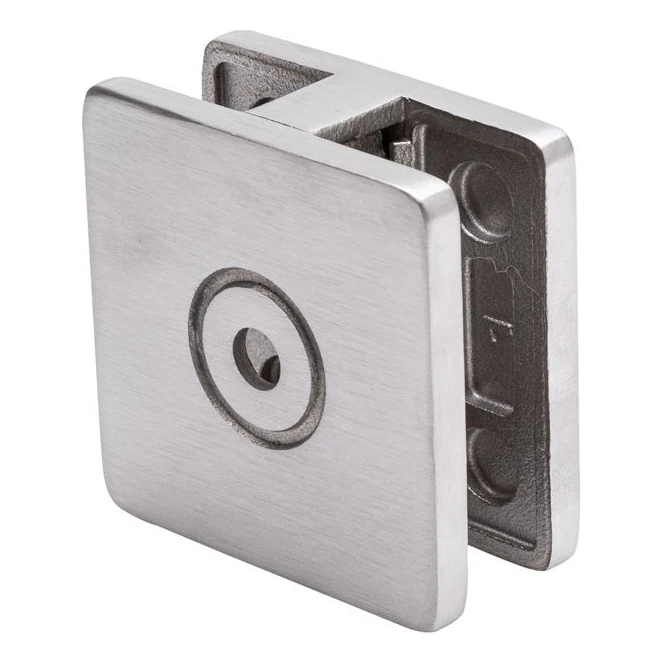

Üvegfogó tartó 60×60×28 mm – szerelőnyílás felőli nézet
Üvegfogó tartó 60×60×28 mm – szerelőnyílás felőli nézet

Méretek és műszaki adatok

  • Külső méretek (H × M × Sz): 60 × 60 × 28 mm
  • Üvegnyílás (a): 23 mm
  • Beépíthető üveg vastagsága: 8–10,38 mm
  • Szerelőnyílás átmérője: Ø 8,5 mm
  • Süllyesztés átmérője: Ø 16 mm / Ø 20 mm
  • Anyag: AISI 304 rozsdamentes acél
  • Csavarok: A4-70 imbuszcsavar (savállóan)
  • Felületkezelés: szatén
  • Rendeltetés: sík felület
  • Rögzítés típusa: oldalsó, középső
  • Tömeg: 0,33 kg
  • Térfogat: 56,7 cm³

Méretrajzok

Üvegfogó tartó méretrajza – elölnézet, méretek 60×60 mm, nyílások Ø8,5/Ø16/Ø20
Üvegfogó tartó méretrajza – elölnézet, méretek 60×60 mm, nyílások Ø8,5/Ø16/Ø20
Üvegfogó tartó méretrajza – oldalnézet, szélesség 28 mm, üvegnyílás 23 mm
Üvegfogó tartó méretrajza – oldalnézet, szélesség 28 mm, üvegnyílás 23 mm

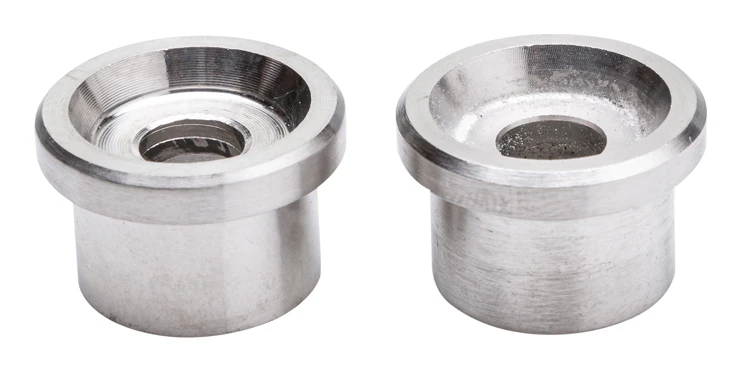

A tartóhoz mellékelt rozsdamentes acél távtartó hüvelyek
A tartóhoz mellékelt rozsdamentes acél távtartó hüvelyek

Gumitömítések — nélkülözhetetlen tartozékok

A tartó megfelelő beszereléshez két készlet speciális gumitömítés szükséges, amelyeket a beépítendő üveg vastagságának megfelelően kell kiválasztani. A tömítések megvédik az üvegtáblát a közvetlen acéllal való érintkezéstől, megelőzve a repedések kockázatát és egyenletes szorítóerőt biztosítva. A tömítések külön tartozékként kaphatók — rendelésekor ne feledkezzen meg róluk a tartóval együtt.

Szerelési sémák

Üvegfogó tartó szerelési sémája – oldalsó rögzítés sarkon
Üvegfogó tartó szerelési sémája – oldalsó rögzítés sarkon
Üvegfogó tartó szerelési sémája – oldalsó rögzítés sík felületen
Üvegfogó tartó szerelési sémája – oldalsó rögzítés sík felületen

A fenti sémák a tartó tipikus alkalmazásait mutatják be: falpanél élére (sarokba) történő szerelés, valamint sík oldalsó felületre történő rögzítés. Mindkét esetben a tartó stabil alátámasztást biztosít az üvegtáblának, miközben esztétikus, minimalista megjelenést nyújt.
