Üveg tetőrendszer M12. 3 részes, fi 12mm rúdhoz, üveg 8-17,52mm (aisi304, univerzális, szatén)
termék nem elérhető
kívánságlistára
Leírás
3 részes üvegtetőrendszer M12 – AISI 304 acél, szatén felület
3 részes üvegtető-rögzítőrendszer professzionális telepítéshez, 8–17,52 mm vastagságú üvegtáblákhoz tervezve. Az AISI 304 rozsdamentes acélból készült, szatén felületű összekötő készlet tartós, esztétikus és biztonságos rögzítést biztosít üvegtáblás tetőkhöz lakóépületekben és közintézményekben egyaránt.
A készlet három precíziós összekötőből áll, amelyek együttesen alkotják az üvegtető feszítőrúddal ellátott rögzítőrendszerét. Az üveg nem érintkezik közvetlenül a tartókkal – a készlethez mellékelt szorítógumik védik az üvegtáblákat, és egyúttal stabil pozícióban tartják azokat. Az univerzális kialakítás különböző épülettípusokban is alkalmazható, vastag homlokzati hőszigetelés esetén pedig kiegészítő szerelőlap is használható, ami rendkívül rugalmassá teszi a rendszert.

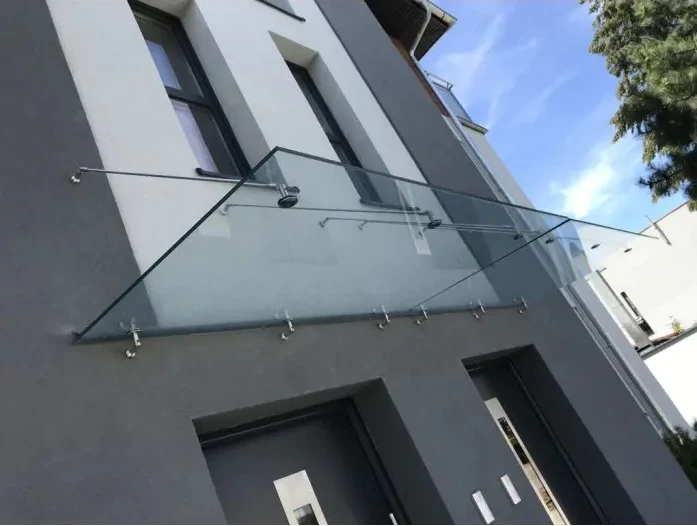

Az üvegtető kettős funkciót tölt be – védelmet nyújt az időjárási csapadék ellen, és könnyedséget kölcsönöz az épület homlokzatának. A feszítőrúddal ellátott rendszer merevséget biztosít a szerkezetnek, miközben megőrzi a minimalista megjelenést, amely ideális a modern épületekhez.

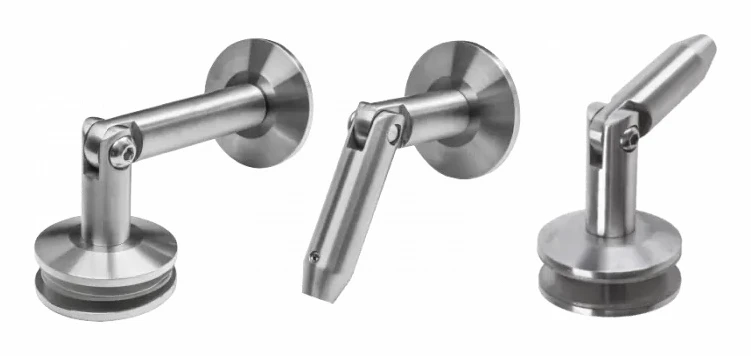

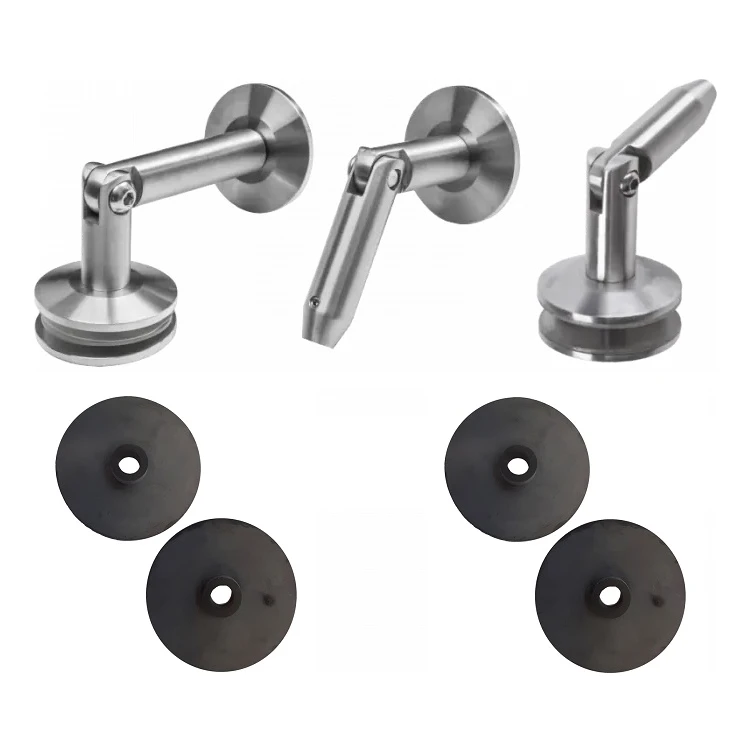

A készlet tartalma
- Fal–üveg összekötő szorítógumi készlettel
- Üveg–M12 feszítőrúd összekötő szorítógumi készlettel
- M12 feszítőrúd–fal összekötő
A készlet nem tartalmazza: az üvegtáblákat, a feszítőrudakat és a fent fel nem sorolt egyéb elemeket. Az M12 menetes feszítőrudat (rozsdamentes acél pálca) külön kell beszerezni – elérhető hosszak: 1 m, 1,2 m és 1,5 m. A feszítőrudat a homlokzatba kell rögzíteni, majd meghúzni az üvegtető optimális pozíciójának eléréséig, biztosítva annak stabilitását.
Műszaki specifikáció
- Anyag: AISI 304 rozsdamentes acél
- Felületkezelés: szatén
- Feszítőrúd menete: M12
- Falhoz és üveghez rögzítő csavarok menete: M10
- Üvegvastagság: 8–17,52 mm
- Hossz (L): 130 mm
- Készlet tömege: 1,6 kg
- Üvegfuratok átmérője: Ø18 mm
- Feszítőrúd szerelési szöge: 95°
- EAN: 5901289674263

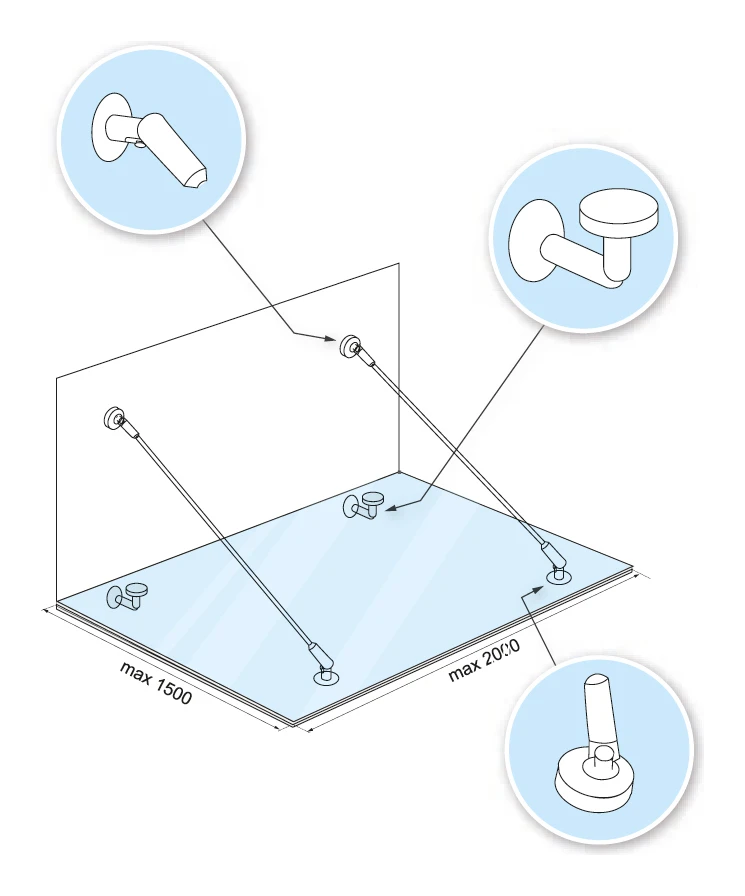

Méretezés és szerelési séma
Az üvegtáblán lévő furatok helyes elhelyezése kulcsfontosságú a szerkezet stabilitása és biztonsága szempontjából. Az alábbi sémák az ajánlott rögzítési pontok elrendezését és az üveg maximálisan megengedett méreteit mutatják be.

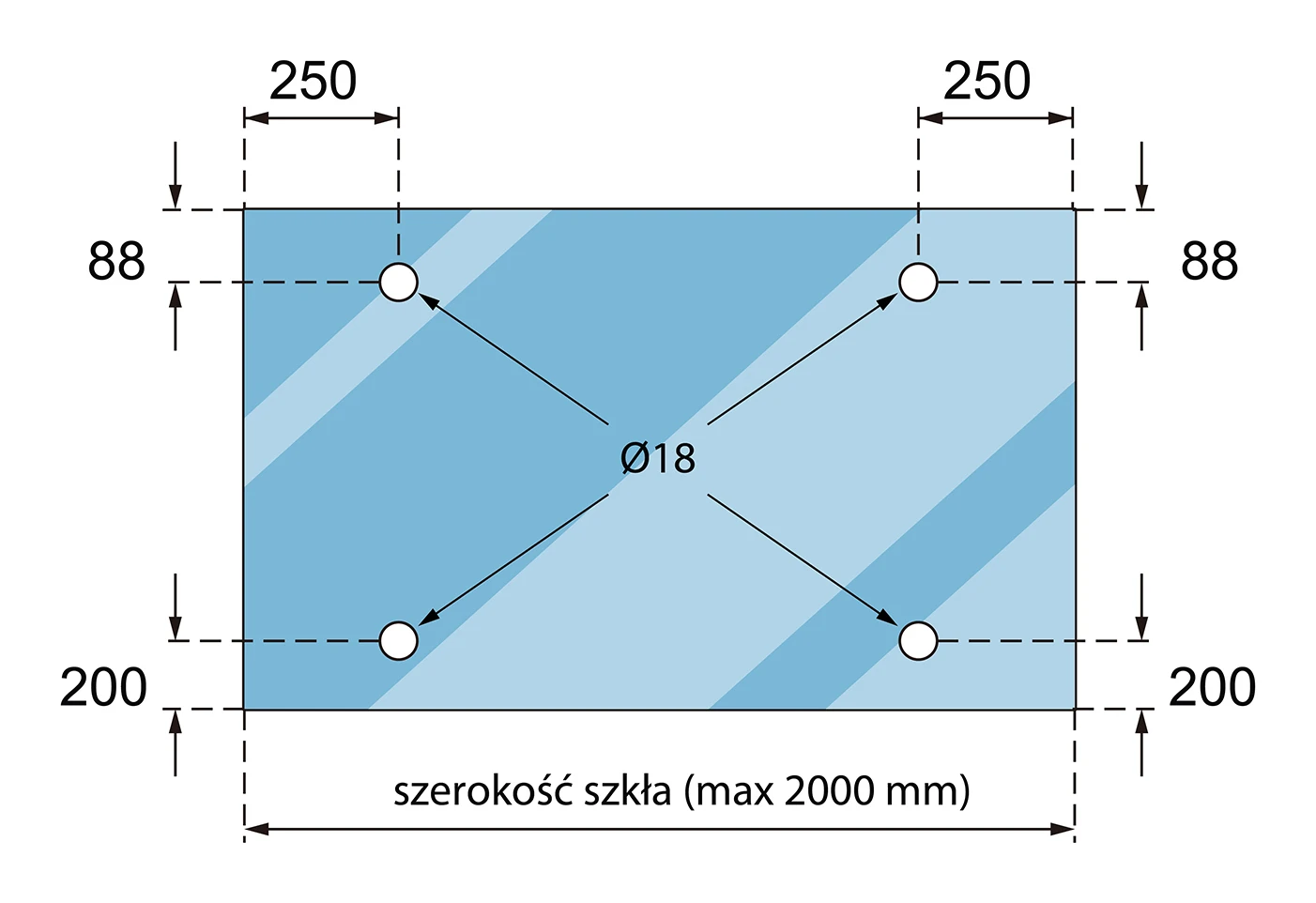

Az üvegfuratok ajánlott elhelyezési méretei:
- Maximális üvegszélesség: 2000 mm
- Maximális üvegmélység (kinyúlás): 1500 mm
- Furatok távolsága az oldalsó élektől: 250 mm
- Felső furatok távolsága a felső éltől: 88 mm
- Alsó furatok távolsága az alsó éltől: 200 mm
- Furatok átmérője: Ø18 mm

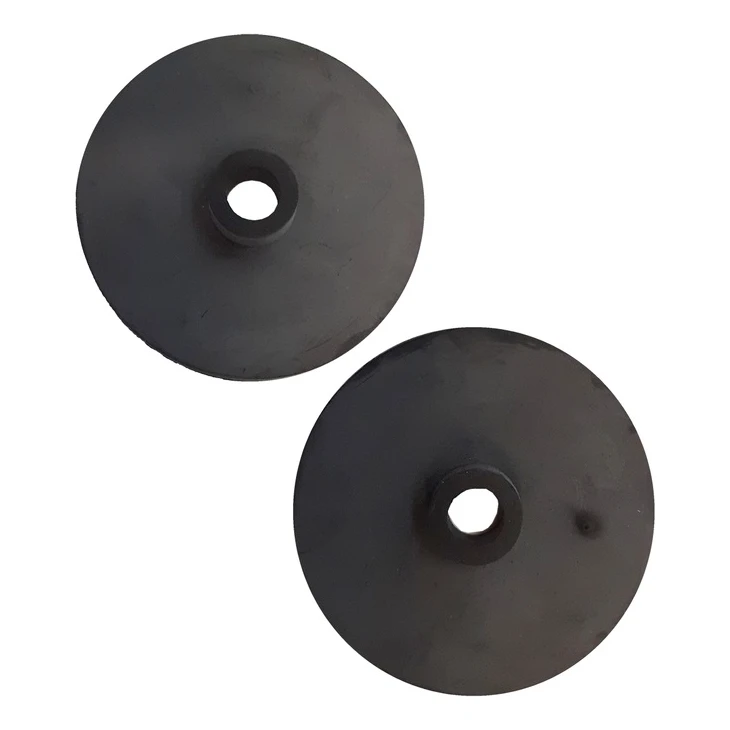

A szorítógumik megvédik az üvegtáblákat az összekötők fémrészeivel való közvetlen érintkezéstől, kiküszöbölve a repedés kockázatát és biztosítva az üveg stabil tartását. A gumikészlet minden üveggel érintkező összekötőhöz mellékelve van.
Az üvegtető-szerelés magas szintű nehézségére tekintettel ajánlott a munkát szakképzett szerelőcsapatra bízni, amely tapasztalattal rendelkezik edzett üveggel és feszítőrúd-rendszerekkel való munkában.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Műszaki adatok
| Anyag | AISI 304 |
| Felületkezelés | Szatén |
| Üvegvastagság [mm] | 8-17,52 |
