Synerga Balus 2 – XL PV rögzítőkészlet erkélykorláthoz

Go to Product feedback

Synerga Balus 2 PV rögzítőkészlet erkélykorláthoz. 65×65-ös tartók és szögvasak H17 rozsdamentes acélból, 40×40×1040 mm méretű profilok 6060-as alumíniumból, 0,8 m EPDM tömítés. Felszerelési szög 10°, legfeljebb 1140 mm magasságú panelekhez. A készlet súlya 8 kg.

Go to full description
with VAT without VAT
Price 36 462,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási Lehetőségek

db.
Availability:
Raktáron
Shipping time: 14 munkanapok

Leírás

Synerga Balus 2 – XL PV rögzítőkészlet erkélykorláthoz

A Synerga Balus 2 egy komplett rögzítőkészlet, amely lehetővé teszi a napelemes panel felszerelését erkély-, terasz- vagy egyéb korlátra. Többlakásos épületekhez és olyan helyekhez ajánlott, ahol nincs elegendő hely a hagyományos tetőre vagy talajra telepített rendszer számára. A minimalista konstrukció H17 rozsdamentes acélt és 6060-as alumíniumot kombinál, biztosítva a korrózióállóságot és a panel tartós, biztonságos megtartását külső körülmények között.

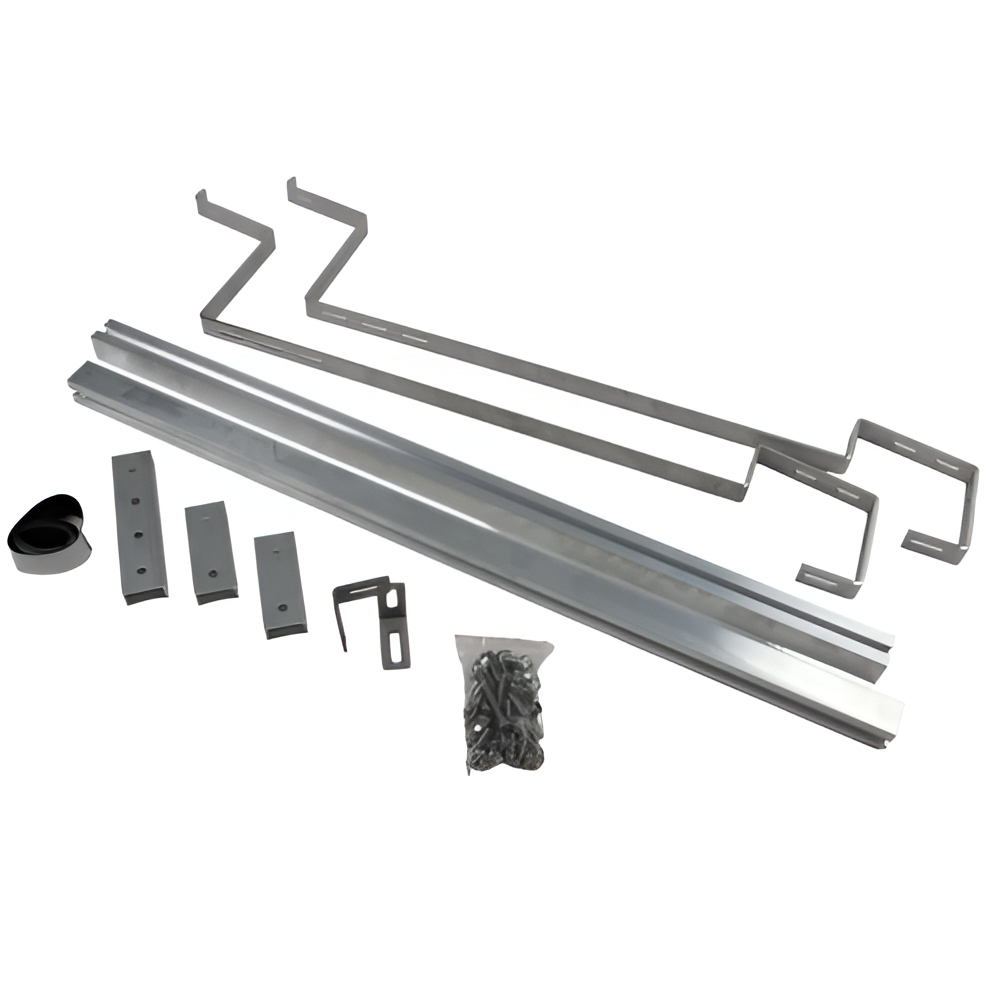

Balus 2 rögzítőkészlet – az összes elem szétszedve: tartók, 40x40-es alumínium profilok, kötőelemek és a csavarkészlet
Balus 2 rögzítőkészlet – az összes elem szétszedve: tartók, 40x40-es alumínium profilok, kötőelemek és a csavarkészlet

A készlet tartalma

  • Akasztótartók (rögzítők) H17 rozsdamentes acélból – 2 db
  • 65×65-ös szabályozó szögvasak H17 rozsdamentes acélból – 2 db
  • 40×40×1040 mm méretű alumínium rögzítőprofilok – 2 db
  • Alumínium kötőelemek – 2 db + kiegészítő kötőelem – 1 db
  • Öntapadó EPDM tömítés – 0,8 m
  • Csavarok, peremes anyák és kötőelemek (M8/M10) készlete a teljes összeszereléshez
3D megjelenítés a Balus 2 készlet korlátra történő felszereléséről napelemes panellel
3D megjelenítés a Balus 2 készlet korlátra történő felszereléséről napelemes panellel

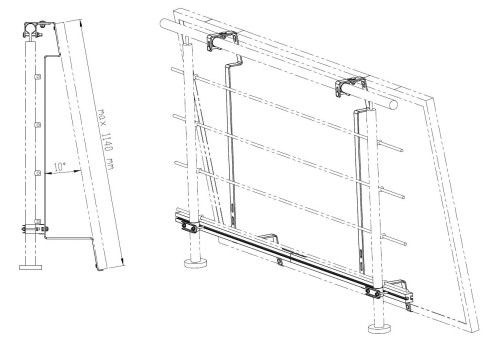

A Balus 2 készlet felszerelési vázlata – 10°-os dőlésszög és max. 1140 mm panelmagasság
A Balus 2 készlet felszerelési vázlata – 10°-os dőlésszög és max. 1140 mm panelmagasság

Alkalmazás és felszerelés

A Balus 2 készlet közvetlenül az erkélykorlátra kerül felszerelésre. A napelemes panelt a függőlegeshez képest 10°-os szögben függesztik fel, ami kedvező napsütést biztosít a stabilitás megtartása mellett. A konstrukció legfeljebb 1140 mm magasságú panelekhez lett kialakítva. Az 5 mm vastagságú és 1134 mm munkamagasságú akasztótartók garantálják a teljes rendszer merevségét. A tartókban található bab alakú furatrendszer lehetővé teszi a panel helyzetének precíz beállítását.

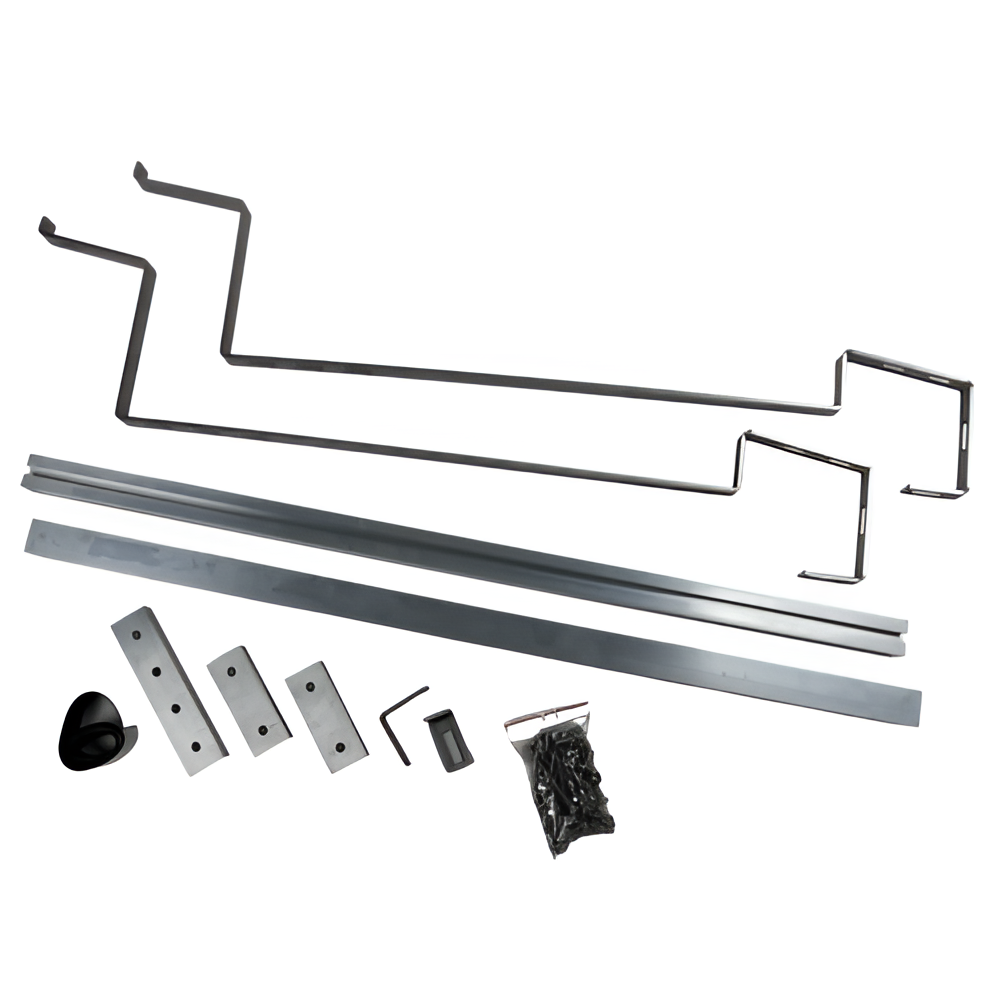

Balus 2 rögzítőkészlet – alternatív nézet a szétszedett konstrukciós elemekről
Balus 2 rögzítőkészlet – alternatív nézet a szétszedett konstrukciós elemekről

Anyagok és tartósság

Az összes teherhordó elem — az akasztótartók és a 65×65-ös szögvasak — 1.4016 (H17) rozsdamentes acélból készültek, amely ellenáll az légköri korróziónak. A 40×40×1040 mm méretű rögzítőprofilok és a kötőelemek 6060-as alumíniumból készültek, amely egyesíti a könnyűséget a mechanikai szilárdsággal. Az EPDM tömítés megvédi a korlátot a felsérüléstől és csökkenti a vibrációt. A korrózióálló anyagok alkalmazása révén a teljes konstrukció alkalmas hosszú évekig tartó kültéri használatra, további karbantartás szükségessége nélkül.

Az akasztótartó méretrajza – 1134 mm magasság, 5 mm anyagvastagság, szabályozó furatok
Az akasztótartó méretrajza – 1134 mm magasság, 5 mm anyagvastagság, szabályozó furatok

Műszaki specifikáció

  • Maximális panelmagasság: 1140 mm
  • Panel dőlésszöge: 10°
  • Rögzítőprofilok: 40×40×1040 mm (6060-as alumínium)
  • Tartók (akasztótartók): 1.4016/H17 rozsdamentes acél, vastagság 5 mm
  • Szögvasak: 65×65 mm, 1.4016/H17 rozsdamentes acél
  • Kötőelemek: 6060-as alumínium
  • Tömítés: öntapadó EPDM, 0,8 m
  • Csomag súlya: 8 kg
  • Csomag méretei: 115×37×8 cm

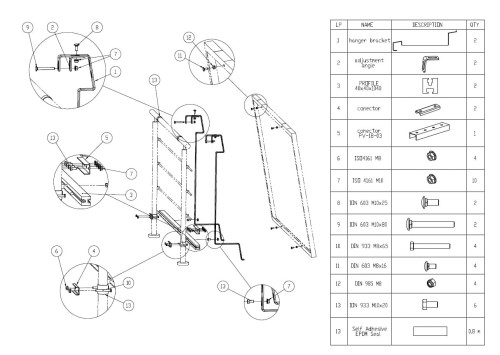

A Balus 2 készlet robbantott ábrája BOM alkatrészlistával
A Balus 2 készlet robbantott ábrája BOM alkatrészlistával
Videó, amely bemutatja a PV rögzítőkészlet elemeit – alumínium profilok, szögvasak, tartók, valamint csavarok és anyák
