Solar KIT T1V Strong – talajra szerelt napelemes szerkezet 4 panelhez
Leave feedback on the product
Talajra szerelt PV tartószerkezet komplett készlet 4 függőleges panelhez, T1V kialakítás, Strong teherbírás (szél 26 m/s, hó 1,6 kN/m²). Dőlésszög 25°/30°/35°, Magnelis acél, 25 év garancia.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: GPV-T1V-S4
Termékjellemzők
[PIM] Konstrukcje naziemne #19
- Konstrukció típusa T1V
- Panelek száma 4
- Szélterhelés 26 m/s (93,6 km/h)
- Hóterhelés 1,6 kN/m² (163 kg/m²)
- Változat Strong
Leírás

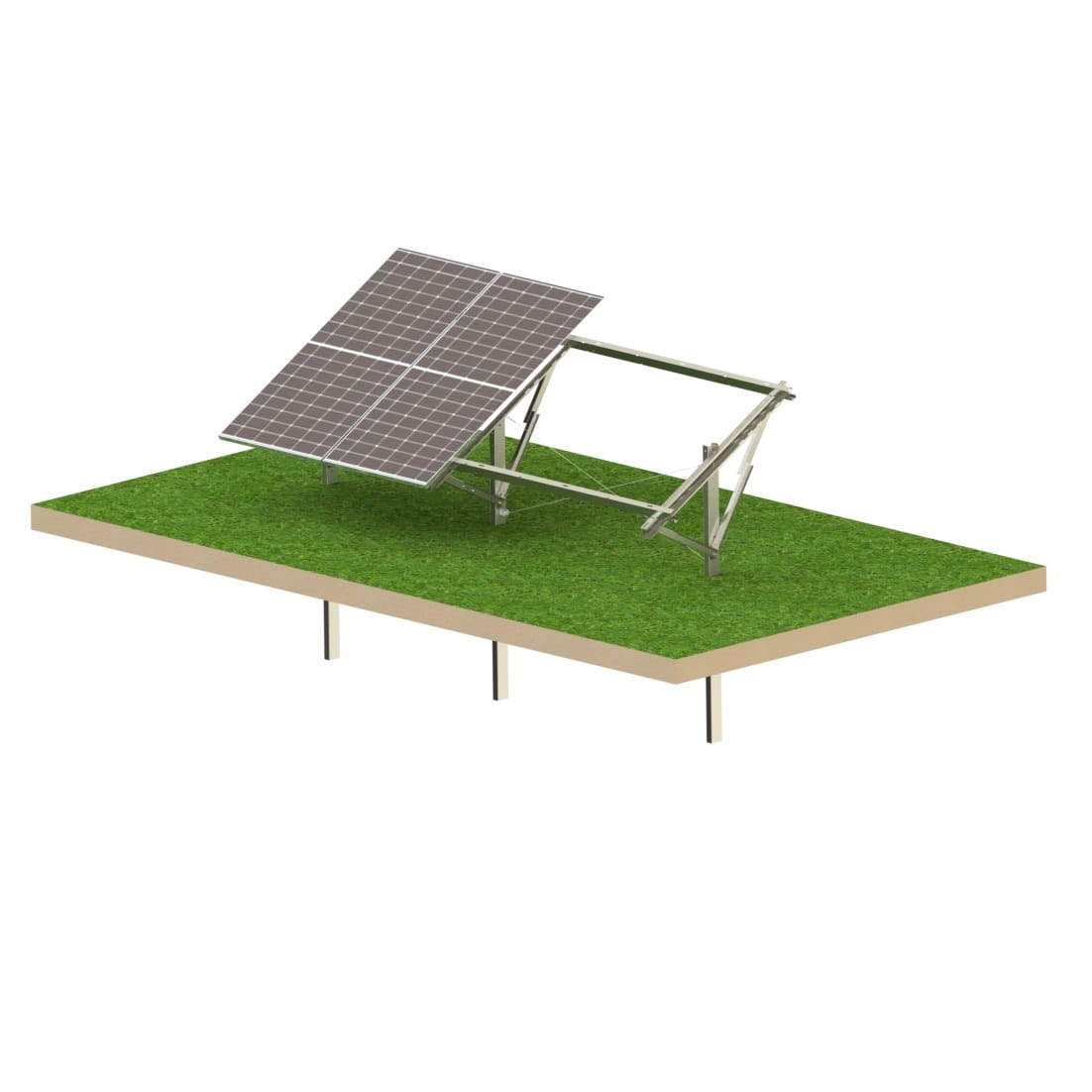

Solar KIT T1V Strong – talajra telepített PV szerkezet 4 panelhez
A Solar KIT T1V Strong – 4 panel egy komplett szerelési készlet, amelyet kis- és középvállalkozások számára terveztek, akik értékelik a gyors kivitelezést, az alacsony logisztikai költségeket és az egyszerű szerelést. A KIT azt jelenti, hogy mindent egy csomagban kap – nem kell hiányzó elemeket keresnie.
Mit jelent a T1V? A rövidítés a következőképpen bontható: T – a szerkezet oldalról nézett alakja, 1 – egy sor láb, V – panelek függőleges elhelyezése. Strong: szél 26 m/s-ig (93,6 km/h), hóterhelés 1,6 kN/m² (kb. 163 kg/m²). Ha nagyobb stabilitásra van szüksége, nézze meg az N2V változatot két sor lábbal – ideális igényesebb talajviszonyokhoz.
Miért érdemes? A Solar KIT-et a maximális munkavégzési hatékonyság jegyében tervezték. A videón egy személy által végzett szerelést mutatunk be. A gyakorlatban két személy rendkívül rövid idő alatt összeállítja az egész készletet. Csapata így több megbízást teljesíthet, nagyobb csapatok koordinálása nélkül.
Logisztika bonyodalmak nélkül
Minden elem rövid és könnyű – egyik sem haladja meg a 2,4 m hosszúságot. Az egész KIT elfér egyetlen raklapon, ami jelentősen leegyszerűsíti a raktározást. Még egy garázs is elegendő. Szállítás? Gond nélkül – a készlet elfér egy hagyományos pótkocsiban. A szállítási költségek minimálisak, és a szereléshez nincs szükség speciális szerszámokra.


A kompakt méretek nem jelentenek kompromisszumot a szilárdság terén – a szerkezetet az egyes szél- és hózónák figyelembevételével tervezték, ami még nehéz időjárási körülmények között is garantálja a biztonságot.



Szállítás 24 órán belül
A csomagolást és szállítást általában 24 órán belül teljesítjük munkanapokon. Nagy készletekkel rendelkezünk a Solar KIT minden változatából, így gyorsan reagálunk az ügyfelek igényeire.
A megfelelő változat kiválasztása
Különböző időjárási körülményekhez igazított készleteket kínálunk. Alább található egy eszköz, amely automatikusan ellenőrzi a szél- és hózónát bármely helyszínre – elég beírni a tervezett telepítés címét.
Ha az eredmény azt mutatja, hogy a kiválasztott változat nem felel meg az adott helyszín követelményeinek, használja az alábbi összehasonlító táblázatot. Bemutatja az összes elérhető modellt a teljes műszaki specifikációval. Válassza ki a szél- és hózónát a szűrőkben, hogy lássa a kritériumainak megfelelő készleteket.
Műszaki paraméterek
A Solar KIT termékcsaládban három szilárdságú változat érhető el:
- Light: szél 22 m/s-ig (79,2 km/h), hóterhelés 1,2 kN/m² (kb. 122 kg/m²)
- Strong: szél 26 m/s-ig (93,6 km/h), hóterhelés 1,6 kN/m² (kb. 163 kg/m²)
- Ultra Strong: szél 28 m/s-ig (100,8 km/h), hóterhelés 1,6 kN/m² (kb. 163 kg/m²)

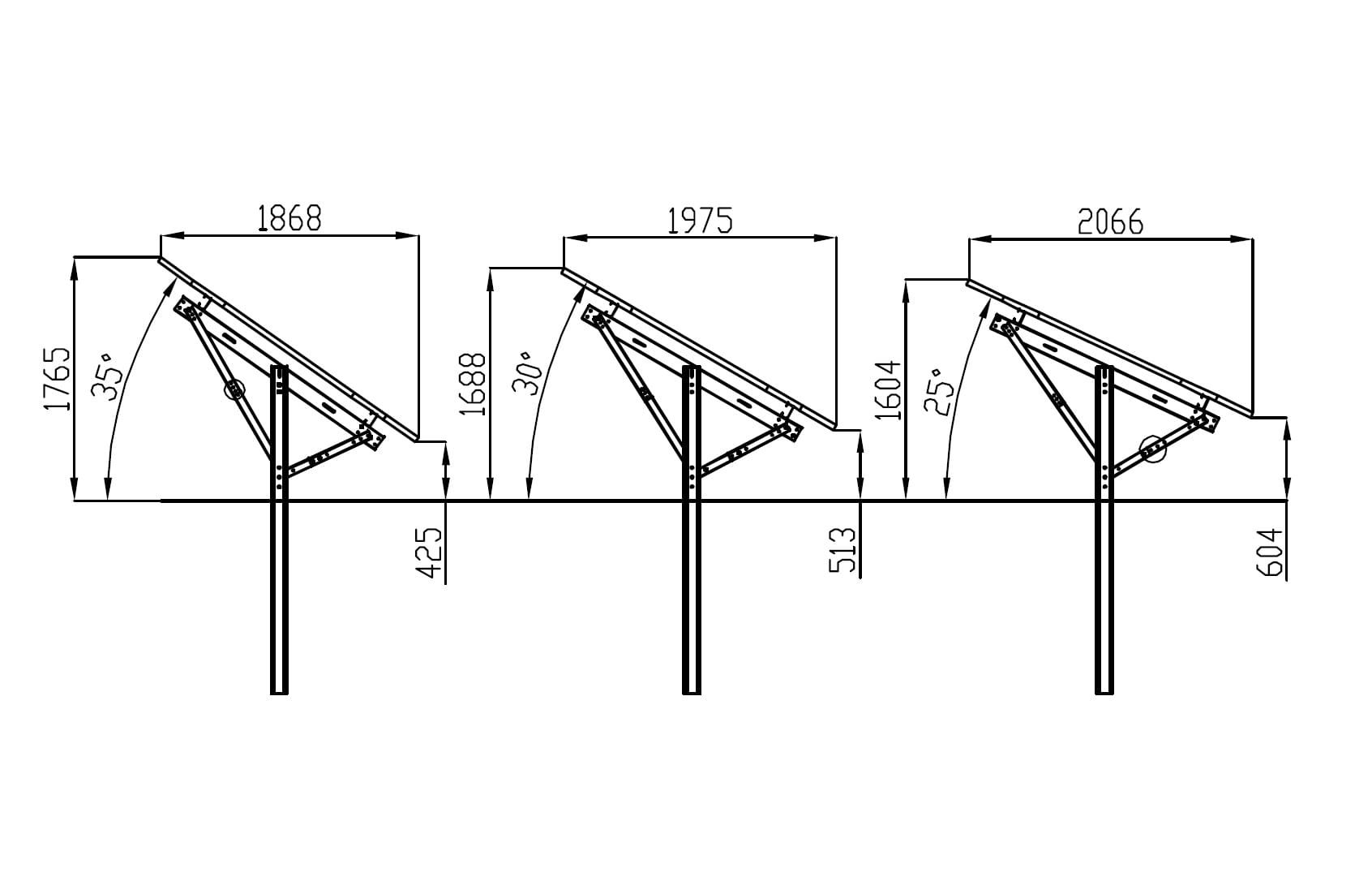

Az elem maximális hossza nem haladja meg a 2,4 m-t. A szerkezet minden népszerű panelhez alkalmas. A dőlésszöget a szerelés során választja ki: 25°, 30° vagy 35°. Kivitelezési osztály: EXC1.
Az acélelemek korrózióvédelmi bevonattal rendelkeznek, és 25 év garancia vonatkozik rájuk a védőbevonatra. A garancia szabványos környezeti körülmények között érvényes. Fokozott korrózióveszéllyel járó helyszíneken (pl. tengeri területek nagy sótartalommal a levegőben) más feltételek vonatkozhatnak – a részleteket a garanciális feltételekben találja.
Kulcsfontosságú előnyök telepítő cégek számára
- Gyors szerelés: Potenciálisan egy személy is felszerelheti az egész készletet – időt és munkaerőköltséget takarít meg (a szerkezet szereléséhez két személyt ajánlunk)
- Könnyű elemek: Rövid komponensek, könnyen szállíthatók túlzott erőfeszítés nélkül
- Kompakt csomagolás: Az egész KIT elfér egy raklapon – egyszerű raktározás
- Egyszerű szállítás: A készlet elfér egy hagyományos pótkocsiban
- Expressz teljesítés: Szállítás 24 órán belül munkanapokon – az utolsó pillanatban is tervezhet megbízásokat
- Moduláris rendszer: Könnyű bővítés a meglévő szerkezet módosítása nélkül
- Komplett készlet: Tartalmazza az összes csavart, anyát és szerelési elemet – semmit nem kell külön vásárolnia
- Intuitív felépítés: Szimmetrikus elemek minimalizálják a hibák kockázatát, részletes szerelési útmutató mellékelve, YouTube-on oktató videók elérhetők
- Univerzalitás: Kompatibilis a legtöbb népszerű panellel (vastagság 30–40 mm) - a készletben univerzális PV panel szerelőbilincsek találhatók

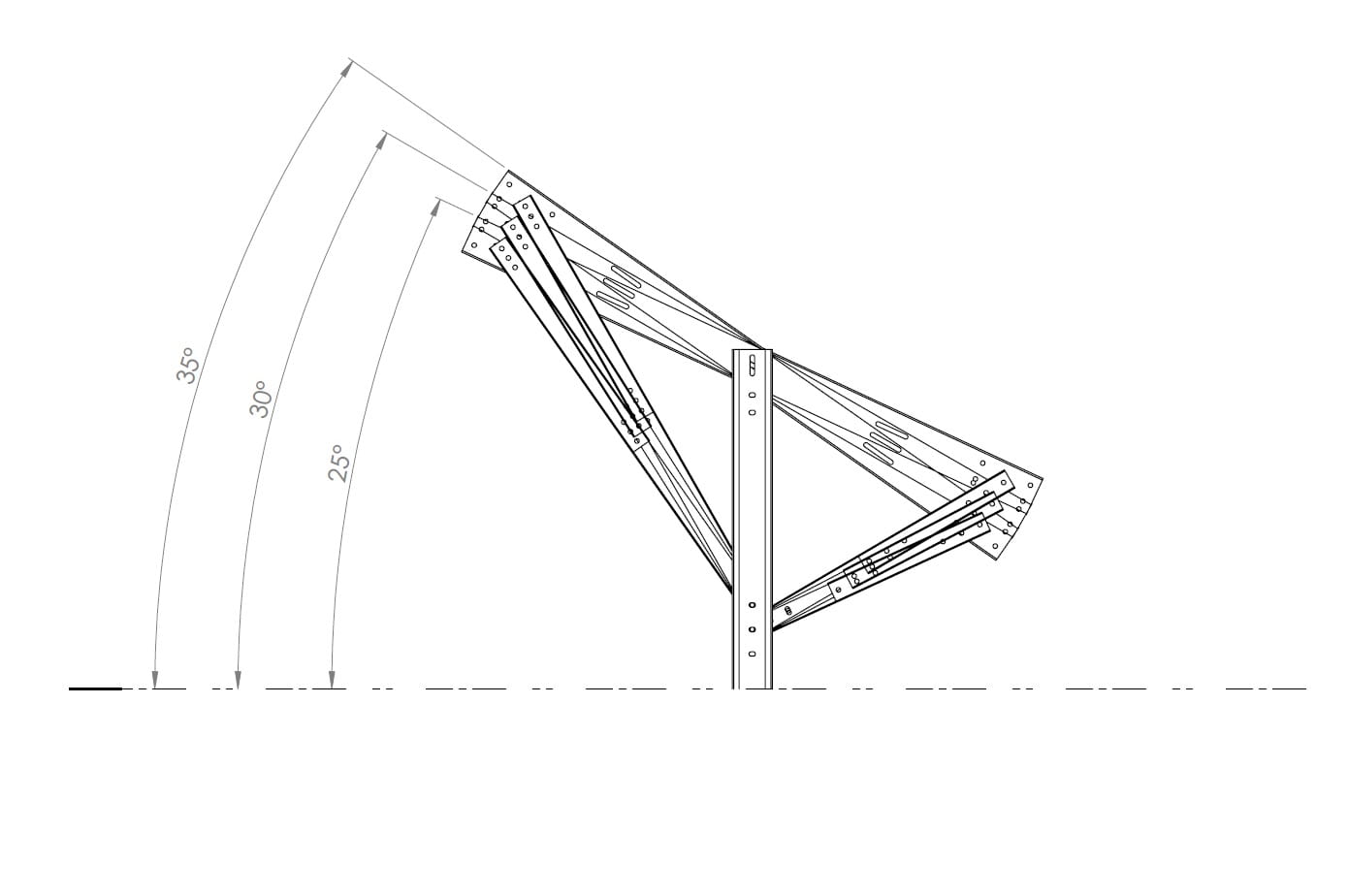

- Rugalmasság: A dőlésszög (25°, 30° vagy 35°) szerelés közben választható - így kiegyenlítheti a terep enyhe egyenetlenségeit és a szöget a földrajzi szélességéhez igazíthatja
Minőség és tartósság
A szerkezet kiváló minőségű acélból készült Magnelis bevonattal, 25 év garancia vonatkozik rá a tartósságra. Megfelel a következő szabványok követelményeinek: EN 1090-1, EN 1090-2, EN 1090-4, PN-EN 1991-1-3 (Eurokód 1 – hóterhelések), PN-EN 1991-1-4 (Eurokód 1 – szélterhelések), PN-EN 1993-1-8 (Eurokód 3 – acélszerkezetek), PN-EN 1999-1-1 (Eurokód 9 – alumíniumszerkezetek).
Mit nyer telepítőként?
A rövidebb szerelési idő több megbízást jelent havonta. Az egyszerű logisztika alacsonyabb működési költségeket. A gyors szállítás elégedett ügyfeleket eredményez. Az intuitív szerkezet minimalizálja a hibákat és reklamációkat. Mindez közvetlenül befolyásolja az Ön jövedelmezőségét.
A készlet tartalma
A Solar KIT csomagban megkapja az összes szerkezeti elemet (profilok, csatlakozók), kötőelemeket (rozsdamentes csavarok és alátétek), feszítőket az acélkötelekhez, amelyek megerősítik a szerkezetet, acélköteleket, középső bilincseket (univerzális) és állítható oldalsó bilincseket, amelyek minden paneltípushoz illeszkednek. A szállítmányban megtalálható a CE tanúsítvány és a szerelési útmutató is.
Letölthető fájlok
T1V KATALÓGUSLAP
EN Tanúsítvány
ISO 9001 PL
DXF 25° GPV-T1V-S4
DXF 30° GPV-T1V-S4
DXF 35° GPV-T1V-S4
Műszaki rajz 25° GPV-T1V-S4
Műszaki rajz 30° GPV-T1V-S4
Műszaki rajz 35° GPV-T1V-S4
