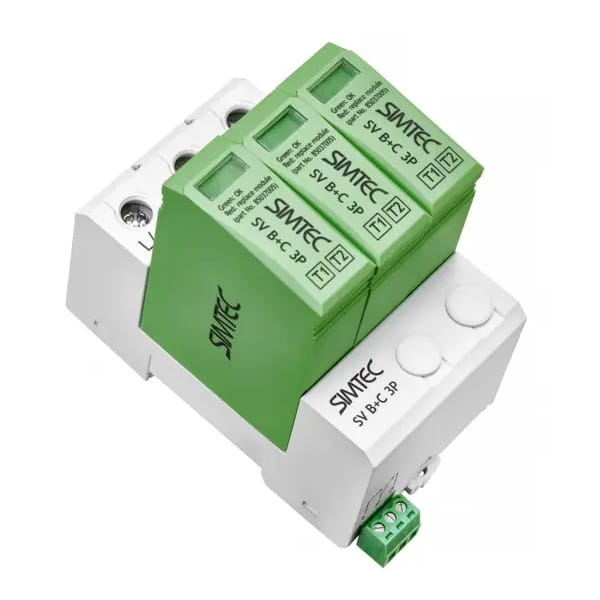

Simtec túlfeszültség-levezető PV DC Típus 1+2 (B+C osztály) 1000V 3P 20kA 4,5kV
Leave feedback on the product
Típus 1+2 (B+C) varistoros túlfeszültség-levezető PV rendszerekhez, 1000V DC, 3-pólusú. Kisülési áram 20kA, védelmi szint ≤4,5kV, reagálási idő <25ns. TS35 sínre szerelhető, IP20 védettség.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Válasszon változatot:
Individual variants may differ in price
Csomagolási Lehetőségek
Product code:
Termékjellemzők
[PIM] ograniczniki-przepiec #93
- Alkalmazás DC (fotovoltaikus)
- Túlfeszültség-védő típusa (SPD osztály) T1+T2 (B+C)
- Névleges feszültség [V] 1000V DC
- Pólusok száma 3P
- Villámáram (Iimp/In) [kA] 20 kA
- Márka SIMTEC
- Védelmi szint (Up) [kV] 4,5 kV
Leírás
Simtec Túlfeszültség-levezető PV DC 1+2. típus (B+C osztály) 1000V 3P 20kA 4,5kV
A varistoros túlfeszültség-levezető fotovoltaikus rendszerekhez SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, más néven villámvédő, olyan eszköz, amelyet a fotovoltaikus rendszerek túlfeszültségek hatásai elleni védelmére terveztek.
Varistorokkal és szikraközökkel felépített eszköz feladata a veszélyes feszültségcsúcsok csökkentése, amelyek közvetlen villámcsapás vagy annak közeli elhaladása következtében jelentkezhetnek. A táprendszerben a teljes túlfeszültség-védelem érdekében elengedhetetlen a háromszintű túlfeszültség-levezetők hierarchiájának alkalmazása (1., 2., 3. típus, vagyis B, C, D osztály), egymás után telepítve. Az SV B+C 3P túlfeszültség-levezető kifejezetten 1000 V DC-ig működő fotovoltaikus rendszerekben való használatra alkalmas, az egyenáramú oldalon.
ELEKTROMOS PARAMÉTEREK
| Paraméter | Érték |
|---|---|
| Sorozat és típus | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| A PV rendszer névleges feszültsége | 1000V DC |
| A fotovoltaikus rendszer legnagyobb tartós üzemi feszültsége | 1060 V DC |
| Impulzusáram | 6,25 kA |
| Névleges kisülési áram | 20 kA |
| Maximális kisülési áram | 40 kA |
| Feszültség-védelmi szint | ≤4,5 kV |
| Működési idő | < 25ns |
| Megengedett páratartalom | 30% ÷ 90% |
| Szigetelési ellenállás | >100 MΩ |
| Maximális kiegészítő biztosíték | 160 A |
| Frekvencia | 48 ÷ 62 Hz |
| Távjelzés meghibásodáskor | IGEN |
| Szabványoknak való megfelelés | EN 61643-31:2019-07E a 2014/35/EU irányelv szerint |
MECHANIKAI PARAMÉTEREK
| Paraméter | Érték |
|---|---|
| Vezetők keresztmetszete | merev 2,5 ... 35 mm²; hajlékony 2,5 ... 25 mm² |
| Burkolat anyaga | PA66, UL94 V0 |
| Állapotjelző | optikai, piros ha meghibásodott |
| Rögzített sínre szerelés | TS 35 |
| Üzemi hőmérséklet-tartomány | -40°C ... +85°C |
| Védettségi fok IP | IP20 |
| Villás csatlakozósín | 18 mm modulköz |
| Termikus leválasztó eszköz | IGEN |
| Távjelzési vezetők keresztmetszete | max 1,5 mm² - sodrott, tömör |
SPECIFIKÁCIÓ
| Paraméter | Érték |
|---|---|
| Csomagolás tömege | 0,2 kg |
| Hálózat típusa | DC (Fotovoltaikus PV) |
| Védő osztálya | B+C (1+2. típus) |
| Pólusok száma | 3 |
| Névleges kisülési áram (In) | 20kA |
| Feszültség-védelmi szint | 4,5kV |
| Szélesség modulok számában kifejezve | 3 |
| Maximális megengedett üzemi feszültség | 1000V |
| Maximális kisülési áram | 40 kA |
