Schneider Electric áram-védőkapcsoló 4P 40A 300mA A típus Acti9
termék nem elérhető
kívánságlistára
Leírás

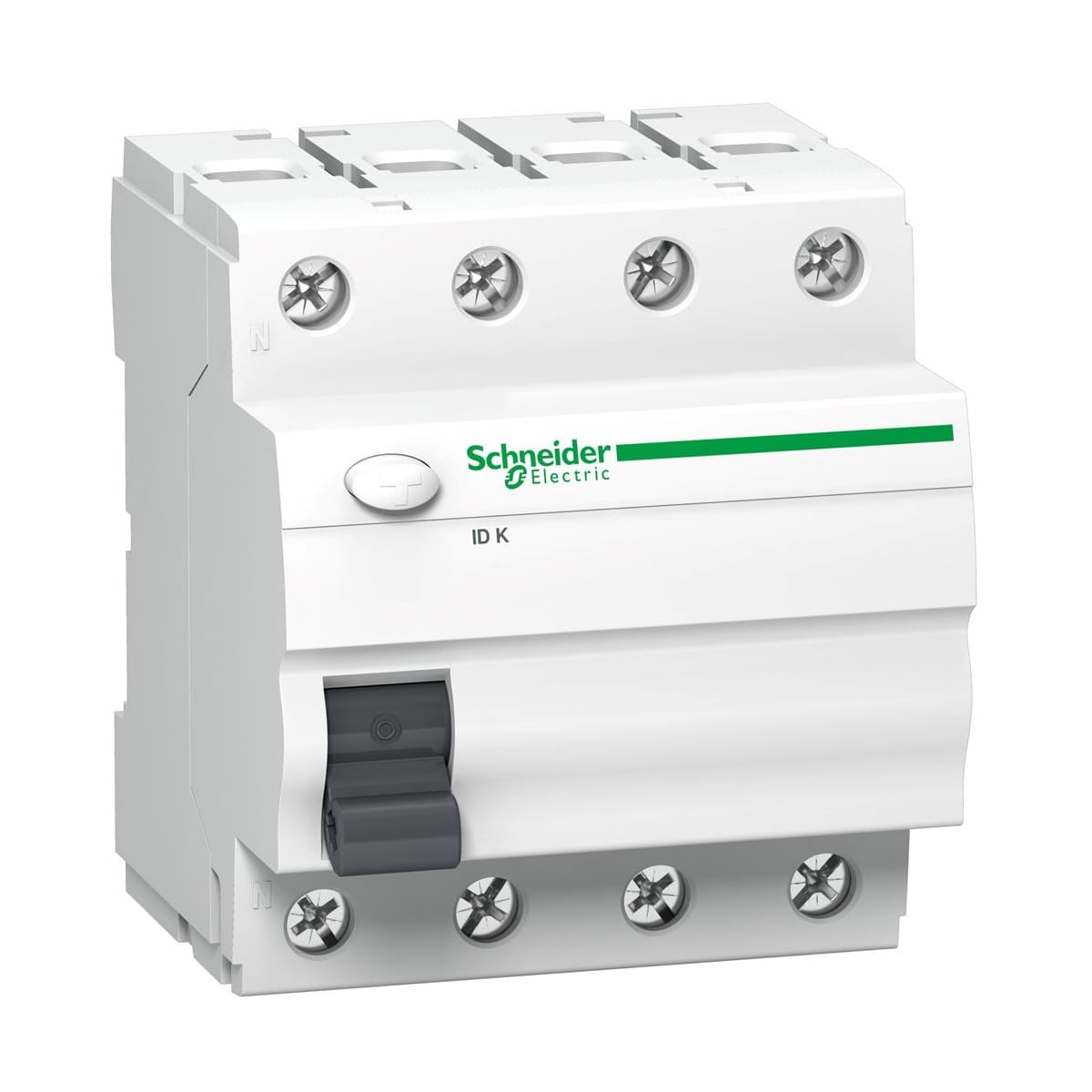

Schneider Electric Hibaáram-védőkapcsoló 4P 40A 300mA A típus Acti9
A 4P 40A 300mA A típusú Acti9 IDK-40-4-300-A A9Z04440 hibaáram-védőkapcsoló a SCHNEIDER ELECTRIC márkától ideálisan alkalmas lakóépületek és hasonló objektumok alkalmazásaira. Áramütés elleni védelmet biztosít elektromos rendszerekben, hatékonyan reagálva szinuszos és egyenirányított pulzáló áramokra.
Dupla, recézett alsó csatlakozókkal (sín+vezeték) van felszerelve, amelyek szilárd és biztonságos kapcsolatot biztosítanak. A semleges vezeték (N) a bal oldalon található, ami megkönnyíti a túláramvédő kapcsolókkal való sínesítést. A készülék "T" ellenőrző gombbal is rendelkezik, amely lehetővé teszi a kapcsoló helyes működésének ellenőrzését. Az Acti9 család többi moduláris készülékével együtt teljes védelmi rendszert alkot az elektromos rendszerek számára.
Specifikáció
| Paraméter | Érték |
|---|---|
| Termékcsalád | Acti 9 |
| Terméknév | Acti 9 ID K |
| Termék vagy alkatrész típusa | Hibaáram-védőkapcsoló (RCCB) |
| Készülék rövid neve | ID K |
| Pólusok leírása | 4P |
| Semleges pozíció | BAL |
| [In] névleges áram | 40 A |
| Hálózat típusa | Váltakozó áram (AC) |
| Szivárgóáram-érzékenység | 300 mA |
| Hibaáram-védelem késleltetése | Azonnali |
| Hibaáram-védelem típusa | A típus |
| Minőségi jel | VDE |
Kiegészítő paraméterek
| Paraméter | Érték |
|---|---|
| Készülék elhelyezkedése a rendszerben | Leágazás |
| Hálózati frekvencia | 50/60 Hz |
| [Ue] névleges kapcsolási feszültség | 380...415 V váltakozó áram (AC) 50 Hz |
| Hibaáram-védő készülék kioldási technológiája | Feszültségfüggetlen |
| Névleges be- és kikapcsolási képesség | [[Idm 500 A Im 500 A]] |
| Névleges feltételes rövidzárlati áram | [[GL63: Inc 4,5 kA K60: Inc 6 kA]] |
| Névleges szigetelési feszültség [Ui] | 440 V váltakozó áram (AC) 50 Hz |
| Névleges impulzus-állófeszültség [Uimp] | 4 kV |
| Lökőáram | 250 A |
| Érintkezőhelyzet jelzése | NEM |
| Vezérlés típusa | Kar |
| Szerelési mód | Pattintós |
| Szerelési alap | DIN sín |
| Szélesség 9 mm-es modulokban | 8 |
| Magasság | 81 mm |
| Szélesség | 72 mm |
| Mélység | 68 mm |
| Szín | Fehér |
| Mechanikai élettartam | 5000 ciklus |
| Elektromos élettartam | AC-1: 2000 ciklus |
| Csatlakozások - kapcsok | [[Dupla csatlakozás felül vagy alul 1…35 mm² merev Dupla csatlakozás felül vagy alul 1…25 mm² hajlékony]] |
| Szigetelés-eltávolítás hossza | 14 mm felső vagy alsó csatlakozáshoz |
| Meghúzási nyomaték | 3,5 N.m felül vagy alul |
Működési környezet
| Paraméter | Érték |
|---|---|
| Szabványok | EN/IEC 61008-1 |
| IP védelmi fok | [[IP20 az IEC 60529 szerint IP40 (moduláris burkolat) az IEC 60529 szerint]] |
| Szennyeződési fok | 2 |
| Elektromágneses kompatibilitás | 8/20 μs impulzus-állóképesség, 200 A az EN/IEC 61008-1 szerint |
| Környezeti hőmérséklet működéshez | -25…40 °C |
| Környezeti hőmérséklet tároláshoz | -30…70 °C |
Fenntarthatósági ajánlat
| Paraméter | Érték |
|---|---|
| Fenntartható ajánlat állapota | Green Premium termék |
| Európai RoHS irányelv | Megfelelő |
| Higanymentes | Igen |
| Kínai RoHS szabvány | A termék nem tartozik a kínai RoHS irányelv hatálya alá. Az anyagokra vonatkozó nyilatkozat tájékoztató jelleggel elérhető. |
| WEEE | A terméket az Európai Unióban érvényes hulladékkezelési előírásoknak megfelelően kell ártalmatlanítani, és nem helyezhető el a normál hulladékkal együtt. |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Letölthető fájlok:
Műszaki adatok
| Megszakító típusa | áramvédő |
| Pólusok száma | 4P |
| Névleges áram [A] | 40A |
| Különbözeti áram [mA] | 300 mA |
| Kioldási karakterisztika | A |
| Megszakítóképesség [kA] | 6 kA |
| Márka | SCHNEIDER ELECTRIC |
