Sarok korlátoszlop üveghez fi 42,4x1060/1102,4mm 4 tartó csiszolt

Go to Product feedback

Sarok korlátoszlop AISI 304 rozsdamentes acélból 4 üvegtartóval. Átmérő ø42,4mm, szatén felületű kivitelben. Komplett készlet 90°-os korlát alátámasztással, takarógyűrűvel és 8mm-es üveg alatti gumikkal.

Go to full description
with VAT without VAT
Price 17 773,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

Sarok korlátoszlop rozsdamentes acél fi 42,4 mm – 4 üvegtartó

Sarok korlátoszlop AISI 304 rozsdamentes acélból szatén felületkezeléssel — kész elem professzionális üvegkorlátok építéséhez. 4 üvegtartóval felszerelve, 40×50 mm méretekkel, 6-10,76 mm vastagságú üveglapokhoz. Az univerzális konstrukció lehetővé teszi használatát erkély- és lépcsőkorlátoknál egyaránt.

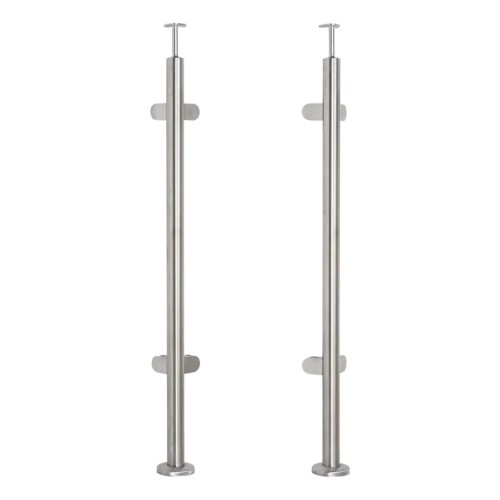

Sarok korlátoszlop rozsdamentes acélból üvegtartókkal – elölnézet
Sarok korlátoszlop rozsdamentes acélból üvegtartókkal – elölnézet

Könnyű szerelés és rugalmas beállítás

A korlát alátámasztás nincs véglegesen ragasztva — a szereléshez rozsdamentes acélhoz való anaerob ragasztót kell használni. Ez a megoldás számos fontos előnyt biztosít:

  • A korlát szerelése könnyebb és gyorsabb
  • Az oszlop beállítása az építkezési körülményekhez igazítható
  • Szükség esetén — pl. egyenetlen padlózat miatt — az oszlop lerövidíthető

Az oszlop a padlóba szerelhető és 90°-os sarokkonstrukciókhoz készült — a korlát tartó megfelelően kialakított szerelőlemezzel rendelkezik.

Az oszlop méretei

A sarok korlátoszlop méretrajza a magasság és osztások jelölésével
A sarok korlátoszlop méretrajza a magasság és osztások jelölésével
  • Az oszlopcső magassága: 1060 mm
  • Teljes magasság (a korlát tengelyéig): 1102,4 mm
  • Cső átmérője: ø42,4 mm, falvastagság: 2 mm
  • Üvegtartók osztása: 610 mm
  • Alsó tartók távolsága az alaptól: 250 mm
  • Felső tartók távolsága a cső tetejétől: 200 mm
  • Korlát tartó magassága: 79 mm
  • Korlát átmérője: ø42,4 mm
  • Tartó szerelőnyílások: 2×M8 90°-os szögben

A készlet tartalma

Az oszlop szétrobbantott nézete a komponensekkel — korlát tartó, üvegtartó, takarógyűrű
Az oszlop szétrobbantott nézete a komponensekkel — korlát tartó, üvegtartó, takarógyűrű
  • Sarok oszlop AISI 304 rozsdamentes acélból
  • Üvegtartók — 4 darab (méretek: 40×50×40 mm)
  • Oszlop összekötő (sarok korlát tartó 90°)
  • Alap takarógyűrű (rozetta)
  • Komplett gumikészlet 8 mm-es üveghez

8 mm-től eltérő vastagságú üvegek használata esetén megfelelő méretű gumik kiválasztása szükséges — a tartók 6-10,76 mm vastagságú üveget tudnak befogadni.

Az üvegtartó paraméterei

Az üvegtartó méretrajza 40×50 mm jelölésekkel és T:6–10,76 mm üvegvastagsággal
Az üvegtartó méretrajza 40×50 mm jelölésekkel és T:6–10,76 mm üvegvastagsággal
  • Méretek: 50×40×40 mm (hosszúság × magasság × mélység)
  • Egyenes rész: 38 mm
  • Befogadható üvegvastagság: 6–10,76 mm
  • Szerelőnyílás átmérője: ø8,5 mm
  • A nyílás tengelyének távolsága a szélétől: 16 mm

Az alap takarógyűrű paraméterei

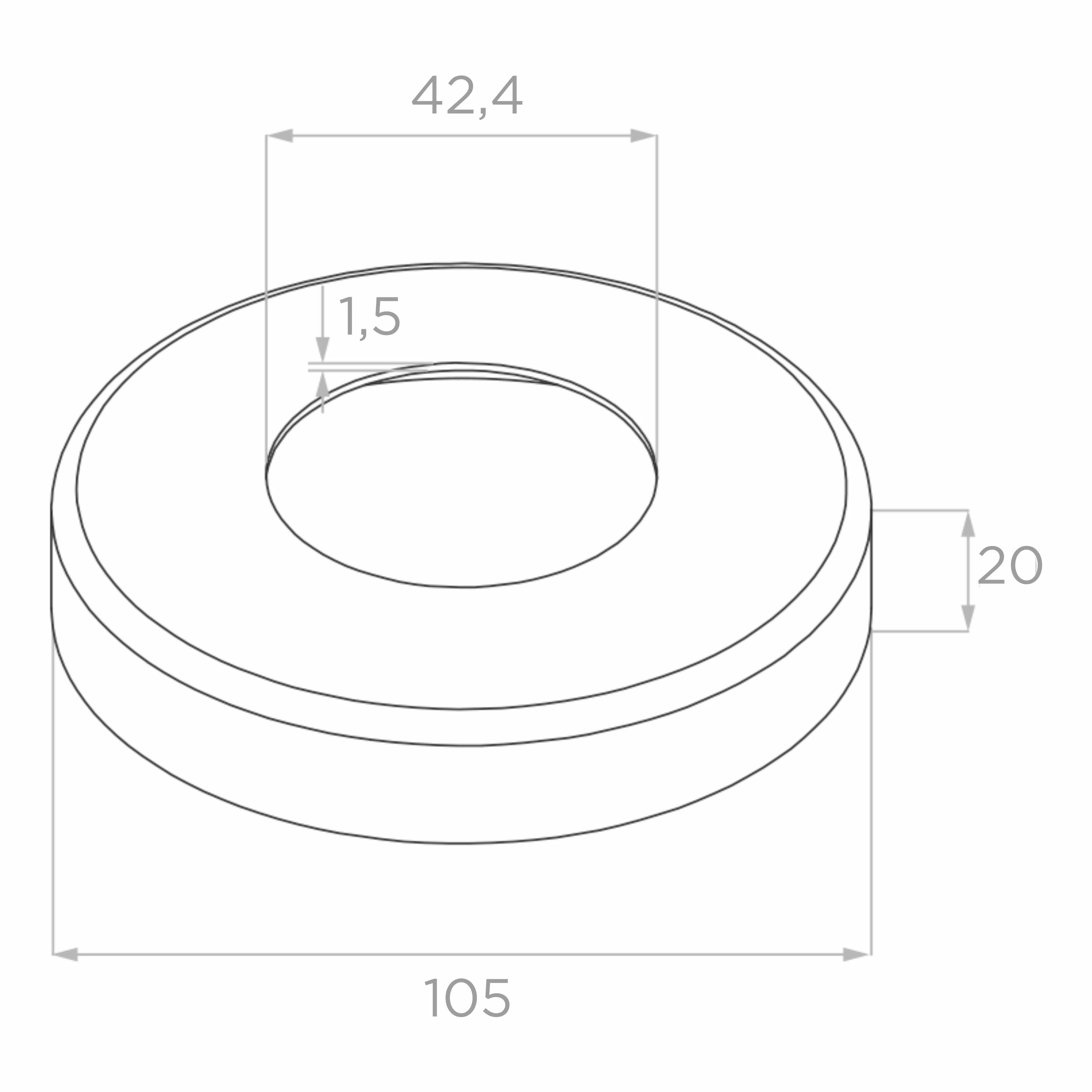

Az oszlop alap takarógyűrűjének méretrajza — 105 mm átmérő
Az oszlop alap takarógyűrűjének méretrajza — 105 mm átmérő
  • Külső átmérő: 105 mm
  • Belső átmérő: ø42,4 mm
  • Magasság: 20 mm
  • Anyagvastagság: 1,5 mm

A korlát tartó paraméterei

A sarok korlát tartó méretrajza 90°-os szöggel és ø42,4 mm átmérővel
A sarok korlát tartó méretrajza 90°-os szöggel és ø42,4 mm átmérővel
  • Magasság a peremtől a korlát tengelyéig: 80 mm
  • Csap átmérője: ø14 mm
  • Alap átmérője: ø42,4 mm
  • Korlát átmérője: ø42,4 mm
  • Szerelőlemez szöge: 90°

Általános adatok

  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: csiszolt / szatén
  • Tömeg: 3,66 kg
  • EAN: 5903313202190
