Pontszerű üvegtartó 8-16,76mm üveghez fi 48/26/M10x38 AISI304 kulcsos rendszer lapos szatén

000-569 (1)
  • Újdonság
Elérhetőség: Raktáron (nagy mennyiség)
Kiszállítás: 6 munkanapok
Súly: 0.4 kg
Ár/ db.: 3 018,00 Ft 3018.00
tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül
Nettó ár/ db.: (2 376,00 Ft)
nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül
mennyiség db.

termék nem elérhető

kívánságlistára
Visa Mastercard Google Pay Apple Pay PayPal Bank Transfer
Értékelés: 0
Gyártó: PSG
Termékkód: 000-569

Leírás

Pontszerű üvegtartó fi 48 mm AISI 304 – lapos rendszer, szatén

Kerek pontszerű üvegtartó fi 48 mm üveg rögzítéséhez rozsdamentes korlátokban — lapos felületekre való szereléshez tervezve. AISI 304 rozsdamentes acélból készült szatén kivitelben, esztétikát és magas korrózióállóságot ötvöz. A kulcsos meghúzási rendszernek köszönhetően (csavarfurat Ø 3,20 mm) biztos és állítható rögzítést biztosít 8-tól 16,76 mm-ig vastag üvegekhez.

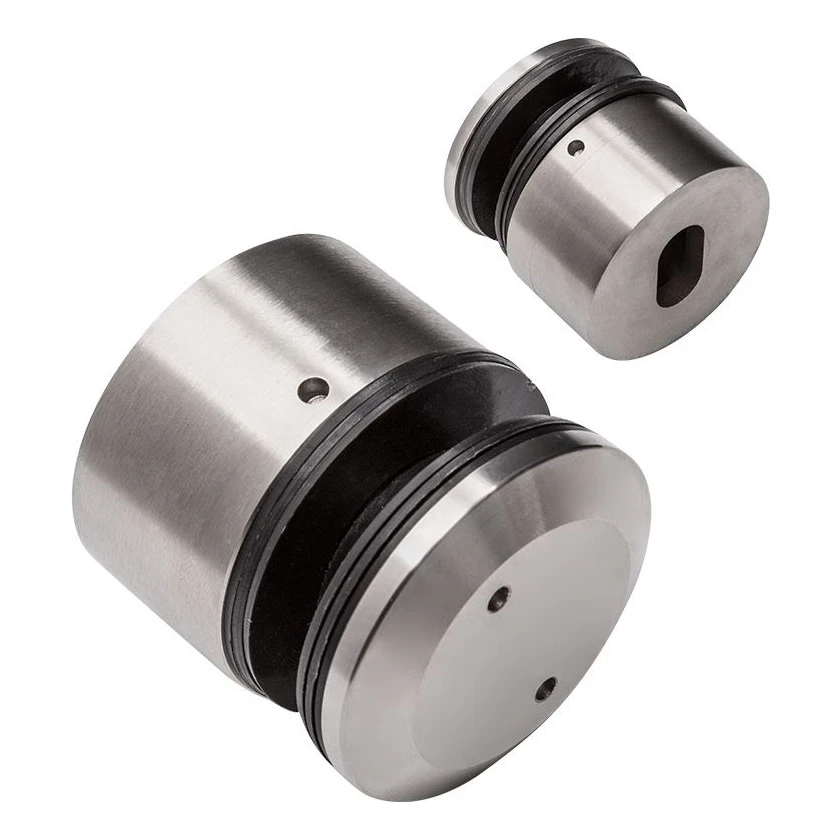

Pontszerű üvegtartó fi 48 mm AISI 304 szatén – alap és szorítóanya nézet
Pontszerű üvegtartó fi 48 mm AISI 304 szatén – alap és szorítóanya nézet

Konstrukció és működési elv

A tartó szerelési alapból áll M10 belső menettel (a teherhordó szerkezethez való rögzítéshez) és az M39 menetre csavarható szorítóanyából, amely gumitömítéseken keresztül szorítja az üveget. A szerelési furat babszemes alakú (21,5 × 12 mm), ami lehetővé teszi a pozíció beállítását szereléskor. Az alap belső átmérője 32 mm, a szorítóanyában lévő kulcsnyílások távolsága 24 mm.

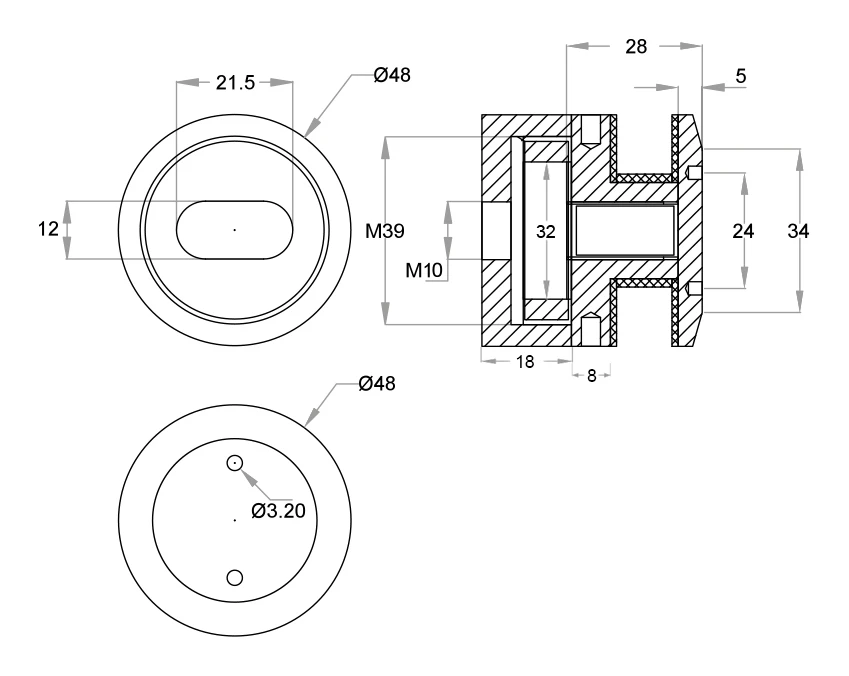

Pontszerű üvegtartó fi 48 mm műszaki rajz – metszet, hátulról és elölről nézet méretekkel
Pontszerű üvegtartó fi 48 mm műszaki rajz – metszet, hátulról és elölről nézet méretekkel

Méretek és műszaki paraméterek

  • Külső átmérő: Ø 48 mm
  • Belső menet (szerkezethez való rögzítés): M10
  • Háztest menete (alap–szorítóanya): M39
  • Alap mélysége: 18 mm
  • Távtartó hossza: 8 mm
  • Szerelési távolság (alap–szorítóanya): 28 mm
  • Szorítóanya vastagsága: 5 mm
  • Szorítóanya aláesztergálásának átmérője: 34 mm
  • Alap belső átmérője: 32 mm
  • Szerelési furat (babszem): 21,5 × 12 mm
  • Kulcsnyílások távolsága: 24 mm
  • Kulcsnyílások átmérője: Ø 3,20 mm
  • Rögzített üveg vastagsága: 8–16,76 mm
  • Anyag: AISI 304 rozsdamentes acél
  • Felületi kikészítés: szatén
  • Szerelési rendszer: lapos (lapos felületre)
  • Tömeg: 0,4 kg
  • EAN: 5903313206242

Alkalmazás

A tartó üvegpanelek professzionális szerelésére szolgál korlátoknál, védőfalaknál és edzett vagy laminált üvegből készült válaszfalaknál. A lapos rendszer lehetővé teszi a közvetlen szerelést oszlopokhoz, acélprofilokhoz vagy más, lapos felületű szerkezeti elemekhez. A szatén kivitel harmonikusan illeszkedik a tipikus kefézett rozsdamentes acél korlátokhoz.

Műszaki adatok

Anyag AISI 304
Felületkezelés Szatén
Rögzítési rendszer Lapos
Üvegvastagság [mm] 8-16,76
