Pontszerű üvegtartó 8-16,76mm ø 48/26/M10x38 imbuszra AISI304 szatén lapos rendszer

Go to Product feedback

Kerek pontszerű üvegtartó ø 48 mm AISI 304 rozsdamentes acélból szatén felületkezeléssel 8-16,76 mm vastagságú üveg rögzítéséhez korlátokban. Lapos rendszer M10 menettel, pozícióbeállítással 21,5×12 mm-es hosszúkás lyukon keresztül.

Go to full description
with VAT without VAT
Price 2 860,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] uchwyty-do-szkla-punktowe #125

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer Lapos
  • Üvegvastagság [mm] 8-16,76

Leírás

Pontszerű üvegtartó ø 48 mm AISI 304 szatén – lapos rendszer

Kerek pontszerű üvegtartó ø 48 mm üveg rögzítéséhez rozsdamentes korlátokban — lapos felületekre történő szereléshez tervezve. AISI 304 rozsdamentes acélból készült szatén felületkezeléssel, amely magas korrózióállóságot és esztétikus, visszafogott megjelenést biztosít. Az üvegtartó 8-16,76 mm vastagságú üvegeket kezel, így mind edzett, mind laminált üvegekkel használható korlátoknál.

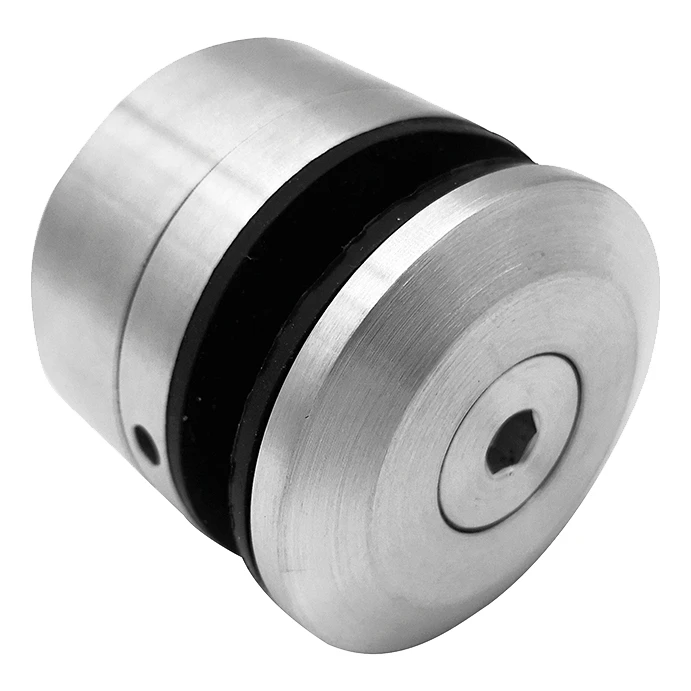

Pontszerű üvegtartó ø 48 mm AISI 304 rozsdamentes acélból, szatén felületkezelés
Pontszerű üvegtartó ø 48 mm AISI 304 rozsdamentes acélból, szatén felületkezelés

Konstrukció és szerelés

Az üvegtartó kétrészes konstrukcióval rendelkezik gumi tömítésekkel, amelyek megvédik az üveget a mechanikai sérülésektől és stabil, játékmentes rögzítést biztosítanak. A szerelés imbuszra történik, ami pontos meghúzást tesz lehetővé és gyors telepítést biztosít speciális szerszámok nélkül. A rögzítőelem M10 menettel van ellátva a hordozó szerkezetbe beépített horgonyhoz való csatlakozáshoz. A központi, 21,5 × 12 mm-es hosszúkás lyuk lehetővé teszi az üvegtartó pozíciójának beállítását szerelés közben, ami különösen hasznos az üvegtáblák függőleges igazításánál.

Méretrajz ø 48 mm pontszerű üvegtartóhoz – elölnézet és oldalsó metszet
Méretrajz ø 48 mm pontszerű üvegtartóhoz – elölnézet és oldalsó metszet

Méretek és műszaki specifikáció

  • Külső átmérő: ø 48 mm
  • Rögzítő menet: M10
  • Menetes szár hossza: 38 mm
  • Üvegvastagság: 8–16,76 mm
  • Szükséges lyuk az üvegben: ø 20 mm
  • Hosszúkás lyuk (beállítás): 21,5 × 12 mm
  • Alap vastagsága: 3 mm
  • Hengeres rész mélysége: 10 mm
  • Belső lépcső mélysége: 5 mm
  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén
  • Szerelési rendszer: lapos (flat)
  • Tömeg: 0,42 kg
  • Térfogat: 281,25 cm³

Alkalmazás

Az üvegtartó elsősorban lapos felületekre szerelt üvegkorlátokhoz készült — oszlopokhoz, falakhoz, acélprofilokhoz. Az univerzális üvegvastagság-tartomány (8–16,76 mm) miatt egyrétegű edzett üvegekkel és többrétegű laminált üvegekkel (pl. 2×8,38 mm = 16,76 mm) egyaránt használható. A szatén felületkezelés harmonikusan illeszkedik a csiszolt rozsdamentes acél korlátelemekkel, megőrizve a teljes berendezés egységes megjelenését.
