PSG saroktámasz korlátoszlop AISI 304 acélból ø42,4 mm H1060 mm ø12 mm-es rudak fogadására szolgáló tartókkal

Go to Product feedback

PSG sarok korlátoszlop AISI 304 rozsdamentes acélból, ø42,4 mm, 1060 mm magasság. 8 tartó ø12 mm-es rudakhoz, padlóba történő rögzítéssel. Szatén csiszolt felületkezelés. Súly 3,3 kg. Beltéri korlátokhoz.

Go to full description
with VAT without VAT
Price 18 341,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

PSG sarok korlátoszlop AISI 304 acélból ø42,4 mm H1060 mm ø12 mm-es rudakhoz való foglalatokkal

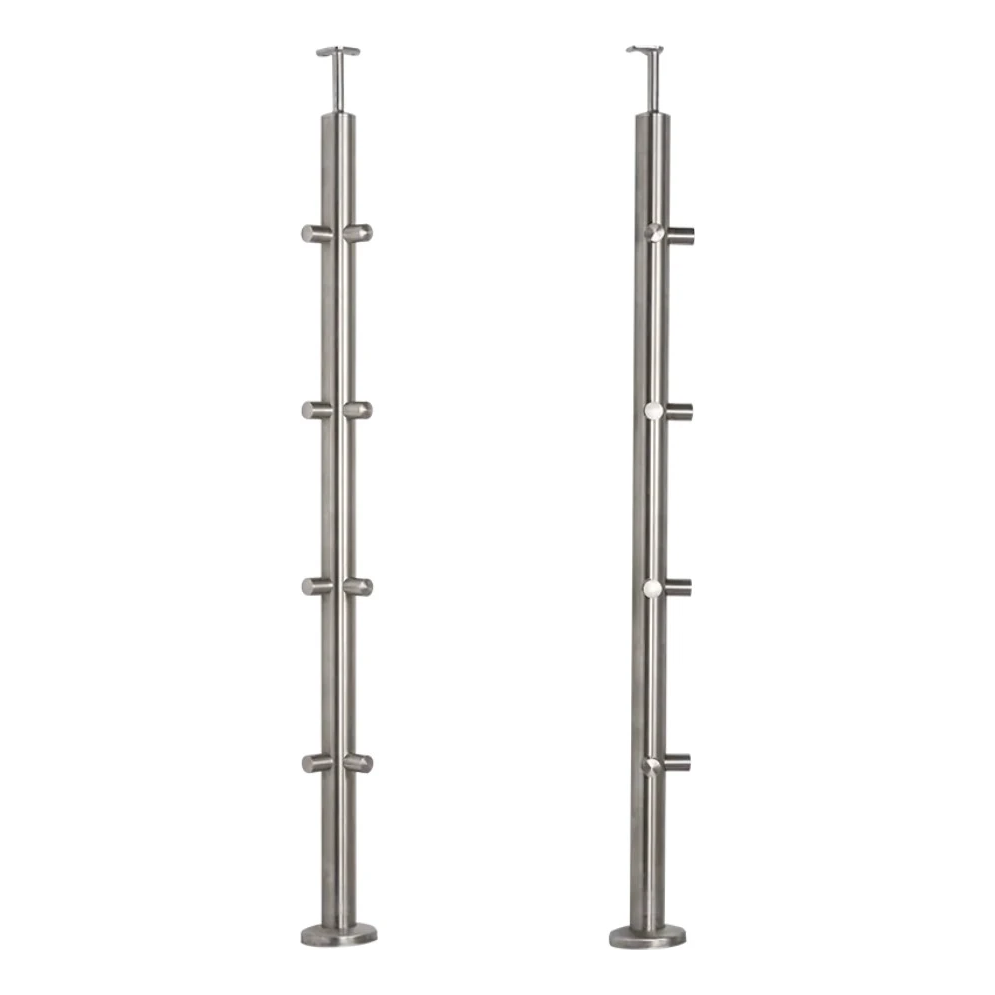

AISI 304 rozsdamentes acélból készült sarok korlátoszlop – elülső és oldalnézet
AISI 304 rozsdamentes acélból készült sarok korlátoszlop – elülső és oldalnézet

A PSG sarok korlátoszlop csiszolt AISI 304 rozsdamentes acélból készült, komplett szerkezeti elem erkély- és lépcsőkorlátozáshoz, beltéri használatra. 8 rúdindító foglalattal (4-4 a sarok mindkét oldalán) lehetővé teszi 4 db ø12 mm-es töltőrúd vezetését két egymásra merőleges irányban, így ideális megoldás sarki felszereléshez.

Az oszlop a padlóba szerelhető, a mellékelt korlátösszekötők nem rögzítettek tartósan – ez lehetővé teszi a beállítást és a helyszíni viszonyokhoz való igazítást. A gyártó javasolja a csatlakozások rozsdamentes acélhoz való speciális anaerob ragasztóval való megerősítését. A teljes magasság a felszerelt korláttal 1102,4 mm.

Az oszlop műszaki paraméterei

  • Gyártó: PSG
  • Anyag: AISI 304 rozsdamentes acél, csiszolt (szatinált)
  • Oszlop átmérő: ø42,4 mm
  • Oszlop magasság: 1060 mm
  • Teljes magasság korláttal: 1102,4 mm
  • Típus: sarok (90°-os szög)
  • Szerelés: padlóba
  • Felhasználás: beltéri használatra
  • Foglalatok: 8 db (2 × 4) — rúdindító foglalatok ø12 mm-es rudakhoz
  • Foglalatok távolsága: 210 mm (tengelyek közötti távolság)
  • Távolság az oszlop tetejétől a legmagasabb foglalathoz: 220 mm
  • Súly: 3,3 kg
  • EAN: 5903313202121

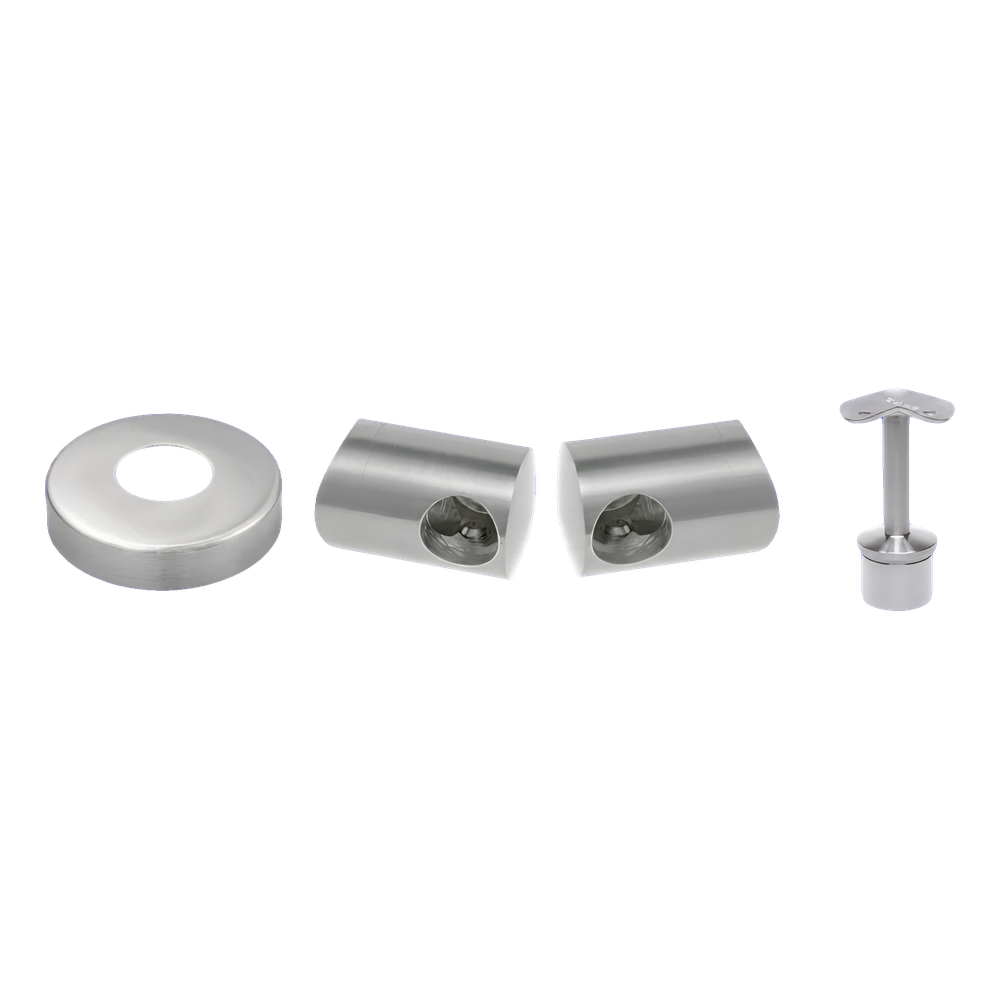

A készlet elemei – fedőrózsa, rúdfoglalatok és korlátösszekötő
A készlet elemei – fedőrózsa, rúdfoglalatok és korlátösszekötő

A készlet tartalma

  • Sarok korlátoszlop ø42,4 × 1060 mm — 1 db
  • Talp fedőrózsa — 1 db
  • Rúdindító foglalatok ø12 mm — 2 × 4 db (8 db)
  • Sarok korlátösszekötő — 1 db

Az alkatrészek méretei

Korlátösszekötő (sarok): csap magasság 80 mm, csap átmérő ø14 mm, alap átmérő ø42,4 mm, működési szög 90°, illeszkedik ø42,4 mm-es korláthoz.

Rúdfoglalat: nyílás a rudak számára ø12 mm, ház külső átmérő ø22 mm, kinyúlás az oszlop tengelyétől 20 mm, szerelő nyílás ø6,5 mm, illeszkedés ø42,4 mm-es oszlophoz.

Talp fedőrózsa: külső átmérő 105 mm, belső nyílás ø42,4 mm, magasság 20 mm, falvastagság 1,5 mm.

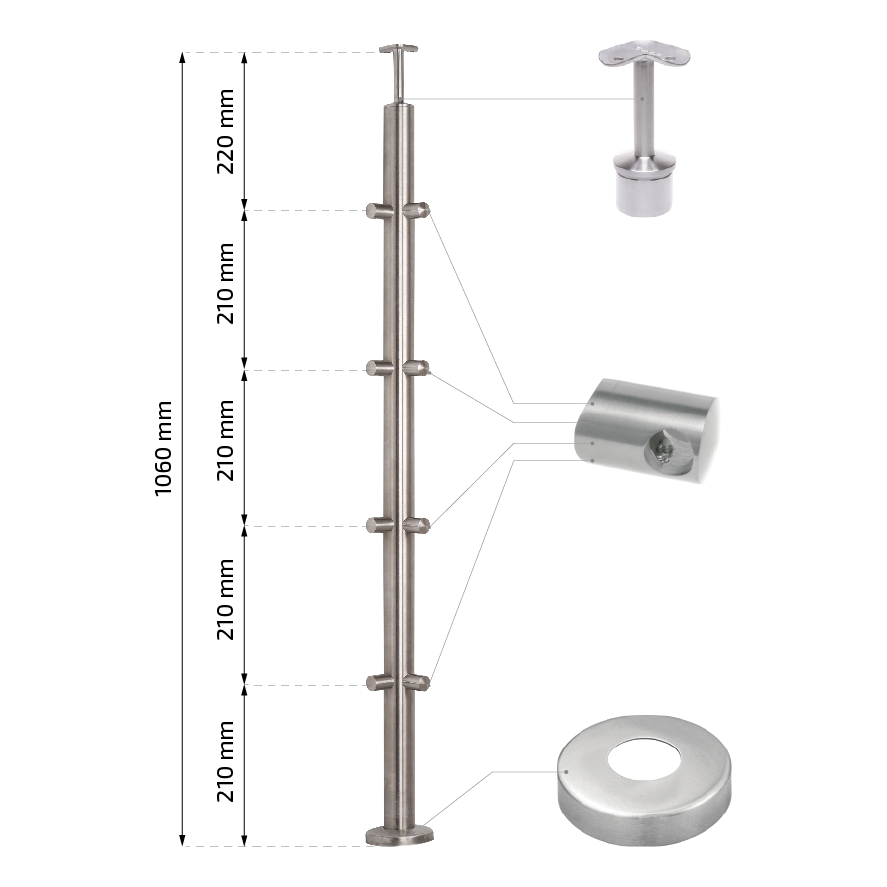

Az oszlop méretrajza a foglalatok elhelyezkedésével és az alkatrészek részleteivel
Az oszlop méretrajza a foglalatok elhelyezkedésével és az alkatrészek részleteivel

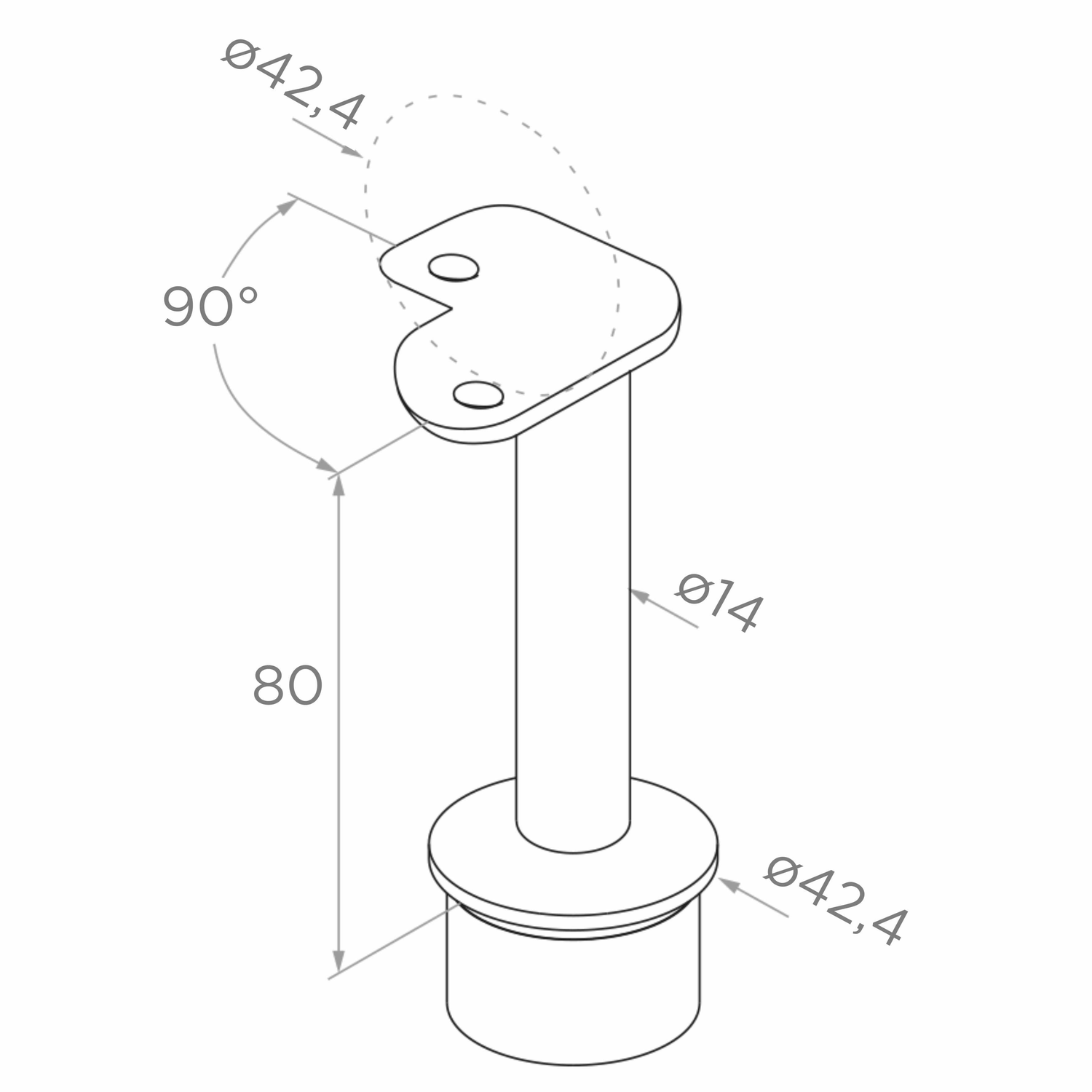

A sarok korlátösszekötő műszaki rajza méretekkel
A sarok korlátösszekötő műszaki rajza méretekkel

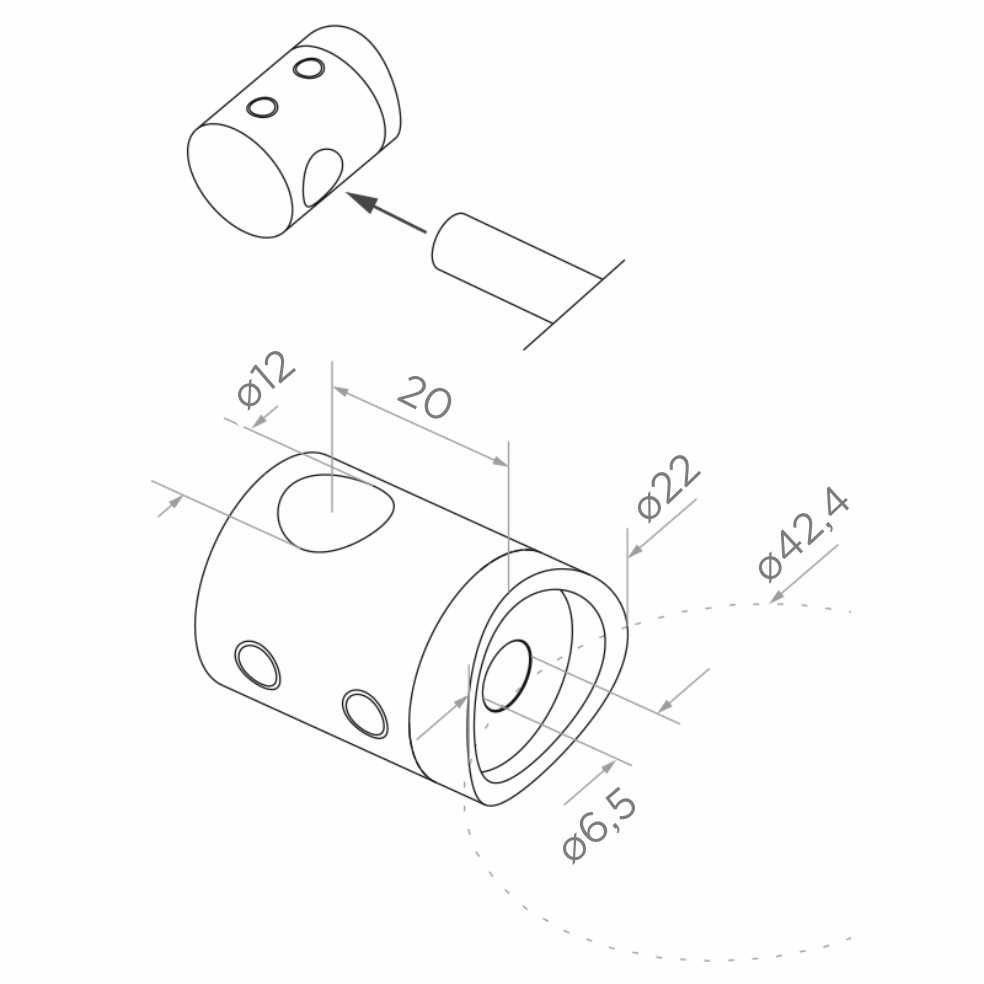

A rúdfoglalat műszaki rajza méretekkel
A rúdfoglalat műszaki rajza méretekkel

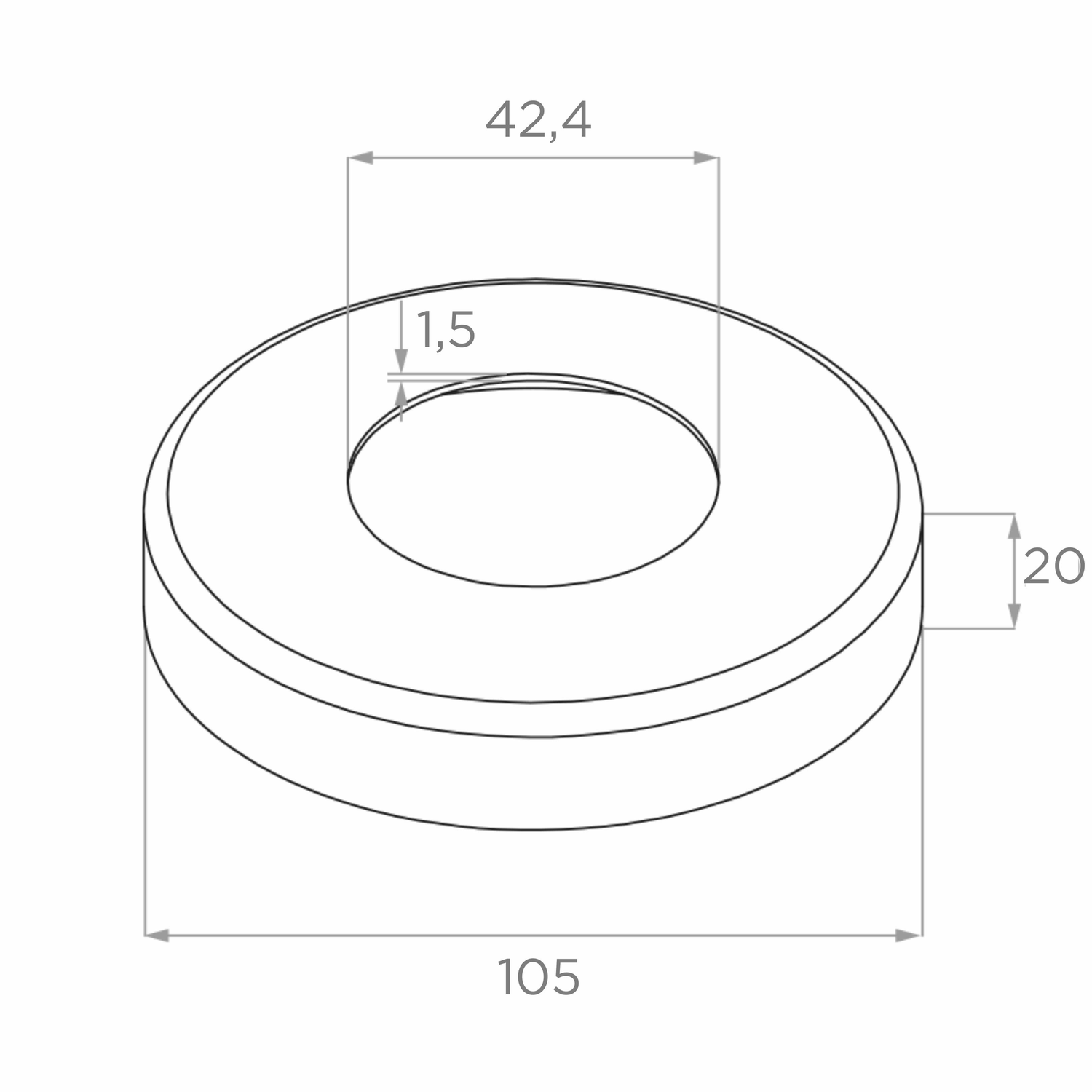

A talp fedőrózsa műszaki rajza méretekkel
A talp fedőrózsa műszaki rajza méretekkel

Szerelési előnyök

  • A korlátösszekötők nincsenek tartósan rögzítve — lehetőség a beállításra és a helyszíni viszonyokhoz való igazításra
  • Egyenetlen padló esetén az oszlop lerövidíthető a szükséges magasságra
  • Univerzális design — az oszlop illeszkedik különféle építészeti projektekhez
  • Az AISI 304 rozsdamentes acél garantálja a magas korrózió- és mechanikai sérülésekkel szembeni ellenállást
  • A csiszolt kivitel (szatinált) elegáns, modern megjelenést biztosít
