PSG sarokoszlop rozsdamentes acélból AISI 304 ø 42,4 mm H960 – padlóba szerelés

Go to Product feedback

PSG sarokoszlop korláthoz rozsdamentes acélból AISI 304, ø 42,4 mm, 960 mm magasság. Falvastagság 2 mm, szatinált kivitel. 8 tartó ø 12 mm-es rudakhoz, sarok kézfogótartó. Padlóba szerelés, súly 3,16 kg.

Go to full description
with VAT without VAT
Price 16 852,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

PSG rozsdamentes acél AISI 304 sarokstub korlátoszlophoz fi 42,4 mm H960 – padlóba szerelés

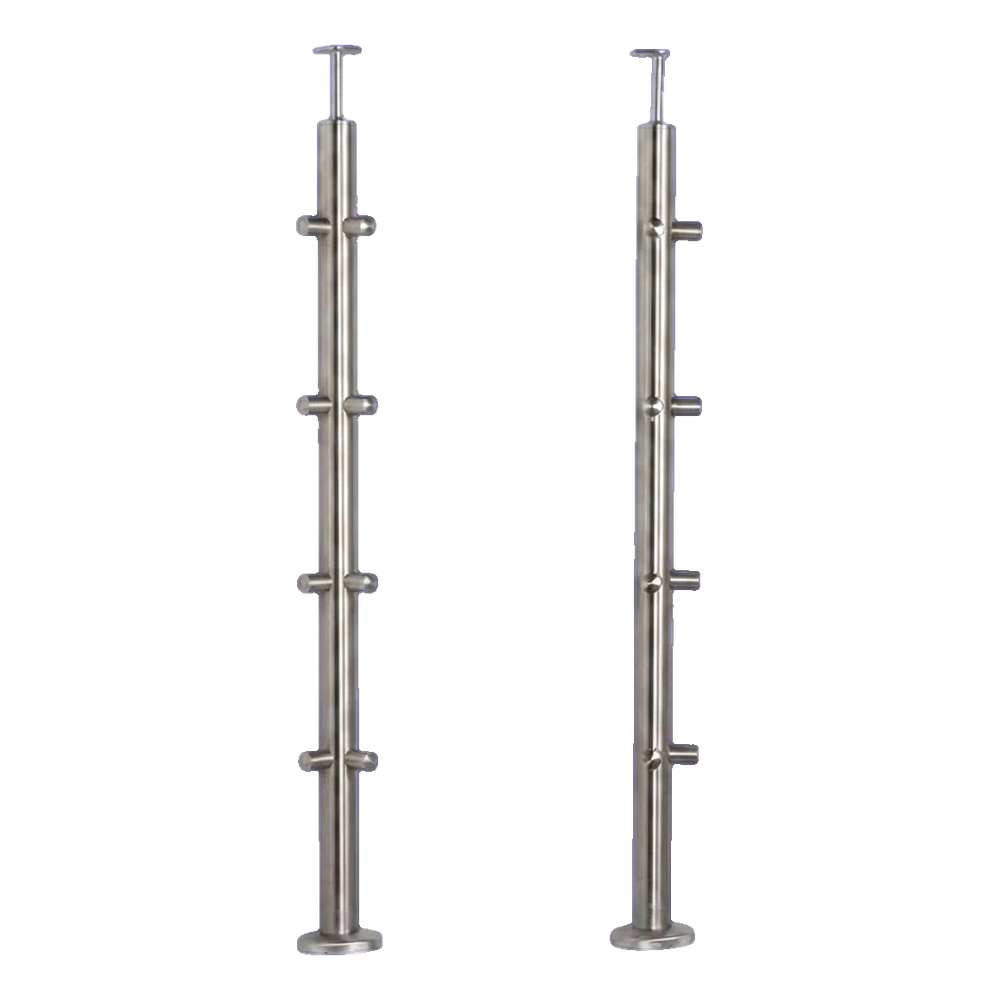

AISI 304 rozsdamentes acél sarokstub korlátoszlophoz – elölnézet és oldalnézet
AISI 304 rozsdamentes acél sarokstub korlátoszlophoz – elölnézet és oldalnézet

A PSG sarokstub korlátoszlop csiszolt rozsdamentes acél AISI 304 anyagból készült szilárd és esztétikus alapja a modern erkély- és lépcsőkorlátoknak. A sarokszerkezetnek köszönhetően 8 tartóval (4-4 mindkét oldalon) ø 12 mm-es kitöltő rudakhoz, az oszlop komplett sarokpontot alkot a ø 42,4 mm-es korlátrendszerhez. A padlóba való szerelés stabilitást biztosít, a szatén felületkezelés pedig elegáns, professzionális megjelenést kölcsönöz az egésznek.

A kézfogóhoz tartozó csatlakozók és rögzítések a készletben szerepelnek, de nem állandóan szereltek – ajánlott rozsdamentes acél anaerob ragasztóval ragasztani őket. Ezáltal a szerelő lehetőséget kap az oszlop beállítására és a helyszíni viszonyokhoz való igazítására, szükség esetén pedig az oszlop rövidítésére, például talajegyenetlenségek miatt.

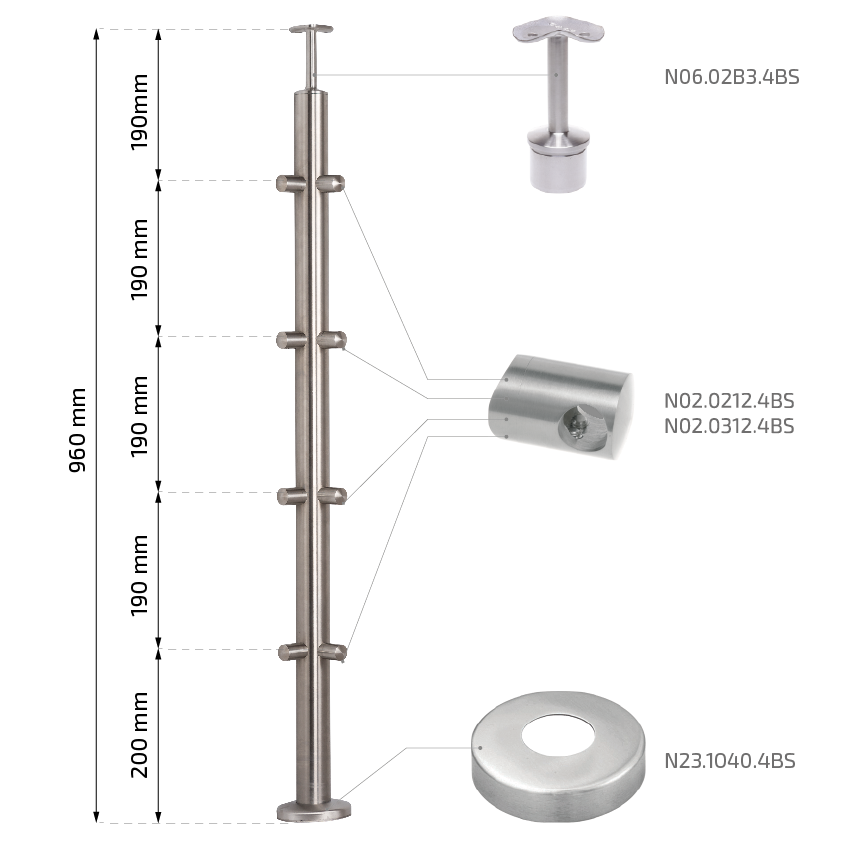

Az oszlop műszaki paraméterei

  • Anyag: AISI 304 rozsdamentes acél, szatén felületkezelés (csiszolt)
  • Oszlop átmérője: ø 42,4 mm
  • Falvastagság: 2 mm
  • Oszlop magassága: 960 mm
  • Teljes magasság kézfogóval: 1002,4 mm
  • Szerelőnyílások távolsága: 190 mm (4 szint, 190 mm-enként)
  • Legalsó nyílás távolsága az alaptól: 200 mm
  • Menetes nyílások: 2 × M6 minden szinten, 90°-os szögben elhelyezve
  • Tartók száma: 8 db (4 + 4, a sarok két oldalán)
  • Kitöltő rúd átmérője: ø 12 mm
  • Szerelés: padlóba
  • Tömeg: 3,16 kg
  • EAN: 5903313202107

Sarok kézfogótartó

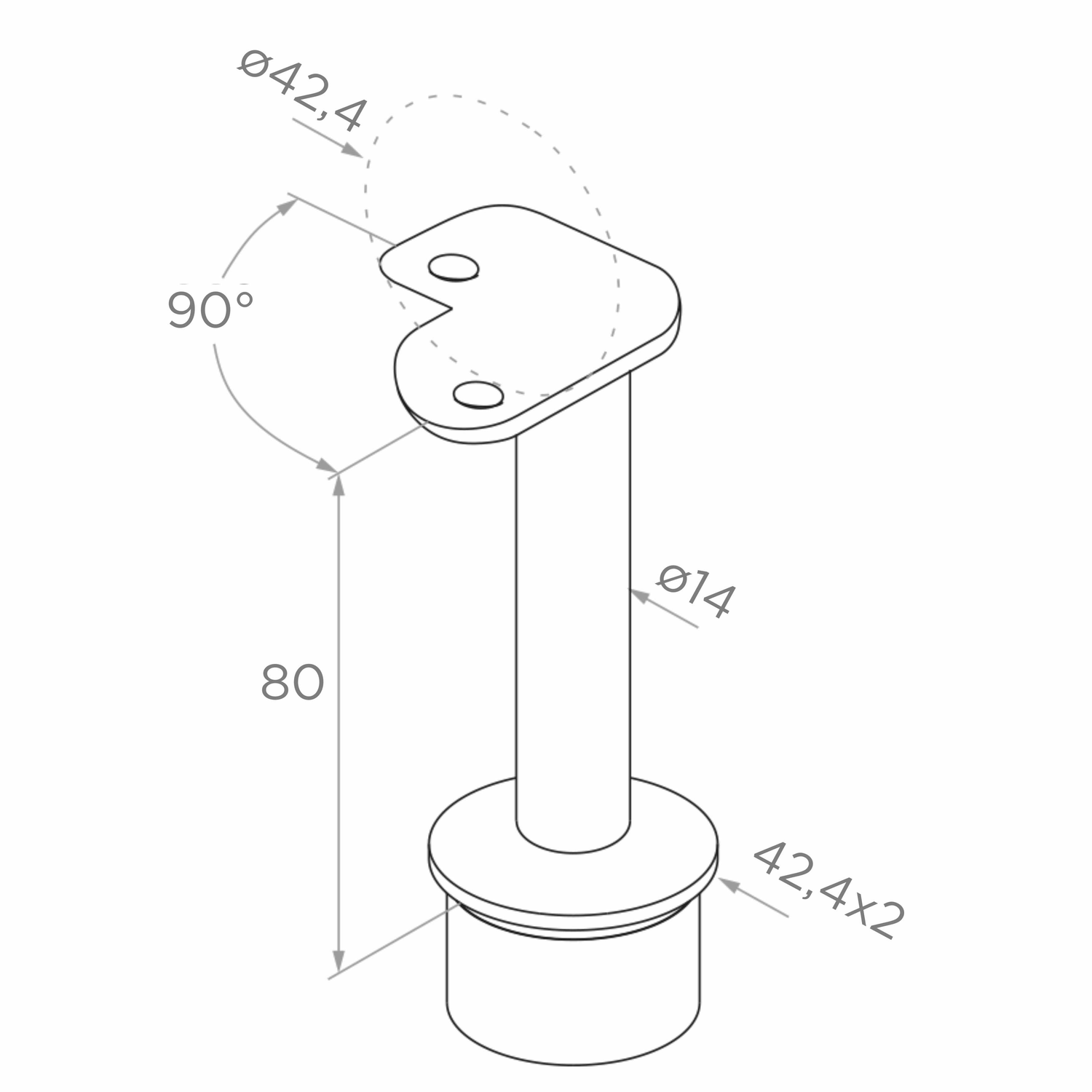

Sarok kézfogótartó méretrajza – izometrikus nézet
Sarok kézfogótartó méretrajza – izometrikus nézet

Az oszlop tetejére szerelt tartó 90°-os szögben meghajlított saroklemezzel felszerelt, amely lehetővé teszi a kézfogó megtámasztását a korlát sarkában.

  • Csap magassága: 80 mm
  • Csap átmérője: ø 14 mm
  • Alap átmérője (csőhöz illeszkedik): ø 42,4 × 2 mm
  • Kézfogó átmérője: ø 42,4 mm
  • Szerelőlemez szöge: 90°

Kitöltő rúd átmenő tartója

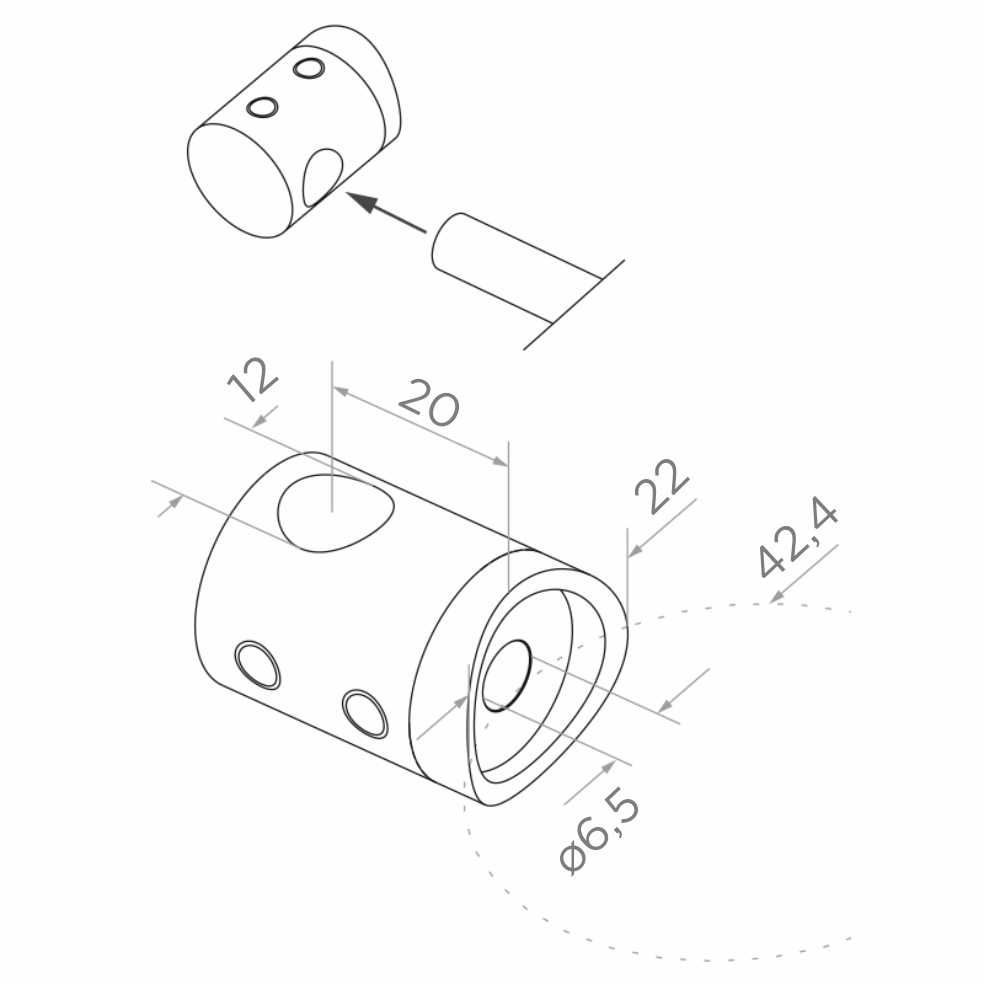

Fi 12 mm-es rúd átmenő tartójának méretrajza – robbantott nézet
Fi 12 mm-es rúd átmenő tartójának méretrajza – robbantott nézet

Az oszlop csövéhez illeszkedő kivágással rendelkező tartó, amely csavaron keresztül rögzíthető a szerelőnyíláson. Lehetővé teszi a kitöltő rudak átmenő vezetését.

  • Rúdnyílás átmérője: ø 12 mm
  • Tartó külső átmérője: ø 22 mm
  • Mélység (távolság a nyílás tengelyéig): 20 mm
  • Szerelőnyílás átmérője: ø 6,5 mm
  • Csőhöz illeszkedés: ø 42,4 mm

Alaptakaró (rozetta)

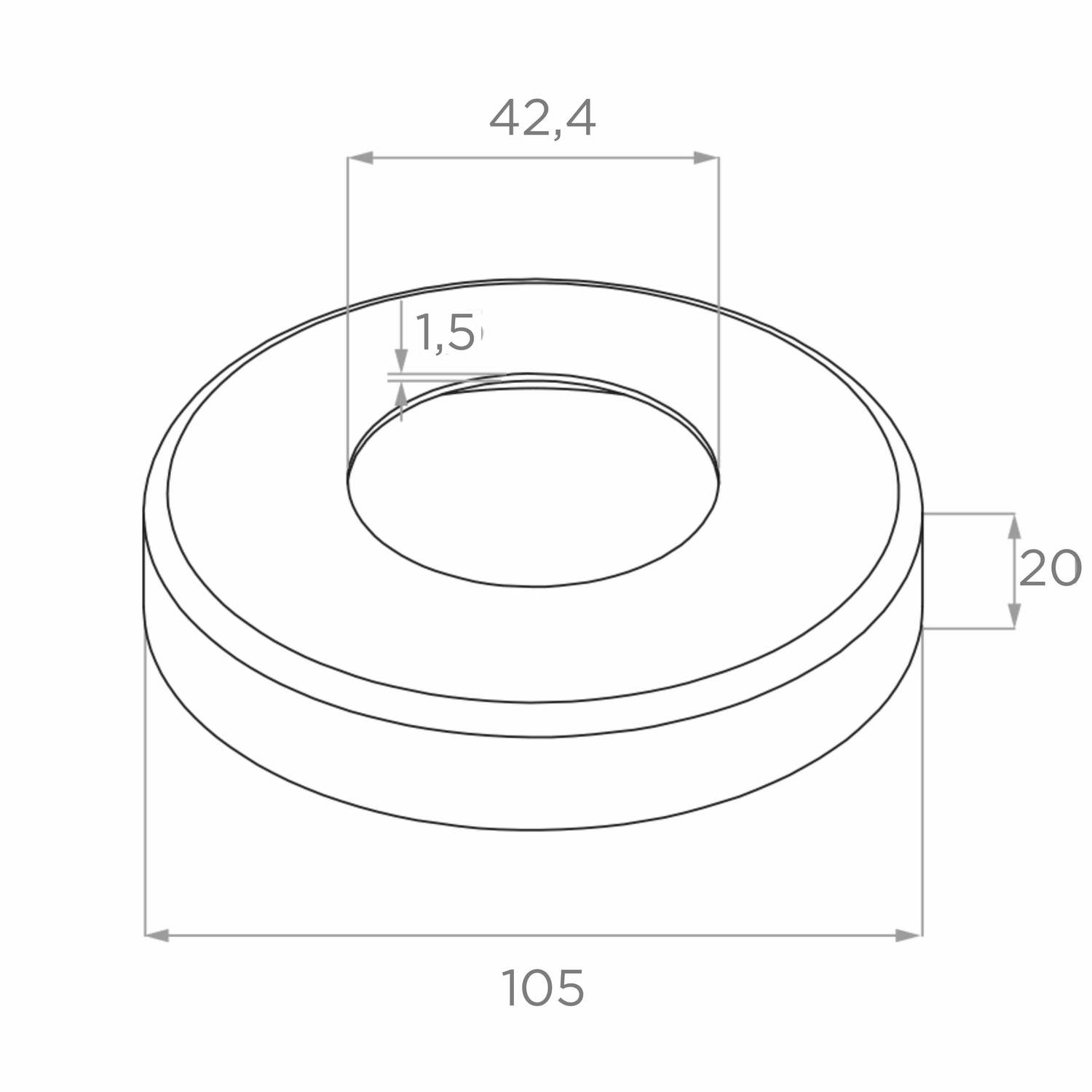

Alaptakaró méretrajza – izometrikus nézet
Alaptakaró méretrajza – izometrikus nézet

Az oszlop aljára helyezett takaró, amely elfedi a padlóba szerelés helyét és professzionális megjelenést kölcsönöz a wykończeniu.

  • Külső átmérő: 105 mm
  • Belső nyílás átmérője: ø 42,4 mm
  • Magasság: 20 mm
  • Lemezvastagság: 1,5 mm

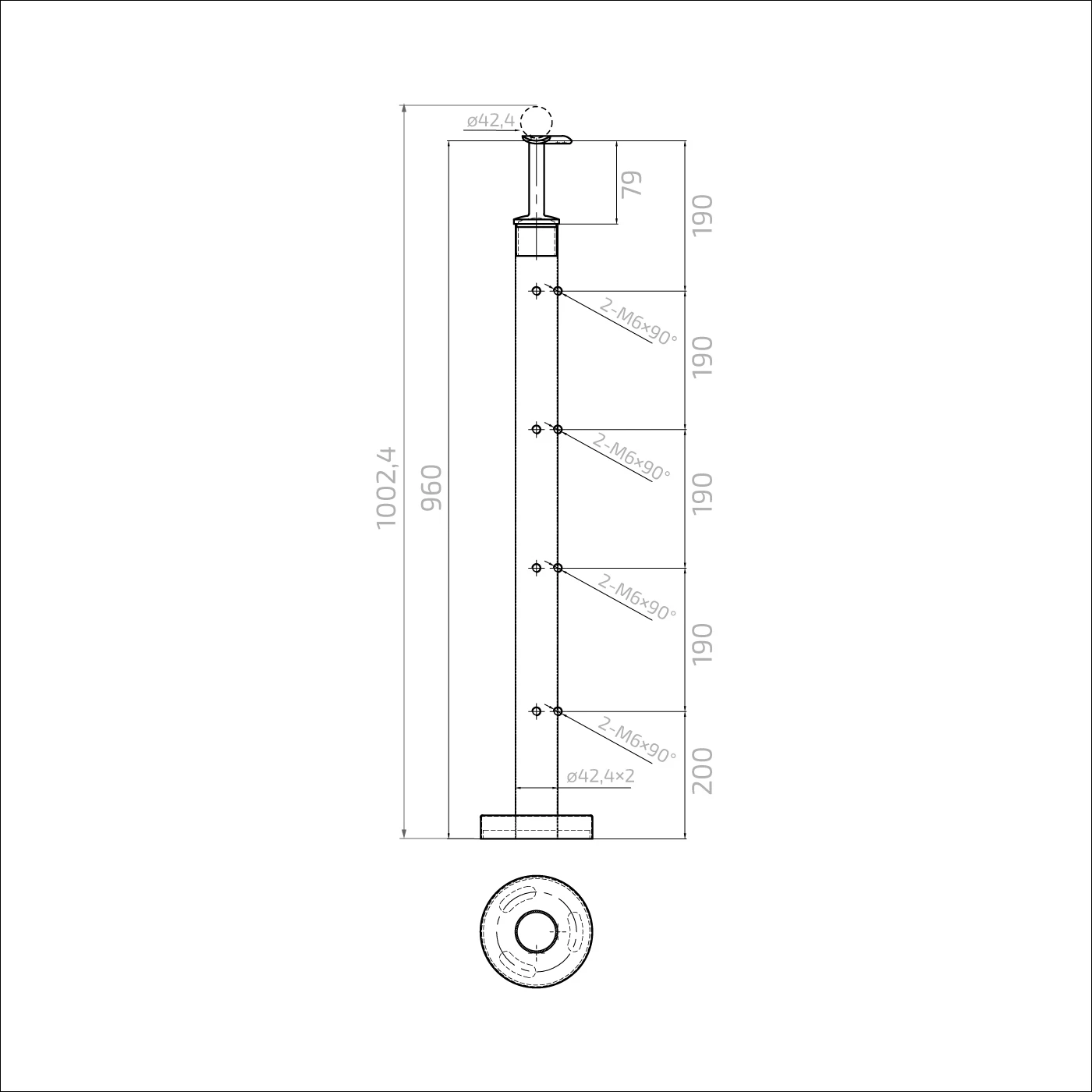

Az oszlop méretrajza

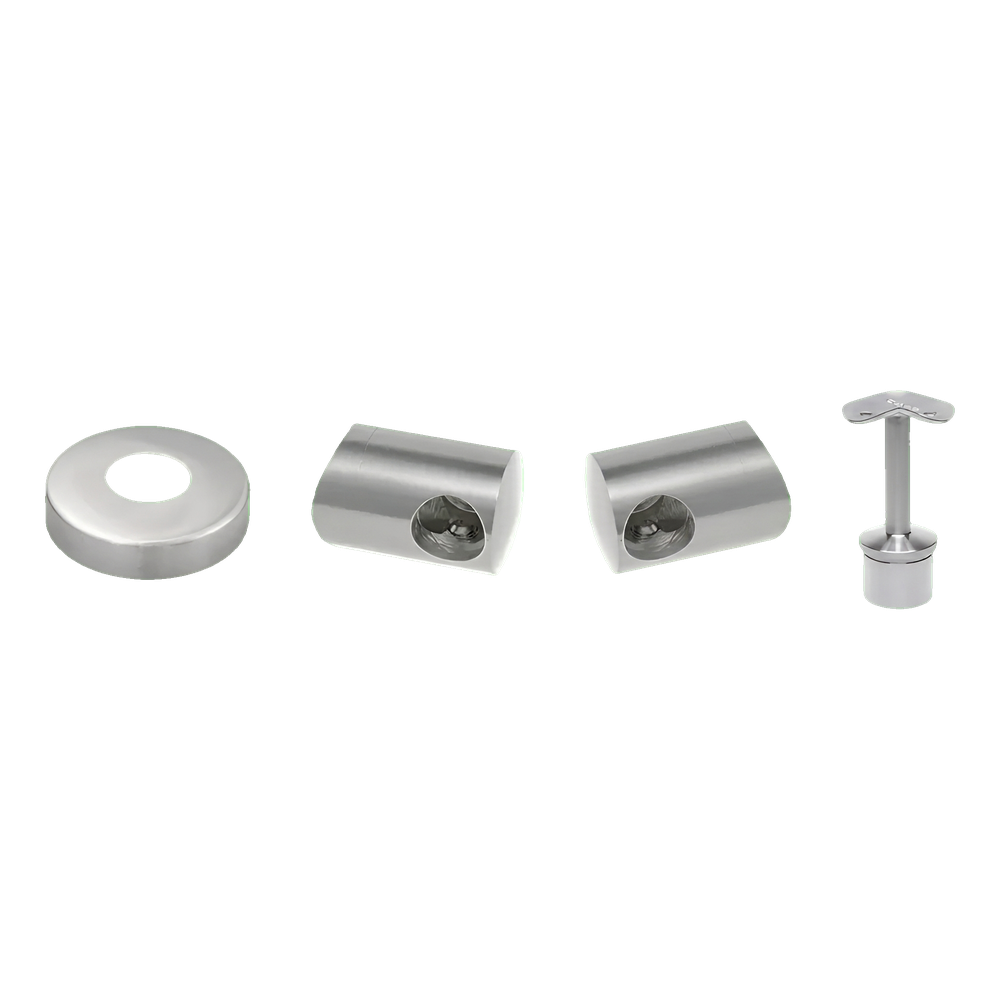

A készlet tartalma

  • Sarokoszlop fi 42,4 × 960 mm — 1 db
  • Alaptakaró (rozetta) — 1 db
  • Ø 12 mm-es rúd átmenő tartói — 2 × 4 db (összesen 8 db)
  • Sarok kézfogótartó — 1 db
