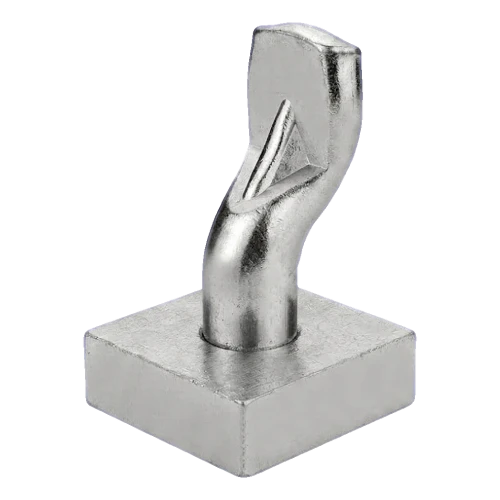

PSG csap lemezzel 60×60 mm – alsó zsanér kaputáblához

Go to Product feedback

PSG csap lemezzel acélból, alsó zsanér kaputáblához. Szerelőlemez 60×60×15 mm, csap Ø20 mm, hosszúság 89 mm. Zsanérpár teherbírása 150 kg 2 m-es szárnyon. Tömeg 0,59 kg.

Go to full description
with VAT without VAT
Price 1 836,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Átmérő 20
  • Szerelési mód Befalazható

Leírás

PSG csap lemezzel 60×60 mm – alsó zsanér kaputáblához

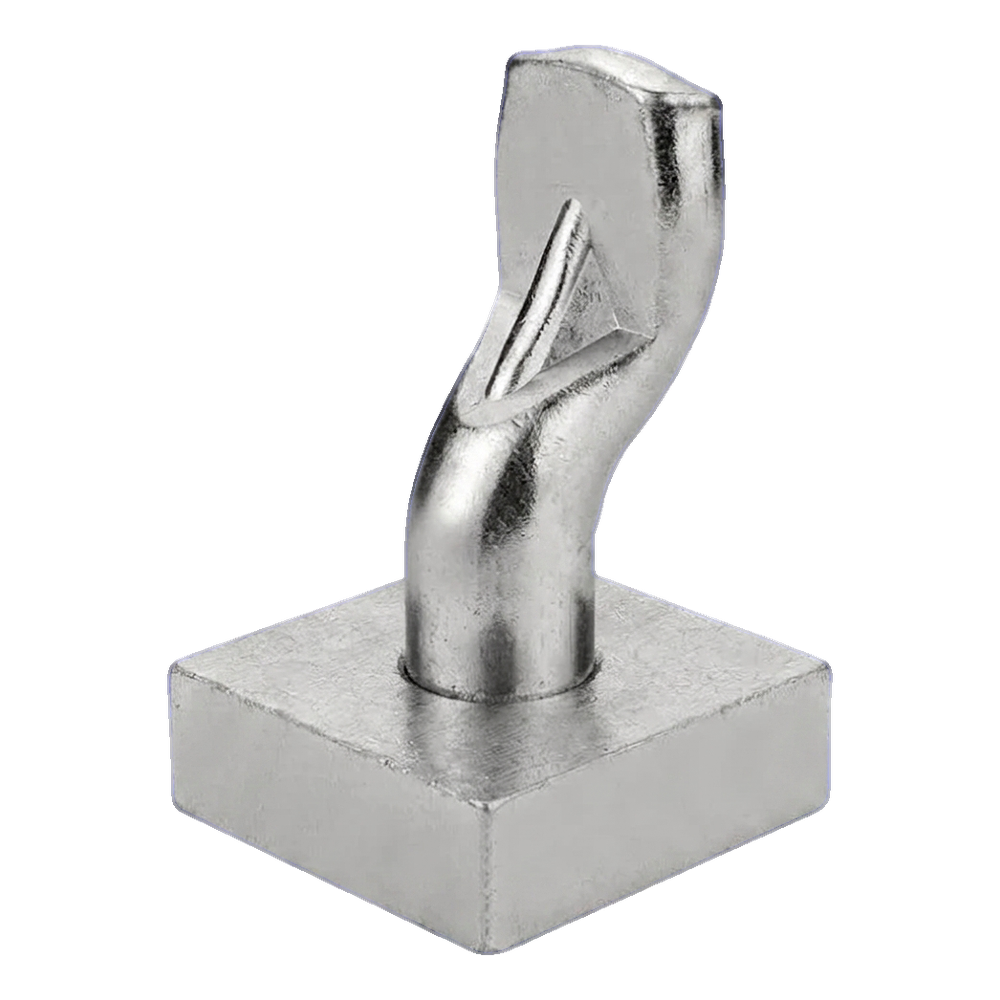

PSG csap lemezzel – alsó zsanér kaputáblához, általános nézet
PSG csap lemezzel – alsó zsanér kaputáblához, általános nézet

PSG csap lemezzel (30) egy acél alsó zsanér, amely kaputáblák szerelésére szolgál. Az elem egy csapból áll, amely a felső zsanér tüskéjébe illeszkedik, valamint egy négyzet alakú szerelőlemezből, amelyet a kapu alapjához rögzítenek. A masszív, egységes acél konstrukció magas teherbírást és tartósságot biztosít még intenzív használat mellett is.

A zsanérpár (felső + alsó) megengedett terhelése 2 m hosszú kaputáblán 150 kg, amely biztonságos felakasztást tesz lehetővé nehéz, tömör vagy panel kitöltésű szárnynál. A csapot alulról szerelik fel — a lemez stabil alapot képez, a hornyos profilozott csap pedig biztos illeszkedést és a szárny szabad forgását biztosítja.

Méretek és műszaki paraméterek

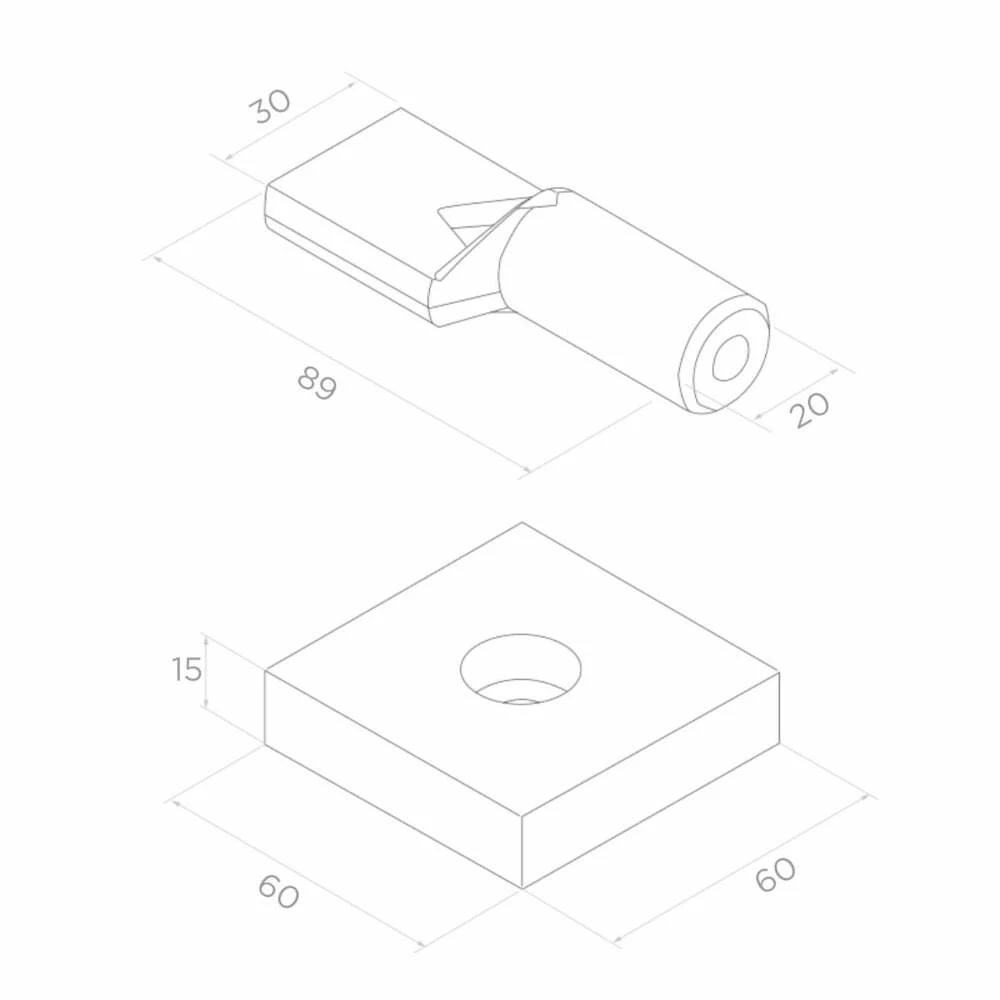

Méretrajz csap lemezzel – izometrikus nézet méretekkel
Méretrajz csap lemezzel – izometrikus nézet méretekkel
  • Csap teljes hossza: 89 mm
  • Csapfej szélesség: 30 mm
  • Hengeres csaprész átmérője (forgástengely): Ø20 mm
  • Szerelőlemez méretei: 60 × 60 mm
  • Szerelőlemez vastagság: 15 mm
  • Anyag: acél
  • Tömeg: 0,59 kg
  • Zsanérpár megengedett terhelése (2 m-es szárny): 150 kg
  • EAN: 5901289676243
  • Gyártó: PSG

Alkalmazás és szerelés

A lemezzel ellátott csap a kaputábla zsanér alsó eleme. A lemezt oszlophoz vagy kerítés alapjához rögzítik csavarokkal (központi lyuk a lemezben), a csap pedig a tengelyt képezi, amelyen a kaputábla forog. A terméket megfelelő felső zsanérral párban kell használni — együtt teljes zsanérrendszert alkotnak egy szárnyhoz. A masszív konstrukciónak és egyszerű geometriának köszönhetően a szerelés gyors és nem igényel speciális szerszámokat, ami rövidebb kivitelezési időt eredményez az építkezésen.
