PSG átmenő korlátoszlop Ø42,4 mm AISI 304 rozsdamentes acélból – 4 tartó Ø12, padlóba szerelés

Go to Product feedback

PSG átmenő korlátoszlop Ø42,4 mm AISI 304 rozsdamentes acélból. Magasság 1060 mm, falvastagság 2 mm. 4 átmenő tartó Ø12 mm, osztástávolság 210 mm. Padlóba szerelés. Tartalmaz alapmaszkolót, korlátösszekötőt. Súly 3,08 kg.

Go to full description
with VAT without VAT
Price 15 320,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

PSG átmenő korlátoszlop Ø42,4 mm AISI 304 rozsdamentes acélból – 4 Ø12 tartó, padlóba szerelés

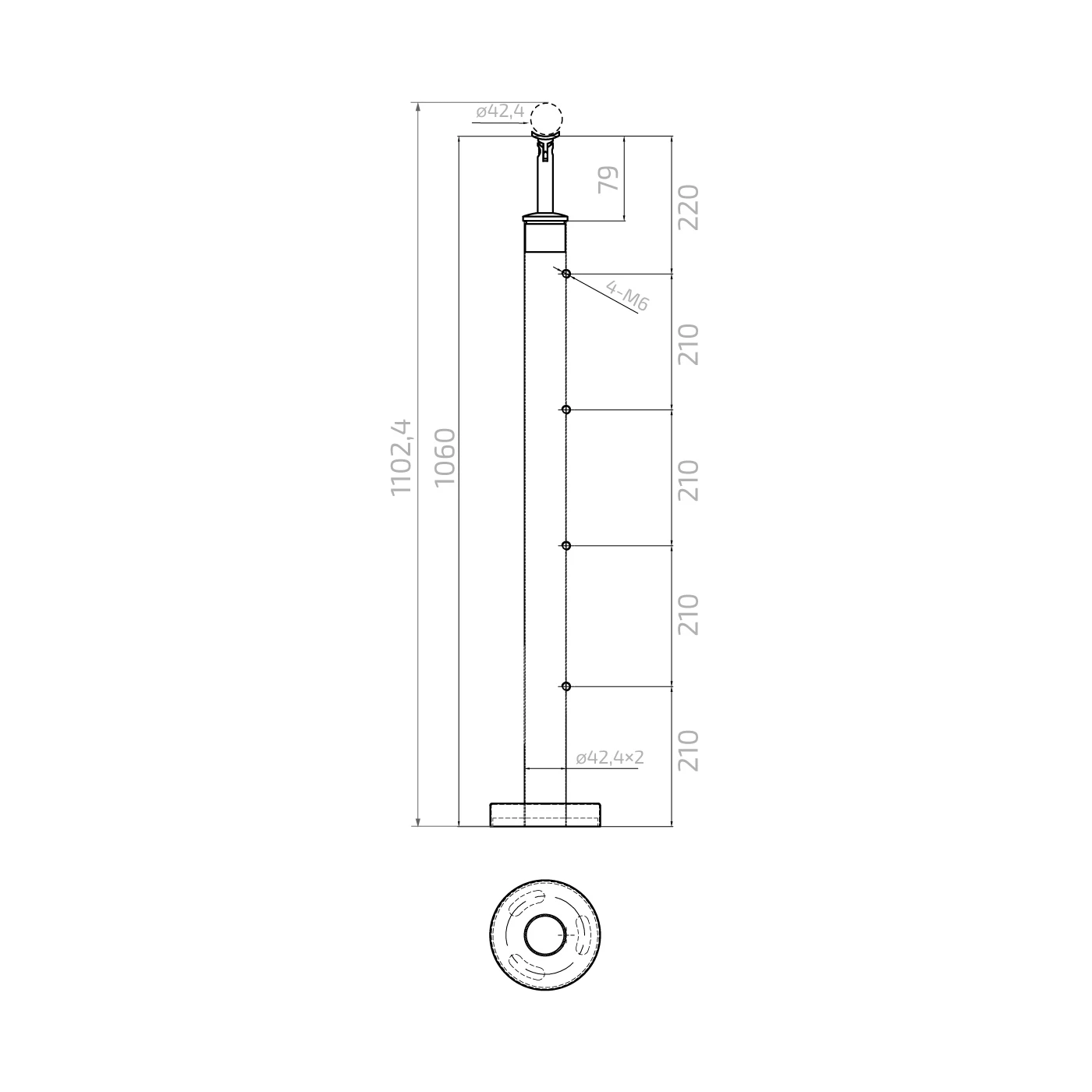

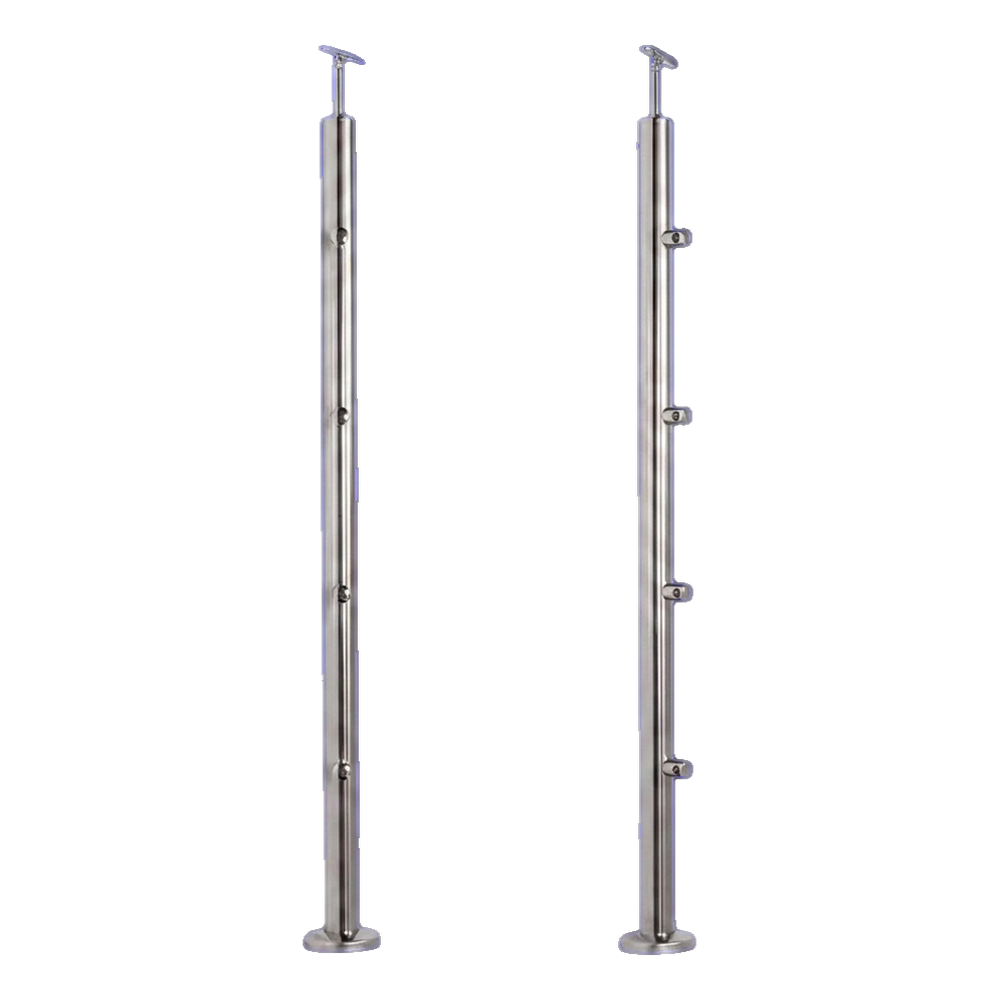

PSG átmenő korlátoszlop Ø42,4 mm rozsdamentes acélból – elölnézet és oldalnézet
PSG átmenő korlátoszlop Ø42,4 mm rozsdamentes acélból – elölnézet és oldalnézet

Középső (átmenő) oszlop belső korlátokhoz — erkély- és lépcsőkorlátokhoz — kiváló minőségű AISI 304 rozsdamentes acélból szatinált felülettel. 4 átmenő tartóval van felszerelve Ø 12 mm-es töltőrudakhoz, padlóba szerelésre tervezve. Az univerzális konstrukció különféle építészeti projektekben alkalmazható, a mellékelt tartozékok (alapmaszk, korlát csatlakozó) teljes és esztétikus szerelést biztosítanak.

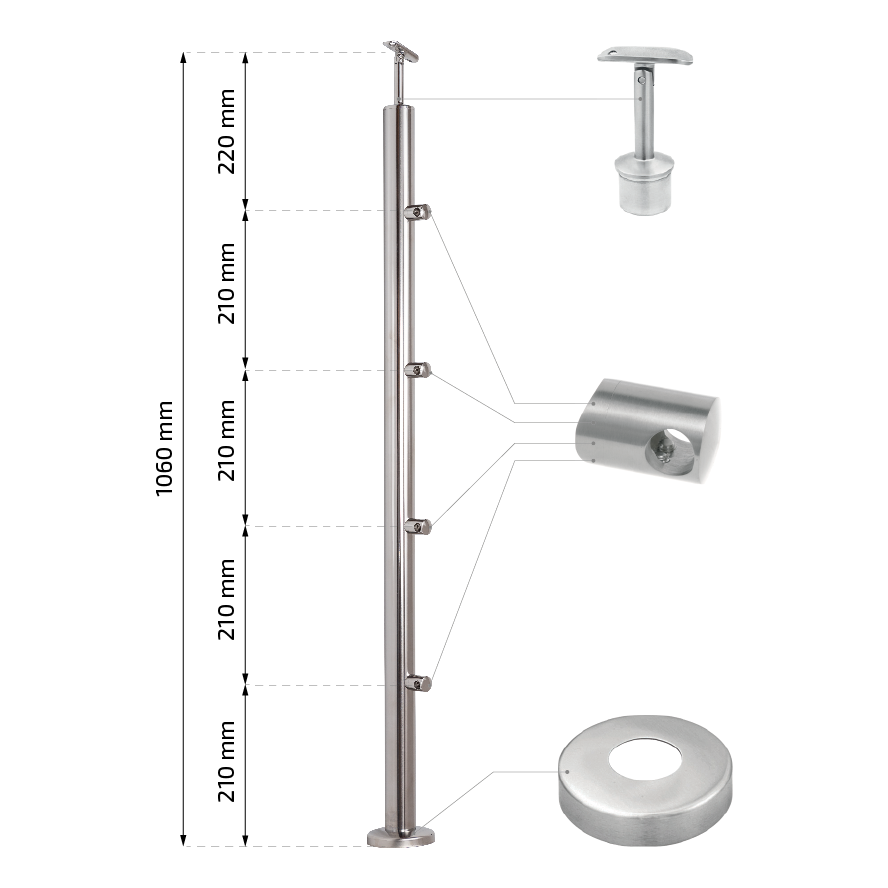

Az oszlop teljes magassága a korlát csatlakozóval együtt 1102,4 mm, ami Ø 42,4 mm-es korláttal kombinálva ergonomikus korlátmagasságot biztosít az építési szabványoknak megfelelően. A tartók egyenletesen 210 mm-enként vannak elhelyezve, esztétikus kitöltés-felosztást biztosítva.

Az oszlop műszaki paraméterei

  • Anyag: AISI 304 rozsdamentes acél (szatin/matt)
  • Cső átmérő: Ø 42,4 mm
  • Csőfal vastagság: 2 mm
  • Oszlop magasság (cső): 1060 mm
  • Teljes magasság korlát csatlakozóval: 1102,4 mm
  • Átmenő tartók száma: 4 db
  • Rúdlyukak átmérője: Ø 12 mm
  • Tartók közötti távolság: 210 mm
  • Távolság a padlótól az első tartóig: 210 mm
  • Távolság az utolsó tartótól a cső széléig: 220 mm
  • Tartó rögzítő menet: M6 (4 db)
  • Szerelés: padlóba
  • Súly: 3,08 kg
  • EAN: 5903313202114

A készlet tartalma

  • Korlátoszlop Ø 42,4 × 1060 mm
  • Alapmaszk — 1 db
  • Ø 12 mm rúd átmenő tartók — 4 db
  • Korlát csatlakozó — 1 db

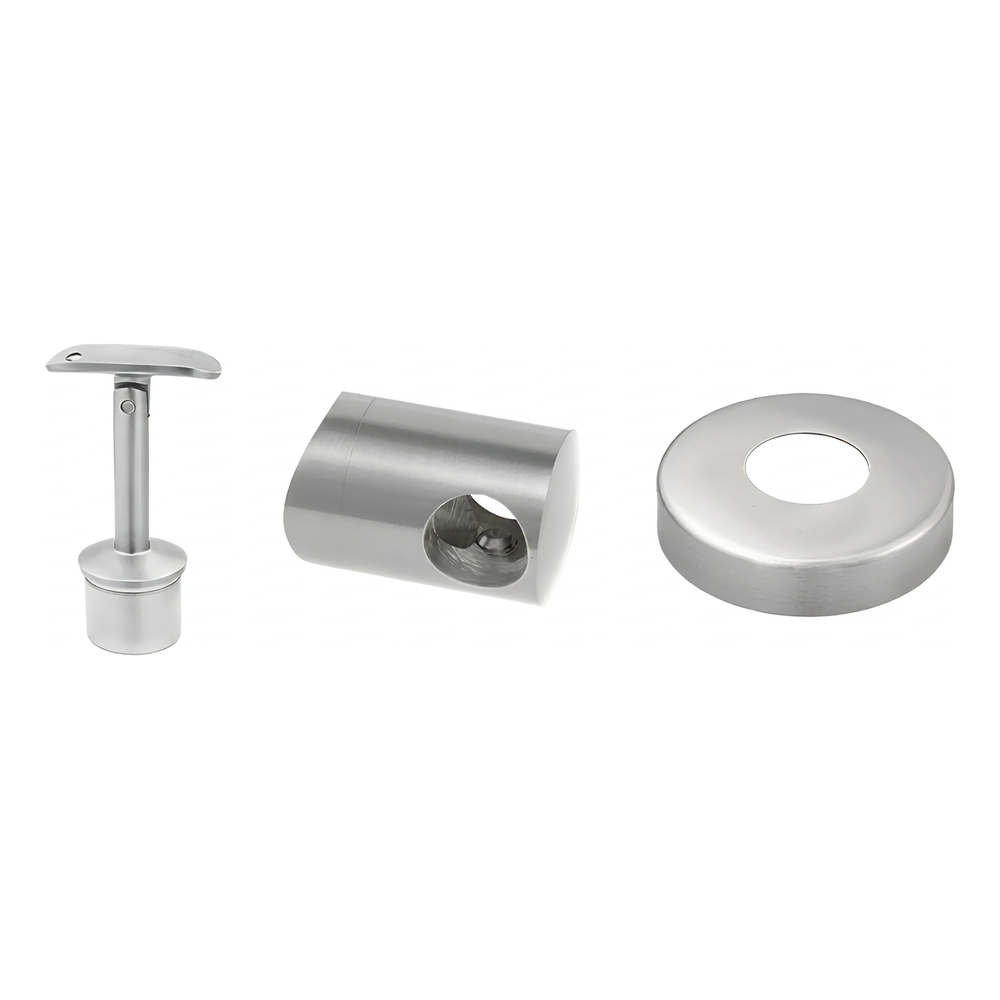

Készlet komponensei – korlát csatlakozó, rúd átmenő tartó, alapmaszk
Készlet komponensei – korlát csatlakozó, rúd átmenő tartó, alapmaszk

A készletben található elemek — a korlát csatlakozó, a rúd átmenő tartó és az alapmaszk az oszlophoz van mellékelve, de nincsenek véglegesen rögzítve. Ennek köszönhetően a szerelő szabadon beállíthatja az elemek pozícióját és szögét az építkezési körülményekhez. A gyártó azt javasolja, hogy használjon speciális anaerob ragasztót, amely rozsdamentes acélra alkalmas, tartós és szilárd kapcsolat eléréséhez. Ez a szerelési módszer lehetővé teszi az oszlop lerövidítését is egyenetlen padló esetén.

Komponensek méretei

Korlát csatlakozó

  • Csatlakozó magasság: 80 mm
  • Csap átmérő: Ø 14 mm
  • Szerelő alap átmérő: Ø 42,4 mm
  • Kompatibilis korlát: Ø 42,4 mm

Rúd átmenő tartó

  • Tartó külső átmérő: Ø 22 mm
  • Rúdlyuk átmérő: Ø 12 mm
  • Beültetési mélység (rúdtengely távolsága a homlokzattól): 20 mm
  • Szerelőlyuk átmérő (csavar alatt): Ø 6,5 mm

Alapmaszk

  • Külső átmérő: Ø 105 mm
  • Belső lyuk átmérő: Ø 42,4 mm
  • Magasság: 20 mm
  • Anyagvastagság: 1,5 mm

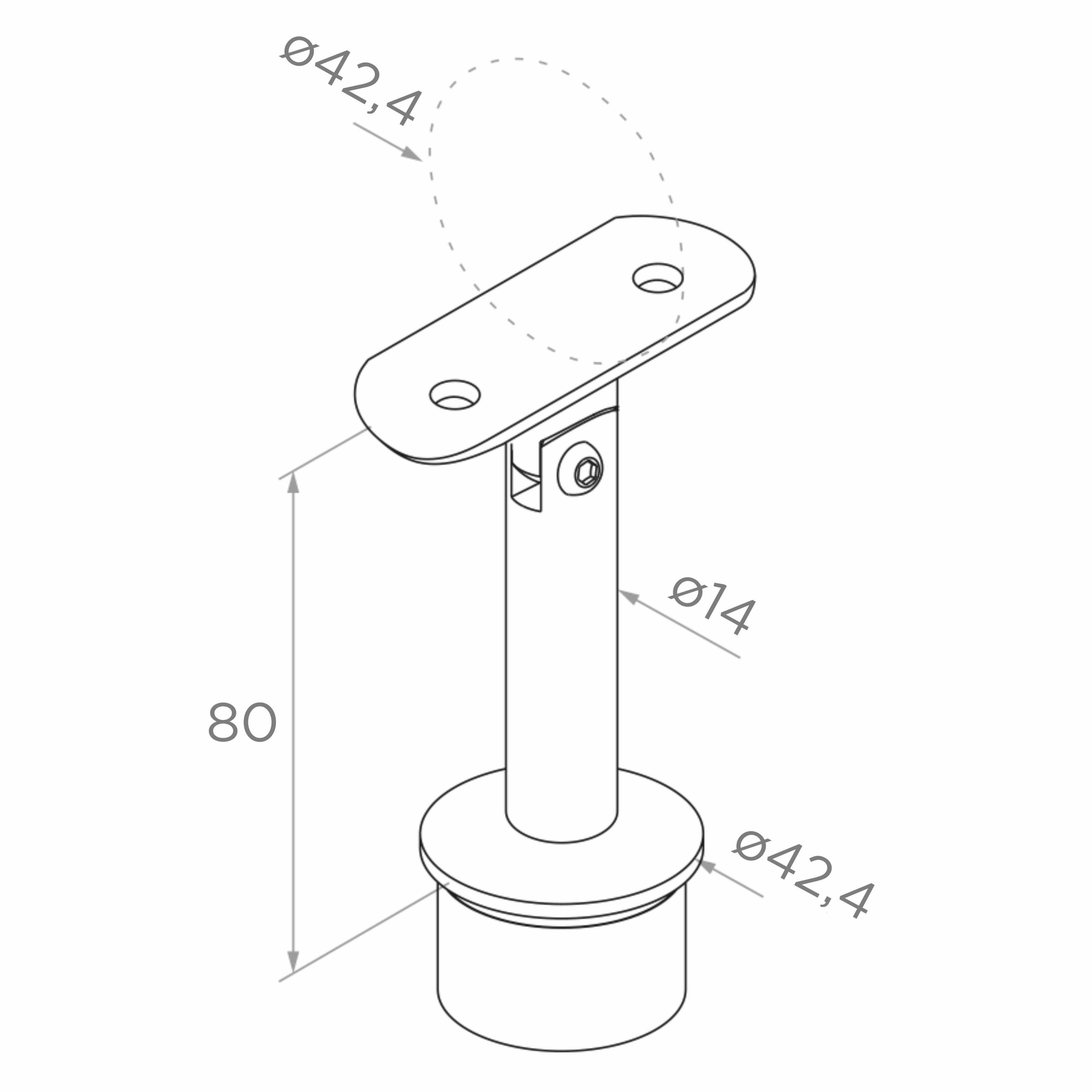

Korlát csatlakozó méretrajz – 80 mm magasság, Ø14 mm csap átmérő
Korlát csatlakozó méretrajz – 80 mm magasság, Ø14 mm csap átmérő

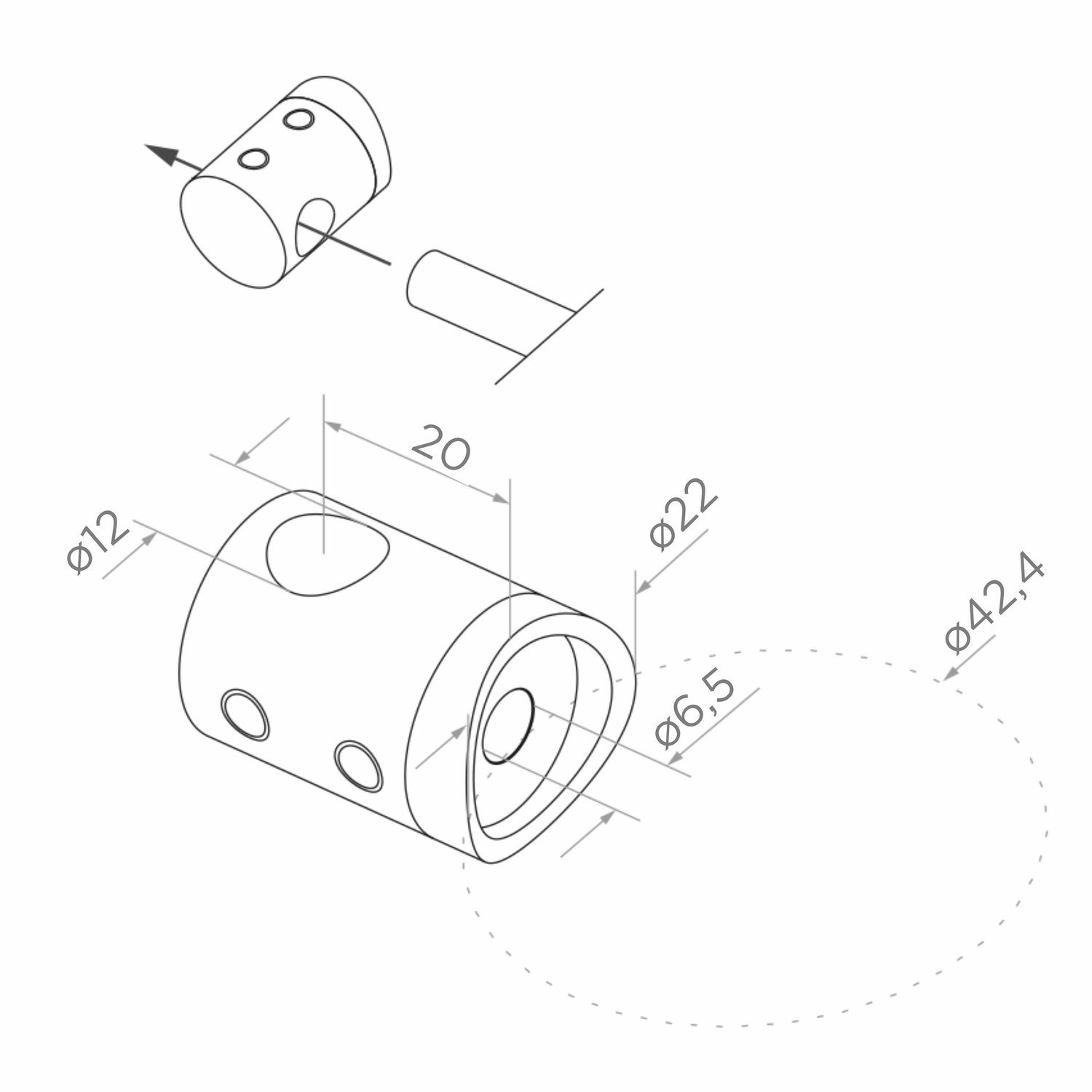

Ø12 mm rúd átmenő tartó méretrajz
Ø12 mm rúd átmenő tartó méretrajz

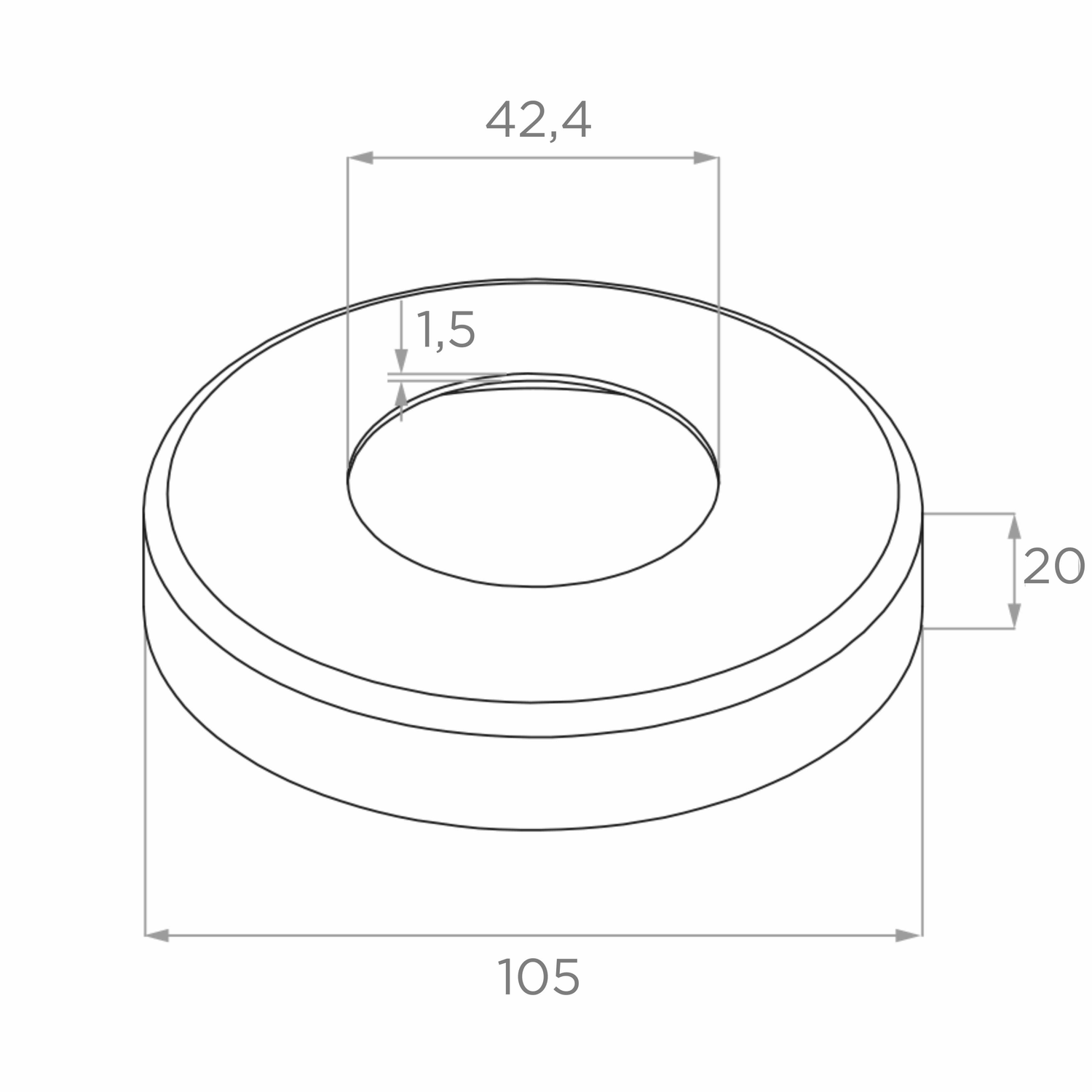

Alapmaszk méretrajz – 105 mm külső átmérő
Alapmaszk méretrajz – 105 mm külső átmérő
