PSG átmenő korlát tartó 12 mm átmérőjű rúdhoz – AISI 304 szatén, síkra szerelés

Go to Product feedback

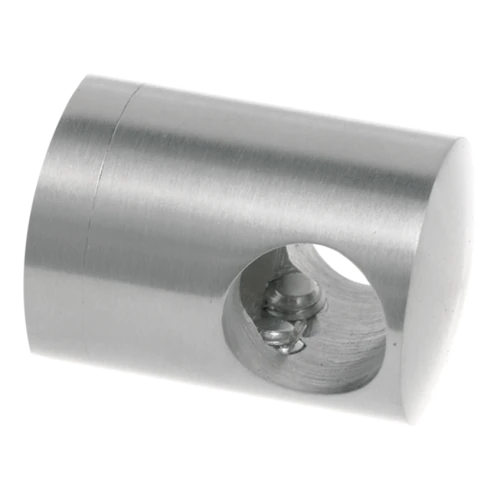

PSG átmenő tartó 12 mm átmérőjű rúdhoz AISI 304 rozsdamentes acélból, szatén felületkezelés. Házátmérő 22 mm, szerelőnyílás 6,5 mm. Tömeg 0,054 kg. Síkra szerelés.

Go to full description
with VAT without VAT
Price 495,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] uchwyty-do-wypelnien #131

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer Lapos
  • Kitöltés (rúd / sodrony) Kör rúd Ø 12 mm
  • Tartó típusa Átmenő

Leírás

PSG átmenő korlát tartó 12 mm átmérőjű rúdhoz – AISI 304 szatén, síkra szerelés

PSG átmenő korlát tartó 12 mm átmérőjű rúdhoz – AISI 304 rozsdamentes acél, szatén felületkezelés
PSG átmenő korlát tartó 12 mm átmérőjű rúdhoz – AISI 304 rozsdamentes acél, szatén felületkezelés

Átmenő tartó 12 mm átmérőjű rúdhoz vagy csőhöz, síkfelületre szerelésre tervezve. Kompakt, hengeres konstrukciójának köszönhetően AISI 304 rozsdamentes acélból szatén felületkezeléssel az elem tökéletesen illeszkedik a modern korlát- és üveg-fém kitöltési rendszerekhez. A tartó stabilitást és szükséges merevséget biztosít az egész szerkezetnek — a rúd áthalad a házon keresztül, ami biztos és tartós kapcsolatot garantál.

A tartó átmenő kialakítása lehetővé teszi a korlát kitöltések gyors szerelését — elegendő a rudat áthúzni a nyíláson és rögzítő csavarral leszorítani. Ez olyan megoldás, amely lerövidíti a szerelő csapatok munkaidejét és kiküszöböli a további csatlakozók használatának szükségességét.

Az átmenő tartó műszaki rajza méretekkel – átmérő 22 mm, nyílás 12 mm, szerelőnyílás 6,5 mm
Az átmenő tartó műszaki rajza méretekkel – átmérő 22 mm, nyílás 12 mm, szerelőnyílás 6,5 mm

Méretek és műszaki paraméterek

  • Ház külső átmérője: 22 mm
  • Átmenő nyílás átmérője (rúdhoz/csőhöz): 12 mm
  • Távolság a homloklapról az átmenő nyílás tengelyéig: 20 mm
  • Szerelőnyílás átmérője (tengely irányú): 6,5 mm
  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén
  • Szerelési rendszer: síkra (síkfelületre)
  • Tömeg: 0,054 kg
  • EAN: 5901289671453

Alkalmazás és szerelés

Az átmenő tartó rúd vagy cső kitöltésű korlátrendszerekhez készült. Közvetlenül síkfelületre szerelhető — oszlopra, profilra vagy lemezre — a 6,5 mm átmérőjű tengelyirányú nyíláson keresztül. A 12 mm átmérőjű rúd áthalad a keresztirányú nyíláson, ami egyenletes terheléseloszlást biztosít és kiküszöböli a holtjátékot. Az AISI 304 rozsdamentes acél magas korrózióállóságot garantál, így az elem mind beltéri, mind kültéri alkalmazásban megállja a helyét.
