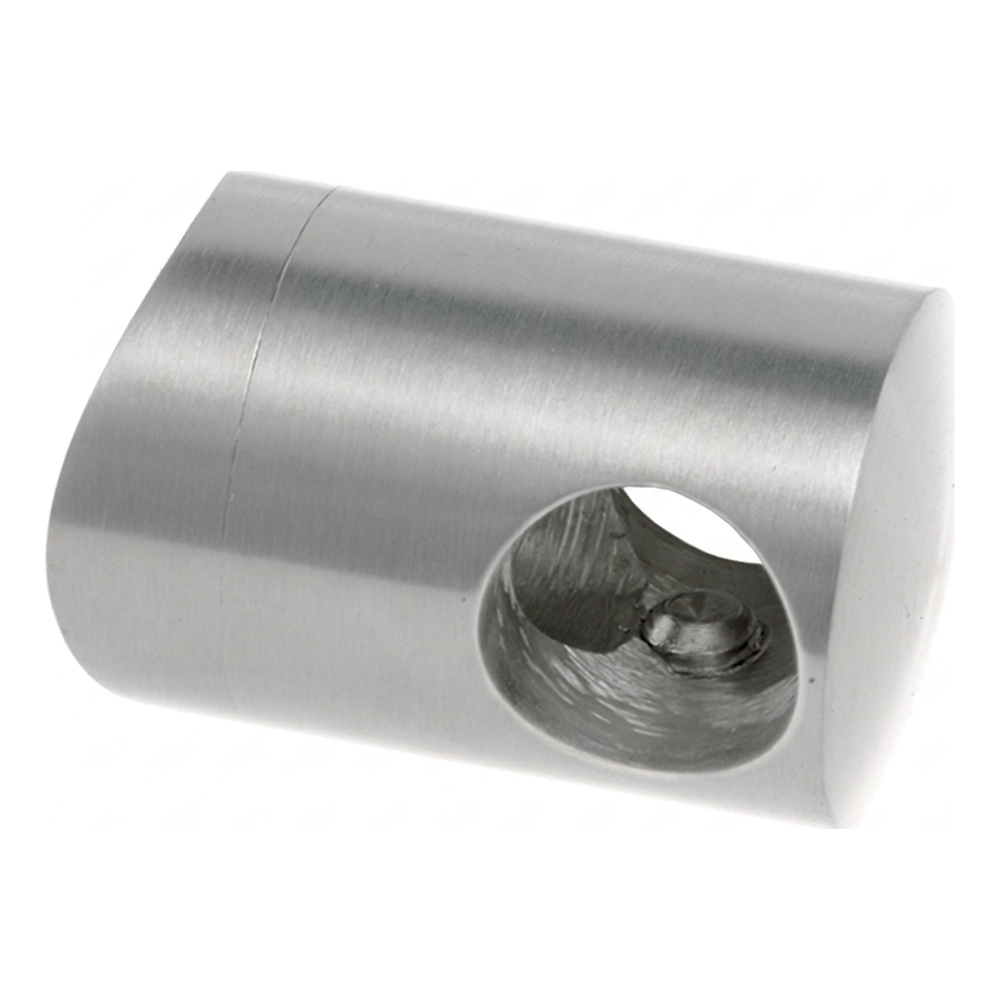

PSG átmeneti tartó 10 mm-es rúdhoz – 42,4 mm-es cső rendszer, szatén rozsdamentes acél

Go to Product feedback

PSG átmeneti tartó 10 mm-es rúdhoz, AISI 304 szatén rozsdamentes acél. Háztest 22 mm, tengelytávolság 20 mm, szerelő furatok 6,5 mm. 42,4 mm-es cső rendszerhez. Súly 0,055 kg. Belső és külső korlátokhoz.

Go to full description
with VAT without VAT
Price 427,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] uchwyty-do-wypelnien #131

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm
  • Kitöltés (rúd / sodrony) Kör rúd Ø 10 mm
  • Tartó típusa Átmenő

Leírás

PSG átmeneti tartó 10 mm-es rúdhoz – 42,4 mm-es cső rendszer, szatén rozsdamentes acél

PSG átmeneti tartó 10 mm-es rúdhoz AISI 304 rozsdamentes acélból szatén felületkezeléssel
PSG átmeneti tartó 10 mm-es rúdhoz AISI 304 rozsdamentes acélból szatén felületkezeléssel

Átmeneti tartó 10 mm átmérőjű rudak vagy csövek szerelésére rozsdamentes acél korlátokban. Közvetlenül a 42,4 mm-es oszlopcsőhöz rögzíthető — a profilozott alap tökéletesen illeszkedik a tartócső ívéhez, biztos és esztétikus kapcsolatot biztosítva további megmunkálás nélkül.

AISI 304 rozsdamentes acélból készült, szatén felületkezeléssel, a tartó tökéletesen illeszkedik a 42,4 mm-es korlátrendszer többi eleméhez. A kétrészes konstrukció (háztest + hüvely) gyors szerelést tesz lehetővé — elég a rudat átvezetni az átmeneti furaton és a központi csavarral rögzíteni az elemet.

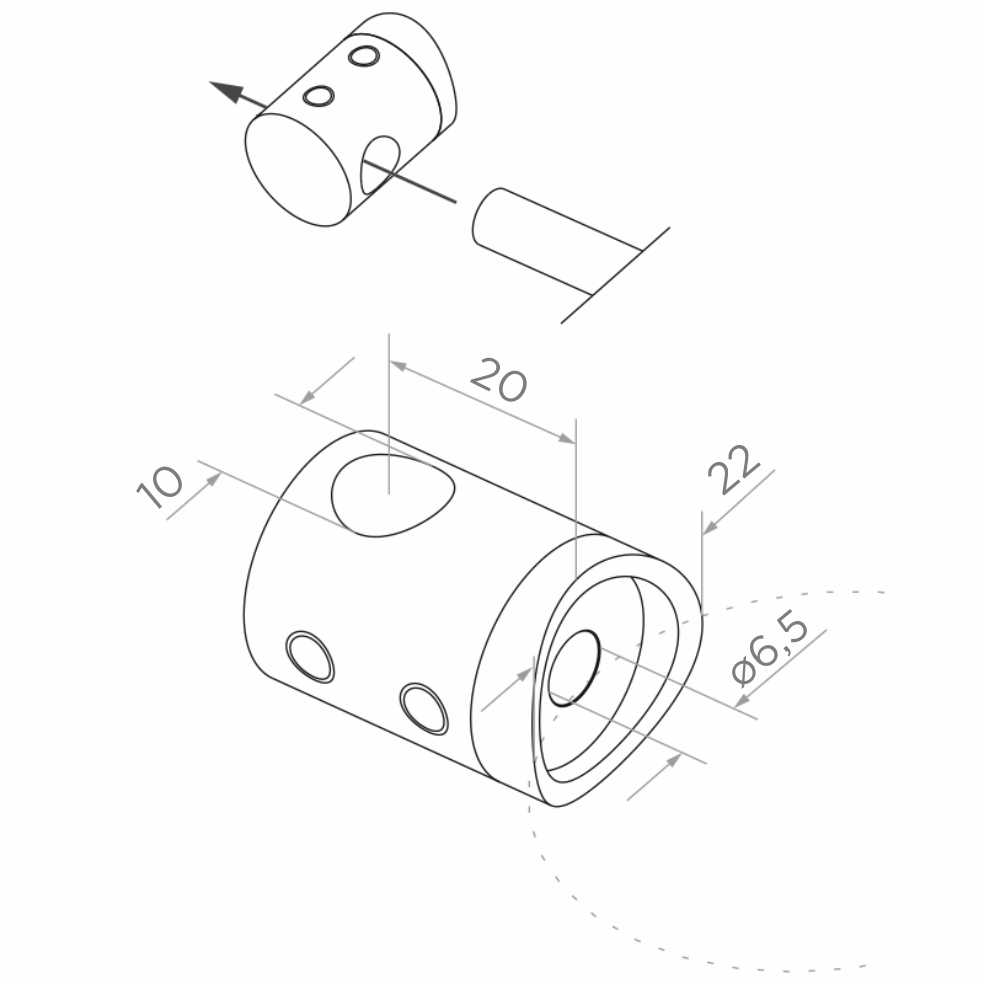

A PSG átmeneti tartó műszaki rajza izometrikus és szerelési nézettel
A PSG átmeneti tartó műszaki rajza izometrikus és szerelési nézettel

Méretek és műszaki adatok

  • Gyártó: PSG
  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén
  • Átmeneti furat átmérője (rúd/cső): 10 mm
  • Háztest külső átmérője: 22 mm
  • Furat tengelytávolsága az előlaptól: 20 mm
  • Szerelőfurat átmérője (központi): 6,5 mm
  • Illeszkedés a tartócsőhöz: 42,4 mm
  • Súly: 0,055 kg
  • EAN: 5901289671187

Alkalmazás és szerelés

A tartó összekötő funkcióját tölti be a korlátoszlop és a kitöltő rudak között — felelős a teljes kitöltő konstrukció stabilitásáért és merevségéért. A profilozott (nyereg alakú) alap megszünteti a precíz marás szükségességét és lehetővé teszi a cső gyors pozicionálását. A központi 6,5 mm-es furat a tartó csavarral történő rögzítésére szolgál a tartócsőhöz, míg a 10 mm-es oldalsó átmeneti furat vezeti a kitöltő rudat vagy csövet.

Ideális belső és külső korlátok megvalósítására 42,4 mm-es csőrendszerben — lépcsőházakhoz, erkélyekhez, teraszokhoz és félszintekhez. A szatén felületkezelés ujjlenyomat-állóságot biztosít és harmonikusan illeszkedik a rozsdamentes korlátok többi eleméhez.
