PSG állítható kapupánt M20 100×100 mm pajzszsal – rozsdamentes acél AISI 304

Go to Product feedback

PSG állítható kapupánt M20 100×100 mm pajzszsal, rozsdamentes acél AISI 304. Állítás 46-68 mm, M20 menet, 4×ø11,5 mm szerelőfurak 75 mm osztásközzel. Tartó méretek 36×30×27 mm, csap ø14 mm. Súly 0,742 kg. Szárnyaskapukhoz.

Go to full description
with VAT without VAT
Price 7 155,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] zawiasy #113

  • Anyag AISI 304
  • Menetfajta M20
  • Szerelési mód Pajzzsal

Leírás

PSG állítható kapupánt M20 100×100 mm pajzszsal – rozsdamentes acél AISI 304

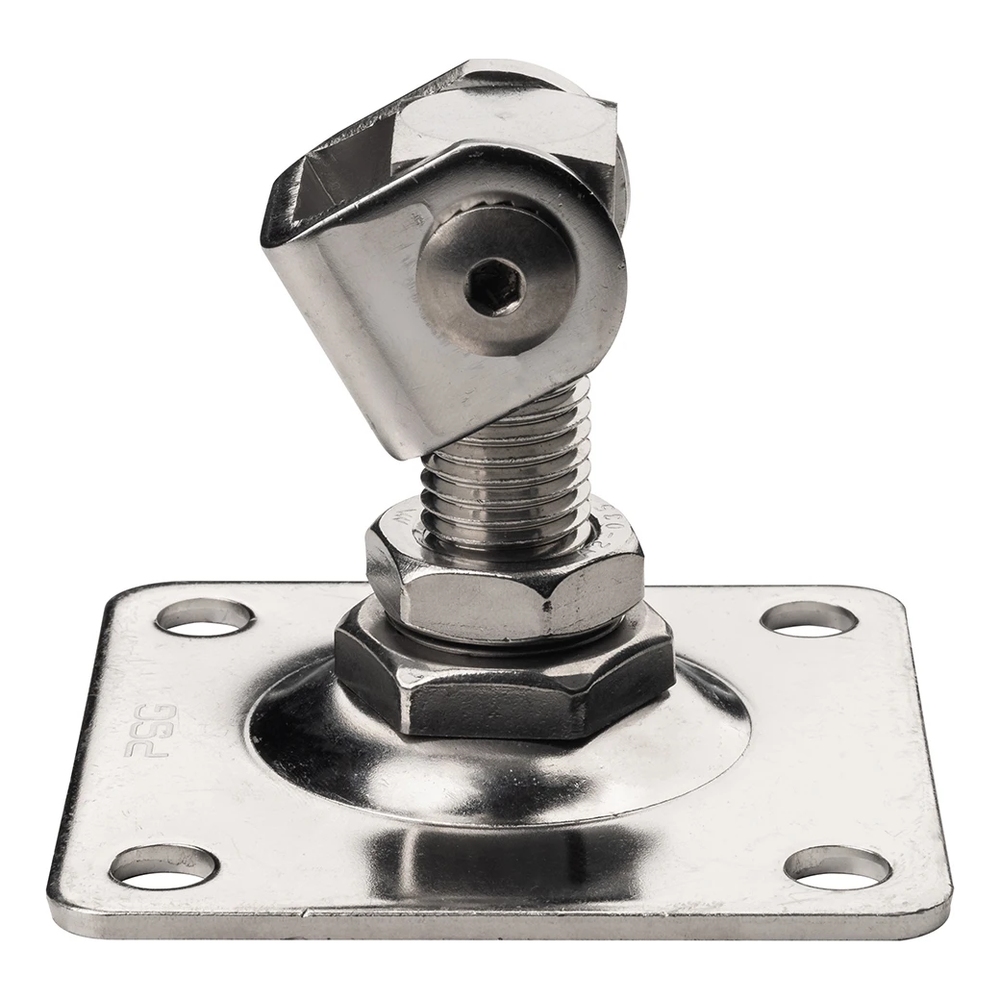

PSG állítható M20 pánt pajzszsal – felülnézet
PSG állítható M20 pánt pajzszsal – felülnézet

PSG állítható M20 pánt pajzszsal tartós szerelőelem, amely szárnyaskapukhoz készült – mind lakóházi, mind ipari alkalmazásokhoz. Teljes egészében rozsdamentes AISI 304 acélból készült, ami magas korrózióállóságot garantál, ezért kiválóan alkalmas változó időjárási körülményeknek kitett külső telepítésekben. Az univerzális konstrukció és a folyamatos állítási lehetőség lehetővé teszi a kapuszárny pontos beállítását, ami jelentősen lerövidíti a szerelési időt és kiküszöböli a költséges utómunkálatok szükségességét.

A nyers felület további megmunkálást tesz lehetővé – porbevonás vagy lakkozás –, ami lehetővé teszi a pánt megjelenésének a kapu és kerítés színvilágához való igazítását.

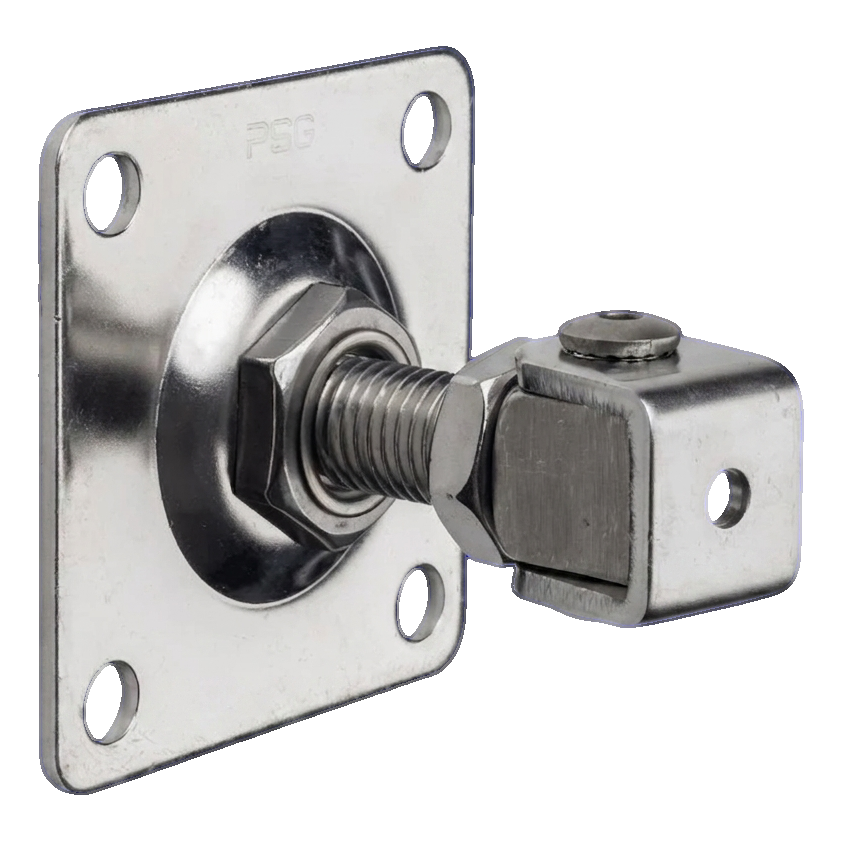

PSG állítható M20 pánt – oldalnézet a látható szerelőpajzszsal
PSG állítható M20 pánt – oldalnézet a látható szerelőpajzszsal

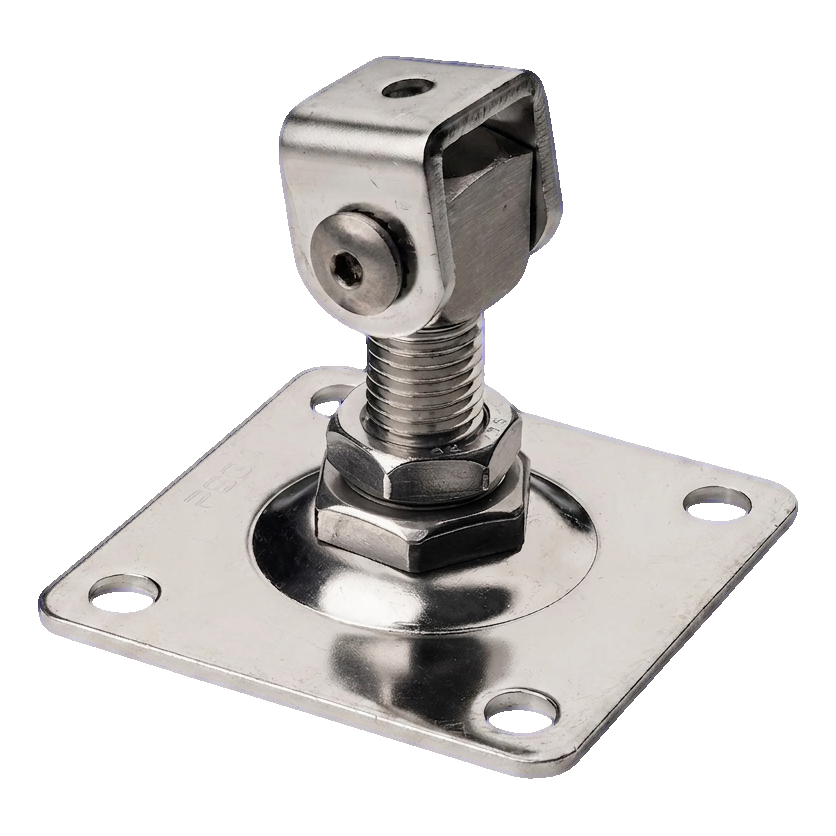

PSG állítható M20 pánt – perspektivikus felülnézet
PSG állítható M20 pánt – perspektivikus felülnézet

Állítás és szerelés

Ennek a pántnak az egyik kulcsfontosságú előnye a folyamatos állítás 46-tól 68 mm-ig (a csaptengely távolsága a szerelési síktól). Ez lehetővé teszi a kapuszárny helyzetének pontos beállítását a pajzs felszerelése után, ami különösen fontos egyenetlen oszlopoknál vagy a kivitelezési tűrések kompenzálásánál. Az M20 menet szilárd és biztos rögzítést biztosít, míg a négy ø11,5 mm átmérőjű szerelőfurat 75 mm osztásközzel lehetővé teszi a pajzs stabil felcsavarozását az oszlopra vagy falra.

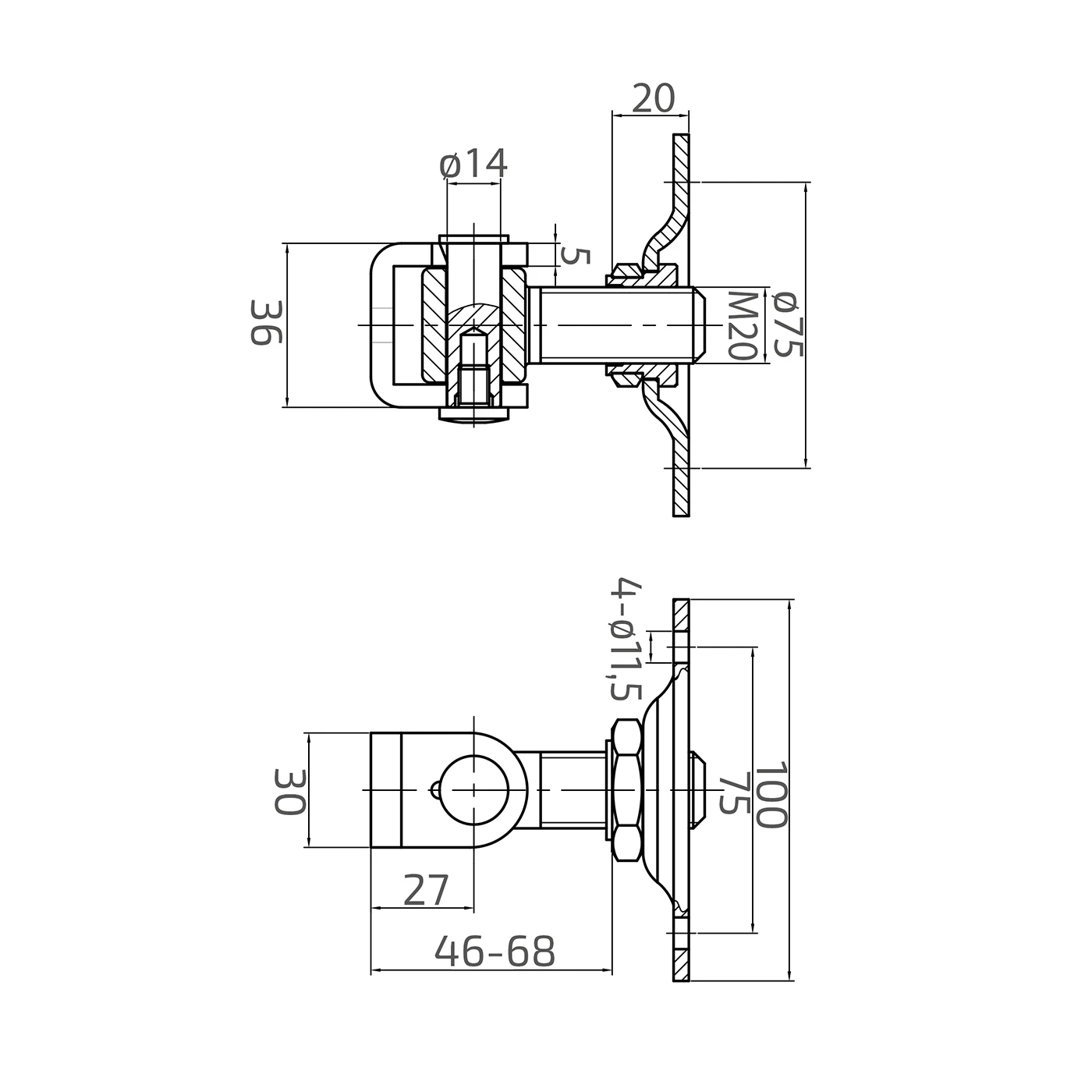

PSG M20 állítható pánt műszaki rajza méretekkel
PSG M20 állítható pánt műszaki rajza méretekkel

Méretek és műszaki specifikáció

  • Márka: PSG
  • Anyag: rozsdamentes acél AISI 304
  • Felület: nyers
  • Menet: M20
  • Pajzs méretek: 100 × 100 × 4 mm
  • Pajzs préselt átmérő: ø75 mm
  • Szerelőfurak: 4 × ø11,5 mm, osztásköz 75 mm
  • Tartó (U-profil) magasság: 36 mm
  • Tartó szélesség: 30 mm
  • Tartó mélység: 27 mm
  • Csap átmérő: ø14 mm
  • Lemez vastagság tartón: 5 mm
  • Állítási tartomány (csaptengely – pajzs síkja): 46–68 mm
  • Súly: 0,742 kg
  • EAN: 5903313205795

Alkalmazás

A pánt szárnyaskapuk szerelésére készült lakó- és ipari építkezésekben. Az univerzális konstrukció lehetővé teszi mind könnyű kapuknál, mind nehezebb bejárati kapuknál való alkalmazást. Az AISI 304 rozsdamentes acél miatt a termék nem igényel további korrózióvédelmi kezelést, ami csökkenti a karbantartási költségeket és meghosszabbítja a telepítés élettartamát.
