PSG állítható kapupánt M16 pajzs 115×40 mm és támasz 75×55×3 mm

Go to Product feedback

Állítható kapupánt PSG M16 acélból korróziógátló bevonással. Pajzs 115×40×3 mm, támasz 75×55×3 mm. Menetes csavar M16, munkaméret 131 mm. Súly 0,74 kg. Szárnykapukhoz és kerítéskapukhoz.

Go to full description
with VAT without VAT
Price 2 550,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Menetfajta M16
  • Szerelési mód Pajzzsal

Leírás

PSG állítható kapupánt M16 pajzs 115×40 mm és támasz 75×55×3 mm

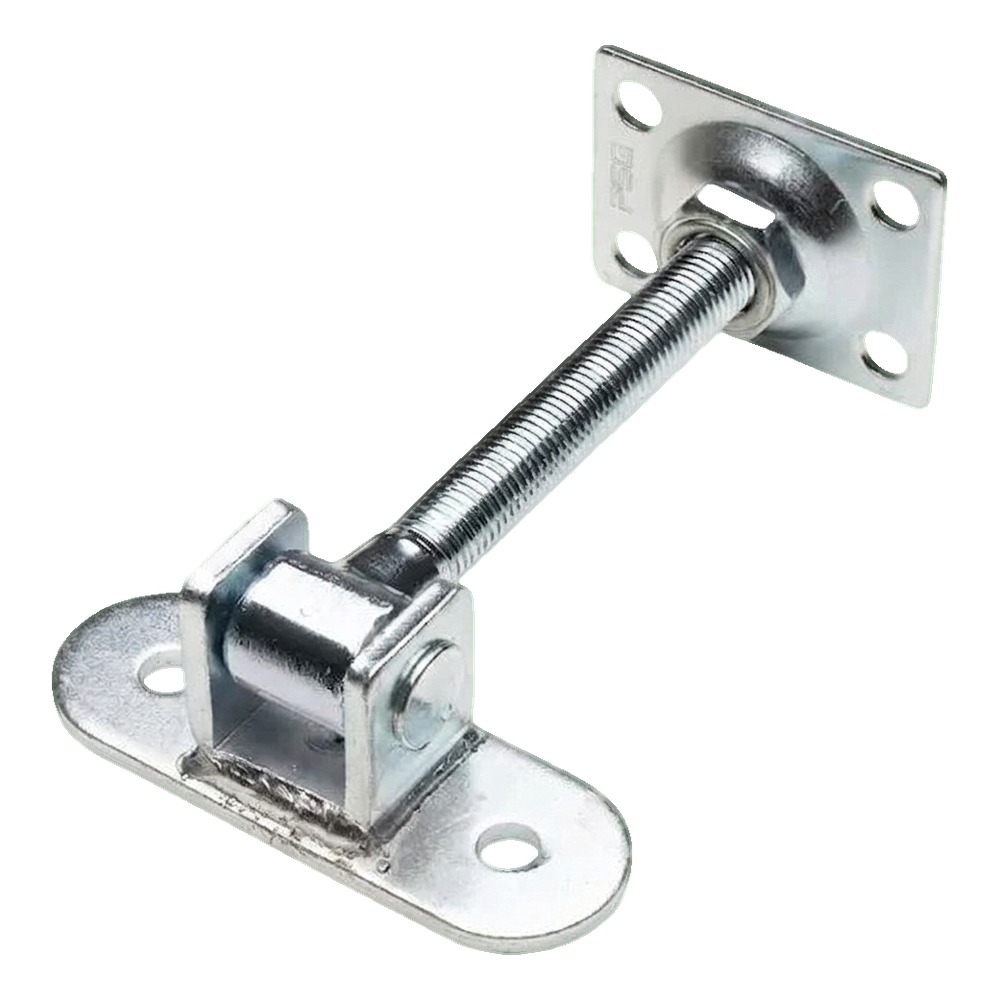

Állítható PSG M16 pánt pajzzsal és támasszal – termékfotó
Állítható PSG M16 pánt pajzzsal és támasszal – termékfotó

Az állítható M16 pánt PSG márkájú, tartós, acél vasalat elem szárnykapuk és kerítéskapuk szerelésére. A M16 menetes csavar állítóanyával lehetővé teszi a kapuszárny helyzetének precíz korrigálását - mind közvetlenül a szerelés után, mind az üzemeltetés során. Ez különösen fontos a szerkezet megsüllyedése vagy az acél termikus deformációja esetén szélsőséges téli hőmérsékleten.

Az állítás a menetes csavar anyájának meghúzásával vagy meglazításával történik, ami lehetővé teszi a kapu beállításának gyors korrigálását a pánt szétszerelésének szükségessége nélkül. Ez a megoldás jelentősen lerövidíti a szervizelési időt és kiküszöböli az új szerelőnyílások fúrásának szükségességét - valós időmegtakarítás az építkezésen.

Konstrukció és anyag

A pánt teljes egészében acélból készült korróziógátló bevonással (horganyzott), ami magas ellenálló képességet biztosít az időjárási viszonyokkal szemben és kültéri használatra tervezett. A konstrukció két szerelőelemből áll - egy négy rögzítőnyílással ellátott pajzsból és egy támaszból (U-alakú tartó) - amelyeket egy állítható M16 menetes csavar köt össze.

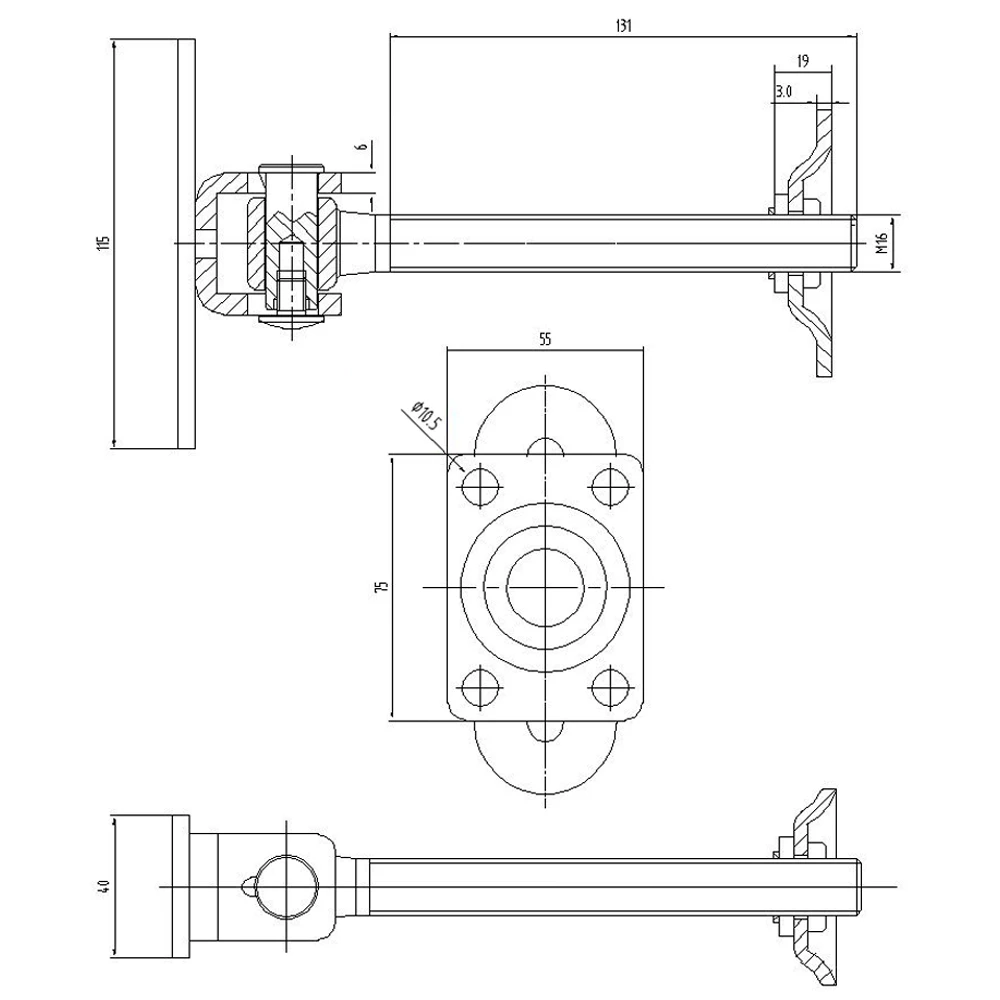

M16 állítható pánt méretrajz - ortogonális nézetek méretekkel
M16 állítható pánt méretrajz - ortogonális nézetek méretekkel

Méretek és műszaki paraméterek

  • Csavarmenet: M16
  • Csavar hossza (munkamenet): 131 mm
  • Teljes hossz: 180 mm
  • Pajzs mérete (szerelőlap): 115 × 40 mm
  • Pajzs vastagsága: 3,0 mm
  • Pajzs profil mélysége: 19 mm
  • Támasz mérete (nyílástávolság): 75 × 55 mm
  • Támasz lemezvastagsága: 3 mm
  • Támasz falvastagsága: 6 mm
  • Szerelőnyílások átmérője a pajzsban: ø10,5 mm (4 db)
  • Anyag: acél korróziógátló bevonattal
  • Súly: 0,74 kg
  • EAN: 5903313203012

Alkalmazás

A PSG M16 állítható pánt optimális megoldás szárnykapuk, kerítéskapuk és más olyan konstrukciók szerelésére, amelyek telepítés utáni precíz beállítást igényelnek. Jól alkalmazható ott, ahol a kerítésoszlopok idővel enyhe elmozdulást szenvedhetnek, és az acélelemek változó hőmérsékletek hatására dolgoznak. A támasz és a szerelőnyílásokkal ellátott pajzs lehetővé teszi a pánt stabil és tartós rögzítését az oszlophoz és a kapuszárnyhoz.
