PSG állítható kapu zsanér M16 75×75×4 mm acél pajzszsal

Go to Product feedback

PSG M16 acél állítható kapu zsanér 75×75×4 mm pajzszsal. Állítási tartomány 52-72 mm, furattávolság 52×52 mm, furatok ⌀8,5 mm. Tartó magassága 35 mm, szélessége 25 mm, csap ⌀12 mm. Tömeg 0,4 kg. Kiskapukhoz és szárnyas kapukhoz.

Go to full description
with VAT without VAT
Price 2 018,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Menetfajta M16
  • Szerelési mód Pajzzsal

Leírás

PSG állítható kapu zsanér M16 75×75×4 mm acél pajzszsal

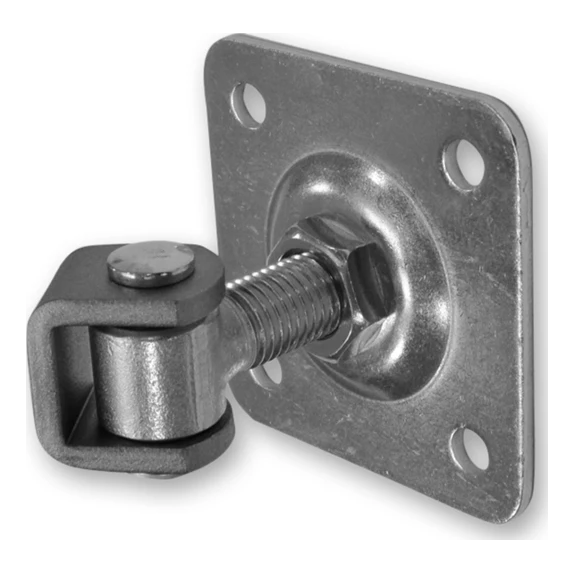

Állítható kapu zsanér M16 téglalap alakú 75×75 mm pajzszsal – perspektivikus nézet
Állítható kapu zsanér M16 téglalap alakú 75×75 mm pajzszsal – perspektivikus nézet

M16 menetes acél állítható zsanér kiskapuk és szárnyas kapuk szerelésére. A állítóanyával ellátott konstrukció lehetővé teszi a szárny helyzetének precíz korrekcióját szétszerelés nélkül — közvetlenül a telepítés után, valamint üzemeltetés során is, pl. a szerkezet megsüllyedése vagy szélsőséges időjárási körülmények közötti hőtágulás esetén.

A 75×75 mm-es szerelőlemez négy rögzítőfurattal biztosítja a terhelések stabil és egyenletes átadását az oszlopra. Az 52–72 mm-es állítási tartomány rugalmas illesztést tesz lehetővé a zsanér kitolásának különböző profil- és oszlopvastagságokhoz, ami jelentősen megkönnyíti az építkezésen dolgozó szerelőcsapatok munkáját.

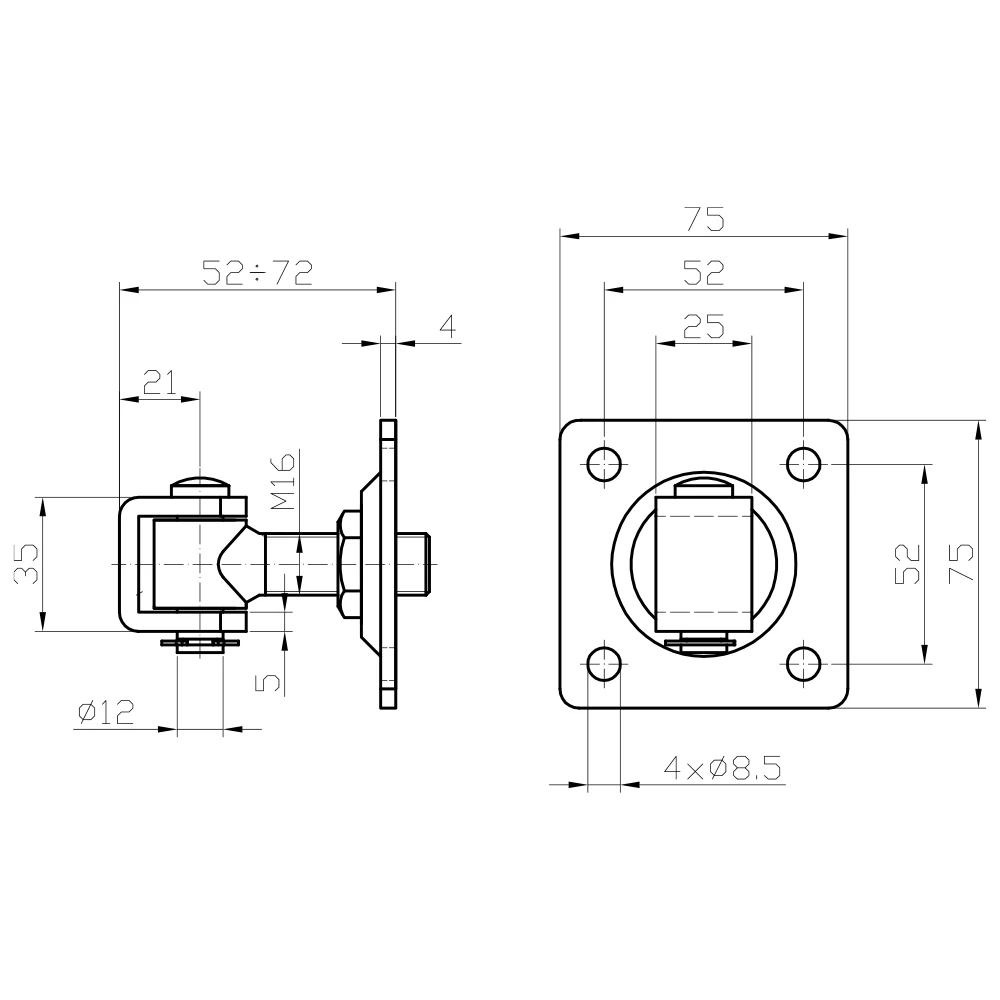

M16 állítható zsanér méretrajza – oldal- és frontnézet a szerelőlemez méreteivel
M16 állítható zsanér méretrajza – oldal- és frontnézet a szerelőlemez méreteivel

Méretek és műszaki paraméterek

  • Gyártó: PSG
  • Anyag: acél
  • Csavarmenet: M16
  • Szerelőlemez (pajzs): 75 × 75 mm
  • Szerelőlemez vastagsága: 4 mm
  • Szerelőfuratok távolsága: 52 × 52 mm
  • Szerelőfuratok átmérője: 4× ⌀8,5 mm
  • Kitolás állítási tartománya: 52–72 mm
  • Tartó magassága (külső): 35 mm
  • Tartó belső szélessége: 25 mm
  • Tartó mélysége: 21 mm
  • Tartólemez vastagsága: 5 mm
  • Csap átmérője: ⌀12 mm
  • Tömeg: 0,4 kg
  • Rendeltetés: kiskapuk és szárnyas kapuk – kültéri használat

Előnyök a szerelő számára

  • Szerelés utáni állítás — az állítóanya lehetővé teszi a szárny helyzetének korrekcióját a zsanér szétszerelése nélkül
  • Széles állítási tartomány (52–72 mm) — rugalmas illesztés különböző oszlop- és profilvastagságokhoz
  • Nagy mechanikai szilárdság — acélkonstrukció ellenáll nagy terheléseknek és kopásnak
  • Kültéri használatra tervezve — ellenáll az időjárási viszonyoknak és hőmérséklet-változásoknak
  • Egyszerű szerelés — a pajzs négy furata biztonságos rögzítést tesz lehetővé az oszlophoz csavarokkal vagy önmetsző csavarokkal
