PSG állítható kapu zsanér M14 115×40 mm pajzzsal és 75×55 mm lemezzel

Go to Product feedback

PSG állítható kapu zsanér M14 galvanizált acél konstrukcióval. Pajzs 115×40 mm, lemez 75×55×3 mm, menetes csap 110 mm. Maximális terhelhetőség 80 kg. 4 szerelőnyílás Ø10,5 mm. Súly 0,42 kg. Szárnyaskapukhoz.

Go to full description
with VAT without VAT
Price 2 420,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Menetfajta M14
  • Szerelési mód Pajzzsal

Leírás

PSG állítható kapu zsanér M14 115×40 mm pajzzsal és 75×55 mm lemezzel

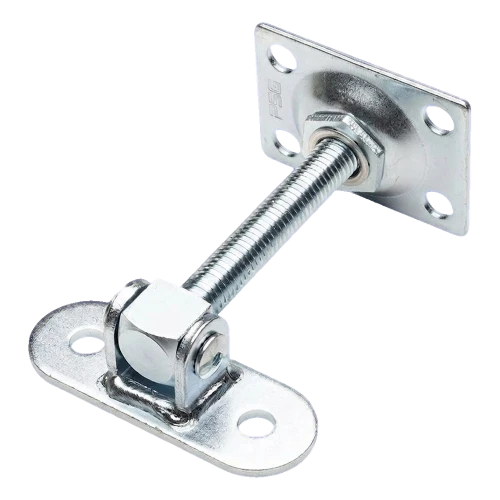

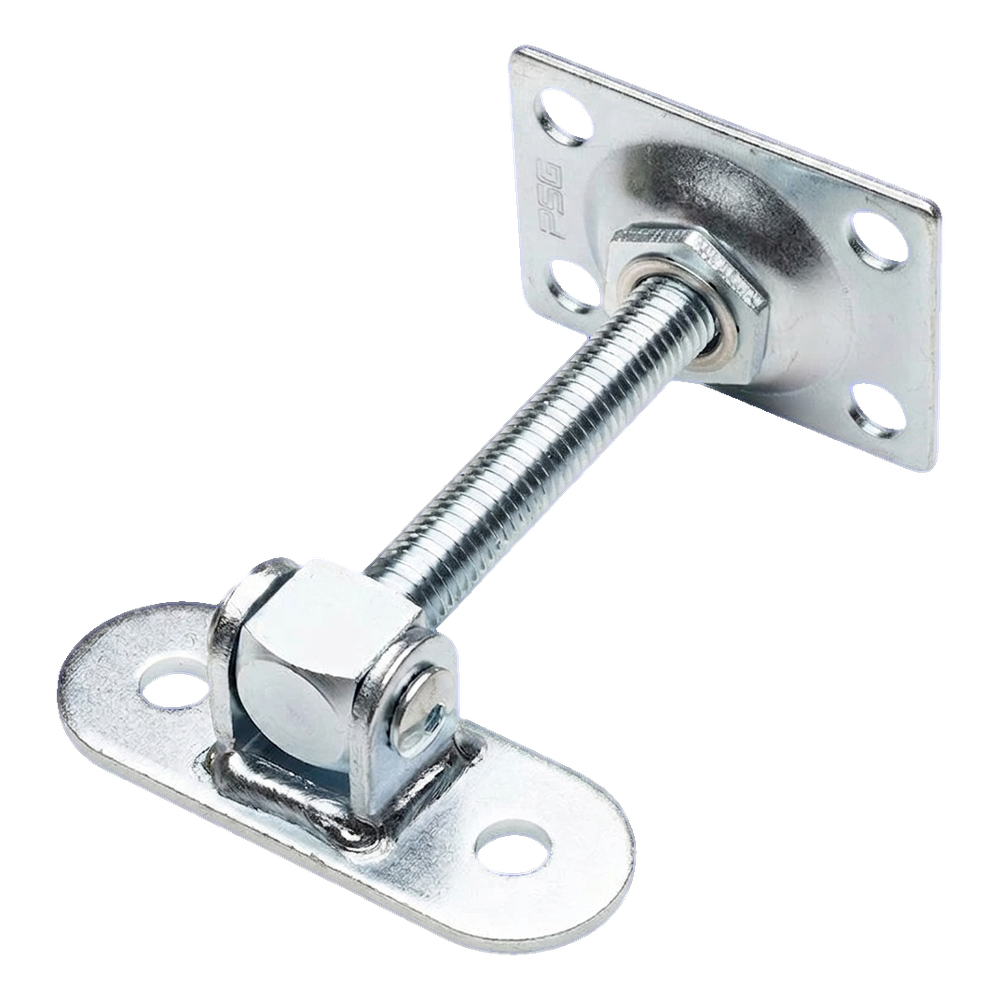

PSG állítható kapu zsanér M14 pajzzsal és lemezzel – általános nézet
PSG állítható kapu zsanér M14 pajzzsal és lemezzel – általános nézet

PSG állítható kapu zsanér M14 csavarral szárnyaskapuk szerelésére. Az állítóanyának révén lehetővé teszi a kapu szárny gyors beállítását szétszerelés nélkül – közvetlenül a telepítés után és üzemeltetés közben is. Ez különösen fontos a szezonális hőmérséklet-változásoknál, amikor a fém összehúzódik vagy tágul, aminek következtében a szerkezet meglazul vagy beszorul.

A galvanizált bevonatú acél konstrukció magas korrózióállóságot és tartósságot biztosít kültéri körülmények között. A kapu szárny maximális terhelhetősége 80 kg, így a zsanér megfelel a lakótelepi és ipari kerítéseknél használatos tipikus szárnyaskapuknál.

Műszaki paraméterek

  • Menet: M14
  • Csavar hossza (munkarész): 110 mm
  • Teljes hossz: 180 mm
  • Pajzs mérete (oszlopra rögzítő lemez): 115 × 40 mm
  • Lemez mérete (szerelőlemez): 75 × 55 × 3 mm
  • Lemez szerelőnyílások távolsága: 75 × 55 mm
  • Szerelőnyílások átmérője: Ø10,5 mm (4 db)
  • U-tartó magassága (csap): 95 mm
  • U-tartó szélessége: 35 mm
  • U-tartó anyagvastagsága: 4 mm
  • Állítóanya vastagsága: 16 mm
  • Fázis a csap végén: 1,5 × 45°
  • Kapu szárny maximális súlya: 80 kg
  • Anyag: acél galvanizált bevonattal
  • Súly: 0,42 kg
  • EAN: 5903313203005

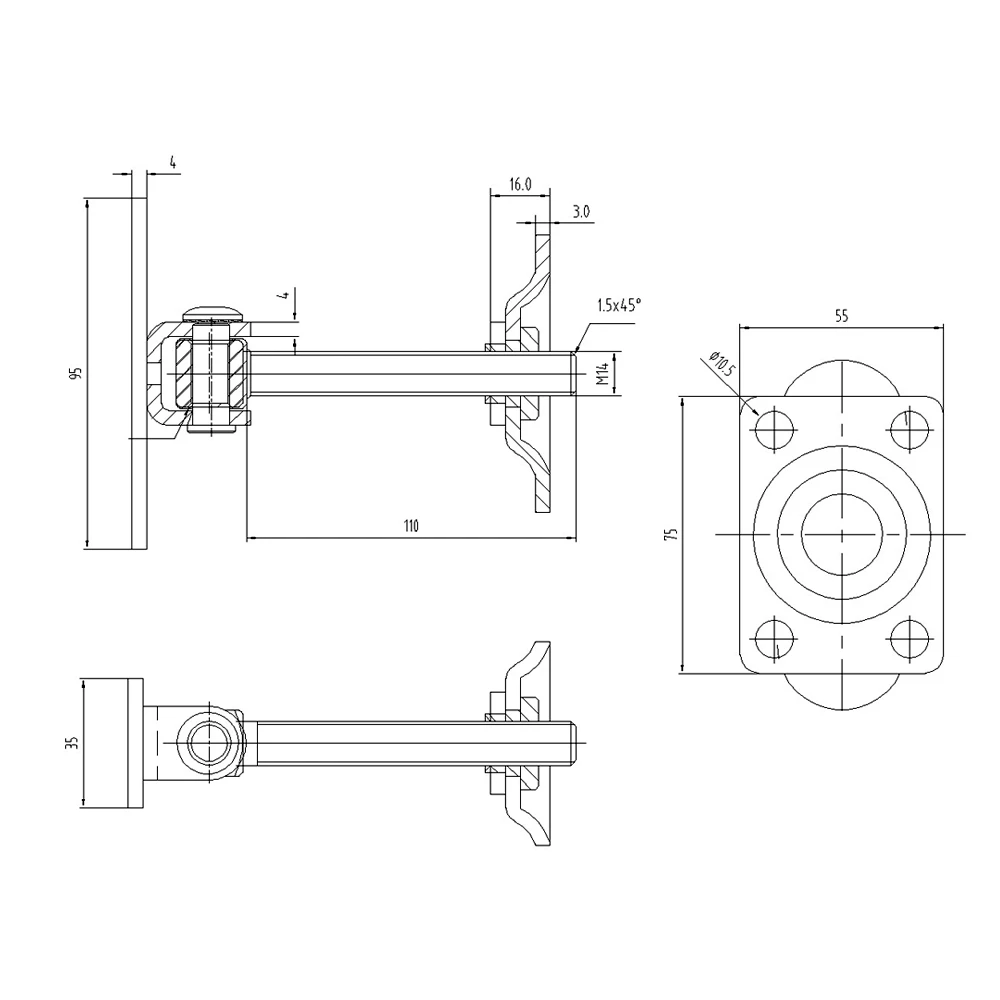

PSG M14 állítható zsanér méretrajza – oldalnézet, felülnézet és lemez nézet
PSG M14 állítható zsanér méretrajza – oldalnézet, felülnézet és lemez nézet

Felépítés és működési elv

A zsanér három fő elemből áll: U-tartó (a kapu szárnyára rögzített pajzshoz), M14 menetes csap állítóanyával és lemez (az oszlopra rögzítendő szerelőlemez). Az U-tartó lehetővé teszi a csap forgatását, a csapon lévő anya pedig a szárny magasságának pontos beállítását. A lemezen található négy Ø10,5 mm átmérőjű szerelőnyílás biztos és stabil rögzítést biztosít a kerítésoszlophoz.

A beállítás bármikor lehetséges – elég meglazítani vagy meghúzni az anyát a szárny helyzetének korrigálásához. Ezáltal a szerelő pontosan vízszintbe állíthatja a kaput még hosszabb használat után is, ami kiküszöböli a költséges szervizbegreások szükségességét.

Gyártó: PSG
