PSG Korlátoszlop középső átmenő fi 42,4 mm AISI 304 – 4 tartó, szatén

Go to Product feedback

PSG középső átmenő korlátoszlop AISI 304 rozsdamentes acélból, szatén felület. Átmérő fi 42,4 mm, magasság 960 mm, falvastagság 2 mm. 4 átmenő tartó ø 12 mm-es csövekhez, távolság 190 mm. Tömeg 2,4 kg.

Go to full description
with VAT without VAT
Price 13 939,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Availability:
Ideiglenesen nem elérhető
Unavailable

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

PSG Közbenső átmenő korlátoszlop fi 42,4 mm AISI 304 – 4 tartó, szatén

Közbenső átmenő korlátoszlop AISI 304 rozsdamentes acélból – elöl- és oldalnézet
Közbenső átmenő korlátoszlop AISI 304 rozsdamentes acélból – elöl- és oldalnézet

Közbenső (átmenő) korlátoszlop AISI 304 rozsdamentes acélból szatén kivitelben — univerzális szerkezeti elem erkély- és lépcsőkorlátokhoz. A 4 átmenő tartónak köszönhetően a ø 12 mm-es kitöltő csövekhez az oszlop lehetővé teszi esztétikus, lineáris korlát-kitöltések létrehozását további fúrás szükségessége nélkül.

A készletben szállított korlátkapcsolók nincsenek véglegesen beragasztva, ami teljes szabadságot ad a szerelőnek — lehetővé teszi az oszlop precíz beállítását az építkezési körülményekhez, és szükség esetén annak lerövidítését is a padló egyenetlenségei miatt. A kapcsolók felszereléséhez rozsdamentes acélhoz való anaerob ragasztó használata javasolt.

Az oszlop műszaki paraméterei

  • Anyag: AISI 304 rozsdamentes acél
  • Felületi kivitel: szatén (csiszolt)
  • Oszlopcső átmérője: ø 42,4 mm
  • Csőfalvastagság: 2 mm
  • Oszlop magassága (cső): 960 mm
  • Teljes magasság korláttal: 1002,4 mm
  • Átmenő tartók tengelytávolsága: 190 mm
  • Távolság a padlótól az első tartóig: 200 mm
  • Tartókat rögzítő menetek: 4× M6
  • Kitöltő csövek átmérője: ø 12 mm
  • Rendeltetés: beltéri, padlóba szerelés
  • Rendszer: 42,4
  • Tömeg: 2,4 kg
  • EAN: 5903313202091

A készlet tartalma

  • Oszlop (cső ø 42,4 × 960 mm)
  • Átmenő tartók ø 12 mm csövekhez — 4 db
  • Korlátkapcsoló (támasz)
  • Takarórózsa (rozetta)

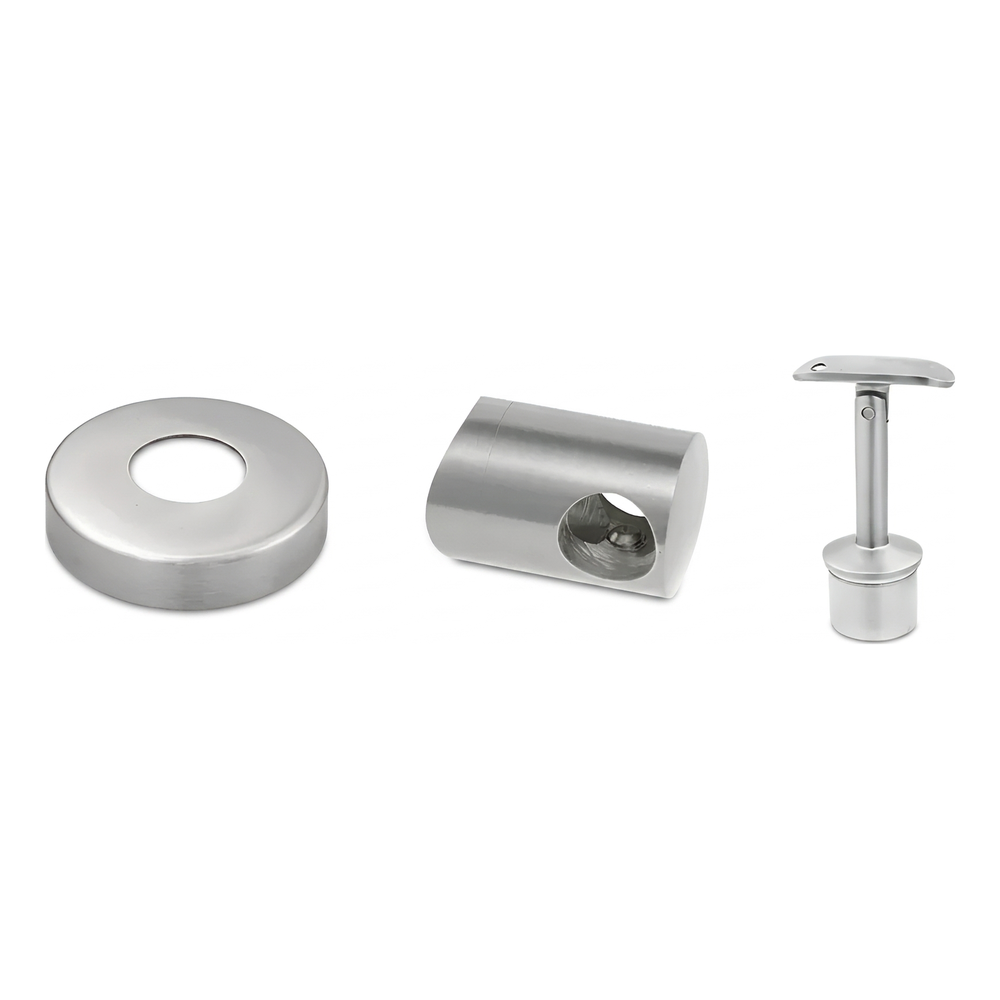

A készlet elemei – takarórózsa, átmenő tartó és korlátkapcsoló
A készlet elemei – takarórózsa, átmenő tartó és korlátkapcsoló

A készlet összetevői

Minden készlet szerelésre kész komponenseket tartalmaz: takarórózsát az oszlop padlón történő átvezetési helyének takarásához, négy átmenő tartót a kitöltő csövekhez, valamint állítható korlátkapcsolót. Ezek az elemek gyors és esztétikus korlátbefejezést tesznek lehetővé anélkül, hogy külön tartozékokat kellene rendelni.

Komponensek méretei

Takarórózsa (rozetta):

  • Külső átmérő: 105 mm
  • Belső átmérő (nyílás): ø 42,4 mm
  • Magasság: 20 mm
  • Belső karima vastagsága: 1,5 mm

Átmenő tartó:

  • Külső átmérő: ø 22 mm
  • Csőnyílás átmérője: ø 12 mm
  • Szerelési nyílás: ø 6,5 mm
  • Nyílásközéppont távolsága a felülettől: 20 mm

Korlátkapcsoló:

  • Magasság: 80 mm
  • Csap átmérője: ø 14 mm
  • Alap átmérője: ø 42,4 mm
  • Korláthoz illeszkedik: ø 42,4 mm

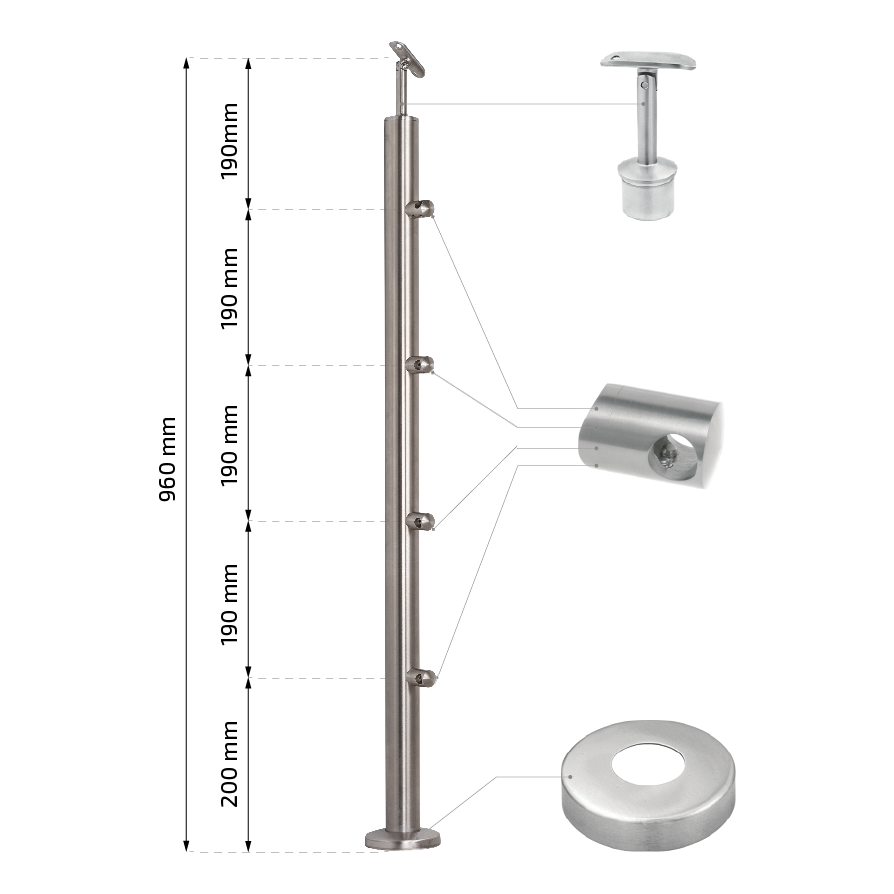

A korlátoszlop méretrajza a tartók elhelyezkedésével és teljes méretekkel
A korlátoszlop méretrajza a tartók elhelyezkedésével és teljes méretekkel

Az oszlop méretrajza

A rajz az oszlopon lévő átmenő tartók elhelyezkedését mutatja. Az első tartó a padló szintje felett 200 mm-rel van elhelyezve, a következő három pedig 190 mm-es egyenletes távolságokban. A cső teljes magassága 960 mm, míg a kapcsoló és a korlát felszerelése után a magasság eléri az 1002,4 mm-t.

A korlátoszlop CAD műszaki rajza elöl- és felülnézettel
A korlátoszlop CAD műszaki rajza elöl- és felülnézettel

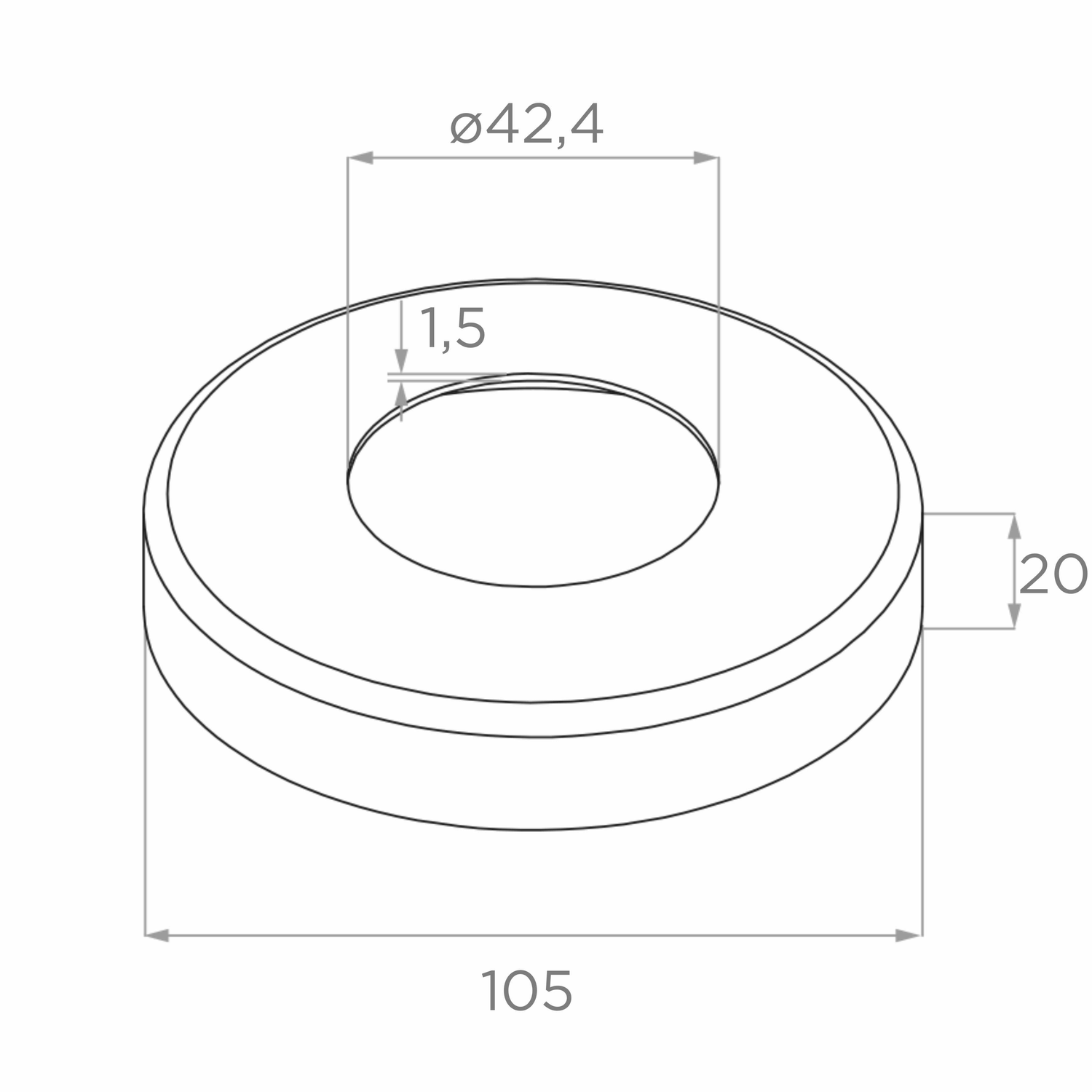

Takarórózsa (rozetta) méretrajza ø 105 mm
Takarórózsa (rozetta) méretrajza ø 105 mm
Átmenő tartó méretrajza ø 12 mm csőhöz
Átmenő tartó méretrajza ø 12 mm csőhöz
Korlátkapcsoló méretrajza ø 14 mm csappal
Korlátkapcsoló méretrajza ø 14 mm csappal

Előnyök a szerelő számára

  • Gyors szerelés — a teljes készlet takarórózsával, tartókkal és kapcsolóval megszünteti a külön elemek összegyűjtésének szükségességét
  • Állítható korlátkapcsoló — nem véglegesen beragasztott, ami precíz alkalmazkodást tesz lehetővé az építkezési körülményekhez
  • Az oszlop lerövidítésének lehetősége padlóegyenetlenségek esetén
  • Univerzális alkalmazás — erkély- és lépcsőkorlátokban egyaránt bevált, a 42,4-es rendszer biztosítja a kompatibilitást a tartozékok széles választékával
  • AISI 304 acél szatén kivitelben — tartós, korrózióálló és esztétikus
