PINOX – sarok korlátoszlop fi 42,4 mm h981 mm rozsdamentes acél AISI 304 szatén
termék nem elérhető
kívánságlistára
0
Leírás

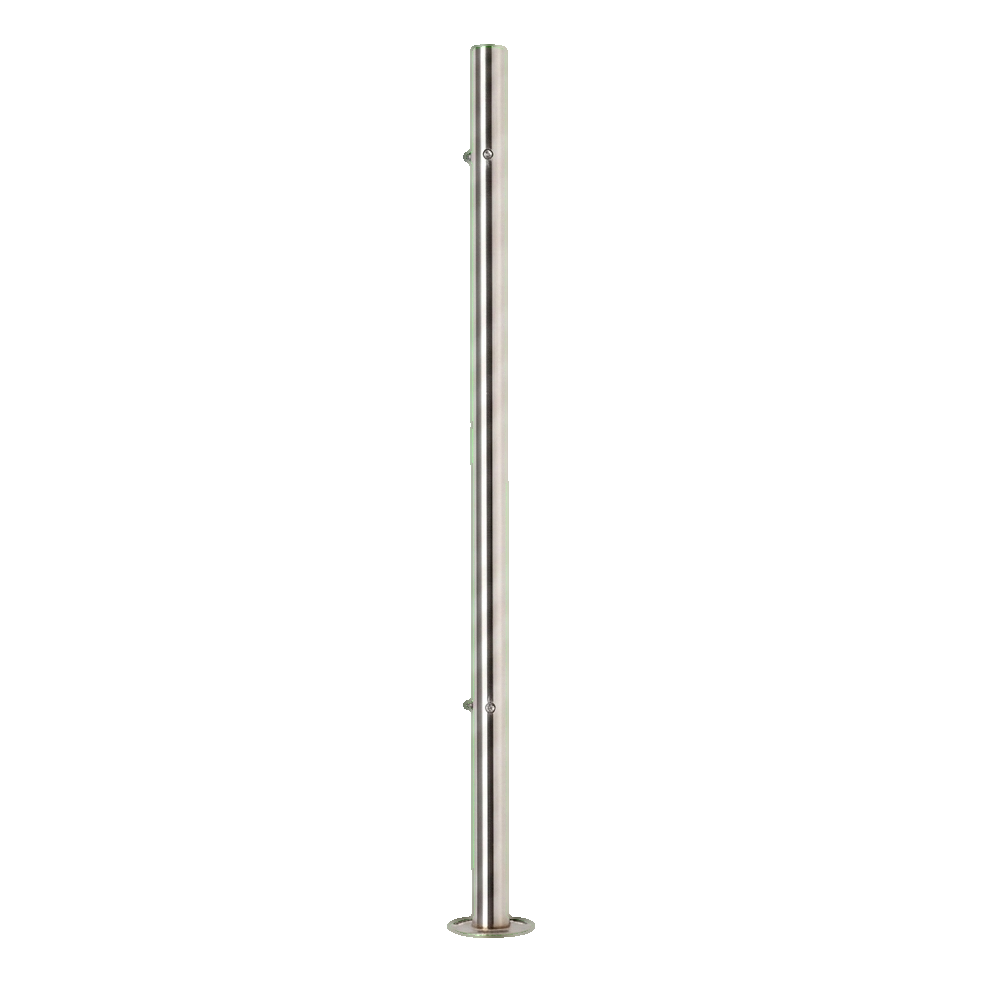

PINOX – sarok korlátoszlop fi 42,4 mm h981 mm rozsdamentes acél AISI 304 szatén
A PINOX sarok oszlop professzionális korlátkonstrukciós elem, amelyet padlóba történő szerelésre terveztek. AISI 304 rozsdamentes acélból készült, szatén felületkezeléssel, amely magas korrózióállóságot és elegáns megjelenést biztosít, mind beltéri, mind kültéri használatra alkalmas.

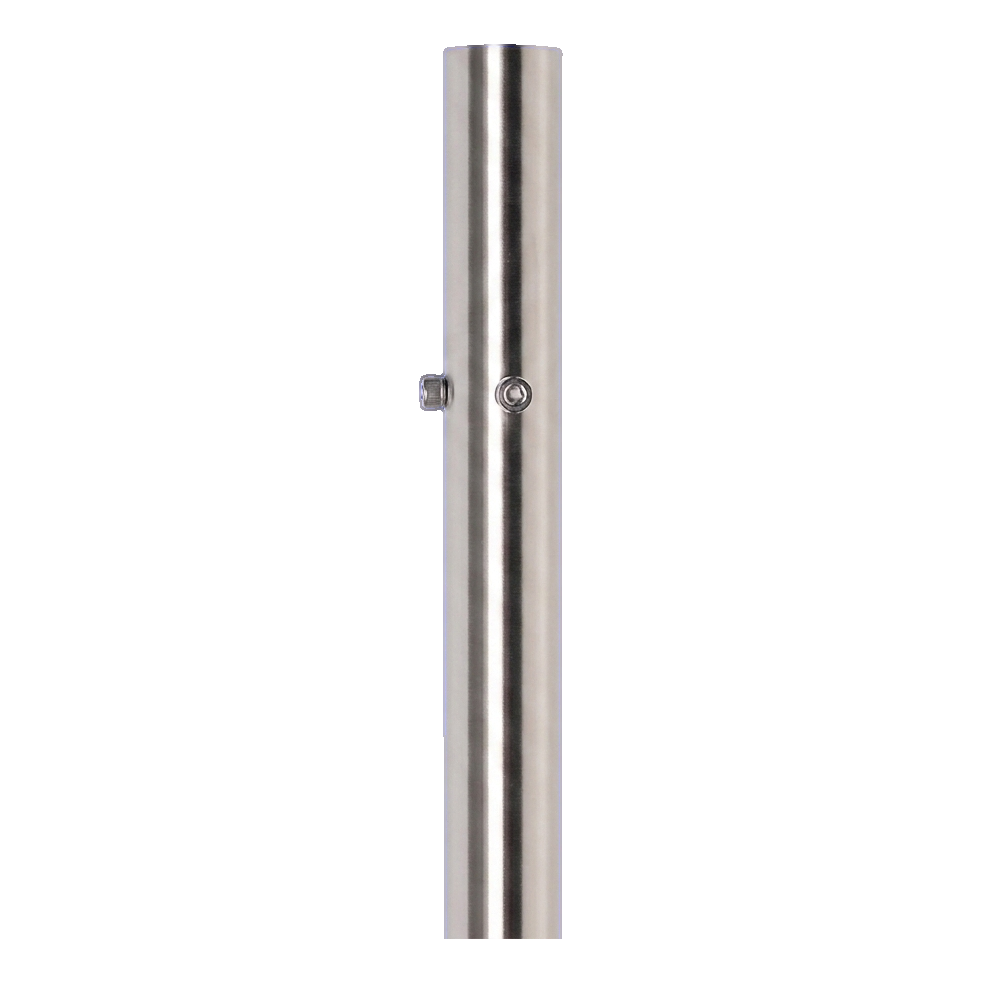

Az oszlop 4 precízen menesztett M8 furattal van ellátva, amelyek két párban, 90°-os szögben vannak elhelyezve, így lehetővé teszik a korlát kitöltő rudainak vagy csöveinek stabil rögzítését. A ráhegesztett ø100 mm átmérőjű szerelőtalp három hosszúkás furattal biztosítja a biztos és tartós rögzítést az aljzathoz. Az oszlop kompatibilis a szabványos 42,4 mm-es korlátrendszerrel.
Műszaki specifikáció
- Típus: sarok, nem felszerelt
- Anyag: rozsdamentes acél AISI 304
- Felületkezelés: szatén
- Cső átmérő: ø42,4 mm
- Cső falvastagsága: 2 mm
- Teljes magasság: 981 mm
- Szerelőfuratok: 4 db M8 menettel (2 pár po 2 furat 90°-os szögben)
- Furatpárok függőleges távolsága: 610 mm
- Felső pár távolsága a tetőtől: 121 mm
- Alsó pár távolsága az alaptól: 250 mm
- Rögzítés: padlóba
- Súly: 2,1 kg
- EAN: 5903313205498
Szerelőtalp (tányér) méretei
- Talp külső átmérője: ø100 mm
- Központi furat átmérője: ø42,8 mm
- Talp vastagsága: 4 mm
- Szerelőfuratok: 3 hosszúkás furat (33 × 11 mm) ø75 mm osztókörön, 120°-onként elhelyezve
Oszlop méretek — műszaki rajz
A rajz az M8 menetes furatok elhelyezését és a kulcsfontosságú függőleges méreteket mutatja. A furatok két párban vannak elhelyezve — a felső pár 121 mm-re van a tetőtől, az alsó 250 mm-re az alaptól, a párok közötti távolság 610 mm. A ø42,4 × 2 mm keresztmetszetű cső ø100 mm átmérőjű alaphoz van hegesztve.
Alkalmazás és karbantartás
A PINOX sarok oszlop elsősorban beltéri alkalmazásra készült — lépcsőházak, galéria, antresol vagy kereskedelmi épületek számára. Megfelelő rendszeres karbantartás mellett kültéren is használható. Nem ajánlott a szerelés közvetlenül medencék, uszodák közelében, illetve intenzív tengeri só hatásának kitett területeken.
Az alap hosszúkás furatai megkönnyítik az oszlop pontos vízszintbe állítását a szerelés során, a ráhegesztett tányér pedig kiküszöböli a további adapterek szükségességét — elegendő közvetlenül az aljzathoz csavarozni. Ezáltal a telepítési idő jelentősen rövidebb, ami magasabb szerelőcsapat hatékonyságot eredményez.
Műszaki adatok
| Anyag | AISI 304 |
| Felületkezelés | Szatén |
| Rögzítési rendszer | 42,4 mm |
