PINOX – középső korlát oszlop felfegyverezetlen ⌀42,4 × 881 mm, rozsdamentes acél szatén

Go to Product feedback

PINOX középső korlát oszlop ⌀42,4 × 881 mm AISI 304 rozsdamentes acélból, szatén felületkezeléssel. Falvastagság 2 mm, tömeg 1,4 kg. 4 db M6 menetes furat. Szerelő talp ⌀100 mm 3 db hosszúkás furattal. Padlóba történő szereléshez.

Go to full description
with VAT without VAT
Price 10 045,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

PINOX – középső korlát oszlop felfegyverezetlen ⌀42,4 × 881 mm, rozsdamentes acél szatén

A PINOX középső korlát oszlop felfegyverezetlen változatban professzionális szerkezeti elem, amely rozsdamentes acél korlátok építéséhez készült. A 4 db M6 menetes furatnak köszönhetően, amelyek egyenletes távolságban vannak elhelyezve, a szerelő maga dönthet a fogók és kitöltések kiválasztásáról — ami teljes rugalmasságot biztosít mind a tipikus, mind a nem szabványos projektek megvalósításánál.

PINOX középső korlát oszlop ⌀42,4 mm rozsdamentes acélból, szatén felületkezeléssel
PINOX középső korlát oszlop ⌀42,4 mm rozsdamentes acélból, szatén felületkezeléssel

Az AISI 304 rozsdamentes acél magas korrózióállóságot és időjárásállóságot biztosít, így az oszlop egyaránt bevált épületeken belül és kívül — balkonokon, terraszokon vagy lépcsőházakban. A szatén felületkezelés modern, matt megjelenést kölcsönöz a terméknek, amely kiválóan harmonizál a korlátrendszerek más elemeivel.

A ráhegesztett szerelőtalp ⌀100 mm átmérővel, három hosszúkás furattal 120°-onként elosztva, közvetlenül a padlóba rögzíthető. Ez a szerelési módszer stabilitást és biztonságot garantál még nagy forgalmú helyeken is, mint például középületek lépcsői, hotelek vagy irodaházak.

A felfegyverezetlen változat (gyárilag szerelt fogók nélkül) lehetővé teszi az egyéni tartozékok kiválasztását — elegendő a kiválasztott fogókat az M6 menetes furatokhoz csavarozni, hogy a korlátot az adott projekthez és alkalmazáshoz igazítsuk.

Közeli kép a PINOX korlát oszlop M6 menetes szerelő furatairól
Közeli kép a PINOX korlát oszlop M6 menetes szerelő furatairól

Műszaki specifikáció

  • Gyártó: PINOX
  • Típus: középső, felfegyverezetlen oszlop
  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén
  • Cső átmérő: ⌀42,4 mm
  • Cső falvastagság: 2 mm
  • Teljes magasság: 881 mm
  • Tömeg: 1,4 kg
  • Rögzítés: padlóba
  • Szerelő furatok: 4 db M6 menettel
  • EAN: 5903313205443

M6 furatok elhelyezése az oszlopon

  • Távolság a felső éltől az első furathoz: 111 mm
  • Távolság a következő furatok között: 190 mm (3 × 190 mm)
  • Távolság az utolsó furattól az alaphoz: 200 mm

Műszaki rajzok méretei

A korlát oszlop szerelő talpának műszaki rajza – felülnézet és oldalnézet
A korlát oszlop szerelő talpának műszaki rajza – felülnézet és oldalnézet

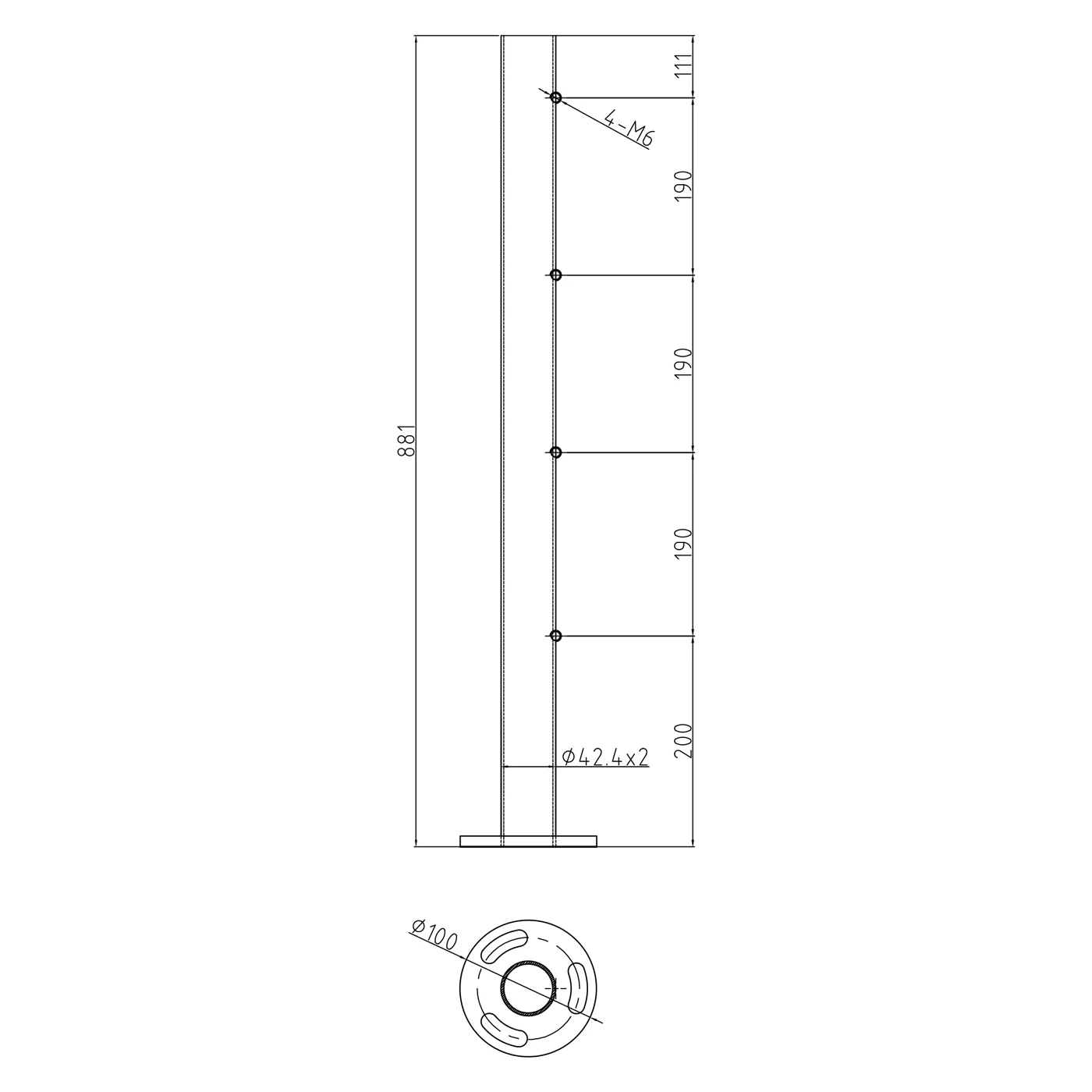

A korlát oszlop műszaki rajza – elölnézet furatközökkel és talp alulnézet
A korlát oszlop műszaki rajza – elölnézet furatközökkel és talp alulnézet

Szerelőtalp paraméterei

  • Talp külső átmérő: ⌀100 mm
  • Központi furat átmérő: ⌀42,8 mm
  • Hosszúkás furatok osztókör átmérő: ⌀75 mm
  • Hosszúkás furat mérete: 33 × 11 mm
  • Furatok elhelyezési szöge: 120°
  • Talp vastagsága: 4 mm
  • Szerelő furatok száma a talpban: 3 db (hosszúkás)
