PINOX korlát középső oszlop fi 42,4 mm × 981 mm – AISI 304 rozsdamentes acél, szatinált

Go to Product feedback

PINOX középső korlátoszlop fi 42,4 mm × 981 mm AISI 304 rozsdamentes acélból, szatinált felületkezeléssel. Súly 2,1 kg, falvastagság 2 mm. Szerelőtárcsa fi 100 mm 3 hosszúkás furattal. 4 menetes furat M8 a tartóelemek szereléséhez.

Go to full description
with VAT without VAT
Price 10 737,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] Cat 134 #134

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer 42,4 mm

Leírás

PINOX korlát középső oszlop fi 42,4 mm × 981 mm – AISI 304 rozsdamentes acél, szatinált

PINOX középső korlátoszlop fi 42,4 mm AISI 304 rozsdamentes acélból szatinált felületkezeléssel – általános nézet szerelőalappal
PINOX középső korlátoszlop fi 42,4 mm AISI 304 rozsdamentes acélból szatinált felületkezeléssel – általános nézet szerelőalappal

A PINOX középső oszlop professzionális korlátszerkezeti elem, AISI 304 rozsdamentes acélból készült szatinált felületkezeléssel. Tartósságot és esztétikumot szem előtt tartva tervezték – egyaránt alkalmas beltéri és kültéri használatra. A két szinten elhelyezett négy M8 menetes furatnak köszönhetően az oszlop gyors és rugalmas korlátfogó szerelést tesz lehetővé, ami jelentősen csökkenti a munkálatok időigényét.

A 100 mm átmérőjű, három hosszúkás furattal ellátott odahegesztett szerelőtárcsa stabil padlóhoz rögzítést és könnyű pozícionálást biztosít. Az egész egy kész, fegyvertelen eleme a PINOX márka 42,4 mm-es korlátrendszerének, kompatibilis a keresztező tartók és korlátok széles választékával.

Műszaki specifikáció

  • Gyártó: PINOX
  • Oszlop típusa: középső (fegyvertelen)
  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatinált
  • Cső átmérő: fi 42,4 mm
  • Cső falvastagság: 2 mm
  • Teljes magasság: 981 mm
  • Súly: 2,1 kg
  • Rögzítés: padlóhoz (odahegesztett tárcsa)
  • Rendszer: 42,4
  • EAN: 5903313205504

Szerelő furatok

  • Furatok száma: 4 db (2 pár, párban 2 furat egymással szemben)
  • Menet: M8
  • Elrendezés párban: 180°-onként
  • Alsó pár távolsága az alaptól: 250 mm
  • Párok közötti távolság (függőleges): 610 mm
  • Felső pár távolsága a tetőtől: 121 mm

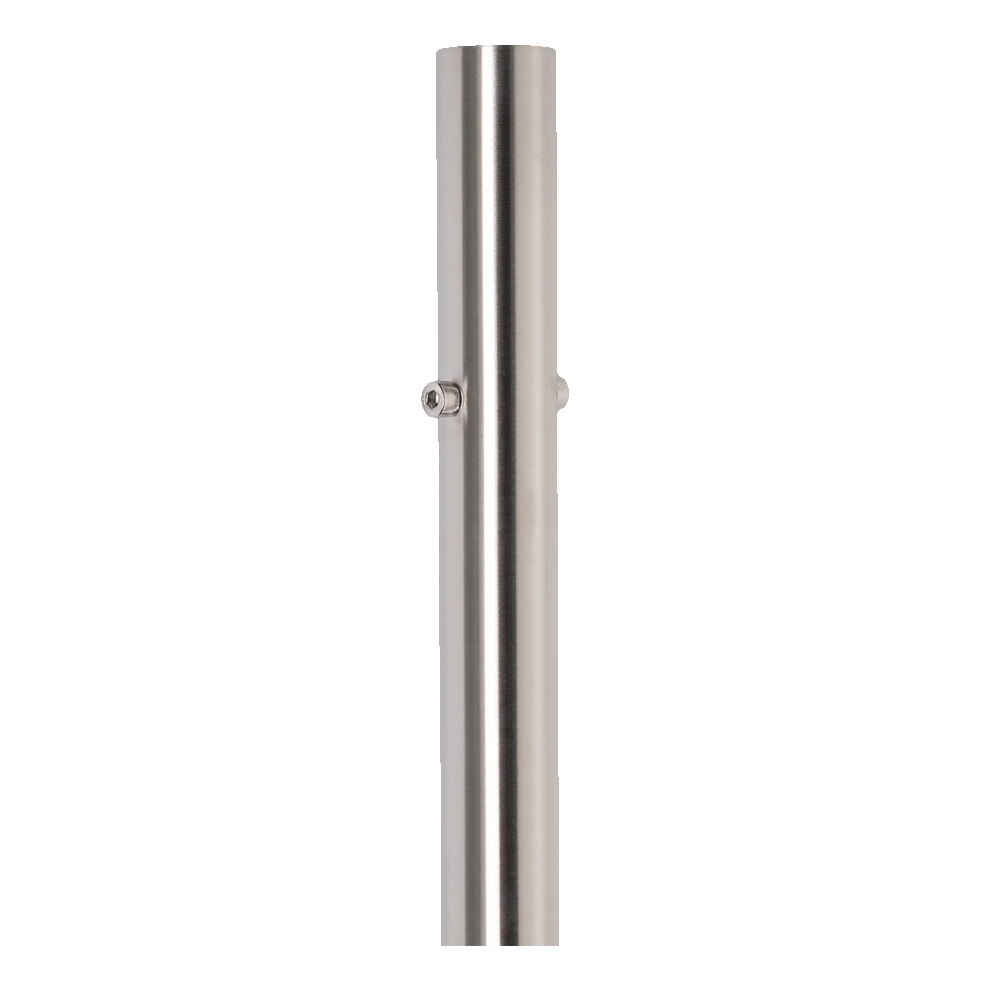

Közeli kép a PINOX oszlop M8 menetes szerelő furatáról – konstrukciós részlet
Közeli kép a PINOX oszlop M8 menetes szerelő furatáról – konstrukciós részlet

Szerelőtárcsa (alap) méretei

  • Tárcsa külső átmérő: fi 100 mm
  • Központi furat átmérő: fi 42,8 mm
  • Furatok osztókör átmérője: fi 75 mm
  • Tárcsa vastagság: 4 mm
  • Szerelő furatok: 3 × hosszúkás (33 × 11 mm)
  • Furatok szögtávolsága: 120°

Alkalmazás és szerelési megjegyzések

Az oszlop elsősorban beltéri használatra szolgál. Épületek külsején is alkalmazható, feltéve a rendszeres tisztítást és karbantartást megfelelő rozsdamentes acél ápolószerekkel. Az AISI 304 acél nem ajánlott úszómedencék és fürdők esetében, ahol a megnövekedett páratartalom és vegyi anyagok negatívan befolyásolhatják az anyag tartósságát.

Műszaki rajzok

PINOX korlátoszlop műszaki rajza – elölnézet magasság, furatközök és csőátmérő méretekkel
PINOX korlátoszlop műszaki rajza – elölnézet magasság, furatközök és csőátmérő méretekkel
PINOX oszlop szerelőtárcsájának (alap) műszaki rajza – felülnézet és oldalnézet méretekkel
PINOX oszlop szerelőtárcsájának (alap) műszaki rajza – felülnézet és oldalnézet méretekkel
