Noark DC+AC túlfeszültség-védő csatlakozódoboz 50A 3-fázisú SH-729
termék nem elérhető
kívánságlistára
Leírás

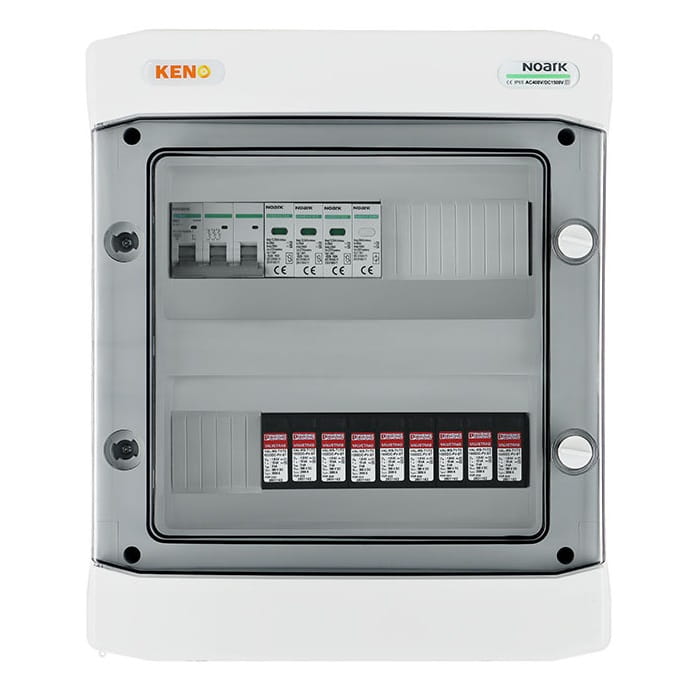

Noark Csatlakozó Doboz Túlfeszültség-védelemmel DC+AC 50A 3-Fázisú SH-729
Csatlakozó doboz túlfeszültség-korlátozóval DC + AC, 1+2-es típus, SH-729 DCAC típus
A fotovoltaikus inverterek táplálására tervezett csatlakozó elosztó nemcsak a rövidzárlatok és túlterhelések következményei ellen nyújt védelmet, hanem a közvetett és közvetlen kisülések ellen is, mind a váltakozó, mind az egyenáramú oldalon.
Földelt és szigetelt PV rendszerekben történő alkalmazásra készült, és magas IP védelmi foka révén kültéri szerelésre is alkalmas. Az elosztó szerkezete falon kívüli szerelésre alkalmas, és felszereltségétől függően különböző funkciókat tölthet be.
- Szabványos, bevált burkolat: Szilárdságot és tartósságot biztosít, amellyel az elosztók készen állnak a különböző telepítési követelmények teljesítésére.
- Kulcsos zár felszerelésének lehetősége: További biztonsági szintet biztosít, és csak a jogosult személyek számára korlátozza a hozzáférést az elektromos berendezésekhez.
Alapvető paraméterek DC oldal
| Paraméter | Érték |
|---|---|
| PV lánc bemenetek | kimenetek száma | 3 | 3 |
| DC túlfeszültség-korlátozók száma | Típusa | Kategória | 3 | Phoenix | T1/T2 |
| Csatlakozás típusa | Táblás MC4 Stäubli |
Alapvető paraméterek AC oldal
| Paraméter | Érték |
|---|---|
| AC túlfeszültség-korlátozó | Típus | Noark | T1/T2 |
| Túláramvédő kapcsoló | Noark B50A 3F |
Alkalmazott DC túlfeszültség-korlátozó (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Túlfeszültség-védelem | T1 / T2 |
| Üresjárási feszültség UOCSTC | ≤ 975 V DC |
| Maximális kisülési áram Imax (8/20) μs | 40 kA |
| Válaszidő tA | ≤ 25 ns |
| Villámáram vizsgálati érték (10/350) μs, töltés | 2,5 As |
| Villámáram vizsgálati érték (10/350) μs, fajlagos energia | 6,25 kJ/Ω |
| Villámáram vizsgálati érték (10/350) μs, csúcsérték Iimp | 5 kA |
| Összesített levezető áram Itotal (8/20) μs | 40 kA |
| Összesített levezető áram Itotal (10/350) μs | 5 kA |
| Szigetelési ellenállás Riso | > 5 GΩ (500 V DC-nél) |
| Névleges kisülési áram In (8/20) μs | 15 kA |
| Névleges terhelési áram IL | 80 A |
| Hosszú távú üzemi áram ICPV | < 20 μA |
| Maximális tartós feszültség UCPV | 1170 V DC |
| Rövidzárási ellenálló képesség ISCPV | 2000 A |
| Maradék feszültség Ures | ≤ 3,5 kV (In-nél) |
| - | ≤ 2,9 kV (5 kA-nél) |
| - | ≤ 3,2 kV (10 kA-nél) |
| - | ≤ 3,7 kV (20 kA-nél) |
| - | ≤ 4,1 kV (30 kA-nél) |
| - | ≤ 4,6 kV (40 kA-nél) |
| Védővezető áram IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Védelmi szint Up | ≤ 3,5 kV |
| Készenléti teljesítményfelvétel PC | ≤ 25 mVA |
| Csatlakozási konfiguráció | Y konfiguráció |
Alkalmazott túláramvédő kapcsoló (MCB) (1)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark / Ex9BN 3P B50 |
| Névleges áram | 50A; 3-F |
| Névleges kapcsolási feszültség Ue | 230/415 V AC |
| - | 72 V DC pólusonként (1P, 2P) |
| - | 48 V DC pólusonként (3P, 4P) |
| Minimális feszültség | 12 V AC/DC |
| Névleges impulzus-feszültség ellenálló képesség Uimp IEC 60898-1 szerint | 6 kV |
| Névleges impulzus-feszültség ellenálló képesség Uimp IEC 60947-2 szerint | 6 kV |
| Névleges rövidzárási kapcsolóképesség Icn IEC 60898-1 szerint | 6 kA |
| Névleges rövidzárási kapcsolóképesség Icn IEC 60947-2 szerint | 10 kA |
| Névleges szigetelési feszültség Ui | 690 V AC |
| Pólusok száma | 3 |
| Frekvencia | 50/60 Hz |
| Karakterisztika | B |
| Kivitel szerint | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanikai élettartam | 20 000 kapcsolás |
| Elektromos élettartam | 10 000 kapcsolás |
| Energia-korlátozási osztály | 3 |
| Használati kategória | A |
| Tápellátás iránya | Tetszőleges (felülről vagy alulról) |
Alkalmazott AC túlfeszültség-korlátozó (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Csatlakozás | L-N/PE N-PE |
| Kivitel szerint | EN 61643-11 |
| Korlátozó típusa | Type 1+2 (I+II osztály, B+C, T1+T2) |
| Betét kivitele | MOV (Varistor)GDT (Szikraköz) |
| Névleges feszültség Un | 230 V AC |
| Referencia vizsgálati feszültség UREF | 255 V AC |
| Tartós üzemi feszültség Uc | 275 V AC 255 V AC |
| Frekvencia f | 25 kA pólusonként 50 kA pólusonként |
| Fajlagos energia W/R | 156.25 kJ/Ω |
| Maximális impulzusáram Iimp (10/350 μs) | 12.5 kA pólusonként 50 kA pólusonként |
| Maximális kisülési áram Imax (8/20 μs) | 50 kA pólusonként |
| Feszültség védelmi szint Up In áramra | 1.5 kV |
| Feszültség védelmi szint Up Imax áramra | 1.8 kV 1.5 kV |
| Feszültség védelmi szint Up 5 kA (8/20 μs) áramra | 1 kV |
| N-PE Követő áram kikapcsolási képesség Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V 1200 V |
| Differenciálisáram IPE UREF-nél | ≤ 1 mA |
| Korlátozó feszültsége 1mA áramnál | 387 - 473 V |
| Válaszidő | ≤ 25 ns ≤ 100 ns |
| Maximális biztosíték védelem | 160 A gG |
| Rövidzárási áram ellenálló képesség | 50kA |
| Rövidzárási ellenálló képesség ISCCR | 10kA |
| Áram tényező k | 1kA |
| LV rendszer típusa | TN-S, TT (3+1) |
