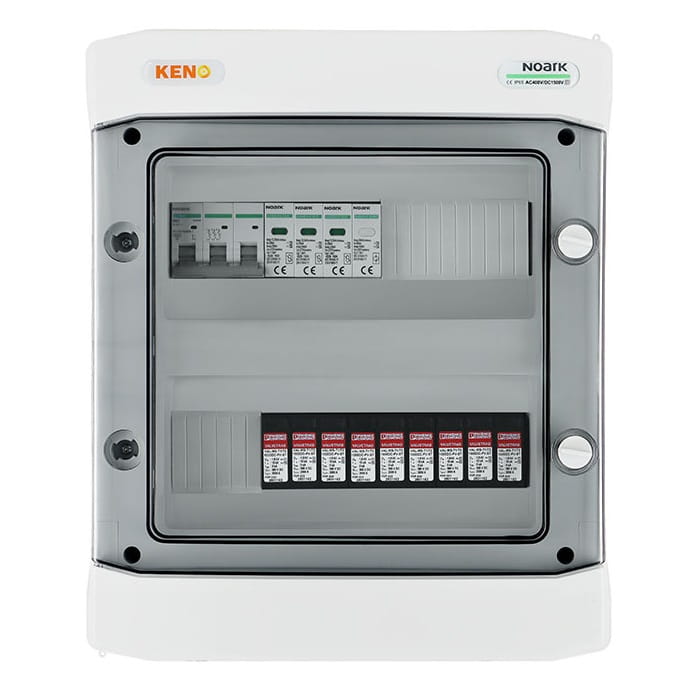

Noark Csatlakozó Doboz Túlfeszültség-védelemmel DC+AC 40A 3-Fázisú SH-717
Csatlakozó doboz túlfeszültség-korlátozóval DC + AC, 1+2 típusú, SH-717 DCAC típus
A fotovoltaikus inverterek táplálására tervezett csatlakozó elosztó nemcsak a rövidzárlatok és túlterhelések következményei ellen nyújt védelmet, hanem a közvetett és közvetlen kisülések ellen is, mind az egyenáramú, mind a váltakozó áramú oldalon.
Földelt és szigetelt PV rendszerekben való használatra készült, és magas IP védelmi fokozatának köszönhetően kültéri szerelésre is alkalmas. Az elosztó szerkezete falra szerelhető kivitelű, és felszereltségétől függően különböző funkciókat láthat el.
- Szabványos, bevált burkolat: Szilárdságot és tartósságot biztosít, amelynek köszönhetően az elosztók készen állnak a különféle telepítési követelmények teljesítésére.
- Kulcsos zár felszerelésének lehetősége: További biztonsági szintet nyújt, és csak a jogosult személyek számára teszi lehetővé az elektromos berendezésekhez való hozzáférést.
- Átlátszó ajtók: Könnyű hozzáférést biztosítanak az elosztó belsejéhez, valamint gyors vizuális ellenőrzést tesznek lehetővé a berendezések állapotáról anélkül, hogy azokat ki kellene nyitni.
Alapparaméterek DC oldal
| Paraméter | Érték |
|---|---|
| PV lánc bemenetek | kimenetek száma | 3 | 3 |
| Túlfeszültség-korlátozók száma | Típus DC | Kategória | 3 | Phoenix | T1/T2 |
| Csatlakozás típusa | Táblázatos MC4 Stäubli |
Alapparaméterek AC oldal
| Paraméter | Érték |
|---|---|
| Túlfeszültség-korlátozó AC | Kategória | Noark | T1/T2 |
| Túláramvédő kapcsoló | Noark B40A 3F |
Alkalmazott DC túlfeszültség-korlátozó (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Túlfeszültség-védelem | T1 / T2 |
| Üresjárási feszültség UOCSTC | ≤ 975 V DC |
| Maximális kisütőáram Imax (8/20) μs | 40 kA |
| Válaszidő tA | ≤ 25 ns |
| Villámáram-vizsgálat (10/350) μs, töltés | 2,5 As |
| Villámáram-vizsgálat (10/350) μs, fajlagos energia | 6,25 kJ/Ω |
| Villámáram-vizsgálat (10/350) μs, csúcsérték Iimp | 5 kA |
| Összesített elvezető áram Itotal (8/20) μs | 40 kA |
| Összesített elvezető áram Itotal (10/350) μs | 5 kA |
| Szigetelési ellenállás Riso | > 5 GΩ (500 V DC-nél) |
| Névleges kisütőáram In (8/20) μs | 15 kA |
| Névleges terhelőáram IL | 80 A |
| Hosszú távú üzemi áram ICPV | < 20 μA |
| Maximális tartós feszültség UCPV | 1170 V DC |
| Rövidzárási ellenállás ISCPV | 2000 A |
| Maradékfeszültség Ures | ≤ 3,5 kV (In-nél) |
| - | ≤ 2,9 kV (5 kA-nél) |
| - | ≤ 3,2 kV (10 kA-nél) |
| - | ≤ 3,7 kV (20 kA-nél) |
| - | ≤ 4,1 kV (30 kA-nél) |
| - | ≤ 4,6 kV (40 kA-nél) |
| Védővezető áram IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Védelmi szint Up | ≤ 3,5 kV |
| Készenléti teljesítményfelvétel PC | ≤ 25 mVA |
| Kapcsolási konfiguráció | Y konfiguráció |
Alkalmazott túláramvédő kapcsoló (MCB) (1)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark / Ex9BN 3P B40 |
| Névleges áram | 40A; 3-F |
| Névleges kapcsolási feszültség Ue | 230/415 V AC |
| - | 72 V DC pólusonként (1P, 2P) |
| - | 48 V DC pólusonként (3P, 4P) |
| Minimális feszültség | 12 V AC/DC |
| Névleges impulzus-feszültség Uimp az IEC 60898-1 szerint | 6 kV |
| Névleges impulzus-feszültség Uimp az IEC 60947-2 szerint | 6 kV |
| Névleges rövidzárási kapcsolóképesség Icn az IEC 60898-1 szerint | 6 kA |
| Névleges rövidzárási kapcsolóképesség Icn az IEC 60947-2 szerint | 10 kA |
| Névleges szigetelési feszültség Ui | 690 V AC |
| Pólusok száma | 3 |
| Frekvencia | 50/60 Hz |
| Karakterisztika | B |
| Kivitel a következők szerint | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanikai élettartam | 20 000 kapcsolás |
| Elektromos élettartam | 10 000 kapcsolás |
| Energia-korlátozási osztály | 3 |
| Használati kategória | A |
| Tápellátás iránya | Tetszőleges (felülről vagy alulról) |
Alkalmazott AC túlfeszültség-korlátozó (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Csatlakozás | L-N/PE N-PE |
| Kivitel a következők szerint | EN 61643-11 |
| Korlátozó típusa | Type 1+2 (I+II osztály, B+C, T1+T2) |
| Betét kivitele | MOV (Varisztor)GDT (Szikraköz) |
| Névleges feszültség Un | 230 V AC |
| Referencia vizsgálati feszültség UREF | 255 V AC |
| Tartós üzemi feszültség Uc | 275 V AC 255 V AC |
| Frekvencia f | 25 kA pólusonként 50 kA pólusonként |
| Fajlagos energia W/R | 156.25 kJ/Ω |
| Maximális impulzusáram Iimp (10/350 μs) | 12.5 kA pólusonként 50 kA pólusonként |
| Maximális kisütőáram Imax (8/20 μs) | 50 kA pólusonként |
| Feszültség védelmi szint Up az In áramhoz | 1.5 kV 1.5 kV |
| Feszültség védelmi szint Up az Imax áramhoz | 1.8 kV 1.5 kV |
| Feszültség védelmi szint Up 5 kA-hez (8/20 μs) | 1 kV |
| N-PE Követőáram-oltási képesség Ifi | 100 A |
| P5r szikrafeszültség | 335 V |
| 200 ms | 335 V 1200 V |
| Differenciálisan IPE az UREF-nél | ≤ 1 mA |
| Korlátozó feszültsége 1mA áramnál | 387 - 473 V |
| Válaszidő | ≤ 25 ns ≤ 100 ns |
| Maximális biztosíték védelem | 160 A gG |
| Rövidzárási áram-ellenállás | 50kA |
| Rövidzárási ellenállás ISCCR | 10kA |
| Áramtényező k | 1kA |
| LV rendszer típusa | TN-S, TT (3+1) |
