Noark Csatlakozó doboz túlfeszültség-védelemmel DC+AC 40A 3-fázisú SH-355
Leave feedback on the product

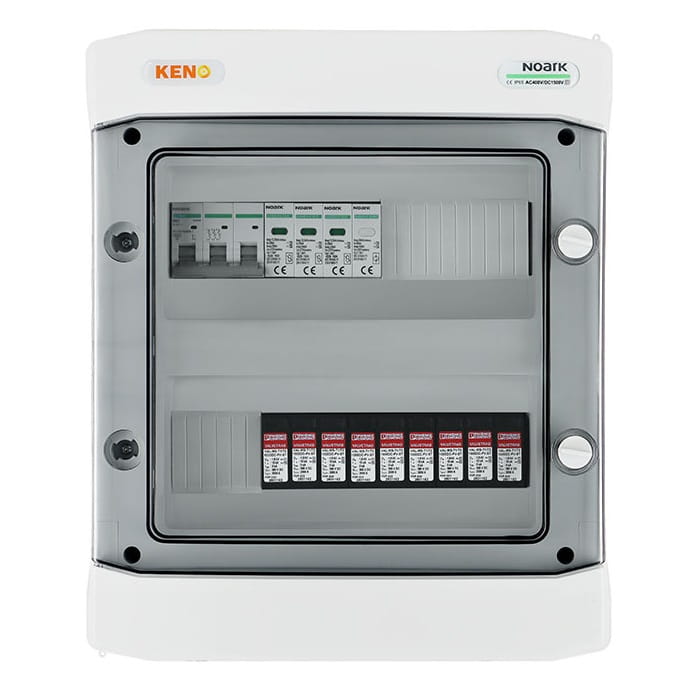

3 fázisú 40A csatlakozó doboz DC+AC típus 1+2 túlfeszültség-védelemmel. Phoenix T1/T2 DC és Noark T1/T2 AC védelem, B40A 3F kismegszakító, 300mA A típusú áram-védőkapcsoló. Falon kívüli szerelés, IP65, MC4 Stäubli csatlakozók.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: GPV-409-05
Leírás
Noark Csatlakozó Doboz Túlfeszültség-védelemmel DC+AC 40A 3-Fázisú SH-355
Csatlakozó doboz túlfeszültség-korlátozóval DC + AC, 1+2-es típus, SH-355 DCAC típus
A fotovoltaikus inverterek tápellátására tervezett csatlakozó elosztó nemcsak a rövidzárlatok és túlterhelések következményei ellen nyújt védelmet, hanem a közvetlen és közvetett villámcsapások ellen is, mind az egyenáramú, mind a váltakozó áramú oldalon.
Földelt és szigetelt PV rendszerekben való használatra készült, és magas IP védelmi fokozatának köszönhetően kültéri szerelésre is alkalmas. Az elosztó szerkezete felületre szerelésre alkalmas, és felszereltségétől függően különböző funkciókat láthat el.
- Szabványos, bevált burkolat: Szilárdságot és tartósságot biztosít, amelynek köszönhetően az elosztók készen állnak a különféle telepítési követelmények teljesítésére.
- Kulcsos zár felszerelésének lehetősége: További biztonsági szintet biztosít, és csak a jogosult személyek számára korlátozza a hozzáférést az elektromos berendezésekhez.
Alapvető paraméterek DC oldal
| Paraméter | Érték |
|---|---|
| PV láncok bemenetek | kimenetek száma | 3 | 3 |
| Túlfeszültség-korlátozók száma | Típus DC | Osztály | 3 | Phoenix | T1/T2 |
| Csatlakozás típusa | Táblás MC4 Stäubli |
Alapvető paraméterek AC oldal
| Paraméter | Érték |
|---|---|
| Túlfeszültség-korlátozó AC | Osztály | Noark | T1/T2 |
| Túláramvédő kapcsoló | Noark B40A 3F |
| Áram-védőkapcsoló | 1 x 300mA A típusú |
Alkalmazott DC túlfeszültség-korlátozó (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Túlfeszültség-védelem | T1 / T2 |
| Üresjárási feszültség UOCSTC | ≤ 975 V DC |
| Maximális kisülési áram Imax (8/20) μs | 40 kA |
| Válaszidő tA | ≤ 25 ns |
| Villámimpulzus áram (10/350) μs, töltés | 2,5 As |
| Villámimpulzus áram (10/350) μs, fajlagos energia | 6,25 kJ/Ω |
| Villámimpulzus áram (10/350) μs, csúcsérték Iimp | 5 kA |
| Teljes elvezethető áram Itotal (8/20) μs | 40 kA |
| Teljes elvezethető áram Itotal (10/350) μs | 5 kA |
| Szigetelési ellenállás Riso | > 5 GΩ (500 V DC-nél) |
| Névleges kisülési áram In (8/20) μs | 15 kA |
| Névleges terhelési áram IL | 80 A |
| Tartós üzemi áram ICPV | < 20 μA |
| Maximális tartós üzemi feszültség UCPV | 1170 V DC |
| Rövidzárási ellenállás ISCPV | 2000 A |
| Maradék feszültség Ures | ≤ 3,5 kV (In-nél) |
| - | ≤ 2,9 kV (5 kA-nél) |
| - | ≤ 3,2 kV (10 kA-nél) |
| - | ≤ 3,7 kV (20 kA-nél) |
| - | ≤ 4,1 kV (30 kA-nél) |
| - | ≤ 4,6 kV (40 kA-nél) |
| Védővezető áram IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Védelmi szint Up | ≤ 3,5 kV |
| Készenléti teljesítményfelvétel PC | ≤ 25 mVA |
Alkalmazott túláramvédő kapcsoló (MCB) (1)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark / Ex9BN 3P B40 |
| Névleges áram | 40A; 3-F |
| Névleges üzemi feszültség Ue | 230/415 V AC |
| - | 72 V DC póluson (1P, 2P) |
| - | 48 V DC póluson (3P, 4P) |
| Minimális feszültség | 12 V AC/DC |
| Névleges impulzus-feszültség Uimp az IEC 60898-1 szerint | 6 kV |
| Névleges impulzus-feszültség Uimp az IEC 60947-2 szerint | 6 kV |
| Névleges zárlati megszakító képesség Icn az IEC 60898-1 szerint | 6 kA |
| Névleges zárlati megszakító képesség Icn az IEC 60947-2 szerint | 10 kA |
| Névleges szigetelési feszültség Ui | 690 V AC |
| Pólusok száma | 3 |
| Frekvencia | 50/60 Hz |
| Karakterisztika | B |
| Kivitel szerint | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanikai élettartam | 20 000 kapcsolás |
| Elektromos élettartam | 10 000 kapcsolás |
| Energia-korlátozási osztály | 3 |
| Használati kategória | A |
| Tápellátás iránya | Tetszőleges (felülről vagy alulról) |
Alkalmazott AC túlfeszültség-korlátozó (SPD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark Ex9UE1+2 12.5 3PN 275 |
| Csatlakozás | L-N/PE, N-PE |
| Kivitel szerint | EN 61643-11 |
| Korlátozó típusa | Type 1+2 (I+II osztály, B+C, T1+T2) |
| Betét kivitele | MOV (Varisztor)GDT (Szikraköz) |
| Névleges feszültség Un | 230 V AC |
| Referencia tesztfeszültség UREF | 255 V AC |
| Tartós üzemi feszültség Uc | 275 V AC 255 V AC |
| Frekvencia f | 25 kA póluson 50 kA póluson |
| Fajlagos energia W/R | 156.25 kJ/Ω |
| Maximális impulzusáram Iimp (10/350 μs) | 12.5 kA póluson 50 kA póluson |
| Maximális kisülési áram Imax (8/20 μs) | 50 kA póluson |
| Feszültség védelmi szint Up az In áramnál | 1.5 kV |
| Feszültség védelmi szint Up az Imax áramnál | 1.8 kV 1.5 kV |
| Feszültség védelmi szint Up 5 kA-nél (8/20 μs) | 1 kV |
| N-PE Követőáram-megszakító képesség Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V, 1200 V |
| Szivárgási áram IPE UREF-nél | ≤ 1 mA |
| Korlátozó feszültsége 1mA áramnál | 387 - 473 V |
| Válaszidő | ≤ 25 ns ≤ 100 ns |
| Maximális biztosíték védelem | 160 A gG |
| Rövidzárási áram elviselő képesség | 50kA |
| Zárlati ellenállás ISCCR | 10kA |
| Áramtényező k | 1kA |
| LV rendszer típusa | TN-S, TT (3+1) |
Alkalmazott áram-védőkapcsoló (RCD)
| Paraméter | Érték |
|---|---|
| Gyártó / Modell | Noark / Ex9L-N 300mA |
| Kivitel szerint | EN 61008 |
| Pólusok száma | 2 / 4 |
| Karakterisztika | A |
| Névleges üzemi feszültség Ue | 240/415 V AC |
| Névleges áram | 40 / 63 A |
| Minimális feszültség az áram-védőkapcsoló működéséhez | Feszültségfüggetlen |
| Feszültségtartomány a tesztgombhoz | 150 — 440 V |
| Frekvencia f | 50 Hz |
| Névleges szigetelési feszültség Ui | 500 V |
| Feltételes névleges zárlati áram Inc | 6 kA |
| Névleges hibaáram IΔn | 300mA |
| Érzékenység | érzékeny szinuszos, egyenirányított pulzáló és sima hibaáramra, magas frekvencia (1 kHz) |
| Kioldási idő | azonnali |
| Névleges impulzus-feszültség Uimp | 6 kV |
| Áramimpulzus elviselő képesség | 3000 A |
| Mechanikai élettartam | 20 000 kapcsolás |
| Elektromos élettartam | 4 000 kapcsolás |
Maximális biztosíték védelem túlterhelés ellen
| Paraméter | Érték |
|---|---|
| In = 40 A | 32 A gG |
| In = 63 A | 50 A gG |
Maximális biztosíték védelem rövidzárlat következményei ellen
| Paraméter | Érték |
|---|---|
| In = 40 A | 63 A gG |
| In = 63 A | 63 A gG |
Névleges be- és kikapcsolási képesség Im
| Paraméter | Érték |
|---|---|
| In = 40 A | 500 A |
| In = 63 A | 630 A |
| Tápellátás iránya | Tetszőleges (felülről vagy alulról) |
