M10 üvegtetőrendszer 3 részes feszítő fi 10 mm üveg 8-17,52 mm AISI 304 szatén

Go to Product feedback

Háromrészes szerelőkészlet üveg előtetőkhöz, 8–17,52 mm vastagságú üveghez, menet M10, anyag AISI 304 rozsdamentes acél szatén felülettel.

Go to full description
with VAT without VAT
Price 14 598,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] daszki-szklane #127

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Üvegvastagság [mm] 8-17,52

Leírás

M10 üvegtetőrendszer – 3 elemű szerelési készlet AISI 304

Háromrészes üvegtetőrendszer professzionális rögzítéshez, lakóépületek és középületek bejárata fölé szerelt üvegelőtetők biztonságos telepítéséhez. A készlet lehetővé teszi 8–17,52 mm vastagságú üvegtáblák biztonságos rögzítését, és M10 menetű feszítőrúddal működik együtt.

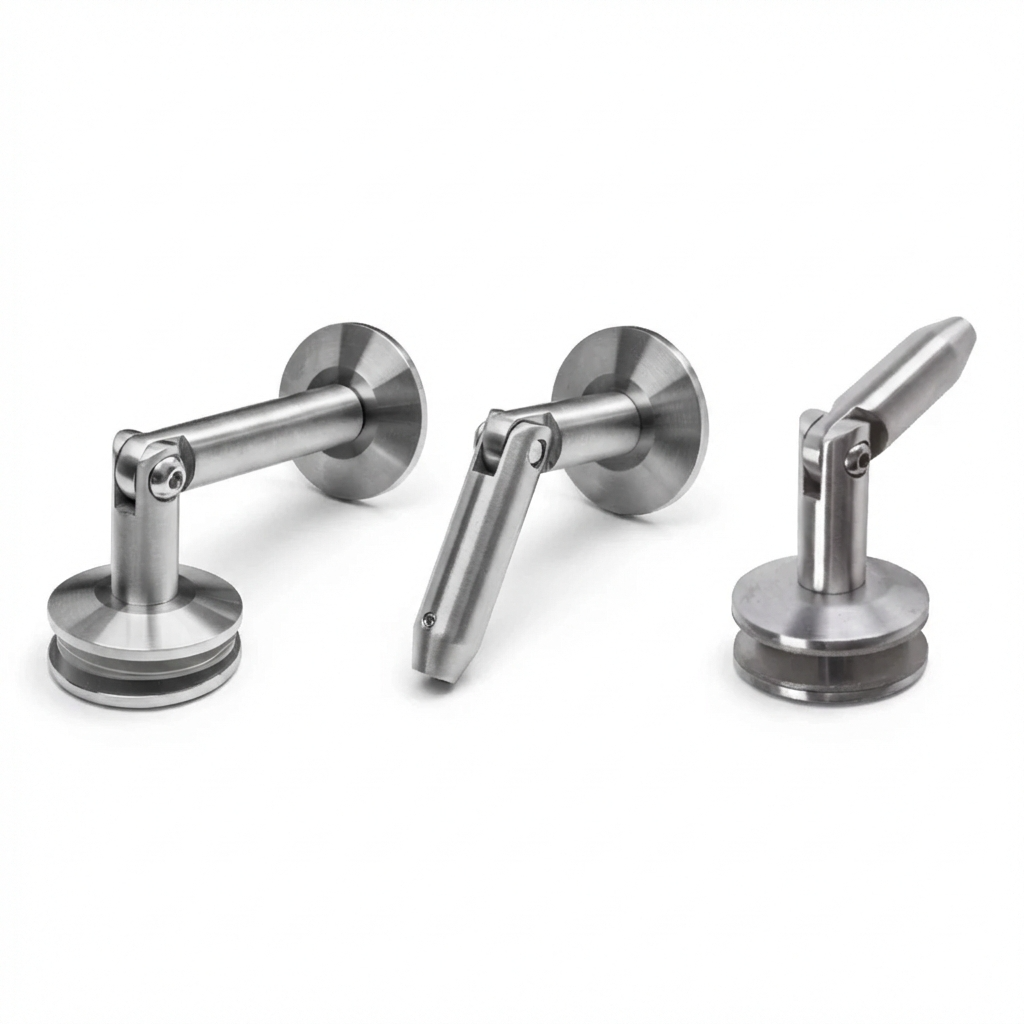

Háromrészes üvegtetőrendszer – AISI 304 rozsdamentes acél csatlakozók szatén felülettel
Háromrészes üvegtetőrendszer – AISI 304 rozsdamentes acél csatlakozók szatén felülettel

A rendszer három, precízen megmunkált AISI 304 rozsdamentes acél csatlakozóból áll szatén felületkezeléssel, amelyek tartós és esztétikus megjelenést biztosítanak évekre. Minden elem rejtett szerelőnyílással rendelkezik, ami elegáns, minimalista megjelenést kölcsönöz az egész szerkezetnek. Az üveg nem érintkezik közvetlenül a fémmel – a készlet szorítógumikkal is tartalmaz, amelyek védik az üvegtáblát és egyben stabil pozícióban tartják.

A készlet tartalma

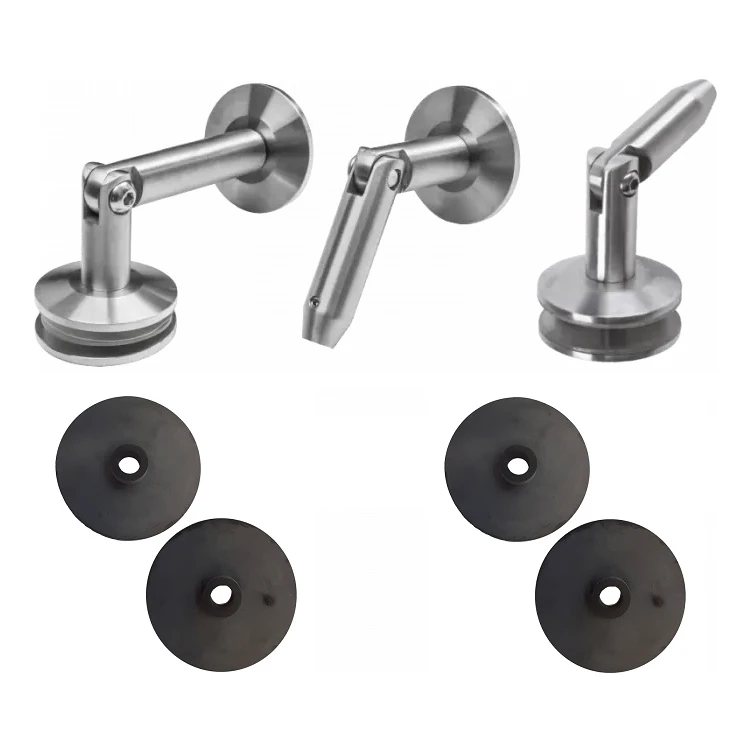

Teljes készlet – három rozsdamentes acél csatlakozó és szorítógumik
Teljes készlet – három rozsdamentes acél csatlakozó és szorítógumik
  • Fal–üveg csatlakozó szorítógumi készlettel
  • Üveg–feszítőrúd csatlakozó szorítógumi készlettel
  • Feszítőrúd–fal csatlakozó

A készlet nem tartalmaz üvegtáblát és feszítőrudat – ezeket külön kell beszerezni. Az M10 menetű feszítőrudak három hosszban kaphatók: 1 m, 1,2 m és 1,5 m, és rozsdamentes acélból készülnek.

Szerelési elv

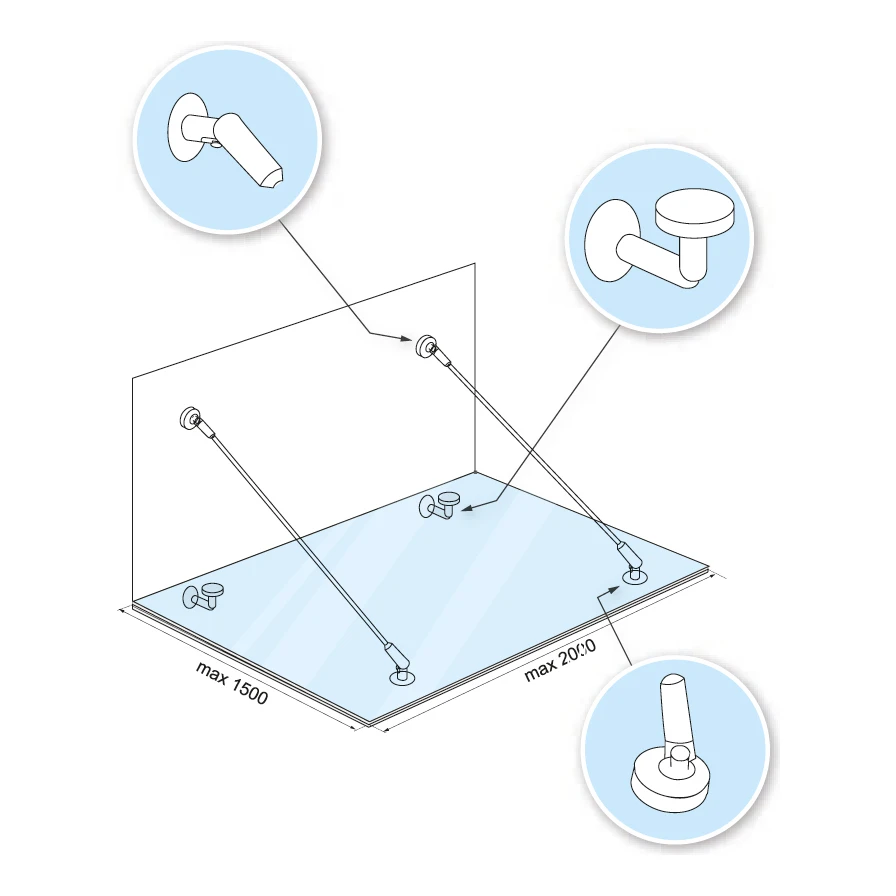

Oldalsó szerelési séma – az üvegtetőrendszer a, b, c, d elemeinek méretekkel
Oldalsó szerelési séma – az üvegtetőrendszer a, b, c, d elemeinek méretekkel

A feszítőrudat a feszítőrúd–fal csatlakozóval (a elem) rögzítik az épület homlokzatához, majd megfeszítik az előtető optimális helyzetének eléréséig. A fal–üveg csatlakozó (c elem) az üvegtábla alsó élét 88 mm távolságra tartja a homlokzattól, míg az üveg–feszítőrúd csatlakozó (b elem) a terheléseket a feszítőrúdra viszi át. A feszítőrúd szögének beállítási tartománya 95°-ig terjed, ami lehetővé teszi a rendszer különböző szerelési körülményekhez való igazítását.

Rögzítési pontok elhelyezése az üvegben

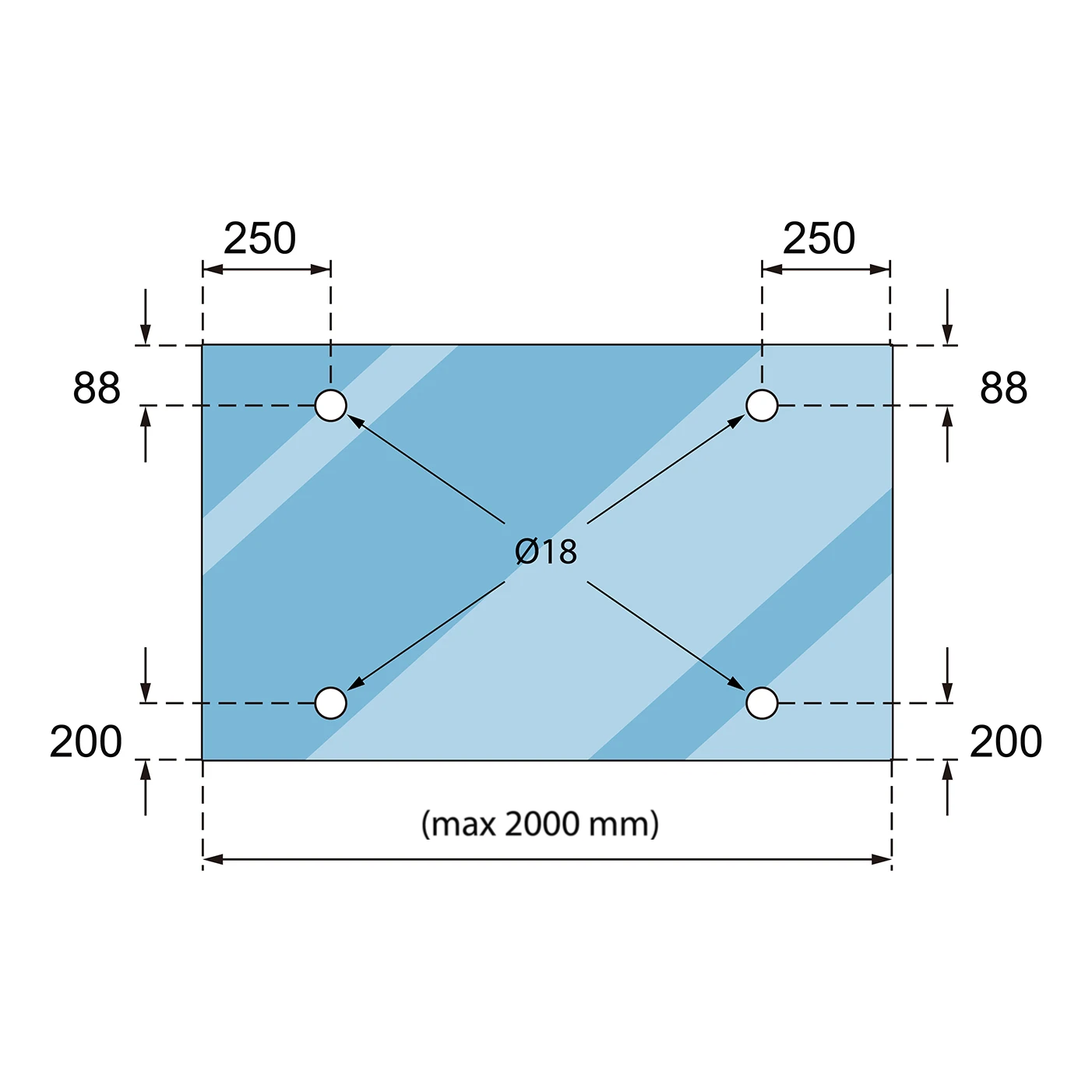

Az üvegtábla furatainak méretrajza – felülnézet
Az üvegtábla furatainak méretrajza – felülnézet
  • Maximális üvegszélesség: 2000 mm
  • Az előtető maximális mélysége: 1500 mm
  • Felső furatok (fal–üveg csatlakozók): 88 mm a felső éltől, 250 mm az oldalsó élektől
  • Alsó furatok (üveg–feszítőrúd csatlakozók): 200 mm az alsó éltől, 250 mm az oldalsó élektől
  • Furatok átmérője az üvegben: Ø18 mm
Megvalósítás – üvegelőtető épület bejárata felett, feszítőrudas rendszerre szerelve
Megvalósítás – üvegelőtető épület bejárata felett, feszítőrudas rendszerre szerelve

Sokoldalú alkalmazhatóság – ez a rendszer legfontosabb jellemzője. Vastag hőszigetelő réteggel rendelkező épületek esetén kiegészítő szerelőlemez alkalmazható, amely lehetővé teszi a csatlakozók biztonságos rögzítését a teherhordó falban. Ennek köszönhetően a készlet egyaránt megfelel újonnan épülő objektumoknál és régebbi homlokzatok felújításakor is. Az üvegtetők megvédik a bejárati zónát az időjárási csapadéktól, miközben modern, könnyű vizuális megjelenést kölcsönöznek az épületnek.

Műszaki adatok

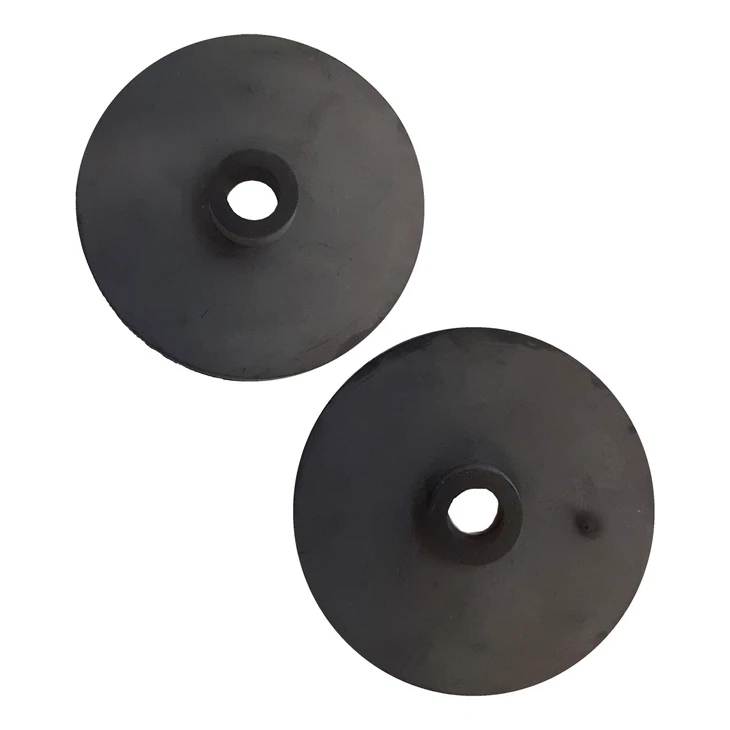

Szorítógumik az üvegtetőrendszerhez
Szorítógumik az üvegtetőrendszerhez
  • Feszítőrúd menete: M10
  • Üvegvastagság: 8–17,52 mm
  • Falhoz és üveghez való rögzítőcsavarok: M9
  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén
  • Csatlakozó hossza: 130 mm
  • Készlet tömege: 1,64 kg
