Kozza KE 120 – U profil teljes üveges mellvédekhez 5000 mm, oldalsó rögzítés
termék nem elérhető
kívánságlistára
Leírás

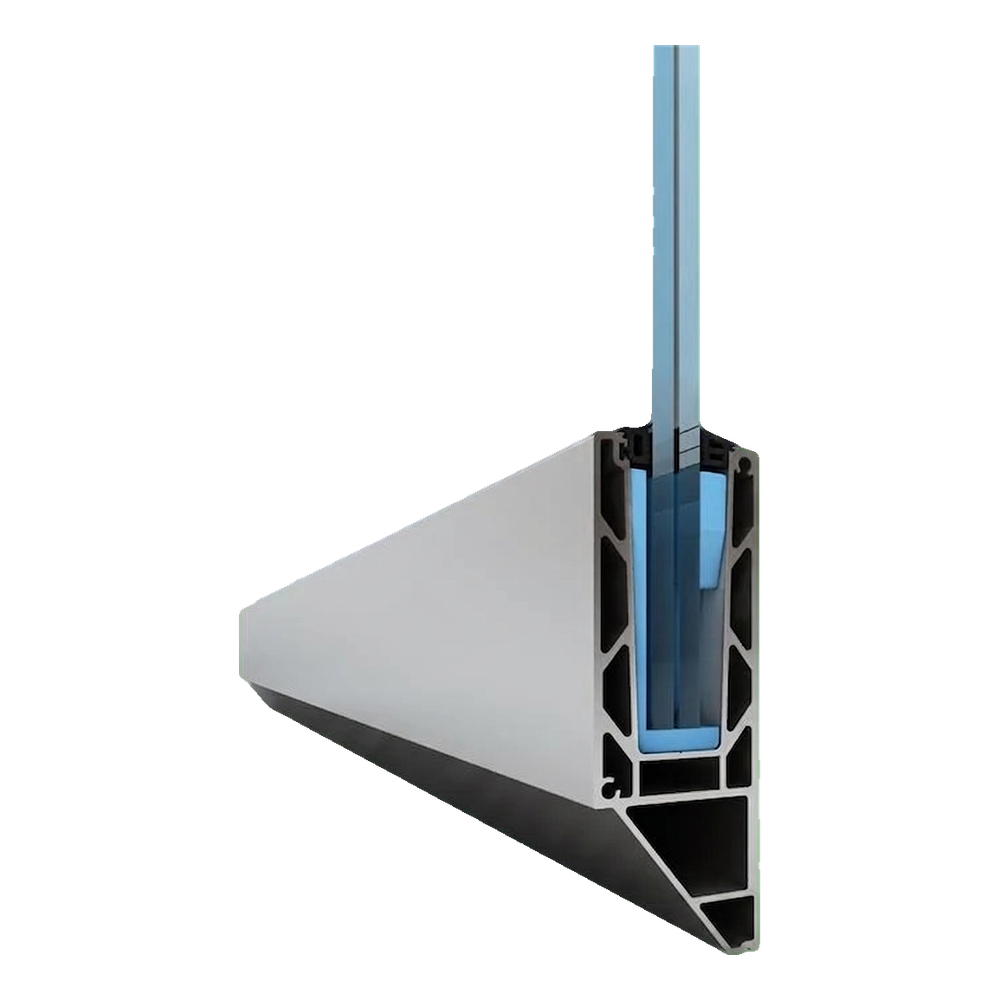

Kozza KE 120 – U alakú alumínium profil teljes üvegkorlátozásokhoz 5000 mm, oldalsó rögzítés

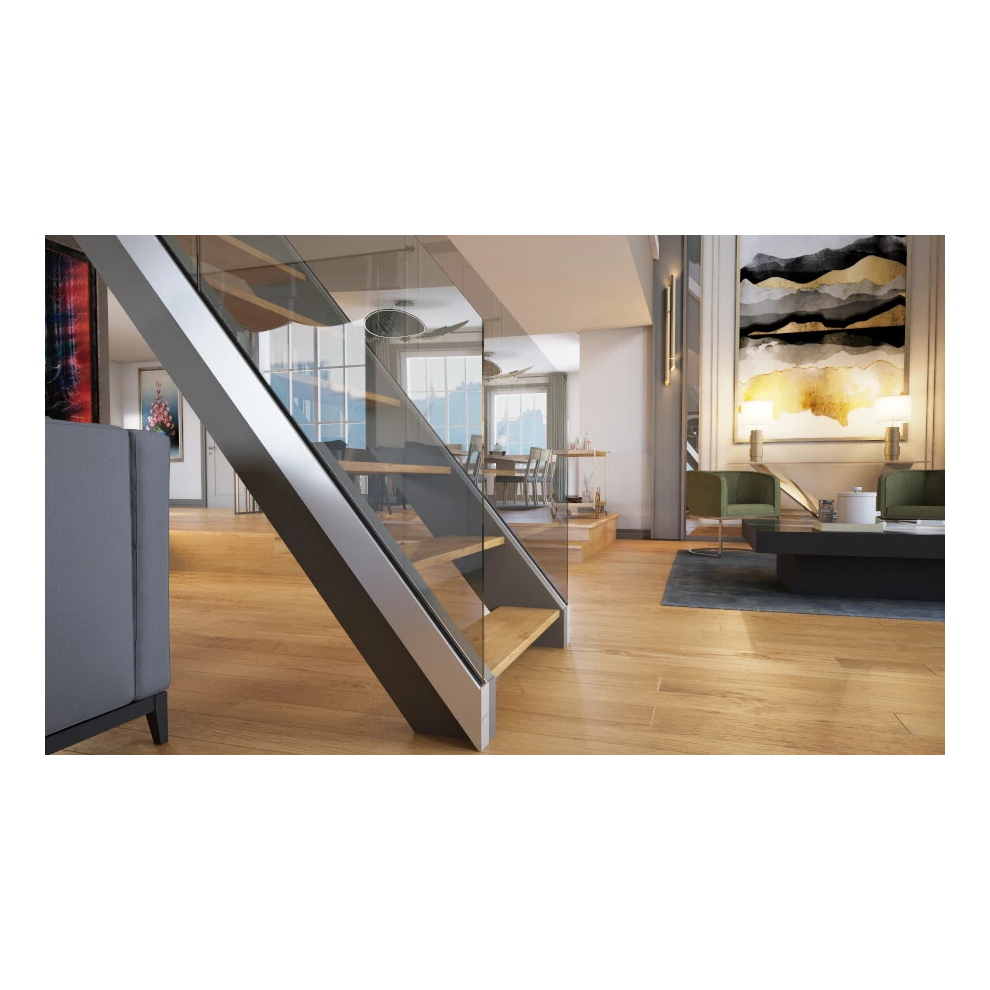

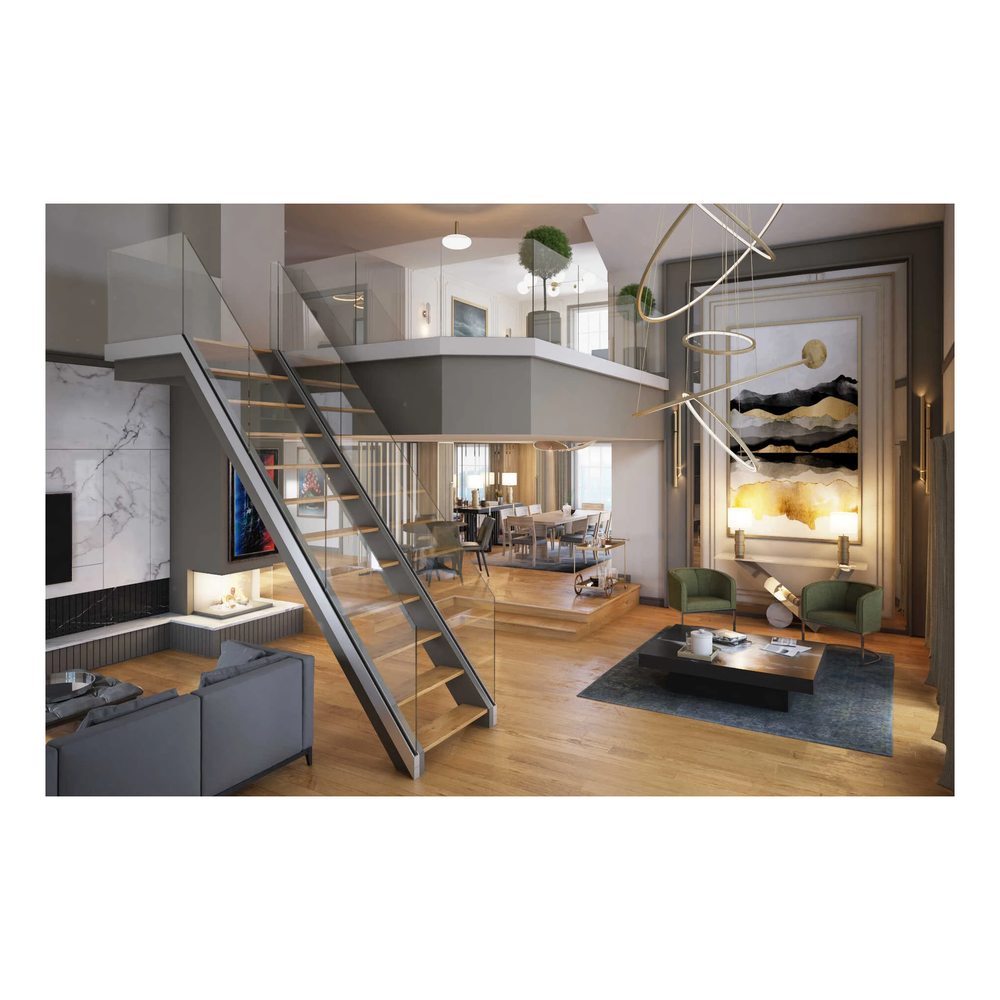

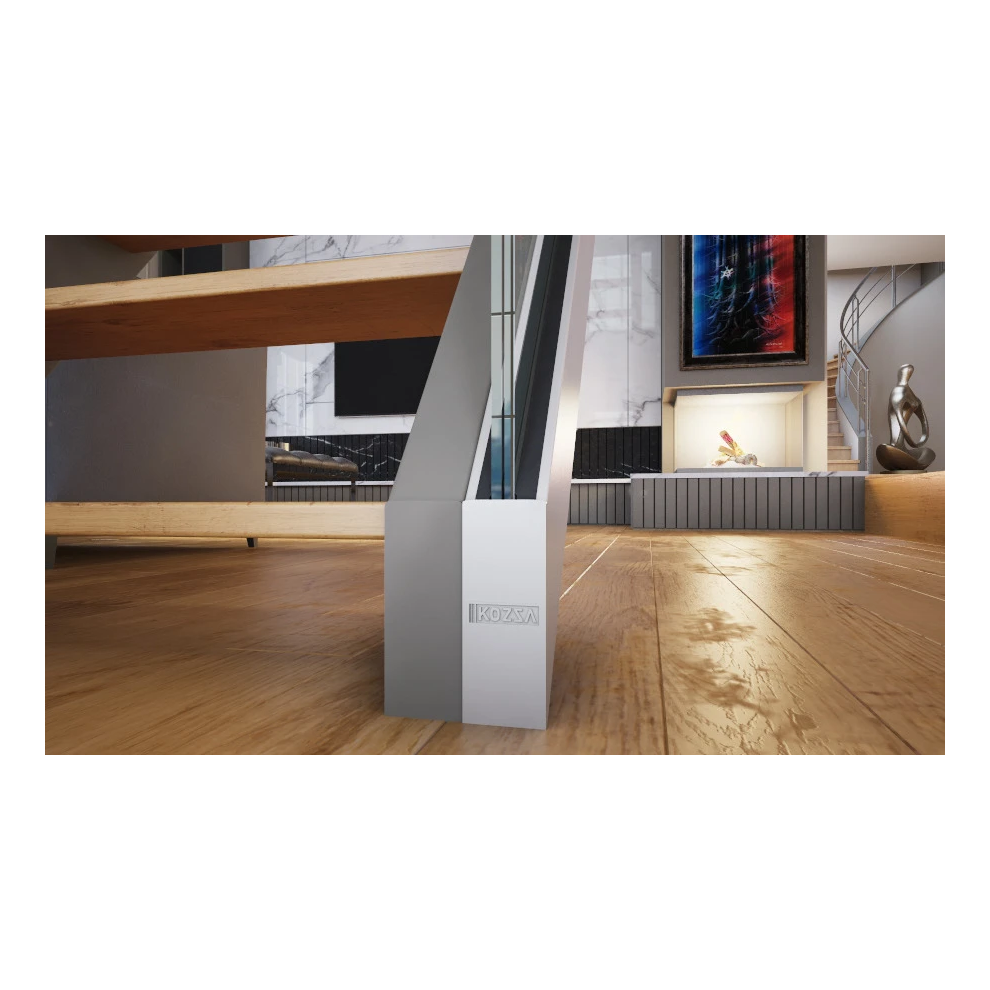

A Kozza KE 120 kamrás U profil teljes üvegkorlátozásokhoz egy professzionális megoldás az üveglapok oldalsó rögzítésére, amelyet építészekkel együttműködésben fejlesztettek ki. A matt anódozott felületű lapos rendszernek köszönhetően a profil minimalista, elegáns megjelenést biztosít, amely ideális mind lakóterekben (lépcsők, félszintek, teraszok), mind kereskedelmi objektumokban – szállodákban, irodaépületekben vagy bevásárlóközpontokban.
A 5000 mm hosszú KE 120 profil az üveg vastagságok széles spektrumát támogatja – 12 mm-től 21,52 mm-ig –, ami lehetővé teszi mind egyszerű edzett üvegtáblák, mind többrétegű laminált üvegek (VSG/ESG) használatát. Az üvegtábla maximális magassága 120 cm, így a rendszer a legtöbb tipikus korlátépítési alkalmazásban bevethető.
A profil főbb jellemzői
- Sorozat: KE 120
- Profiltípus: U-kamrás teljes üvegkorlátozásokhoz
- Rögzítés: oldalsó (falhoz vagy teherhordó szerkezethez)
- Rendszer: lapos
- Felületkezelés: matt anód
- Anyag: EN AW 6063 alumíniumötvözet
- Üvegvastagság tartomány: 12–21,52 mm
- Maximális üvegmagasság: 120 cm
- Profilhossz: 5000 mm
- Súly: 28 kg
Az üvegvastagságok univerzalitása a KE 120 profil egyik legnagyobb előnye. A rendszer három tartományt támogat: 12–13,52 mm, 16–17,52 mm valamint 20–21,52 mm. Az illesztés dedikált távtartó betétekkel történik, amelyek pontosan középre állítják és stabilizálják az üvegtáblát a profil kamrájában. Így egy profiltípus fedezi különböző projektek igényeit – a könnyű belső korlátoktól a vastag laminált üveggel készült ellenálló külső korlátozásokig.

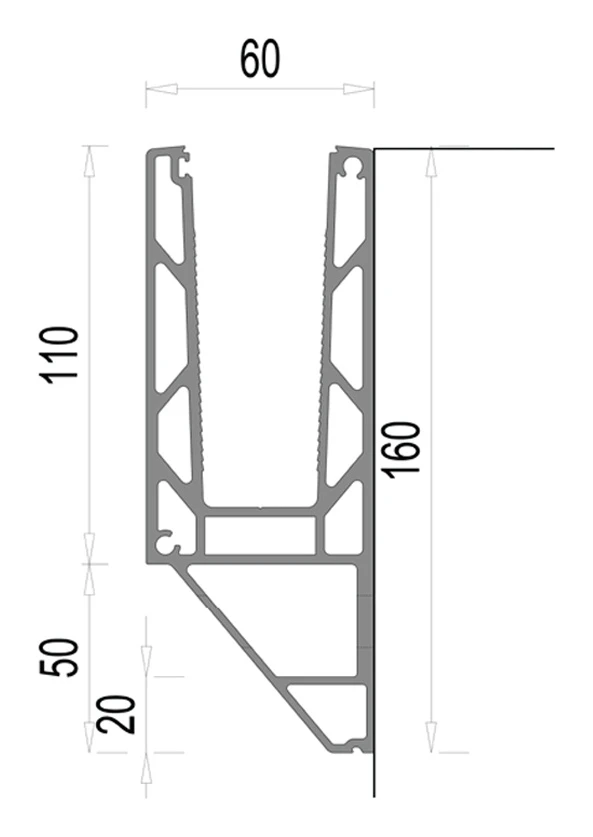

A profil keresztmetszet méretei
- Teljes profilmagasság: 160 mm
- Elülső fal magassága (üvegbefolyás): 110 mm
- Alsó támasztórész magassága: 50 mm
- Alsó élső szélek magassága: 20 mm
- Profilszélesség (felül): 60 mm

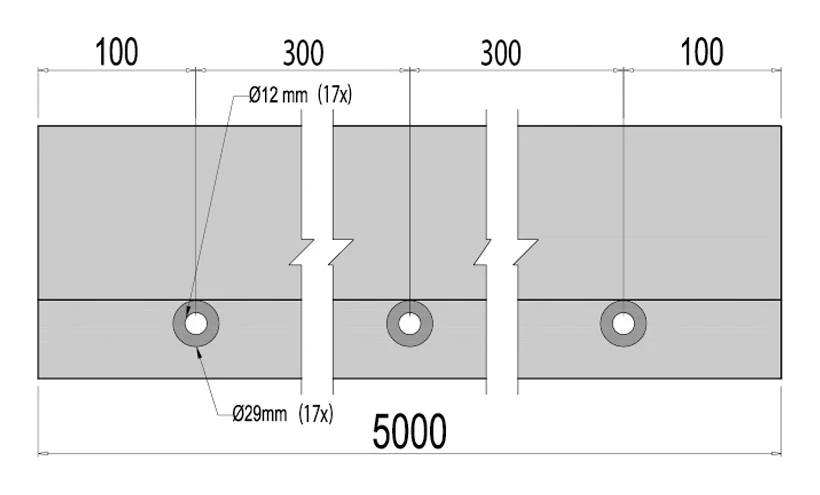

Rögzítőlyukak sémája
A profil gyárilag elkészített 17 rögzítőlyukkal rendelkezik, amelyek egyenletesen vannak elosztva a teljes 5000 mm hosszon. A lyukak távolsága 300 mm, a profil szélétől az első és utolsó lyuk tengelyéig pedig 100 mm. Minden lyuk Ø12 mm átmérőjű Ø29 mm süllyesztéssel, ami lehetővé teszi a kúpos fejű csavarokkal való rögzítést. A lyukak precíz elhelyezése jelentősen felgyorsítja a telepítést – helyben nem kell fúrni.

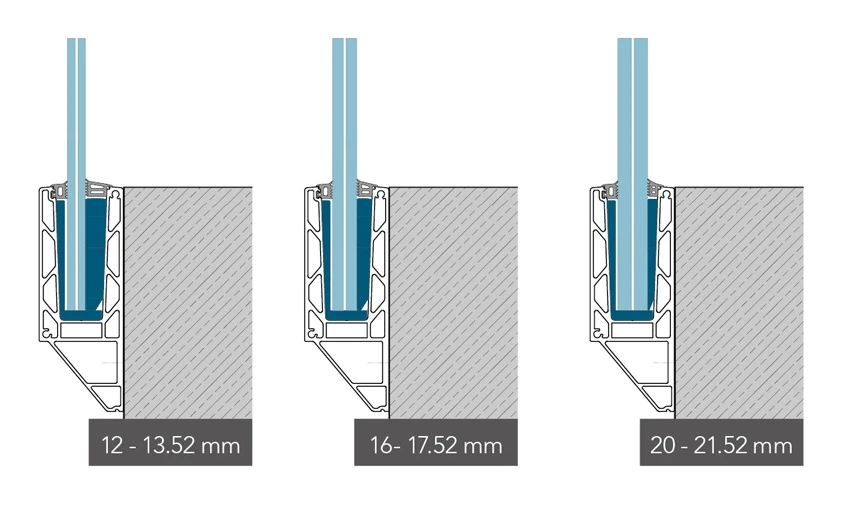

Üvegvastagság változatok
A KE 120 profil három üvegvastagság tartománnyal kompatibilis. A megfelelő távtartó betét kiválasztása lehetővé teszi a gyors alkalmazkodást az adott projekthez – anélkül, hogy másik profilt kellene rendelni.

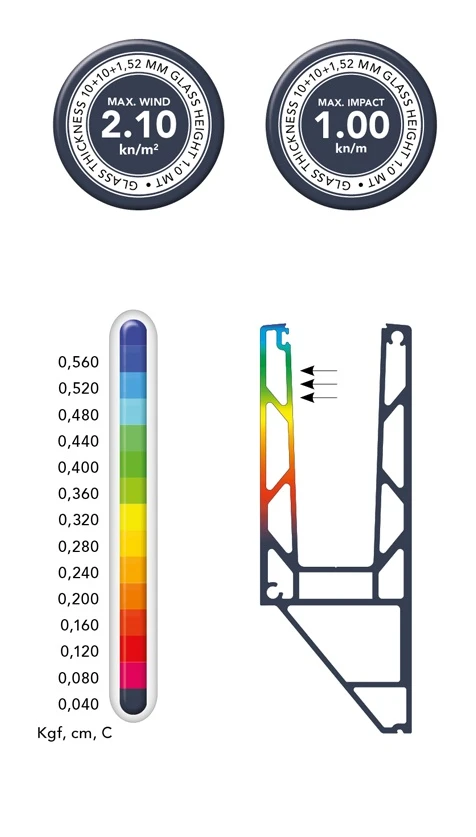

Szilárdság és terhelésállóság
A KE 120 profilt szélterhelés és ütésállóság szempontjából is tesztelték. 10+10+1,52 mm vastag és 1,0 m magas üveg esetén a maximális szélterhelés 2,10 kN/m², a maximális ütőerő pedig 1,00 kN/m. Az elmozdulási eredményeket 1 m alaphosszú profilra adjuk meg 500 kg (5000 N) alatti vízszintes terhelés esetén, az alapzattól a profil legmagasabb pontjáig.
KE sorozat terhelési táblázata
| KE sorozat | Üveg 12–13,52 mm | Üveg 16–17,52 mm | Üveg 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Üveg mag. 1,0 m | Üveg mag. 1,2 m | Üveg mag. 1,0 m | Üveg mag. 1,2 m | Üveg mag. 1,0 m | Üveg mag. 1,2 m | |||||||
| Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Műszaki adatok
| Tartozék típusa | U profil |
| Anyag | Alumínium |
