Kozza KE 100 – U profil teljes üvegű mellvédekhez 5000 mm sötétszürke
termék nem elérhető
kívánságlistára
Leírás

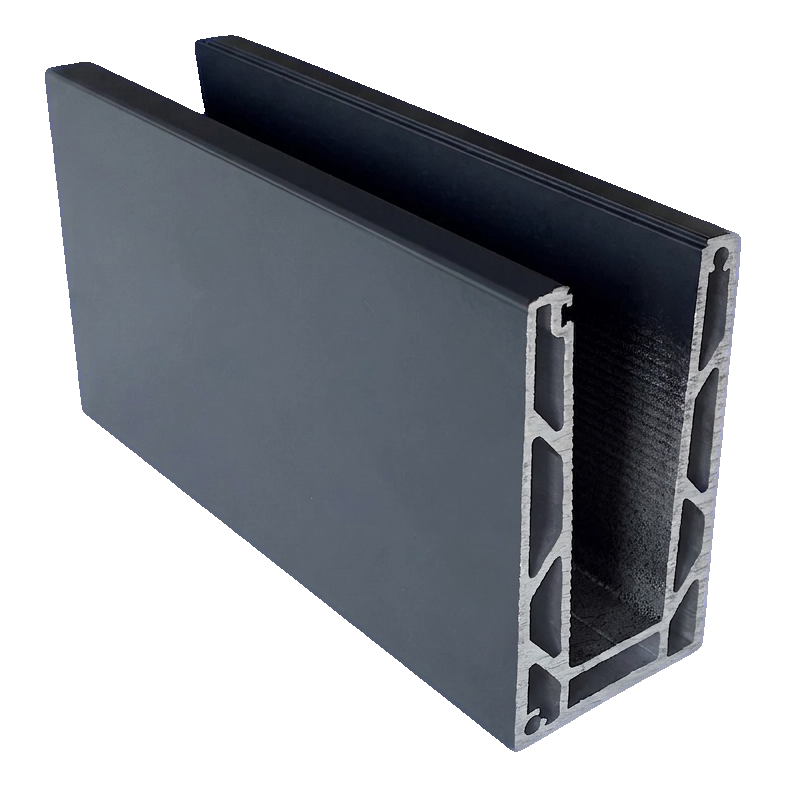

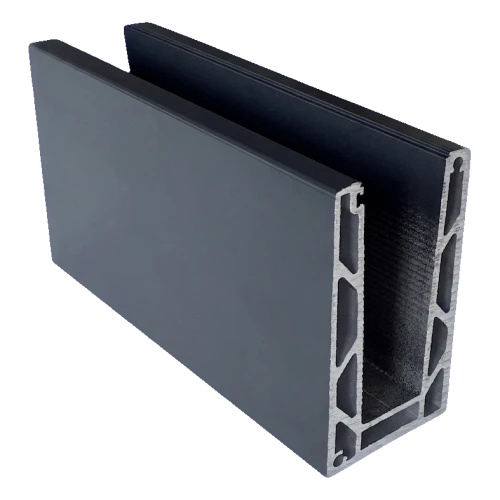

Kozza KE 100 – U alakú alumínium profil teljes üvegkorlátozáshoz 5000 mm sötétszürke
A Kozza KE 100 sorozat U típusú kamraprofilja professzionális megoldás felülről rögzített teljes üvegkorlátok szerelésére. Kiváló minőségű EN AW 6063 alumíniumból készült, stabil és biztonságos rögzítést biztosít 12-21,52 mm vastagságú üvegekhez – további fedőprofilok alkalmazása nélkül. A sík rendszer, amely építészekkel és kivitelezőkkel együttműködve lett kifejlesztve, a minimalista kivitelezés esztétikáját ötvözi a magas terheléssel szembeni ellenállással.
A sötétszürke színű profil tökéletesen illeszkedik a modern lakó-, szálloda- és irodaépületek építészetéhez. A GLASSMOVE rendszernek köszönhetően a szerelés gördülékenyen zajlik és nem igényel speciális szerszámokat, ami valósan csökkenti a kivitelezési időt az építkezésen.
Műszaki specifikáció
- Sorozat: Kozza KE 100
- Anyag: alumínium EN AW 6063
- Rendszer: sík, felülről rögzített
- Profil hossza: 5000 mm
- Profil szélessége: 60 mm
- Profil magassága: 110 mm
- Belső résszélesség (üveghez): 30 mm
- Alapzat magassága: 15 mm
- Üvegvastagság tartomány: 12 – 21,52 mm
- Maximális üvegmagasság: 120 cm
- Szín: sötétszürke (festett)
- Súly: 23 kg
- EAN: 5903313208109

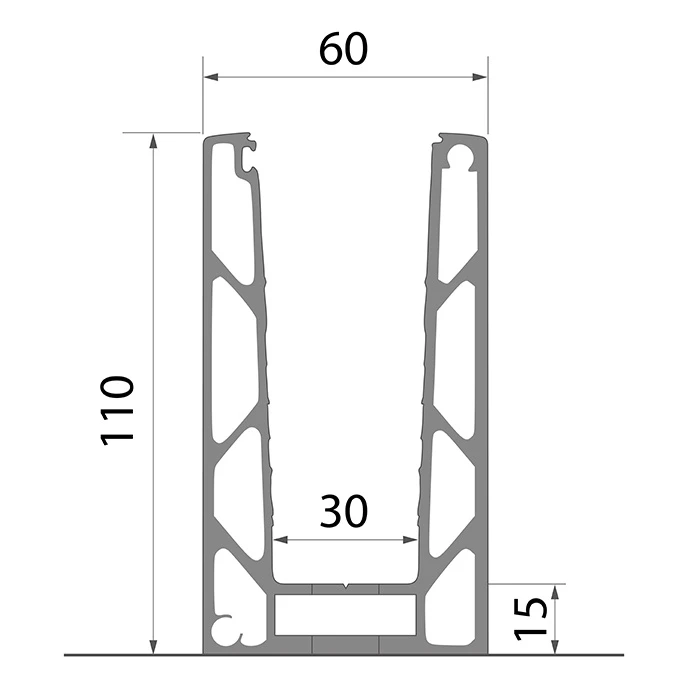

Méretek és profil keresztmetszet
A profil 17 szerelőlyukkal rendelkezik, amelyek egyenletesen vannak elosztva a teljes 5000 mm hosszon. Az átmenő lyukak átmérője Ø 12 mm Ø 29 mm süllyesztésekkel. A lyukak tengelyének távolsága 300 mm, a profil szélétől az első és utolsó lyuk tengelyéig a távolság 100 mm.
Kompatibilitás üvegvastagságokkal
A KE 100 profil három üvegvastagság tartományt támogat, ami univerzális alkalmazhatóságot biztosít:
- 12 – 13,52 mm — edzett egyrétegű vagy laminált üveg
- 16 – 17,52 mm — biztonsági laminált üveg
- 20 – 21,52 mm — fokozott ellenállású laminált üveg
A profilba szerelt üvegtábla maximális megengedett magassága 120 cm.
Rögzítési mód
A profil felülről kerül felszerelésre az előkészített alapra. A rögzítés mélysége 20 mm. A felülről történő rögzítési rendszer megszünteti a konstrukció oldalirányú hozzáférésének szükségességét, ami megkönnyíti a szerelést erkélyek, teraszok és lépcsők szélein. A profil csavarokkal kerül rögzítésre a 17 gyárilag előkészített lyukon keresztül.
Terhelhetőség és szilárdsági elemzés
A 1 m alaphosszúságú profil 500 kg (5000 N·t) vízszintes terhelésig magas merevséget és minimális elmozdulásokat tart fenn. A végeselem módszerrel (VEM) végzett elemzés megerősíti, hogy a szélterhelés alatti maximális elmozdulási értékek 0,030-0,420 Kgf/cm tartományban vannak – a legnagyobb deformációk a profil felső részén (a szorítóél mellett) jelentkeznek, míg az alapzat gyakorlatilag mozdulatlan marad.
Maximális szél- és ütésterhelések
Az alábbi táblázat a KE sorozat megengedett terhelési értékeit mutatja az üveg vastagsága és magassága szerint:
| KE sorozat | Üveg 12-13.52 mm | Üveg 16-17.52 mm | Üveg 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Üveg mag. 1.0 m | Üveg mag. 1.2 m | Üveg mag. 1.0 m | Üveg mag. 1.2 m | Üveg mag. 1.0 m | Üveg mag. 1.2 m | |||||||
| Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | |
| KE 100 | ||||||||||||
Műszaki adatok
| Anyag | Alumínium |
