Kozza KE 100 – U profil teljes üvegű korlátokhoz 5000 mm fekete, felülről történő rögzítéssel
termék nem elérhető
kívánságlistára
Leírás

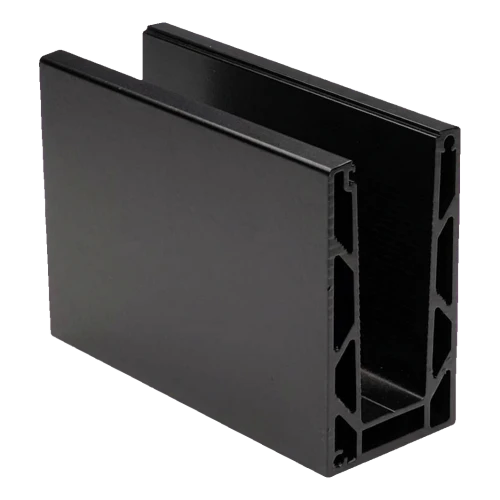

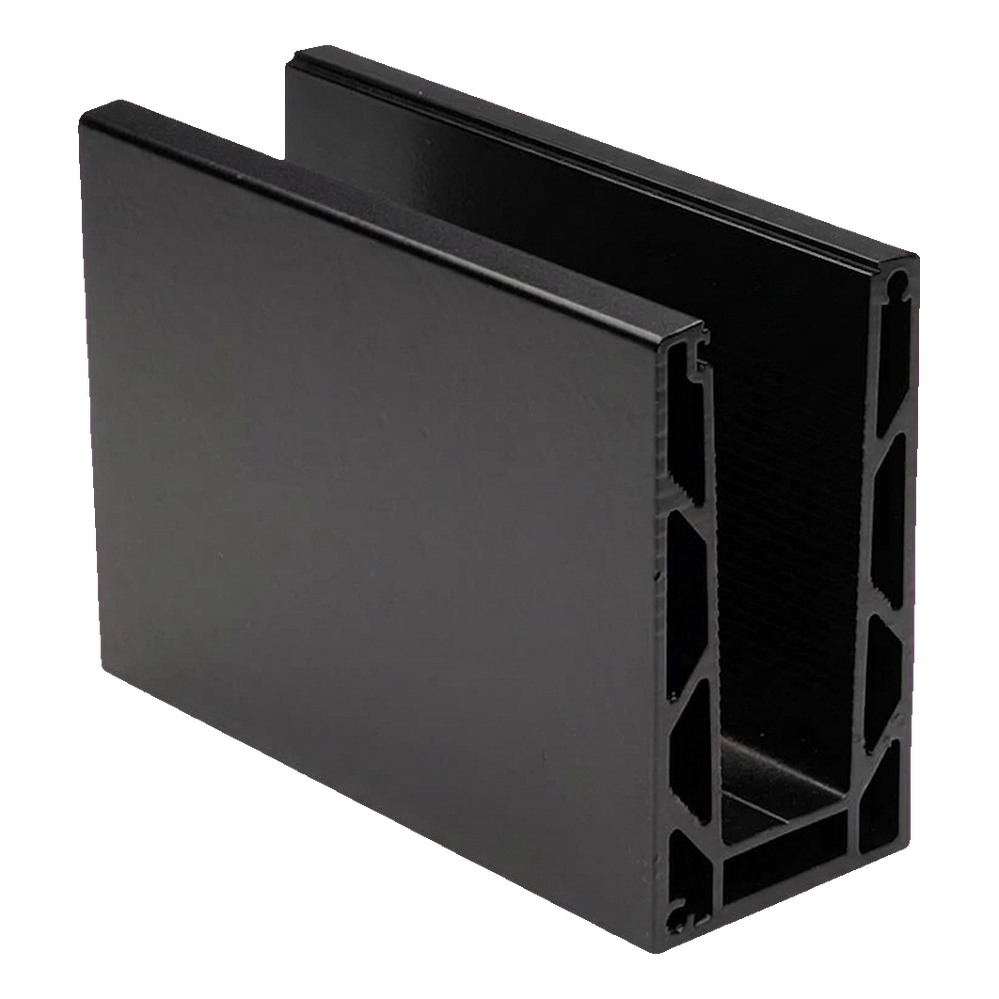

Kozza KE 100 – U alakú alumínium profil teljes üvegű korlátokhoz 5000 mm fekete
A Kozza KE 100 sorozatból származó U alakú kamrás profil teljes üvegű korlátokhoz olyan megoldás, amelyet az építészek követelményeinek megfelelően terveztek, és professzionális megvalósításokhoz szántak — lakóterektől kezdve kereskedelmi objektumokig, mint például szállodák és bevásárlóközpontok. Felülről szerelhető (síkrendszer), esztétikus és biztonságos módot biztosít 12-től 21,52 mm-ig terjedő vastagságú edzett üveg rögzítésére látható rögzítőelemek nélkül.
A 5000 mm hosszúságú profilt gyárilag elkészített 17 szerelőlyukkal (Ø 12 mm mélyítéssel Ø 29 mm) szállítják, amelyek 300 mm-enként vannak elhelyezve — ez jelentősen felgyorsítja a szerelést az építkezésen. A fekete porszórt lakkozott felület modern, minimalista karaktert ad a korlátnak, tökéletesen harmonizálva a sötét ablakkeretekkel és a belső tér kiegészítő elemeivel.

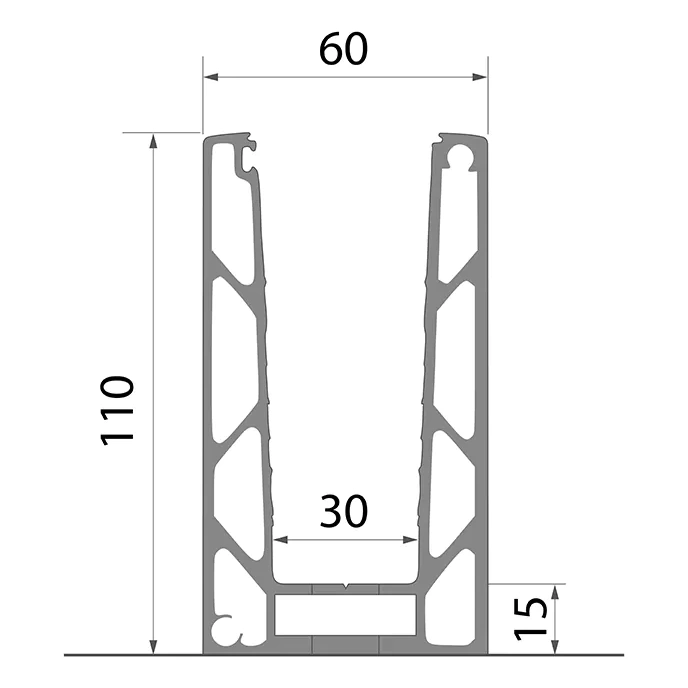

A profil műszaki paraméterei
- Sorozat: KE 100
- Profil hossza: 5000 mm
- Külső szélesség: 60 mm
- Magasság: 110 mm
- Belső csatorna szélessége: 30 mm
- Alap magassága: 15 mm
- Üvegvastagság tartomány: 12–21,52 mm
- Maximális üvegmagasság: 120 cm
- Szerelési rendszer: síkrendszer, felülről való rögzítés
- Anyag: alumínium EN AW 6063
- Szín: fekete (porszórással festett)
- Tömeg: 23 kg
- EAN: 5903313208277

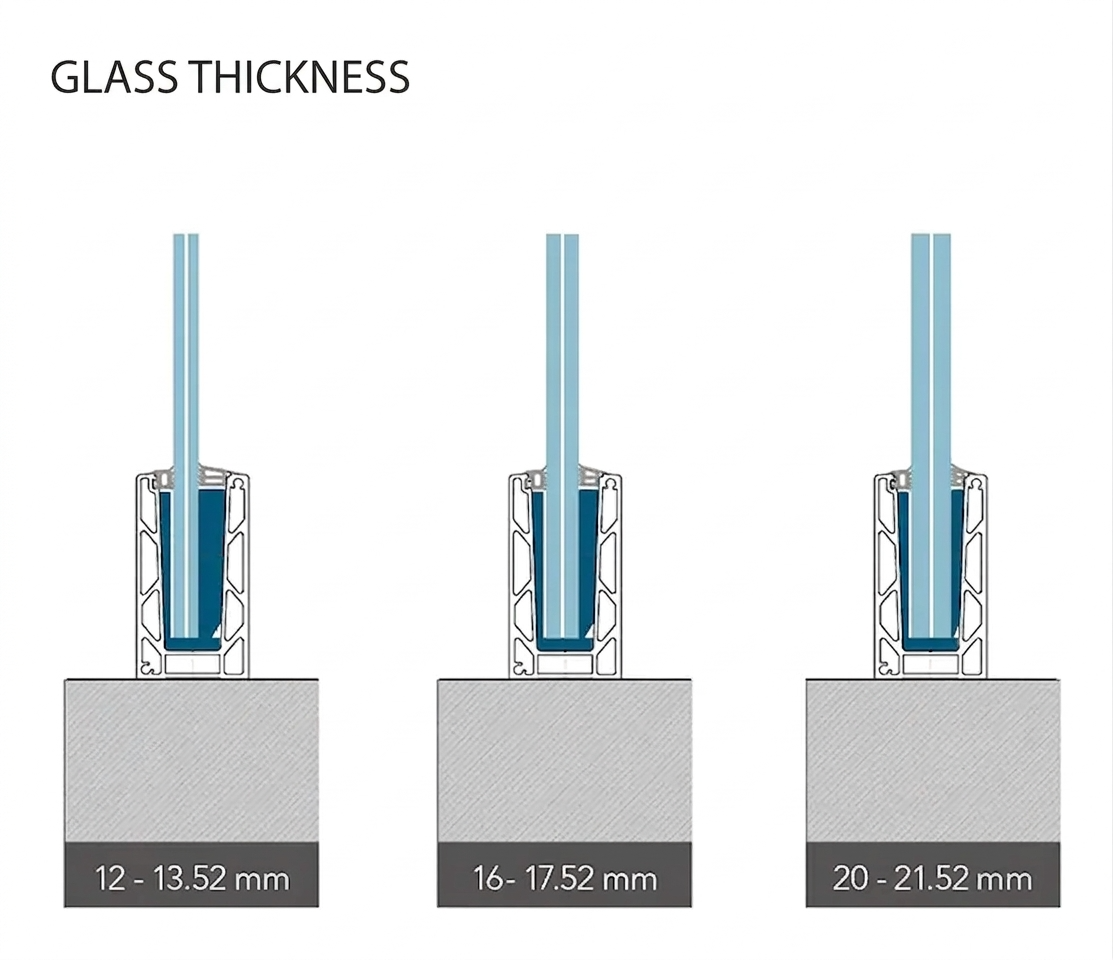

Kompatibilitás üvegvastagságokkal
A KE 100 profil három üvegtábla-vastagság tartományt támogat, ami lehetővé teszi a megoldás hozzáigazítását a projekt követelményeihez és a hatályos biztonsági normákhoz:
- Üveg 12–13,52 mm — szabványos edzett és laminált VSG táblák
- Üveg 16–17,52 mm — emelt szilárdságú laminált táblák
- Üveg 20–21,52 mm — vastag laminált táblák nagy terhelésű alkalmazásokhoz

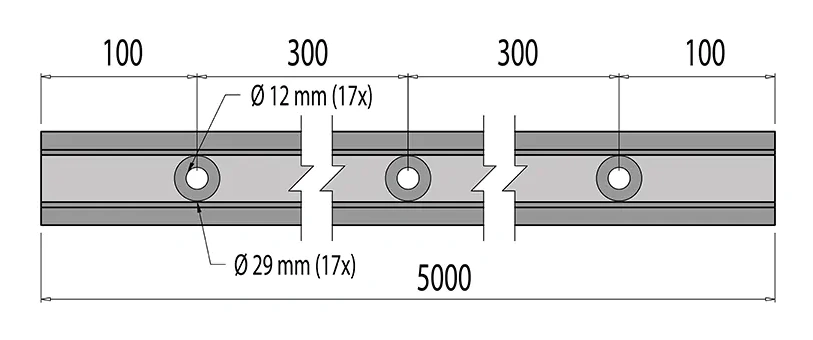

Méretek és szerelőlyukak elhelyezése
A profil 17 átmenő lyukkal rendelkezik Ø 12 mm átmérővel és Ø 29 mm mélyítéssel, amelyek lehetővé teszik a csavarfej elrejtését. A lyukak szimmetrikusan vannak elhelyezve a profil tengelye mentén:
- Távolság a szélétől az első lyukig: 100 mm
- Lyukak közötti távolság: 300 mm
- Távolság az utolsó lyuktól a széléig: 100 mm
- Profil teljes hossza: 5000 mm
Horgonyzás módja és szerelés
A profilt felülről szerelik az aljzat síkjára (pl. födém, attika, erkély széle). A horgonyzást csavarokkal végzik a gyárilag előkészített, mélyítéssel ellátott lyukakon keresztül. A profil kinyúló része (20 mm az alap alatt) az előkészített aljzatba kerül beültetésre, ami stabil és tartós kapcsolatot biztosít.

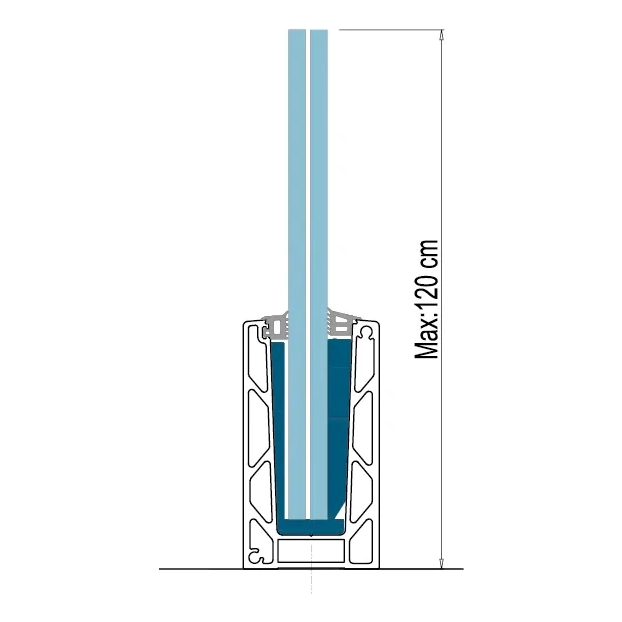

Maximális üvegmagasság
A KE 100 profil lehetővé teszi maximálisan 120 cm (1,2 m) magas üvegtáblák szerelését. Ezen a magasságon a profil megtartja teljes teherbírását és stabilitását, amit a szél- és ütésiterhelés vizsgálatok eredményei igazolnak az egyes üvegvastagságoknál.

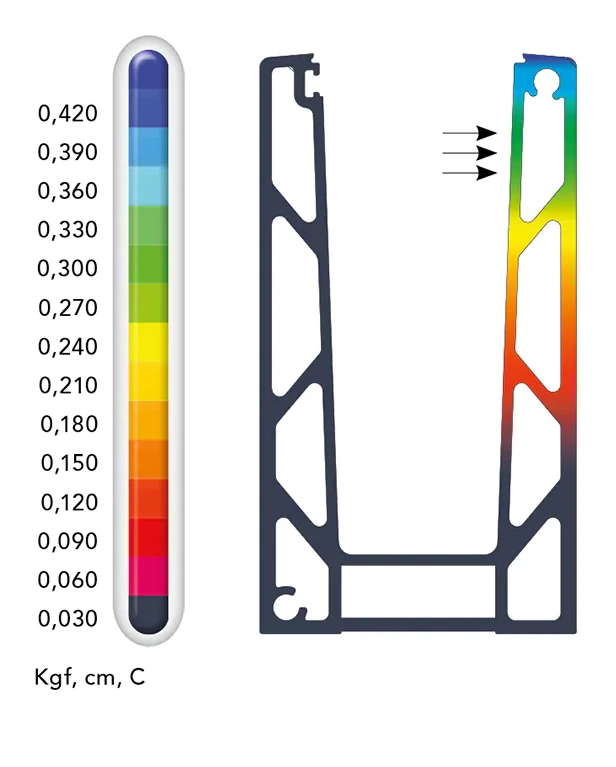

A profil szilárdsági elemzése
A véges elemek módszerével (VEM) végzett elmozdulási elemzés eredményei megerősítik a konstrukció nagy merevségét. A szimuláció 1 m alaphosszúságú profilra készült, 500 kg (5000 N) alatti vízszintes terhelésnél, az alaptól a profil legmagasabb pontjáig. A maximális elmozdulás a profil felső élén a megengedett határokon belül van (értékskála 0,030-tól 0,420-ig Kgf, cm, C), ami garantálja a korlát használatának biztonságát.
Maximális szél- és ütésiterhelések — KE sorozat
| KE sorozat | Üveg 12–13,52 mm | Üveg 16–17,52 mm | Üveg 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 m magas üveg | 1,2 m magas üveg | 1,0 m magas üveg | 1,2 m magas üveg | 1,0 m magas üveg | 1,2 m magas üveg | |||||||
| Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | Max. ütés (kN/m) | Max. szél (kN/m²) | ||
Műszaki adatok
| Tartozék típusa | U profil |
| Anyag | Alumínium |
