H-70 alumínium trapézprofil EPDM tömítéssel, 330 mm – 2. típus trapézlemezhez

Go to Product feedback

H-70 alumínium trapézprofil EPDM tömítéssel, 2. típus, trapézlemezhez. Keresztmetszet 114 × 70 mm, hossz 330 mm, falvastagság 1,5 mm, tömeg 1,262 kg/m. Szerelőcsatorna 40 mm, nyílás 9 mm. 6060-as alumínium, EPDM tömítés a talpakon. A szerelőfuratokat a helyszínen fúrják.

Go to full description
with VAT without VAT
Price 1 730,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási Lehetőségek

db.
Availability:
Raktáron
Shipping time: 24 Óra

Leírás

H-70 alumínium trapézprofil EPDM tömítéssel, 330 mm – 2. típus trapézlemezhez

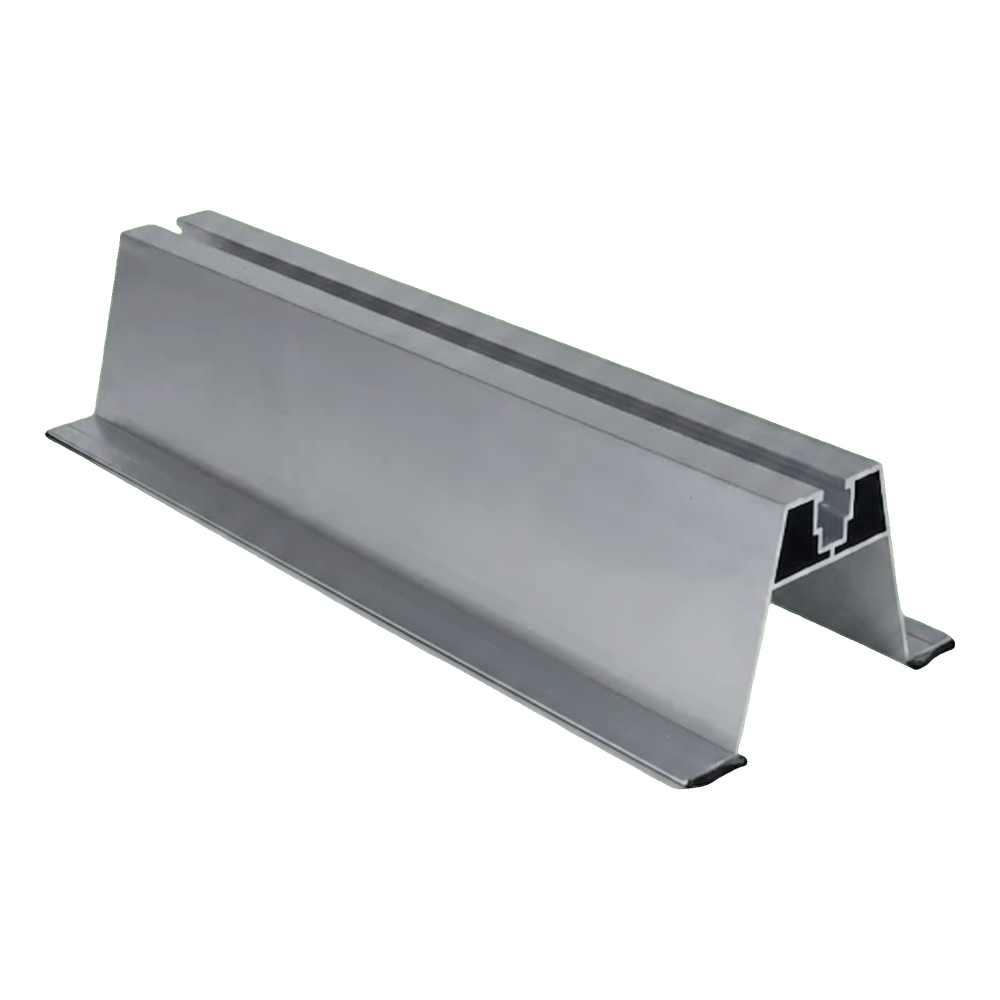

H-70 alumínium trapézhidaló elem EPDM tömítéssel – a profil perspektivikus nézete a szerelőcsatornával
H-70 alumínium trapézhidaló elem EPDM tömítéssel – a profil perspektivikus nézete a szerelőcsatornával

A H-70 EPDM trapézprofil egy alumínium szerelőprofil, amely a napelemek trapézlemez fedésű tetőkre történő közvetlen rögzítésére szolgál. A 2. típus a magasabb tetőcsatlakozásokhoz készült — a profil magassága szabad légáramlást biztosít a modulok alatt, lehetővé téve azok természetes hűtését és a felmelegedett tetőfelülettől való eltávolítást. A profil felső részén szerelőcsatorna található, amelyhez a közép- és végbilincsek imbuszfejű csavarokkal és négyzet alakú anyákkal rögzíthetők. A profil talpán EPDM tömítések találhatók, amelyek csillapítják a rezgéseket, védik a lemez bevonatát a karcolódástól, és tömítik az érintkezési pontot a tetőfedéssel. A lemezhez rögzítő csavarok furatait a helyszínen alakítják ki — így a szerelő a furatok osztását a trapézlemez bordáinak osztásához tudja igazítani.

Előnyök a szerelőcsapat számára

  • A 70 mm-es magasság eltávolítja a modult a tetőtől — jobb szellőzés és alacsonyabb üzemi hőmérséklet a paneleknél
  • A talpakon lévő EPDM tömítés védi a lemez bevonatát és javítja a profil tapadását
  • A szerelőcsatorna kompatibilis a közép- és végbilincsekkel — univerzális rögzítőrendszer
  • A szerelőfuratokat a helyszínen alakítják ki, ami lehetővé teszi a hidaló elem illesztését bármely trapézprofilhoz
  • A korrózióálló 6060-as alumínium — karbantartásmentes üzemeltetés a rendszer teljes élettartama alatt
A H-70 trapézhidaló elem keresztmetszetének műszaki rajza méretekkel és az EPDM tömítés részletével
A H-70 trapézhidaló elem keresztmetszetének műszaki rajza méretekkel és az EPDM tömítés részletével

A keresztmetszeti rajz a profil trapéz alakját mutatja, széles alappal és a tetején elhelyezett szerelőcsatornával. A bal alsó sarokban lévő részlet a profil talpán elhelyezett EPDM tömítés keresztmetszetét ábrázolja. Az összes keresztmetszeti méretet az alábbi specifikációs táblázatban találja.

Videó, amely bemutatja a trapézhidaló elemet és a trapézlemez tetőn történő szerelés módját

Méretek

Keresztmetszet (szélesség × magasság)114 × 70 mm
Hossz330 mm
Falvastagság1,5 mm
Szerelőcsatorna szélessége40 mm
Csatorna nyílásának szélessége9 mm
Tömeg méterenként1,262 kg/m

Anyag és felület

Anyag / ötvözet6060-as alumínium
EPDM tömítésigen — a profil talpán

Szerelés és kompatibilitás

Szerelőcsatorna / horonytípusC csatorna, szélesség 40 mm, nyílás 9 mm
Kompatibilis csavarokimbuszfejű csavarok + négyzet alakú anyák
Tetőtípus / alapfelülettrapézlemez fedésű tetők — 2. típus, magasabb tetőcsatlakozások
Rögzítés módjaa szerelőfuratokat a helyszínen fúrják, közép- és végbilincsek a csatornában
