H-70 alumínium trapézlemez híd EPDM tömítéssel 400 mm – PV szerelés trapézlemez tetőre

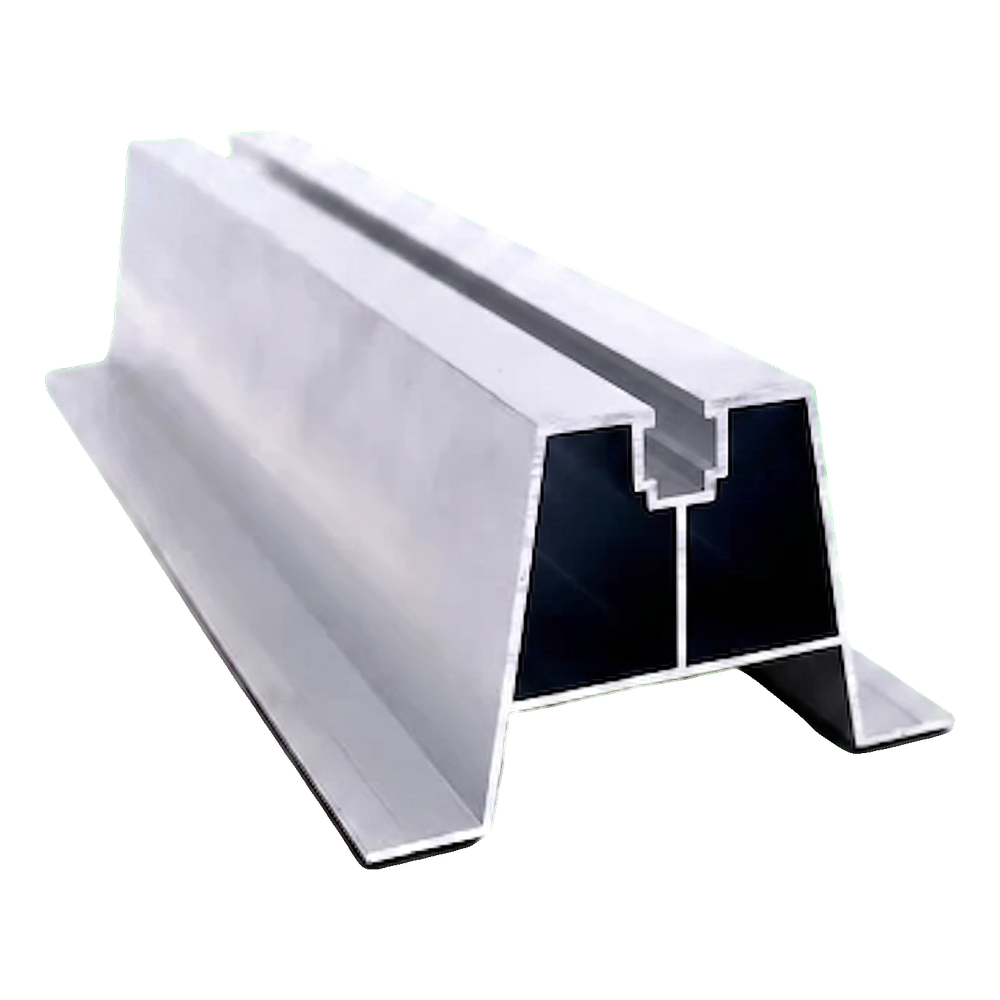

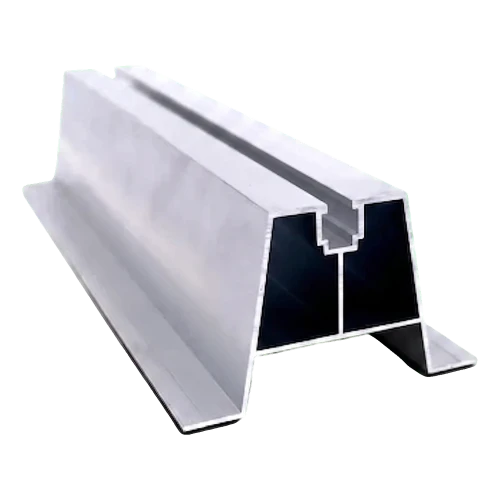

H-70 alumínium trapézlemez híd 400 mm – profil nézet szerelőcsatornával
H-70 alumínium trapézlemez híd 400 mm – profil nézet szerelőcsatornával

A H-70 trapézlemez híd EPDM tömítéssel egy alumínium hídprofil, amelyet napelemek közvetlen felszerelésére terveztek trapézlemez fedésű tetőkre. A profil magassága megfelelő távolságot biztosít a modul és a tetőfelület között, lehetővé téve a levegő szabad áramlását a panel alatt. A természetes szellőzés elősegíti a modulok hűtését, ami közvetlenül hozzájárul a teljesítményük megőrzéséhez a forró napokon. A profil 6060-as alumíniumötvözetből készült, amely magas korrózióállósággal és jó mechanikai szilárdsággal rendelkezik. A híd alsó része EPDM tömítéssel van felszerelve, amely védi a tetőfedést a sérülésektől, és biztosítja a szoros illeszkedést a trapézlemezhez. A felső sín szerelőcsatornája lehetővé teszi a közép- és végső bilincsek gyors rögzítését imbuszfejű csavarok és négyzetes anyák segítségével — speciális szerszámok használata nélkül.

A H-70 hídprofil előnyei

  • A megemelt kialakítású profil szellőzőteret biztosít a panel és a tető között, elősegítve a modulok természetes hűtését
  • A profil lábazatán lévő EPDM tömítés védi a trapézlemezt a karcolódástól, és megszünteti az alumínium és a tetőfedés acélja közötti galvanikus érintkezést
  • A 6060-as alumínium alkalmas eloxálásra, ami további korrózióvédelmet és esztétikus felületkezelést tesz lehetővé
  • A felső sínben található univerzális szerelőcsatorna kompatibilis a szokásos PV rendszerek közép- és végbilincseivel
  • A szerelőnyílásokat a helyszínen, a szerelés során alakítják ki, ami lehetővé teszi a pontos illesztést az adott lemezprofilhoz
A H-70 trapézlemez híd keresztmetszetének műszaki rajza méretvonalakkal
A H-70 trapézlemez híd keresztmetszetének műszaki rajza méretvonalakkal

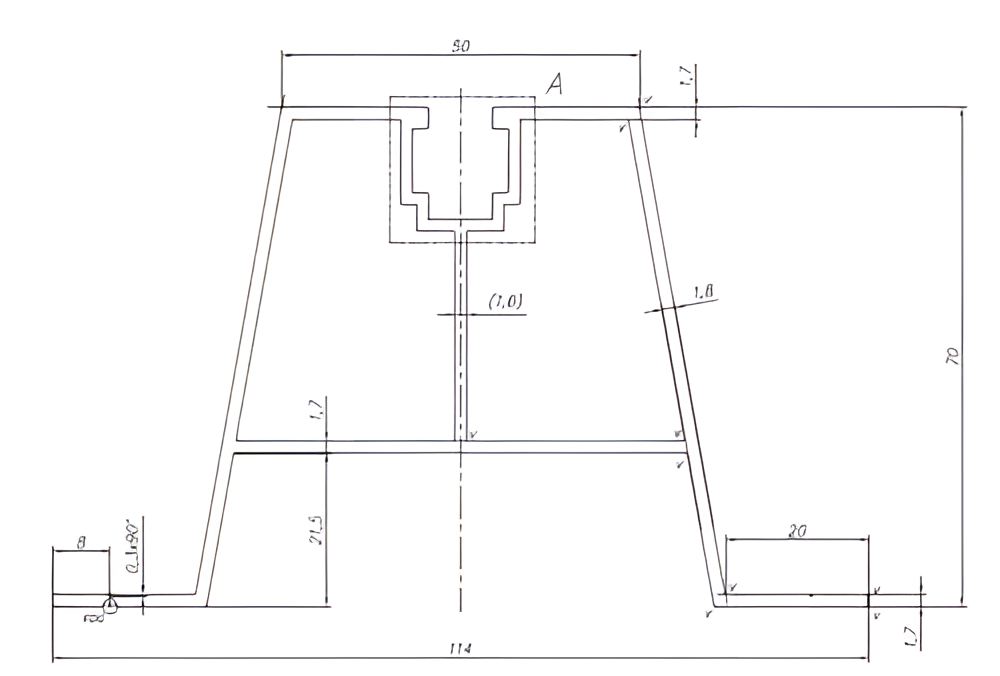

A műszaki rajz a profil teljes keresztmetszetét mutatja be, a legfontosabb szerkezeti elemek méreteivel megjelölve. Jól látható a lábak jellegzetes trapéz alakja, a felső sín központi szerelőcsatornája, valamint a négyzetes anyák becsúsztatására szolgáló horony. A profil részletes méreteit az alábbi Méretek táblázatban találja.

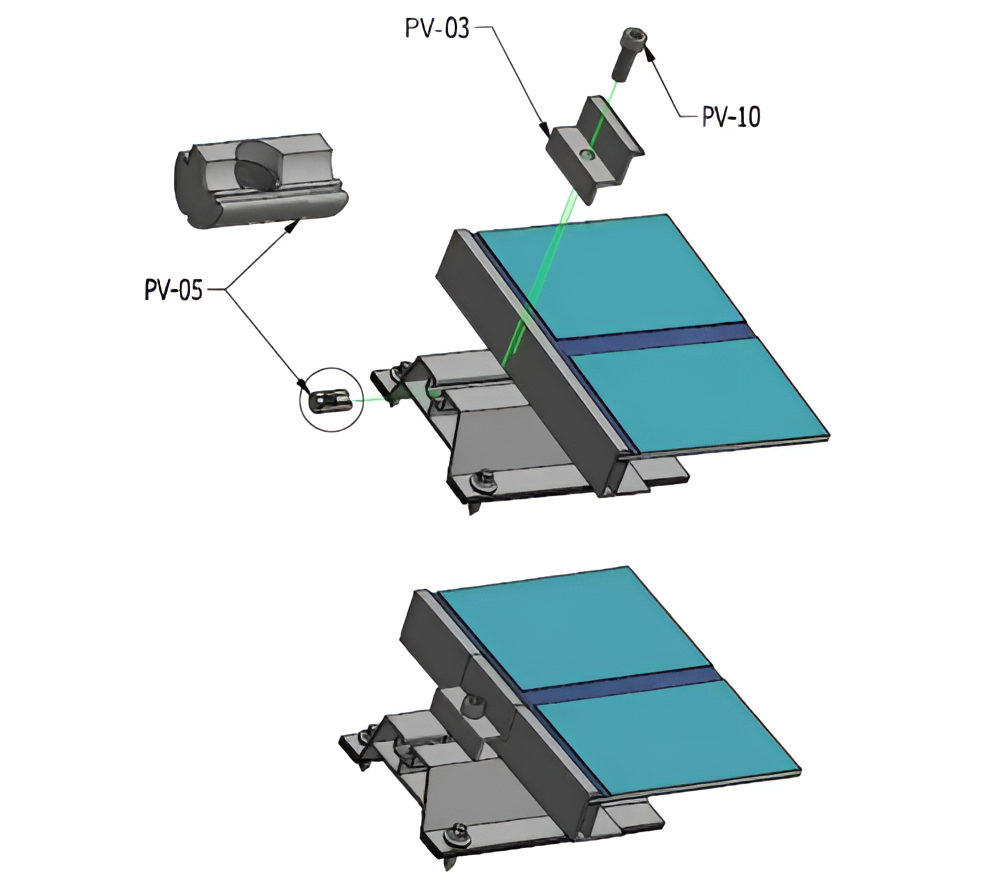

Végbilincs szerelési vázlata trapézlemez hídon csavar és négyzetes anya segítségével
Végbilincs szerelési vázlata trapézlemez hídon csavar és négyzetes anya segítségével

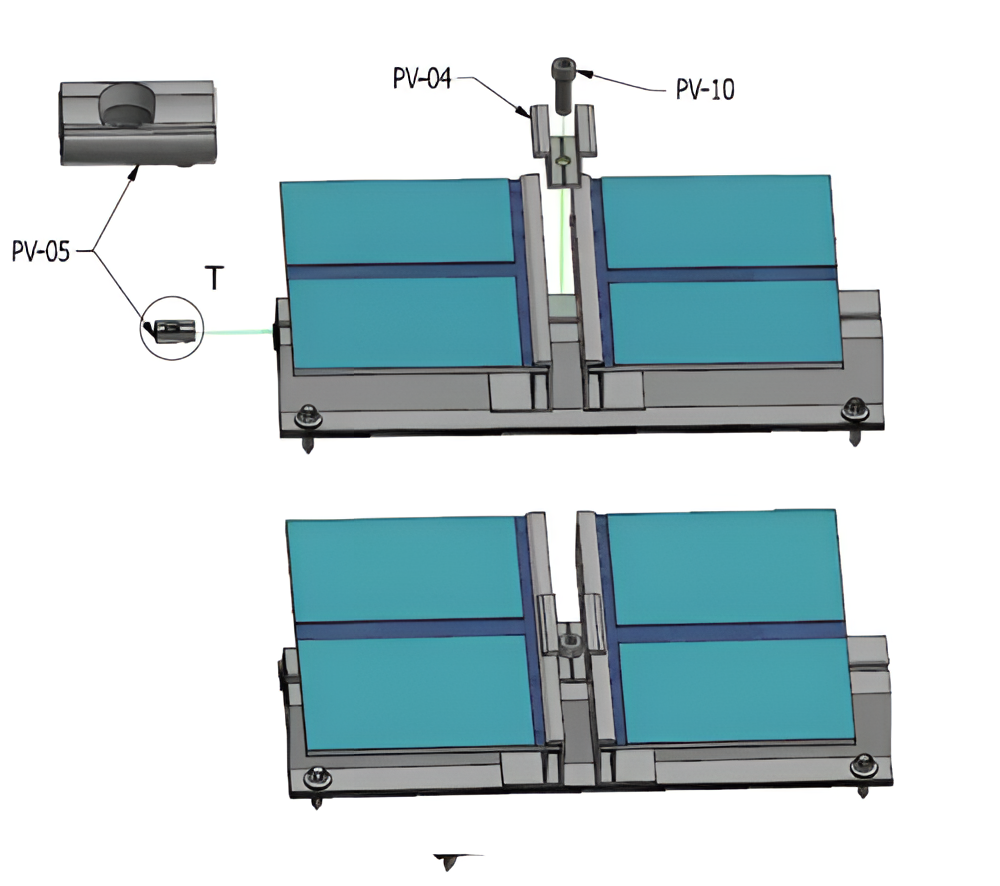

Középbilincs szerelési vázlata, amely két napelemet köt össze a trapézlemez hídon
Középbilincs szerelési vázlata, amely két napelemet köt össze a trapézlemez hídon

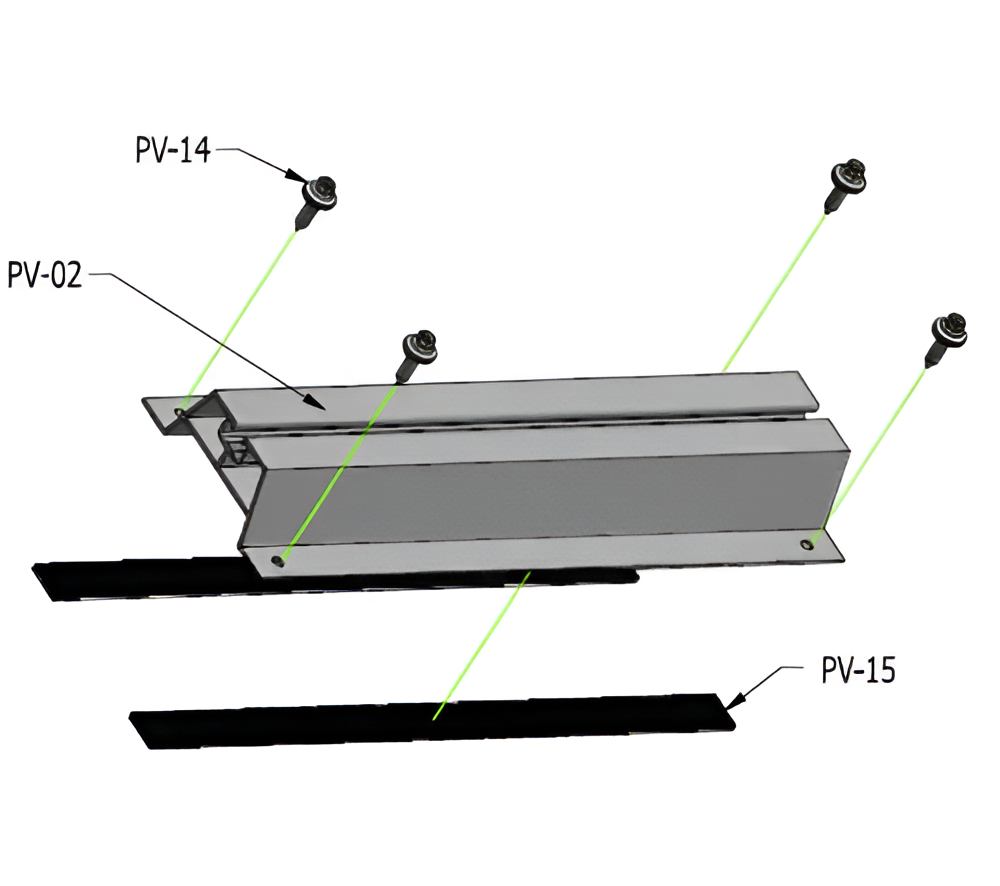

A trapézlemez híd robbantott ábrája önfúró csavarokkal és EPDM tömítéssel
A trapézlemez híd robbantott ábrája önfúró csavarokkal és EPDM tömítéssel

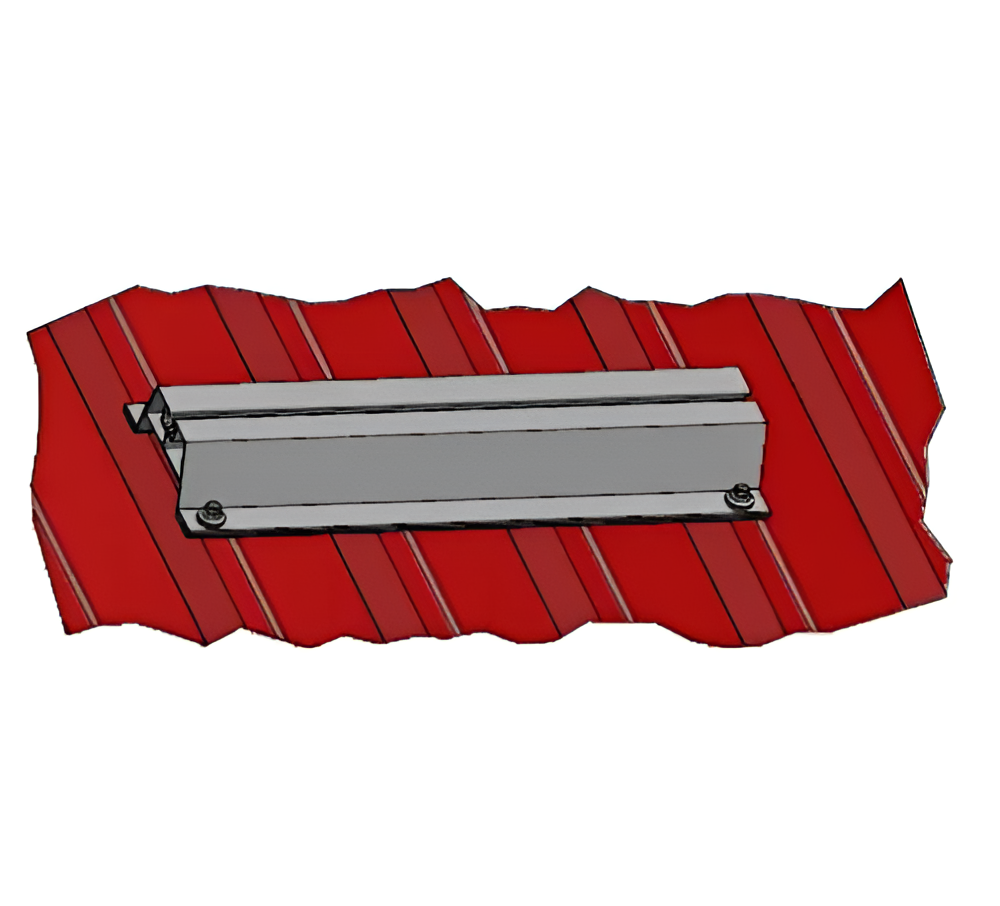

A trapézlemez híd vizualizációja piros trapézlemezre szerelve
A trapézlemez híd vizualizációja piros trapézlemezre szerelve

Méretek

Keresztmetszet (szélesség × magasság)114 × 70 mm
Hossz400 mm
Falvastagság1,7–1,8 mm
Tömeg méterenként2,03 kg/m

Anyag és felületkezelés

Anyag / ötvözet6060-as alumínium
Felületkezelésalkalmas eloxálásra
EPDM tömítésigen — a profil lábazatán
Színtermészetes (ezüst)

Szerelés és kompatibilitás

Szerelőcsatorna / horony típusafelső csatorna közép- és végbilincsekhez
Kompatibilis csavarokimbuszfejű csavarok + négyzetes anyák
Tető / alap típusatrapézlemez tető
Rögzítés módjaönfúró csavarok a helyszínen kialakított nyílásokon keresztül

Egyéb paraméterek

Darab tömege0,812 kg
Csomagolási mennyiség1 db
