H-40 alumínium trapézlemez tartóhíd EPDM tömítéssel 400 mm, trapézlemez tetőkhöz

Go to Product feedback

H-40 alumínium trapézlemez tartóhíd EPDM tömítéssel, napelemek trapézlemez tetőkre történő rögzítéséhez. 6060-as alumíniumötvözetből készült. Keresztmetszet 114 × 40 mm, hossz 400 mm, falvastagság 1,6 mm. Felső rögzítőcsatorna közép- és végbilincsekhez.

Go to full description
with VAT without VAT
Price 1 715,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási Lehetőségek

db.
Availability:
Raktáron
Shipping time: 24 Óra

Leírás

H-40 alumínium trapézlemez tartóhíd EPDM tömítéssel 400 mm, trapézlemez tetőkhöz

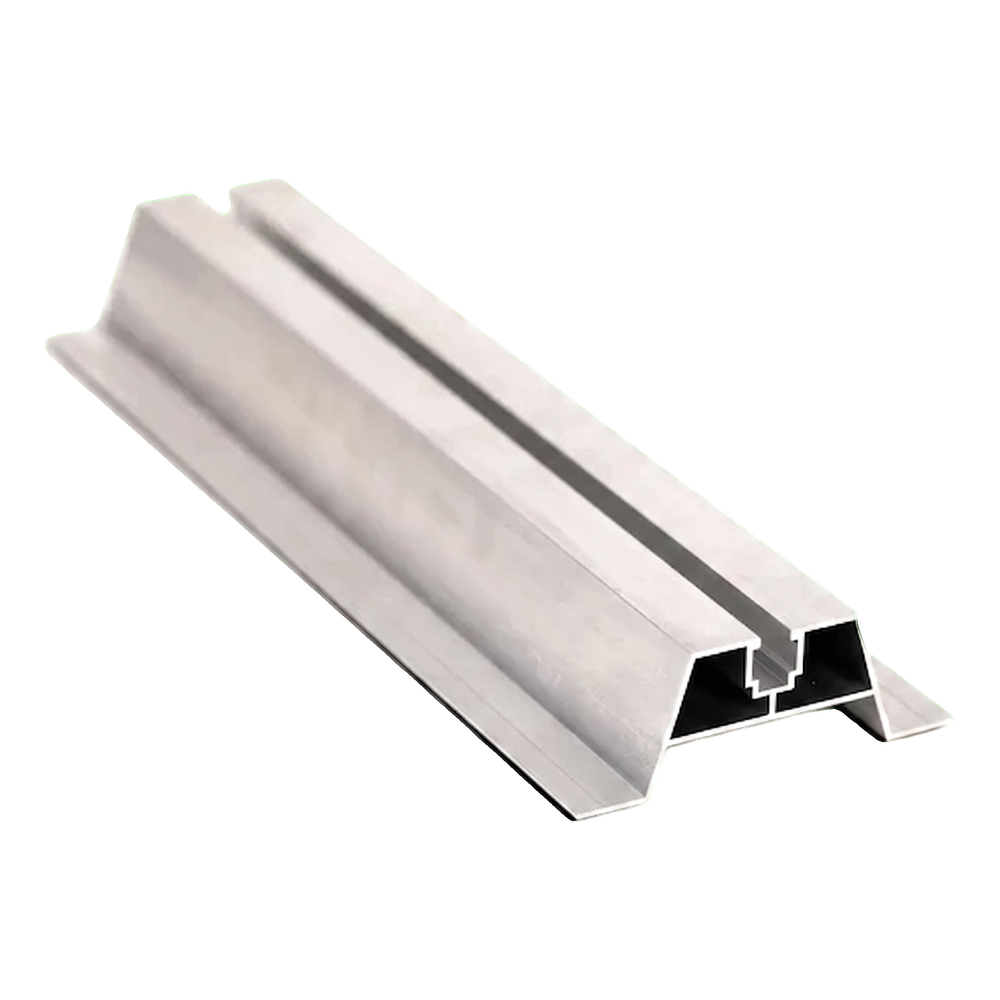

H-40 alumínium trapézlemez tartóhíd EPDM tömítéssel – profil nézet
H-40 alumínium trapézlemez tartóhíd EPDM tömítéssel – profil nézet

A H-40 trapézlemez tartóhíd EPDM tömítéssel egy alumínium rögzítőprofil, amelyet napelemek trapézlemez fedésű tetőkre történő közvetlen rögzítésére terveztek. A profil megfelelő magassága szabad légáramlást biztosít a modulok alatt, lehetővé téve a panelek természetes hűtését és a felmelegedett tetőfelülettől való elválasztásukat. Ennek köszönhetően a rendszer alacsonyabb hőmérsékleten működik, ami a PV modulok magasabb hatékonyságát eredményezi. A tartóhíd 6060-as alumíniumötvözetből készül, amely nagy korrózió- és időjárás-állósággal, jó mechanikai szilárdsággal, valamint eloxálhatósággal rendelkezik. A felső rögzítőcsatorna lehetővé teszi a közép- és végbilincsek rögzítését hatlapfejű csavarok és négyzetes anyák segítségével — speciális eszközök alkalmazása nélkül. A tetőhöz rögzítő csavarok furatait közvetlenül a szerelés során készítik el, ami lehetővé teszi az osztásköz igazítását az adott lemezprofilhoz.

Legfontosabb előnyök a szerelő számára

  • A profil távolságot biztosít a tetőfedéstől, lehetővé téve a szellőzést a panelek alatt, és javítva azok teljesítményét
  • A 6060-as alumínium ellenáll a korróziónak és az időjárási hatásoknak — a tartóhíd a teljes üzemeltetési idő alatt megtartja szilárdságát, további karbantartás nélkül
  • A helyszínen kialakított rögzítőfuratok lehetővé teszik az osztásköz igazítását az adott trapézlemezhez
  • A beépített EPDM tömítés védi a tetőfedést a rögzítés helyén, és biztosítja a kapcsolat tömítettségét
  • Kompatibilitás közép- és végbilincsekkel — rugalmas tartozékválasztás minden projekthez

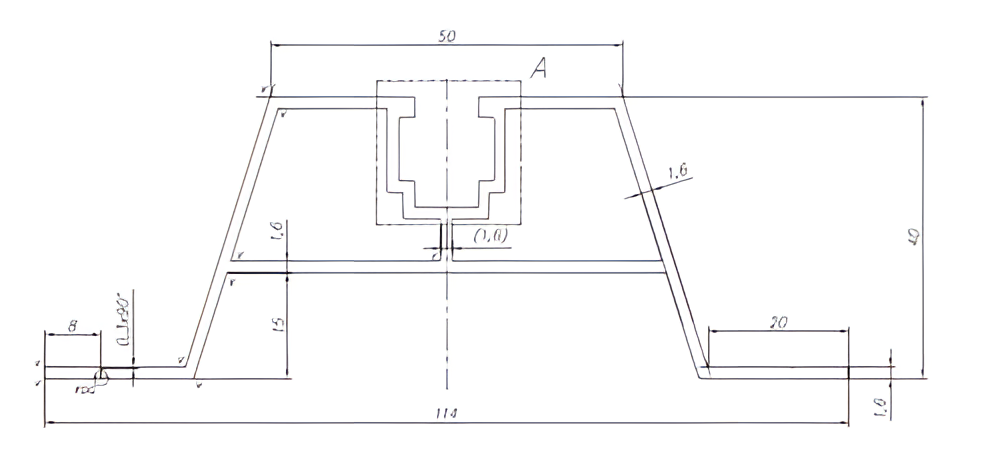

A H-40 trapézlemez tartóhíd keresztmetszetének méretrajza
A H-40 trapézlemez tartóhíd keresztmetszetének méretrajza

A profil keresztmetszetét úgy tervezték, hogy stabilan illeszkedjen a trapézlemez gerinceire. A falak arányai megfelelő szerkezeti merevséget biztosítanak, miközben az egész elem tömege alacsony marad. A széles felső rögzítőcsatorna elfér a PV rögzítőrendszerekben használt standard négyzetes anyás csavaroknak, ami kiküszöböli a dedikált tartozékok vásárlásának szükségességét. A 6060-as alumíniumötvözet alkalmas eloxálásra, ami tovább növeli a tartósságot, és lehetővé teszi a profil felületének esztétikus kialakítását.

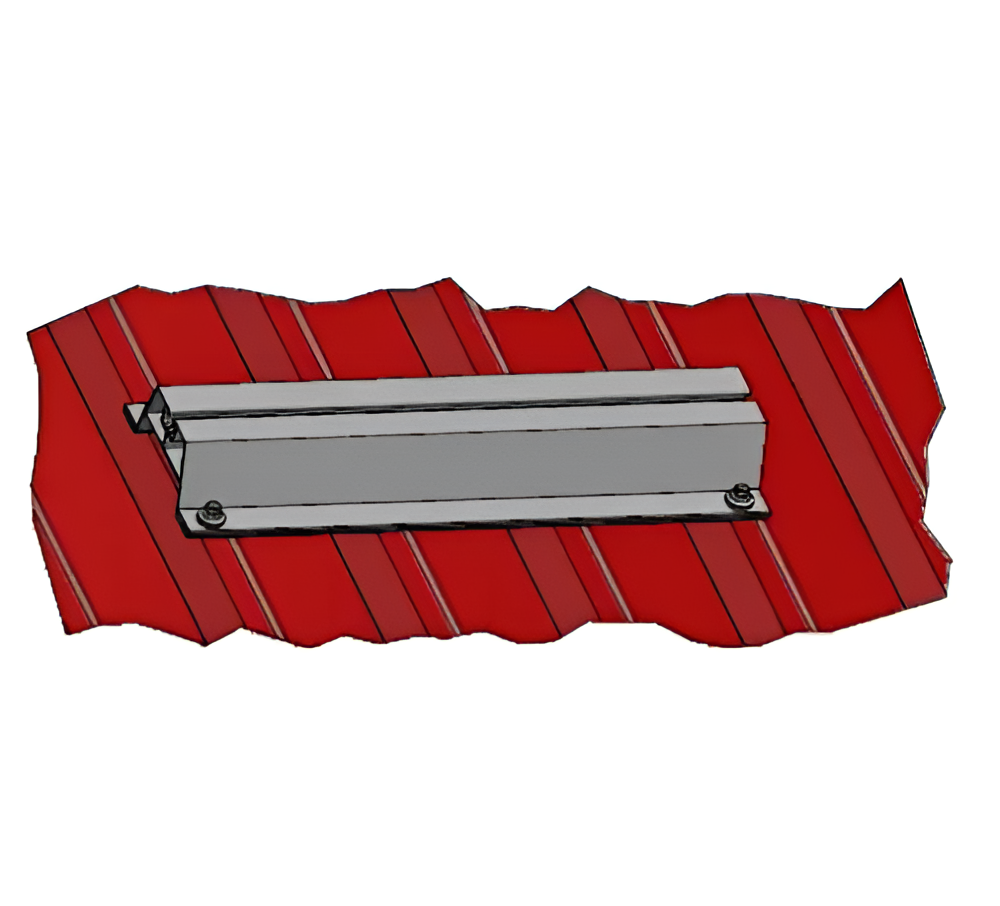

A trapézlemez tartóhíd trapézlemez tetőre történő szerelésének megjelenítése
A trapézlemez tartóhíd trapézlemez tetőre történő szerelésének megjelenítése

A tetőre történő rögzítés a tartóhíd trapézlemez gerincére történő közvetlen felcsavarozásából áll, önfúró csavarok segítségével. A profil és a lemez között elhelyezett EPDM tömítés megvédi a rögzítés helyét a víz behatolásától. A tartóhidak tetőre történő rögzítése után a felső rögzítőcsatornára közép- vagy végbilincseket helyeznek, amelyek a napelemmodulokat rögzítik.

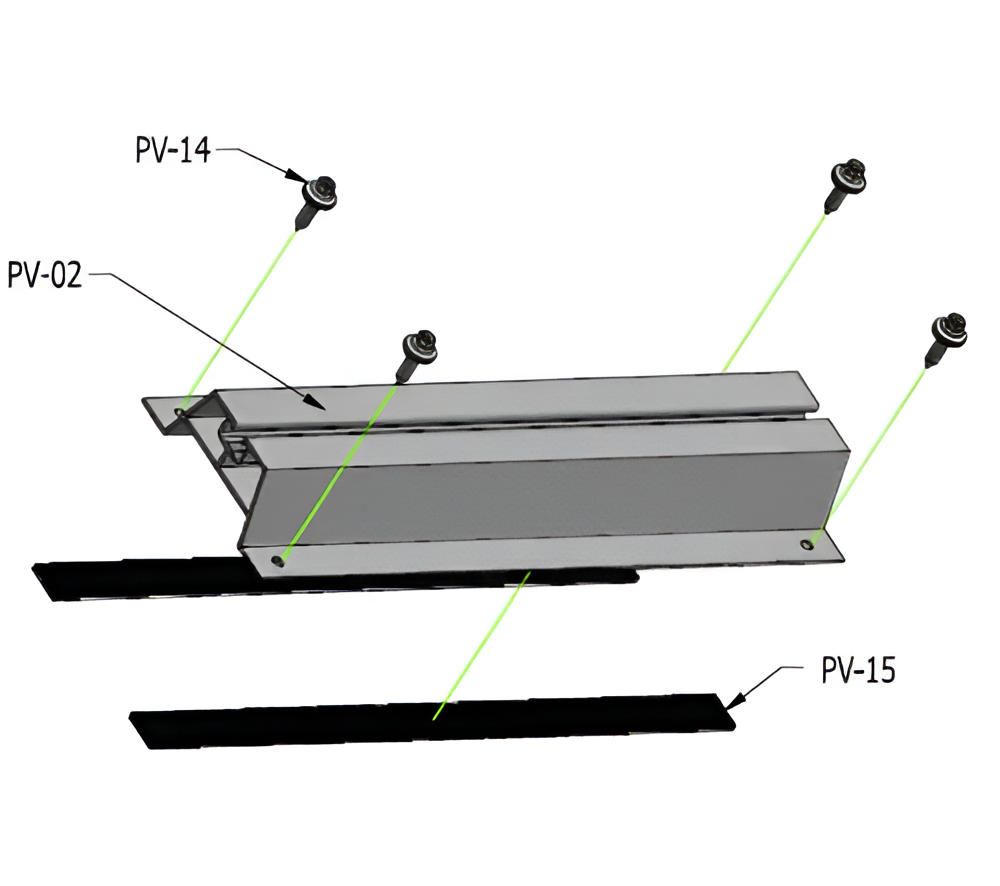

A tartóhíd bilincsekkel történő szerelésének vázlata – szétszerelt nézet a rendszer alkotóelemeivel
A tartóhíd bilincsekkel történő szerelésének vázlata – szétszerelt nézet a rendszer alkotóelemeivel

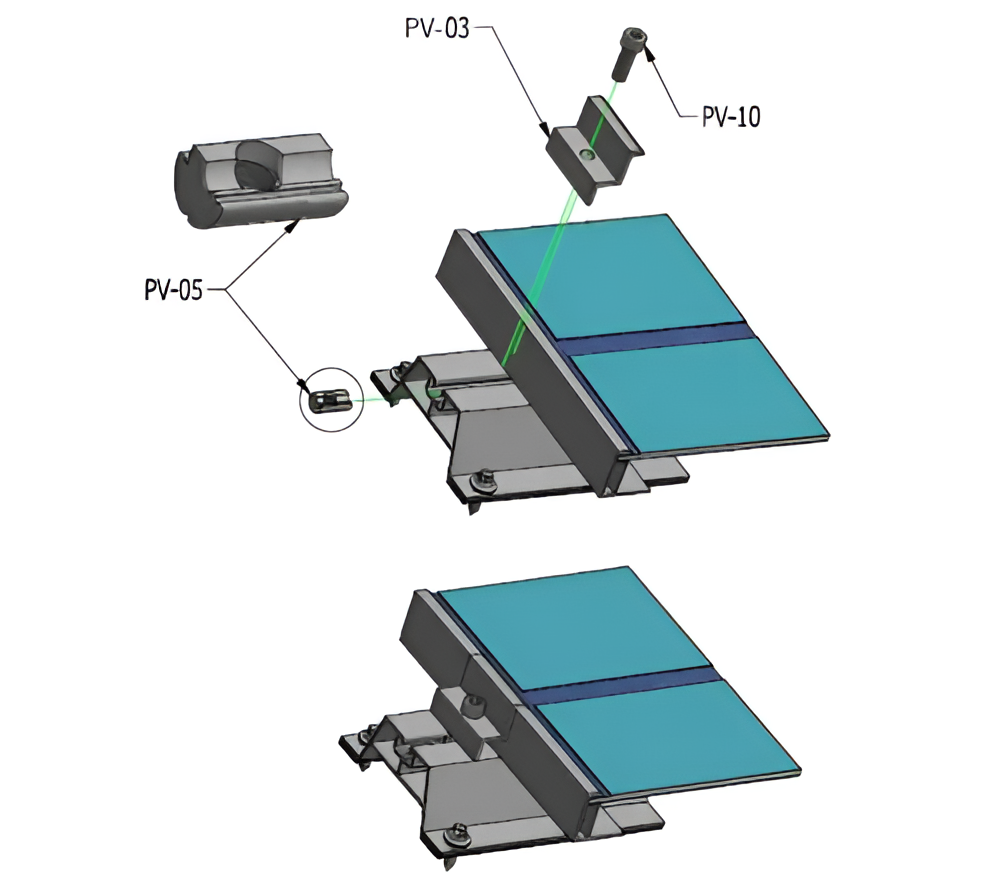

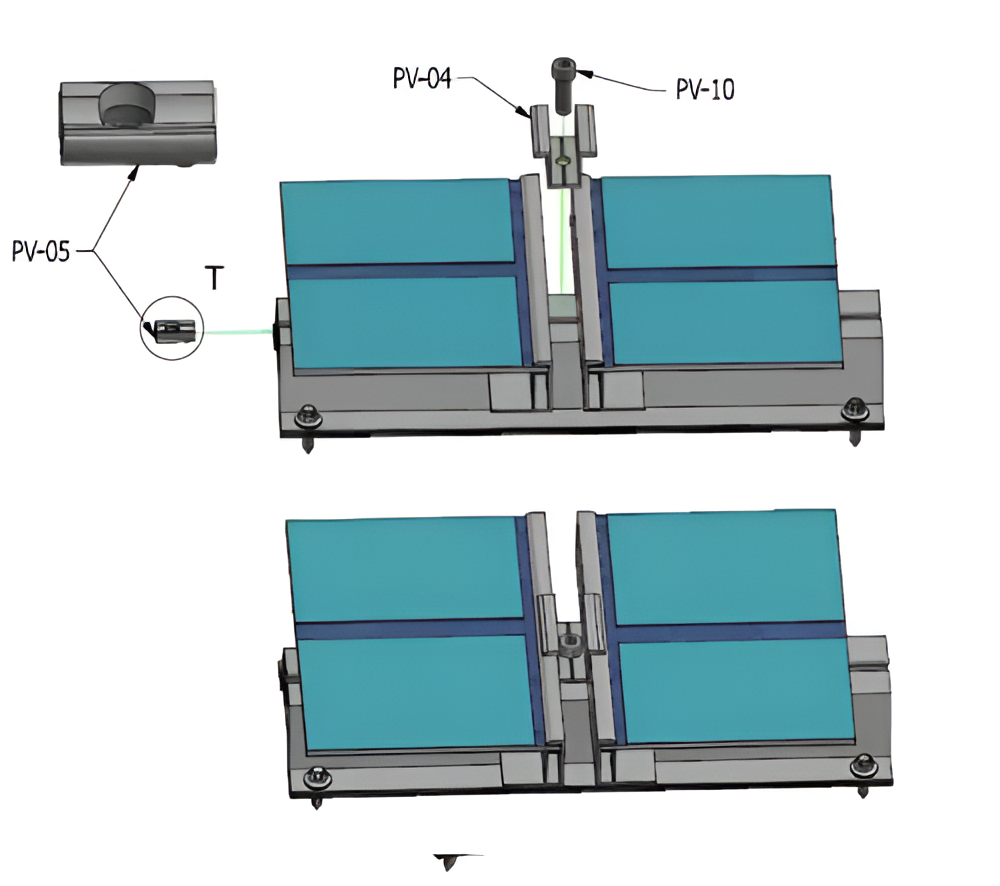

PV panelek szerelési vázlata trapézlemez tartóhidakon – oldalsó és középső bilincsek
PV panelek szerelési vázlata trapézlemez tartóhidakon – oldalsó és középső bilincsek
Teljes PV rendszer trapézlemez tartóhidakon – nézet felszerelt modulokkal
Teljes PV rendszer trapézlemez tartóhidakon – nézet felszerelt modulokkal

Méretek

Keresztmetszet (szélesség × magasság)114 × 40 mm
Hossz400 mm
Falvastagság1,6 mm
Tömeg méterenként1,405 kg/m

Anyag és felületkezelés

Anyag / ötvözet6060-as alumínium
Felületkezelésnatúr (eloxálható)
EPDM tömítésigen – a csomag részét képezi

Szerelés és kompatibilitás

Rögzítőcsatorna / horonytípusfelső 50 mm-es csatorna négyzetes anyás csavarokhoz
Kompatibilis csavarokhatlapfejű csavarok + négyzetes anyák
Tetőtípus / alapfelülettrapézlemez tetők
Rögzítés módjaönfúró csavarok, a helyszínen kialakított furatokon keresztül

Egyéb paraméterek

Csomagolási mennyiség1 db
