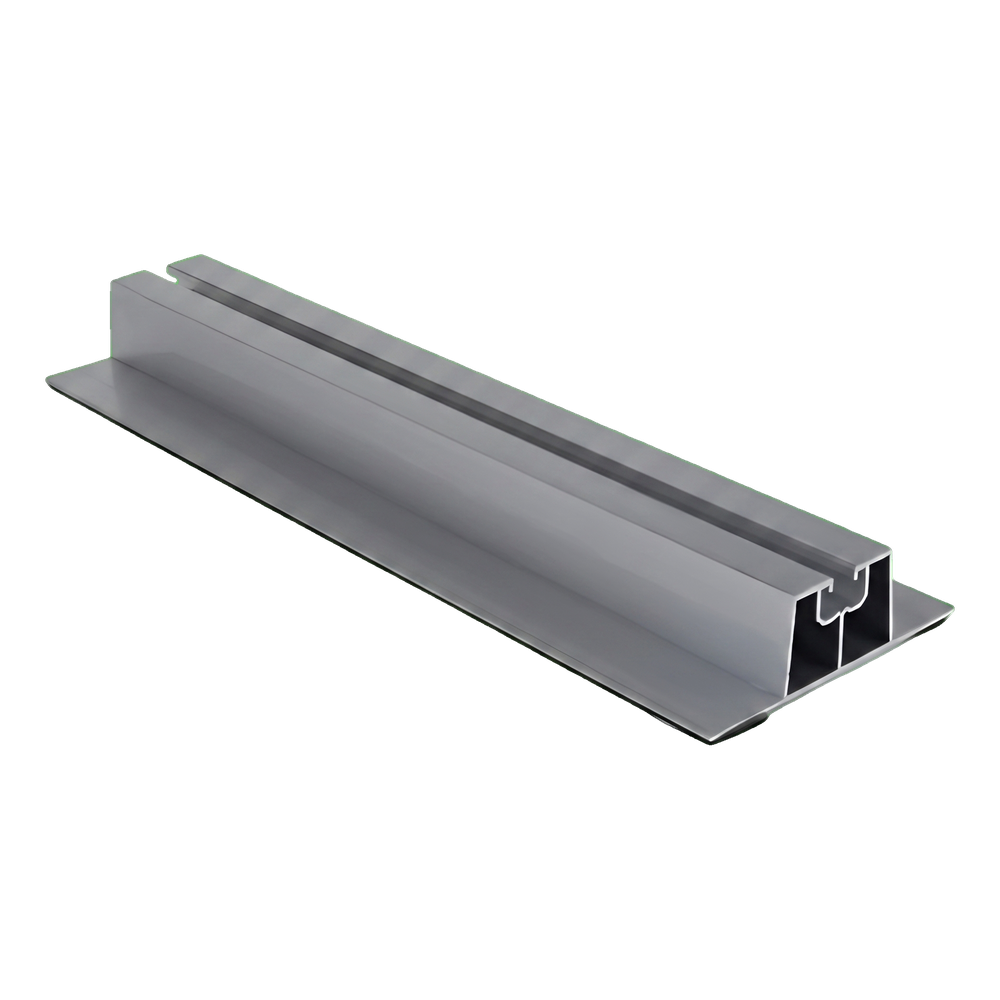

H-30 alumínium trapézhíd EPDM tömítéssel, 330 mm – napelemrögzítés trapézlemez tetőn

Elérhetőség: Raktáron (nagy mennyiség)

Kiszállítás: 6 munkanapok

Súly: 0.325 kg

Ár/ db.: 1 451,00 Ft 1451.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (1 143,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási Lehetőségek:

Darab
Csomag: 50 Darab
Csomag: 500 Darab
Csomag: 1000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-02-01

ajánlás ismerősnek

Leírás

H-30 alumínium trapézhíd EPDM tömítéssel, 330 mm – napelemrögzítés trapézlemez tetőn

H-30 alumínium trapézhíd, 330 mm, rögzítőcsatornával és EPDM tömítéssel

Az alumínium H-30 trapézhíd EPDM tömítéssel egy speciális szerkezeti elem, amely lehetővé teszi a napelemek közvetlen rögzítését trapézlemez fedésű tetőkön. A 30 mm magasságú profil szabad levegőáramlást biztosít a modul alatt, lehetővé téve a természetes hűtést és a panel elemelését a felmelegedett tetőfelülettől — ami magasabb rendszerhatásfokot eredményez a melegebb hónapokban. A trapézhíd közép- és végbilincsekkel működik együtt, amelyeket a sín felső csatornájához csúsztatható betéttel, menetes betéttel vagy kalapácsfejű csavarral rögzítenek. A profilt a trapézlemezhez rögzítő csavarok furatait közvetlenül a tetőn, a beépítés során készítik el, ami lehetővé teszi a pontos illesztést a trapézlemez adott hullámosztásához. A 6060-as alumíniumötvözetből készült profil alacsony tömeget egyesít a korrózióval és az időjárási hatásokkal szembeni magas ellenállással.

Legfontosabb előnyök a telepítő számára

Közvetlen rögzítés a trapézlemezre — kiküszöböli a további tartók használatának szükségességét

Az EPDM tömítés a profil alapjában biztosítja a lemezhez való szoros illeszkedést, és megvédi a tetőfedést a rögzítési pontok sérülésétől

A 30 mm-es magasság garantálja a napelemmodulok szellőzését

A 6060-as alumínium alkalmas eloxálásra, ami további felületvédelmet biztosít

Helyszínen fúrt furatok — illeszkedés a trapézlemez bármely hullámosztásához

A H-30 trapézhíd műszaki keresztmetszete méretekkel: alap 100 mm, felső csatorna 40 mm, magasság 30,9 mm

A profil keresztmetszete trapéz alakú kialakítást mutat, a széles 100 mm-es alappal, amely a felső részen 40 mm-es rögzítőcsatornára szűkül. Az 1,5 mm falvastagság a 2,5 mm alaplap vastagsággal együtt megfelelő merevséget biztosít az alacsony össztömeg megtartása mellett. A profil alakja a jellemző trapézlemezek geometriáját követi, garantálva a stabil illeszkedést az alaphoz.

Videó, amely bemutatja a trapézhidat napelemek trapézlemez tetőre történő rögzítéséhez

Méretek

Keresztmetszet (szélesség × magasság)	100 × 30,9 mm
Hossz	330 mm
Falvastagság	1,5 mm
Alaplap vastagsága	2,5 mm
Rögzítőcsatorna szélessége	40 mm
Tömeg méterenként	0,983 kg/m

Anyag és felület

Anyag / ötvözet	6060-as alumínium
EPDM tömítés	igen

Beépítés és kompatibilitás

Rögzítőcsatorna / horony típusa	40 mm-es felső csatorna (csúsztatható betét / menetes betét / kalapácsfejű csavar)
Tető / alapzat típusa	trapézlemez fedésű tetők
Rögzítés módja	helyszínen fúrt furatok

Fizikai jellemzők

Darab súlya	0,325 kg
Korrózióállóság	igen — a 6060-as alumínium ellenáll a külső hatásoknak
